BOERPLAY PSTE105.093 Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Balanzierpfad
PSTE105.093

Advertisement

loading
Need help?

Need help?

Do you have a question about the PSTE105.093 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY PSTE105.093

Summary of Contents for BOERPLAY PSTE105.093

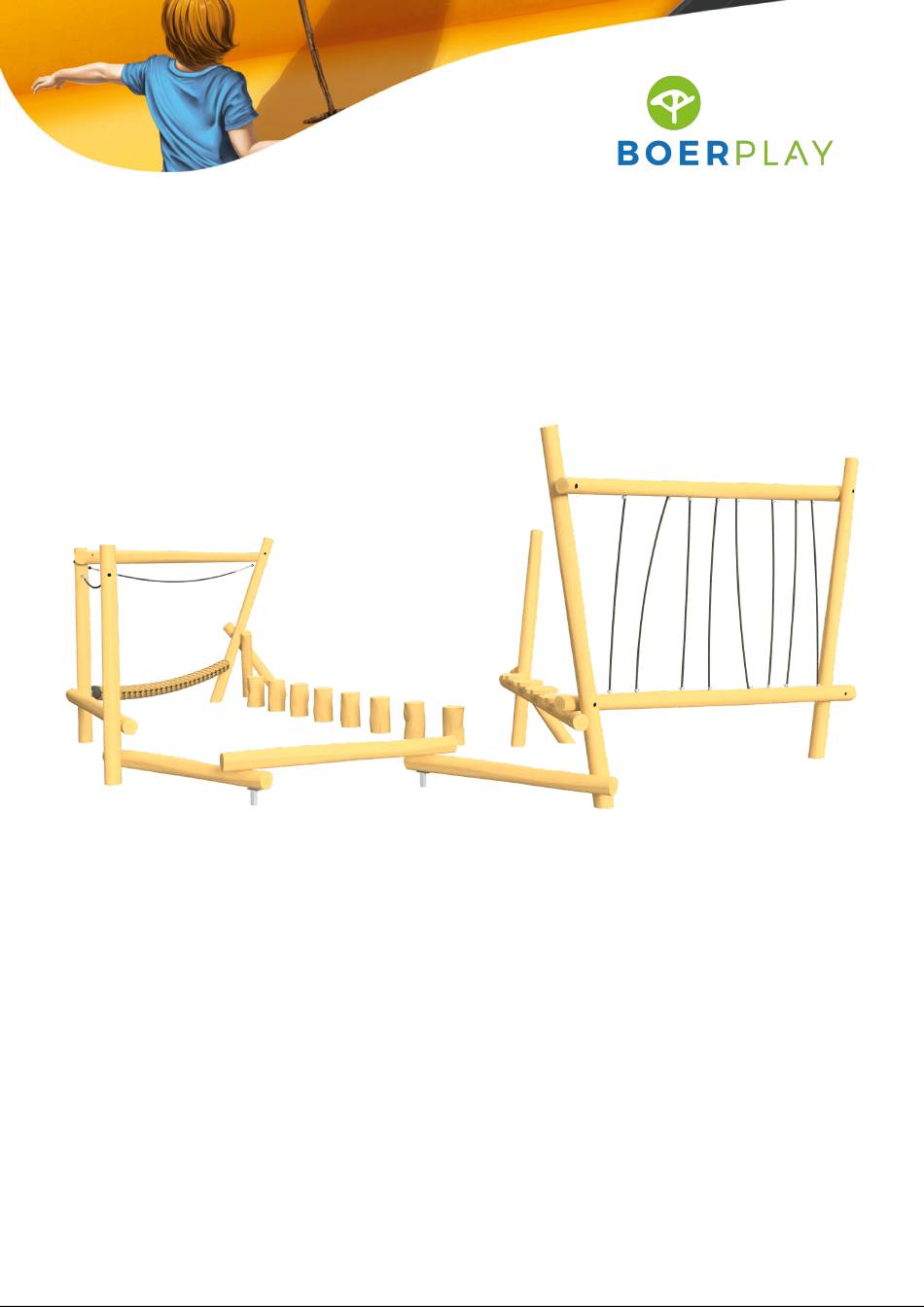

  • Page 1 Balanzierpfad PSTE105.093...
  • Page 2 8,92 m Touw strak, touwen mogen niet kruisen Rope tight, ropes don't cross 2,92 m Touw slap opening altijd > 230 mm Rope limp opening always > 230 mm Altijd < 0,60 m Always < 0,60 m 0,88 m 0,00 m Benaming TOE PST 105 093 Balans Parcour...
  • Page 3 4,93 m 12,09 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE PST 105 093 Balans Parcour Title Tekening Opmerking Adventure Play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 24-1-2020 Date...
  • Page 4 0,50 m 1,38 m 4,93 m 2,55 m 2,61 m 1,99 m 0,65 m 0,60 m 0,42 m Grondmarkering Ground level marker Benaming TOE PST 105 093 Balans Parcour Title Tekening Opmerking Adventure Play Drawing Comment Datum Bodemplan Groundplan 24-1-2020 Date...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
  • Page 6 2,93 m 2,28 m 1,98 m 2,48 m 1,92 m 1,82 m 0,82 m 0,91 m 0,71 m 0,71 m 0,37 m 0,52 m 0,22 m 0,00 m 0,00 m Voor (Front) 2,93 m 2,57 m 2,28 m 2,50 m 2,10 m 1,88 m 0,55 m...
  • Page 7 2,93 m 2,57 m 2,28 m 2,48 m 2,01 m 1,89 m 1,82 m 0,70 m 0,37 m 0,22 m 0,00 m 0,00 m Achter (Back) 2,93 m 2,59 m 2,23 m 2,49 m 2,03 m 1,89 m 0,71 m 0,83 m 0,36 m 0,63 m...
  • Page 8 LOGBUCH Art der Anzeige Adventure Play Artikelnummer PSTE105.093 Gerätename Balanzierpfad Maximale Fallhöhe 0,9 m Baujahr 2023 Zertifikat 064326 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 9 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...
  • Page 10 Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 11 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 13 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Paal 14-16 Lengte =1000 Standaard plank 120x20 Lengte = 500 Benaming Paal L = 100 cm MOD PST 007 030 Title Tekening Opmerking Adventure Play Drawing Comment Datum...
  • Page 14 5 x 70 - RVS A2-70 Lengte =1800 Paal 14-16 Paal 14-16 Lengte =2100 Paal 14-16 Lengte =3000 Standaard plank 120x20 Lengte = 1200 Standaard plank 120x20 Lengte = 1800 MOD PST 007 071 © Copyright BOERplay 30-3-2022 Revision: A...
  • Page 15 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Houtdraadbout ø10 X 100 - RVS A2-70 Grondanker Goal Benaming MOD PST 007 110 Grondanker Title Tekening Opmerking Balansbalk Drawing Comment Datum Samenstelling module Assembly module 29-8-2012 Date...
  • Page 16 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 280, RVS A2-70 Paal 14-16 Lengte =2000 Benaming MOD PST 007 113 A Balken Title Tekening Opmerking Balans trio Drawing Comment Datum Samenstelling module Assembly module 12-4-2019 Date...
  • Page 17 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Paal 14-16 Lengte =2700 Standaard plank 120x20 Lengte = 500 Benaming MOD PST 007 122 Losse paal 2,7m Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 23-5-2019...
  • Page 18 A ( 1 : 4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 Handtouw 2.3 m Adventure Play Slotbout met lip M12x150 RING KUNSTSTOF Benaming MOD PST 016 107 A Handtouw 2.3 m Title Tekening...
  • Page 19 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Dopmoer M16 - VZ 8.8 SLUITRING M16 x 3 Veerring M16 Verzinkt Touw 3,6m 160mm diameter Benaming MOD PST 023 001 Touw 3,6 meter Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 5-7-2011 Date...
  • Page 20 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 Paal 14-16 Lengte =2800 Benaming MOD PST 023 024 Verbindingsbalk 2,8 m Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 17-12-2019 Date...
  • Page 21 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 Paal 14-16 Lengte =4200 Benaming MOD PST 023 025 Verbindingsbalk Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 24-1-2020 Date...
  • Page 22 Blad 1 van 2 4,54 m 0,15 m 0,10 m 3,53 m 3,50 m 3,17 m 3,10 m 1,42 m 1,25 m 0,15 m 0,17 m 0,00 m 0,00 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L 300 tot 360 mm Schroef Assy 5 x 70 - RVS A2-70 Pin-Torx - VZ 8.8...
  • Page 23 Blad 2 van 2 0,65 m 0,31 m 0,46 m 0,62 m 0,32 m 0,43 m0,30 m 0,61 m 0,80 m 0,31 m 0,54 m 0,54 m 0,36 m 0,54 m 0,52 m 0,46 m0,26 m 0 ,26 m Openingen altijd > 230 mm (Openings always >...
  • Page 24 Type Progr. Bew. Rev. Benaming Volgnr. Opmerking 5 x 50 - RVS A2-70 Schroef Assy Paal 14-16 Lengte =1400 Paal 14-16 Lengte =3600 Paal 14-16 Lengte =2700 Voetplaat Jungleplay Stapplateau Robinia Benaming MOD PST 035 002 Balansbalk aanbouw Title Tekening Opmerking Adventureplay Drawing...
  • Page 25 A ( 1 : 2 ) Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Dopmoer M12 - RVS A2-70 Sluitring M12 - RVS A2-70 D-sluiting 5 MM RVS RING KUNSTSTOF Slotbout met lip M12x150 Touw Adventure Play Benaming MOD PST 110 040 A Touw 3.5 m Title Tekening...
