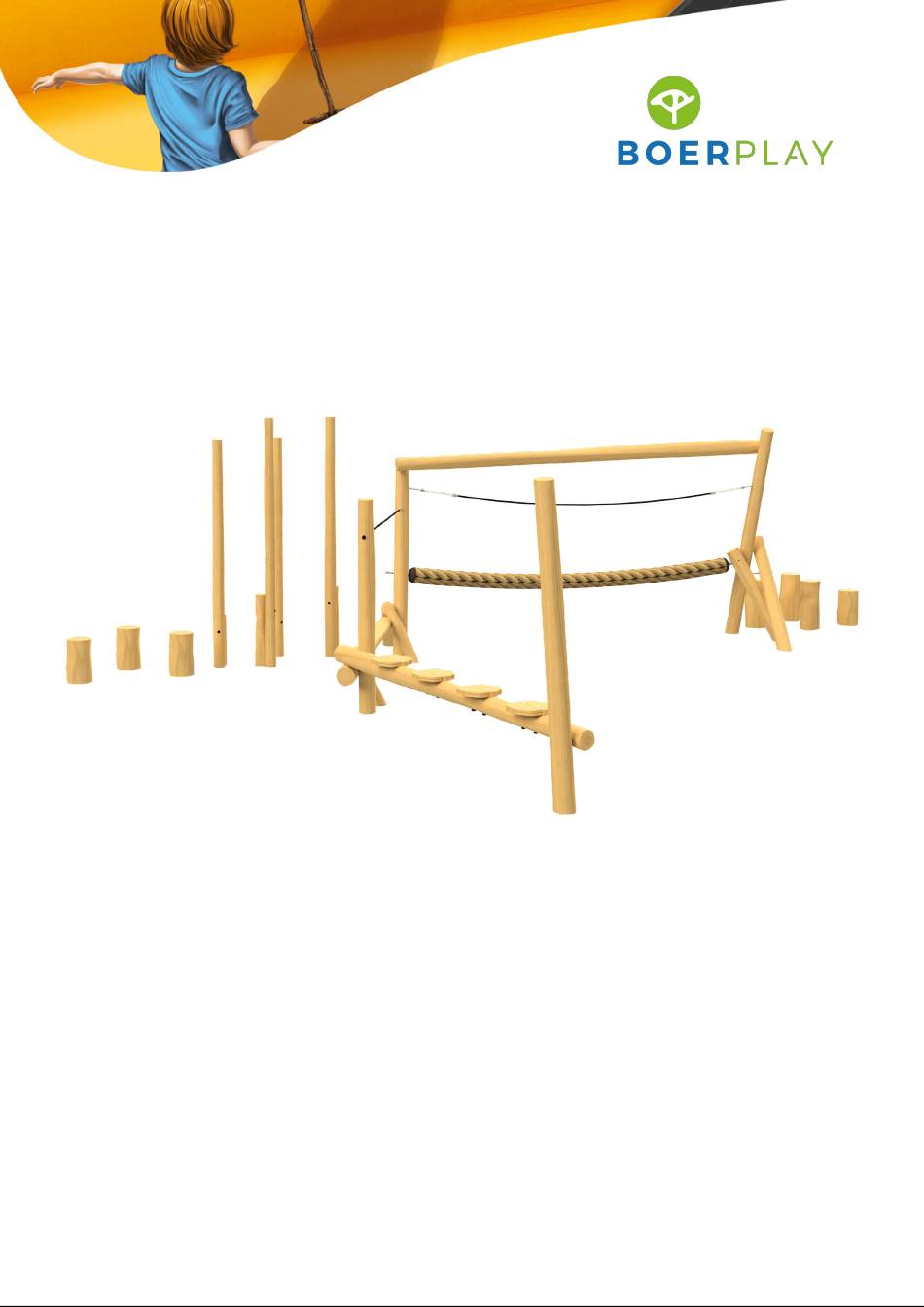

- Page 1 Balanzierpfad PSTE105.064...
- Page 2 8,91 m 2,40 m Opening altijd > 230 mm Opening always > 230 mm 2,31 m 2,40 m 2,17 m 2,20 m 2,00 m 2,18 m 1,67 m 1,79 m 1,12 m 1,57 m 1,01 m <0,60 m 0,85 m 0,60 m 0,55 m 0,56 m...
- Page 3 10,27 m 11,95 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE PST 105 064 Combibalanskruis Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 25-9-2015 Date SPEELTOESTELLEN...
- Page 4 3,22 m 2,87 m 2,01 m 2,09 m 1,76 m 0,25 m 0,43 m 0,74 m 0,50 m 0,24 m 0,24 m 0,25 m 0,49 m 0,72 m 0,25 m 0,25 m 0,34 m 0,48 m Grondmarkering Ground level marker 0,62 m 0,45 m Benaming...
- Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 LOGBUCH Art der Anzeige Adventure Play Artikelnummer PSTE105.064 Gerätename Balanzierpfad Maximale Fallhöhe 1,1 m Baujahr 2023 Zertifikat 058740 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
- Page 7 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...
- Page 8 Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
- Page 9 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
- Page 11 Grondmarkering Ground level marker Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Standaard plank 120x20 Lengte = 500 Stelt 50-70 Lengte element 2,8 m Benaming MOD PST 007 021 A Stelt 50 Title Tekening Opmerking Lengte element 2,8 m...
- Page 12 Grondmarkering Ground level marker Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Standaard plank 120x20 Lengte = 500 Stelt 70 Lengte element 3,0 m Benaming MOD PST 007 022 A Stelt 70 Title Tekening Opmerking Lengte element 3,0 m...
- Page 13 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Paal 14-16 Lengte =1000 Standaard plank 120x20 Lengte = 500 Benaming Paal L = 100 cm MOD PST 007 030 Title Tekening Opmerking Adventure Play Drawing Comment Datum...
- Page 14 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Paal 10-12 Lengte =1200 Voetplaat Jungleplay Benaming MOD PST 007 032 Duikel Title Tekening Opmerking Paal H=600 Drawing Comment BOER Datum Samenstelling module Assembly module 11-3-2013 Date SPEELTOESTELLEN...
- Page 15 5 x 70 - RVS A2-70 Lengte =1800 Paal 14-16 Paal 14-16 Lengte =2100 Paal 14-16 Lengte =3000 Standaard plank 120x20 Lengte = 1200 Standaard plank 120x20 Lengte = 1800 MOD PST 007 071 © Copyright BOERplay 30-3-2022 Revision: A...
- Page 16 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Dopmoer M16 - VZ 8.8 SLUITRING M16 x 3 Veerring M16 Verzinkt Touw 3,6m 160mm diameter Benaming MOD PST 023 001 Touw 3,6 meter Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 5-7-2011 Date...
- Page 17 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 Paal 14-16 Lengte =4000 Benaming MOD PST 023 009 Verbindingsbalk Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 1-2-2019 Date...
- Page 18 7 16 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 Schroef Assy 5 x 70 - RVS A2-70 BORGMOER Slotbout M12 x 180 - RVS A2-70 Sluitring M12 - RVS A2-70 D-sluiting 5 MM RVS Beschermdop M10-M12 Dop zwart RING...
- Page 19 A ( 1 : 2 ) Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Dopmoer M12 - RVS A2-70 Sluitring M12 - RVS A2-70 D-sluiting 5 MM RVS RING KUNSTSTOF Slotbout met lip M12x150 Touw Adventure Play Benaming MOD PST 110 040 A Touw 3.5 m Title Tekening...
- Page 20 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Paal 10-12 Lengte =2000 Standaard plank 120x20 Lengte = 500 Benaming MOD PST 007 013 Duikel Title Tekening Opmerking Paal H=1300 Drawing Comment Datum Samenstelling module Assembly module 27-6-2019 Date...
