BOERPLAY PST.700.2R Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Klimroute Yosemite
PST.700.2R

Advertisement

loading
Need help?

Need help?

Do you have a question about the PST.700.2R and is the answer not in the manual?

Questions and answers

Related Manuals for BOERPLAY PST.700.2R

Summary of Contents for BOERPLAY PST.700.2R

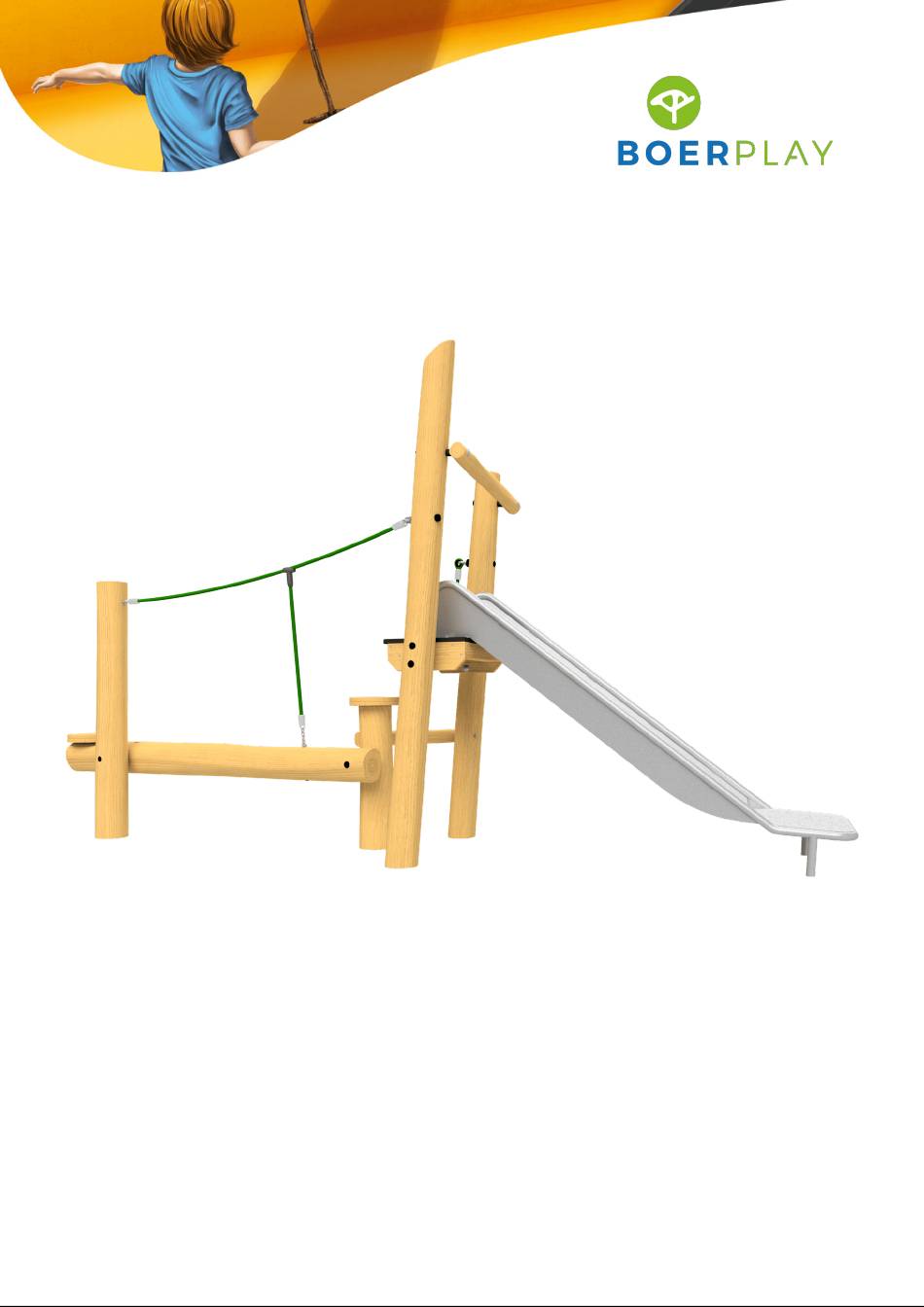

  • Page 1 Klimroute Yosemite PST.700.2R...

  • Page 2: Installation Instructions

    Il est conseillé de ne pas orienter de FR - Important ! l’équipement avec toboggans vers le sud. Si le sol ne contribue pas à la stabilité de l’équipement à placer, versez 50L de béton par poteau. © Copyright BOERplay 16-11-2022 Revision: A PST 700 2R...
  • Page 3 Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 2,17 m 1,30 m 0,95 m 0,00 m < 0,20 m © Copyright BOERplay 16-11-2022 Revision: A PST 700 2R...
  • Page 4 Zona libre de obstáculos Zone libre d’obstacles 4,00 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles © Copyright BOERplay 16-11-2022 Revision: A PST 700 2R...
  • Page 5 Bodemplan Bodenplan Plan de superficie Plan de surface 1,72 m 1,62 m 0,29 m 1,30 m 2,00 m 0,25 m 0,16 m © Copyright BOERplay 16-11-2022 Revision: A PST 700 2R...

  • Page 6: Assembly Manual

    - order of assembly Montagevolgorde Montagereihenfolge Orden de esemblado Ordre de montage - assembly manual - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD.PST.708.x © Copyright BOERplay 16-11-2022 Revision: A PST 700 2R...
  • Page 7 Benodigde gereedschappen Benötigtes Werkzeug Herramientas requeridas Outils nécessaires TX-25 17 (2x) 19 (2x) Ø30 Ø13 x 400mm © Copyright BOERplay 16-11-2022 Revision: A PST 700 2R...
  • Page 8 ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou BOER PLAY xxx.xxx.xxx EN 1176 www.boerplay.com © Copyright BOERplay 16-11-2022 Revision: A PST 700 2R...
  • Page 9 LOGBOEK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type aanduiding Adventure Play Explore Artikelnummer PST.700.2R Naam toestel Klimroute Yosemite Maximale valhoogte 1,0 m Bouwjaar 2023 Certificaat...
  • Page 10 LOGBOEK Inspectie en onderhoud Datum Tijdstip Naam Naam Geconstateerde Te vervangen inspectie inspectie uitvoerder uitvoerder gebreken onderdelen onderhoud onderhoud inspectie onderhoud Ongevallen Genomen Datum Leeftijd Vermoedelijk oorzaak letsel Opgetreden persoonlijk letsel maatregel n.a.v. ongeval slachtoffer ongeval...
  • Page 11 Inspectie en onderhoud intervallen Maanden Nr. Inspectie Onderhoud tussen controle Speeltoestel controleren op stabiliteit, goede Ontbrekende onderdelen toevoegen, verbindingen en ontbrekende onderdelen. verbindingen vastdraaien. Ontbrekende Bouten, schroeven en moeren controleren op bevestigingsmiddelen aanbrengen en ontbreken, vastzitten, corrosie en slijtage gecorrodeerde onderdelen vervangen. Vervangen van versleten onderdelen en/of Ophangingen controleren op slijtage.
  • Page 12 6. Controleer het terrein regelmatig op zaken die er niet thuis horen, onveilig zijn of uitnodigen tot verkeerd gebruik, bijvoorbeeld giftige planten, glas enz. De controle frequentie is afhankelijk van de belasting. 7. Bedenk dat slecht onderhoud leidt tot onveiligheid en aantoonbare snellere verpaupering van de speelomgeving.
  • Page 14 For this module concrete is required Voor deze module is beton vereist Für dieses Modul wird Beton benötigt Para este módulo se requiere hormigón 1x BEV.PST.003 Pour ce module, du béton est requis © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 15 SMD.PST.720 A (4x) SME.VRB.611.320 Detail A (4x) BSR.026.010.035 BSR.030.010.002 BSR.011.010.020 BSR.011.010.020 BSR.026.010.035 BSR.030.010.002 SMD.PST.720.xxx SME.VRB.611.320 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 16 ✔ ✔ ✔ BOER PLAY maaiveld Mahfeld ground level sol naturel © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 17 KST.DOP.010.060 Auf die richtige Länge zuschneiden mit einer Winkelschleifer SHO.PST.180 Cortar a la longitud correcta con un amoladora angular SHO.PST.181 Couper à la bonne longueur avec une meuleuse d'angle BSR.070.012.300 SHO.PST.182 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 18 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: B...
  • Page 19 25mm 13mm 30mm OHO.PST.108.006 BSR.026.012.220 BSR.026.012.180 KST.DOP.010.060 BSR.010.012.012 BSR.030.012.003 BSR.010.012.012 BSR.026.012.180 BSR.026.012.220 BSR.030.012.003 KST.DOP.010.060 OHO.PST.108.006 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 20 De ketting inkorten om de touwen aan te spannen Verkürzen Sie die Kette, um die Seile fest zu ziehen Acortar la cadena para apretar las cuerdas Raccourcissez la chaîne pour resserrer les cordes KST.RNG.005.008 BSR.031.005.000 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
