BOERPLAY PST.710.4R Installation Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Klimroute Wolong
PST.710.4R

Advertisement

loading
Need help?

Need help?

Do you have a question about the PST.710.4R and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY PST.710.4R

Summary of Contents for BOERPLAY PST.710.4R

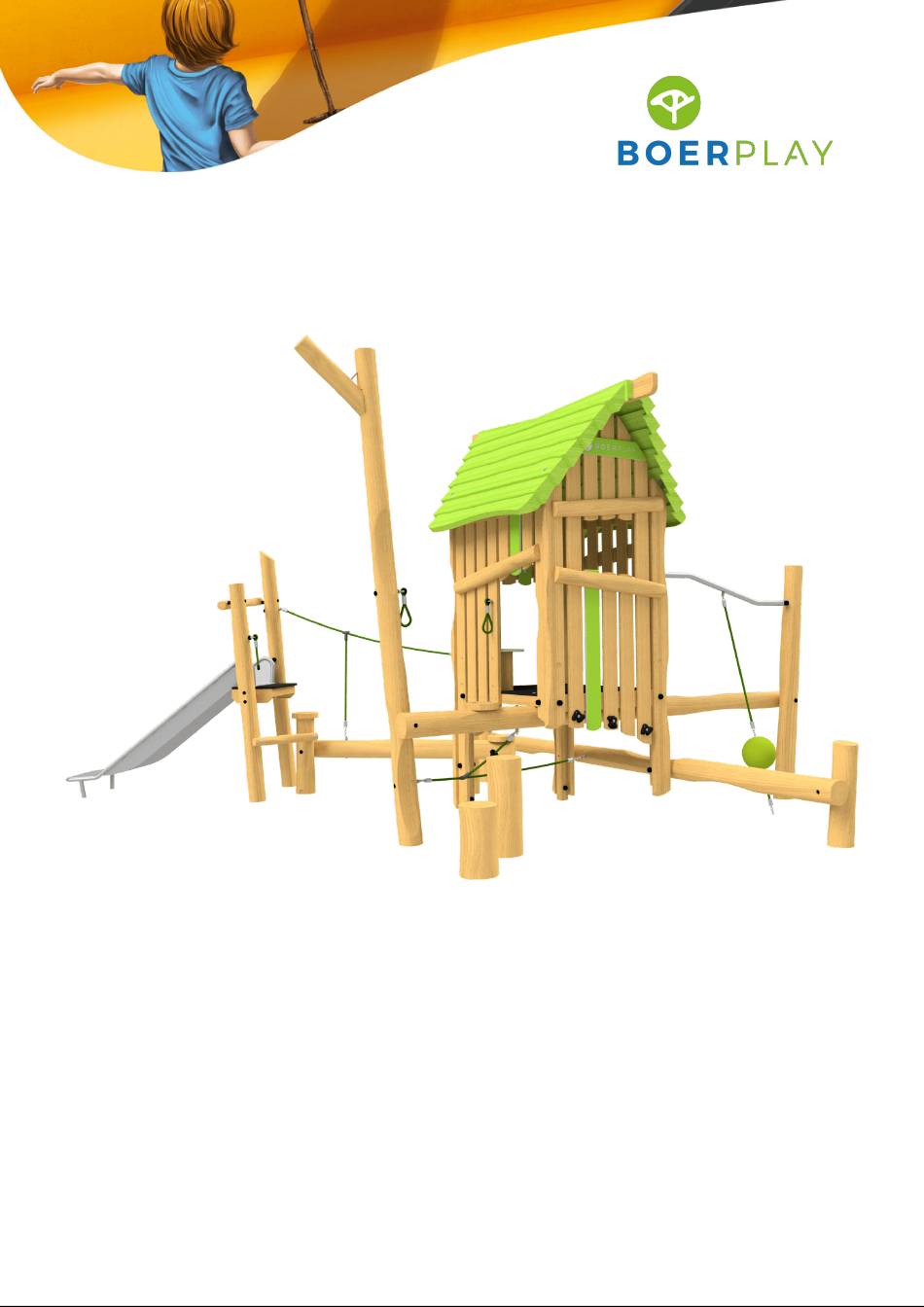

  • Page 1 Klimroute Wolong PST.710.4R...

  • Page 2: Installation Instructions

    Il est conseillé de ne pas orienter de FR - Important ! l’équipement avec toboggans vers le sud. Si le sol ne contribue pas à la stabilité de l’équipement à placer, versez 50L de béton par poteau. © Copyright BOERplay 16-11-2022 Revision: A PST 710 4R...
  • Page 3 0,84 m 1,22 m 1,53 m 3,38 m 4,01 m 4,89 m 5,76 m 3,21 m 3,05 m 1,74 m 0,95 m 0,66 m 0,00 m 0,00 m < 0,20 m © Copyright BOERplay 16-11-2022 Revision: A PST 710 4R...
  • Page 4 Zone libre d’obstacles 8,14 m 7,64 m 0,50 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles © Copyright BOERplay 16-11-2022 Revision: A PST 710 4R...
  • Page 5 2,40 m 0,96 m 0,56 m A (8x) 0,43 m 1,13 m Detail (8x) Detail (1x) Detail (3x) Detail (1x) 1,0m 0,5m 0,35m 0,8m 0,3m 0,3m 0,3m 0,8m 0,8m 0,6m 0,8m © Copyright BOERplay 16-11-2022 Revision: A PST 710 4R...

  • Page 6: Assembly Manual

    Ordre de montage - assembly manual - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module BEV.PST.000 MOD.PST.005.027 MOD.PST.700.x MOD.PST.722.x MOD.PST.708.x MOD.PST.728.x MOD.PST.005.030 © Copyright BOERplay 16-11-2022 Revision: A PST 710 4R...
  • Page 7 Benodigde gereedschappen Benötigtes Werkzeug Herramientas requeridas Outils nécessaires TX-25 TX-30 No. 17 (2x) No. 19 (2x) TX-30 No. 8 No. 10 Ø5 mm Ø8 mm Ø30 mm Ø13x400 mm © Copyright BOERplay 16-11-2022 Revision: A PST 710 4R...

  • Page 8: Order Of Assembly

    Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 16-11-2022 Revision: A...
  • Page 9 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 16-11-2022 Revision: A...
  • Page 10 1,4m MOD.PST.005.030 1,2m MOD.PST.005.027 BOER PLAY xxx.xxx.xxx EN 1176 www.boerplay.com © Copyright BOERplay 16-11-2022 Revision: A PST 710 4R...
  • Page 11 LOGBOEK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type aanduiding Adventure Play Explore Artikelnummer PST.710.4R Naam toestel Klimroute Wolong Maximale valhoogte 1,0 m Bouwjaar 2023 Certificaat...
  • Page 12 LOGBOEK Inspectie en onderhoud Datum Tijdstip Naam Naam Geconstateerde Te vervangen inspectie inspectie uitvoerder uitvoerder gebreken onderdelen onderhoud onderhoud inspectie onderhoud Ongevallen Genomen Datum Leeftijd Vermoedelijk oorzaak letsel Opgetreden persoonlijk letsel maatregel n.a.v. ongeval slachtoffer ongeval...
  • Page 13 Inspectie en onderhoud intervallen Maanden Nr. Inspectie Onderhoud tussen controle Speeltoestel controleren op stabiliteit, goede Ontbrekende onderdelen toevoegen, verbindingen en ontbrekende onderdelen. verbindingen vastdraaien. Ontbrekende Bouten, schroeven en moeren controleren op bevestigingsmiddelen aanbrengen en ontbreken, vastzitten, corrosie en slijtage gecorrodeerde onderdelen vervangen. Vervangen van versleten onderdelen en/of Ophangingen controleren op slijtage.
  • Page 14 6. Controleer het terrein regelmatig op zaken die er niet thuis horen, onveilig zijn of uitnodigen tot verkeerd gebruik, bijvoorbeeld giftige planten, glas enz. De controle frequentie is afhankelijk van de belasting. 7. Bedenk dat slecht onderhoud leidt tot onveiligheid en aantoonbare snellere verpaupering van de speelomgeving.
  • Page 16 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Plank 120x20 Lengte = 500 Paal 20-25 Lengte =1200 Benaming MOD PST 005 027 Stapstam ø 0,2 m Title Tekening Opmerking MV + 0,6 m Drawing Comment Datum...
  • Page 17 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module BSR.002.005.070 OHO.PST.125.014 OHO.PST.210.050 MOD PST 005 030 © Copyright BOERplay 10-11-2022 Revision:...
  • Page 18 OHO.PST.125.014 0,50 m OHO.PST.210.050 A (3x) Detail A (3x) 70 mm BSR.002.005.070 BSR.002.005.070 OHO.PST.125.014 OHO.PST.210.050 MOD PST 005 030 © Copyright BOERplay 10-11-2022 Revision:...
  • Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module OHO.PST.591 POL.PST.003.xxx SHO.PST.125.xxx SHO.PST.128.xxx SHO.PST.133 SHO.PST.162.xxx SMD.PST.028 1 x BEV.PST.002.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 20 SHO.PST.125 SHO.PST.162 ✔ ✔ SMD.PST.028 Detail B (2x) Detail A (2x) KST.DOP.010.060 KST.DOP.010.060 KST.DON.010.060 KST.DON.010.060 BSR.030.010.002 BSR.030.010.002 BSR.021.010.070 BSR.021.010.050 70 mm 50 mm SHO.PST.125.xxx SHO.PST.162.xxx SMD.PST.028 BSR.021.010.070 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 BSR.021.010.050 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 21 / 10 SHO.PST.128 SHO.PST.133 Detail B (2x) Detail A (2x) KST.DOP.010.060 KST.DOP.010.060 KST.DON.010.060 KST.DON.010.060 BSR.030.010.002 BSR.030.010.002 BSR.021.010.070 BSR.021.010.050 70 mm 50 mm BSR.021.010.050 BSR.021.010.070 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 SHO.PST.128.xxx SHO.PST.133 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 22 / 10 ✔ Detail C (19x) Predrill NL: Voorboren Ø4 x 70mm DE: Vorbohren ES: Pretaladrar FR: Pré-percer 100 mm ✔ BSR.002.006.100 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 23 / 10 D (3x) Detail D (11x) Detail E (2x) 50 mm 70 mm D (4x) D (4x) BSR.002.005.050 BSR.002.005.070 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 24 / 10 Detail F (2x) BSR.011.010.020 BSR.030.010.002 OME.MNP.209.905 BSR.026.010.035 BSR.011.010.020 BSR.026.010.035 BSR.030.010.002 OME.MNP.209.905 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 25 / 10 OHO.PST.591 6 mm 500 mm 6 mm 500 mm Detail G (2x) BSR.030.010.002 Ø8 x 25mm BSR.022.010.040 Predrill NL: Voorboren DE: Vorbohren ES: Pretaladrar FR: Pré-percer BSR.022.010.040 BSR.030.010.002 OHO.PST.591 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 26 / 10 Detail H (2x) POL.PST.003 Detail I (4x) BSR.023.010.040 BSR.035.010.030 BSR.023.010.040 BSR.035.010.030 POL.PST.003.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 27 / 10 Detail J (6x) KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 KST.DOP.010.060 KST.DON.010.060 BSR.030.010.002 KST.DOP.010.060 BSR.021.010.080 BSR.010.010.010 BSR.021.010.080 BSR.030.010.002 80 mm KST.DON.010.060 KST.DOP.010.060 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 28 KST.DON.010.060 Detail K (1x) BSR.030.010.002 BSR.010.010.010 KST.DOP.010.060 SNT.PST.010.060 Detail L (4x) KST.KNP.010.090 BSR.030.010.002 BSR.011.010.020 KST.DOP.006.030 BSR.002.004.025 BSR.002.004.025 BSR.010.010.010 BSR.011.010.020 BSR.024.010.050 BSR.024.010.050 25 mm BSR.030.010.002 KST.DON.010.060 KST.DOP.006.030 KST.DOP.010.060 50 mm KST.KNP.010.090 SNT.PST.010.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 29 KST.DOP.010.060 Detail O (1x) Detail N (1x) KST.KNP.010.090 KST.DOP.010.060 KST.DOP.006.030 BSR.010.010.010 BSR.030.010.002 KST.DON.010.060 BSR.002.004.025 BSR.024.010.040 40 mm 30 mm SNT.PST.009.060 BSR.002.004.025 BSR.010.010.010 BSR.021.010.070 BSR.024.010.040 BSR.030.010.002 KST.DON.010.060 KST.DOP.006.030 KST.DOP.010.060 KST.KNP.010.090 SNT.PST.009.xxx SNT.PST.011.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 30 For this module concrete is required Voor deze module is beton vereist Für dieses Modul wird Beton benötigt Para este módulo se requiere hormigón 1x BEV.PST.003 Pour ce module, du béton est requis © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 31 SMD.PST.720 A (4x) SME.VRB.611.320 Detail A (4x) BSR.026.010.035 BSR.030.010.002 BSR.011.010.020 BSR.011.010.020 BSR.026.010.035 BSR.030.010.002 SMD.PST.720.xxx SME.VRB.611.320 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 32 ✔ ✔ ✔ BOER PLAY maaiveld Mahfeld ground level sol naturel © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 33 KST.DOP.010.060 Auf die richtige Länge zuschneiden mit einer Winkelschleifer SHO.PST.180 Cortar a la longitud correcta con un amoladora angular SHO.PST.181 Couper à la bonne longueur avec une meuleuse d'angle BSR.070.012.300 SHO.PST.182 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 34 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: B...
  • Page 35 25mm 13mm 30mm OHO.PST.108.006 BSR.026.012.220 BSR.026.012.180 KST.DOP.010.060 BSR.010.012.012 BSR.030.012.003 BSR.010.012.012 BSR.026.012.180 BSR.026.012.220 BSR.030.012.003 KST.DOP.010.060 OHO.PST.108.006 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 36 De ketting inkorten om de touwen aan te spannen Verkürzen Sie die Kette, um die Seile fest zu ziehen Acortar la cadena para apretar las cuerdas Raccourcissez la chaîne pour resserrer les cordes KST.RNG.005.008 BSR.031.005.000 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 708...
  • Page 37 For this module concrete is required SME.PST.107 Voor deze module is beton vereist SNT.PST.024.xxx Für dieses Modul wird Beton benötigt 1x BEV.PST.017 SNT.PST.025.xxx Para este módulo se requiere hormigón Pour ce module, du béton est requis © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 38 / 18 Detail A (4x) KST.DOP.010.060 BSR.010.010.010 BSR.030.010.002 KST.DON.010.060 BSR.021.010.140 140 mm SHO.PST.161 SHO.PST.161 Detail B (1x) KST.DOP.010.060 BSR.010.010.010 BSR.030.010.002 KST.DON.010.060 BSR.021.010.120 BSR.010.010.010 BSR.021.010.120 BSR.021.010.140 120 mm BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 SHO.PST.161 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 39 Remove parts temorarily NL Onderdelen tijdelijk verwijderen DE Teile vorübergehend entfernen ES Retirar partes temporalmente FR Retirer temporairement des pièces 100 mm / 18 BSR.002.006.100 BSV.035.010.030 BSV.021.010.130 130 mm BSR.002.006.100 BSV.021.010.130 BSV.035.010.030 SHO.PST.179 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 40 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: D...
  • Page 41 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 KST.DON.010.060 KST.DOP.010.060 KST.PST.003.003 SHO.PST.167 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 42 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.002.005.070 BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 BSR.070.012.300 KST.DOP.010.060 SHO.PST.159.xxx SHO.PST.160 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 43 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: D...
  • Page 44 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.030.012.003 BSR.011.012.025 BSR.026.012.220 BSR.011.012.025 BSR.030.012.003 SHO.PST.169 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 45 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.002.005.070 BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 BSR.070.012.300 KST.DOP.010.060 SHO.PST.157 SHO.PST.158.xxx © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 46 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: D...
  • Page 47 BSR.030.010.002 KST.DON.010.060 SME.PST.106 BSR.026.010.055 BSR.010.010.010 55 mm BSR.026.010.055 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 SME.PST.106 / 18 SME.PST.107 Detail J (1x) KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 KST.DOP.010.060 BSR.020.010.035 35 mm BSR.010.010.010 BSR.020.010.035 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 SME.PST.107 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 48 25mm / 18 13mm 30mm ✔ ✔ Detail K (1x) SME.PST.108 BSR.030.012.003 BSR.010.012.012 KST.DOP.010.060 BSR.010.012.012 BSR.030.012.003 KST.DOP.010.060 SME.PST.108 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 49 / 18 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 Detail L (1x) KST.DOP.010.060 BSR.020.010.035 BSR.010.010.010 BSR.020.010.035 BSR.030.010.002 KST.DON.010.060 35 mm KST.DOP.010.060 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 50 / 18 0,64 m Detail M (1x) KST.RNG.005.008 BSR.031.005.000 KET.005.002.007 SNT.PST.025.060 Detail N (1x) BSV.020.006.040 BSV.035.006.020 BSV.035.006.020 BSV.010.006.006 OHO.PST.211.050 BSV.010.006.006 BSV.020.006.040 BSV.035.006.020 OHO.PST.211.050 SNT.PST.025.xxx © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 51 De ketting inkorten om de touwen aan te spannen Verkürzen Sie die Kette, um die Seile fest zu ziehen Acortar la cadena para apretar las cuerdas Raccourcissez la chaîne pour resserrer les cordes KST.RNG.005.008 BSR.031.005.000 KET.005.002.007 SNT.PST.024.xxx © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 52 Re-assemble fixings of step 2/19 NL Hermonteer bevestigingsartikelen van stap 2/19 DE Befestigungen von Schritt 2/19 wieder zusammenbauen ES Vuelva a montar las fijaciones del paso 2/19 FR Remontez les fixations de l'étape 2/19 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 53 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module BSR.002.005.050 BSR.002.006.100 OHO.PST.307.040 OHO.PST.585 OPE.PST.038.xxx 1x BEV.PST.009 MOD PST 728 © Copyright BOERplay 15-11-2022 Revision:...
  • Page 54 5 mm 490 mm OPE.PST.038.061 100 mm BSR.002.006.100 BSR.002.005.050 50 mm OHO.PST.307.040 (4x) OHO.PST.585 OHO.PST.585 BSR.002.005.050 BSR.002.006.100 OHO.PST.307.040 OHO.PST.585 OPE.PST.038.xxx MOD PST 728 © Copyright BOERplay 15-11-2022 Revision:...
  • Page 55 15 mm 30 mm ✔ 80 mm 60 mm (4x) BSR.002.005.070 70 mm BSR.002.005.070 MOD PST 728 © Copyright BOERplay 15-11-2022 Revision:...
