windirect TOTAL CRUNCH EVOLUTION Assembly Instructions Manual page 9

4A
11
10
4B
8
4C
7
7
14
5A

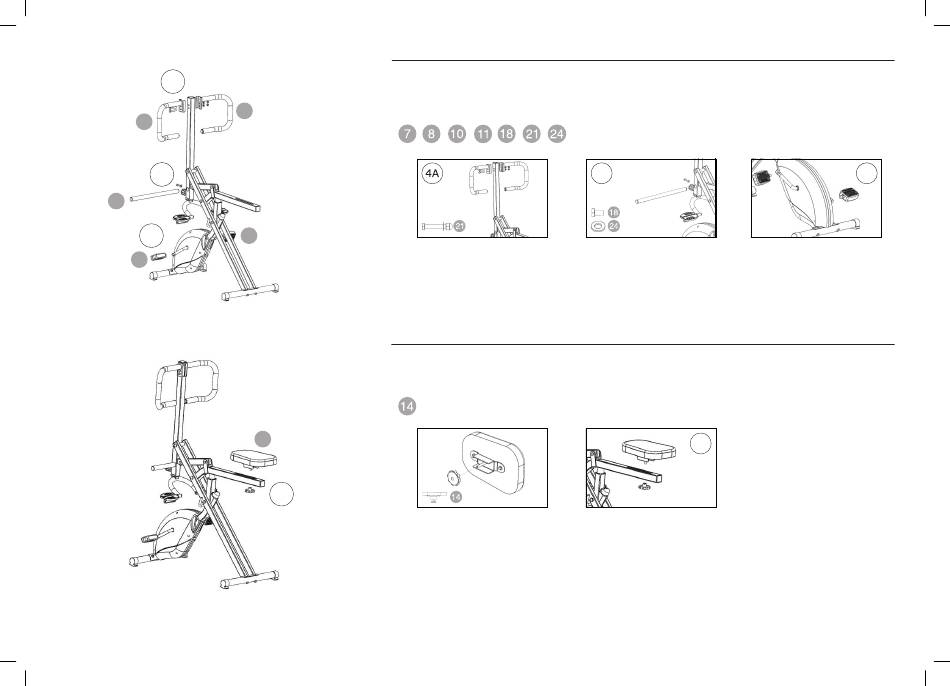

PASO 4
- Fije cada manillar (10 / 11) en la barra vertical (4A) con el tornillo 21 (2 uds.):
- Fije el tubo de pedal superior (8) a la barra vertical (4B) con el tornillo 18 (1 ud.) y la arandela 24 (1 ud.).
- Monte los pedales de la bicicleta (7) al soporte delantero (4C); apriete los tornillos.
PARTES:
x2
PASO 5
- Fije el sillín (14) al tubo del sillín, usando la rueda de ajuste (5A). Puede ajustar la posición según le resulte más
cómodo.
PARTES:
x1
4B
x1
x1
5A
4C
