Koda Beskrivning
1 Ändlock för skruv
Ändlock för skruv
2 Ändlock
3 Packning
4 Impeller, nitril, mässing**
5 Slitplåt
6 Stomme
7 Skruvkam
8 Kam, mässing
9 Rörplugg
10 Slunga
11 Tätning (lager)*
12 Kullager (Pump)
13 Låsring (Brg till stomme)
14 Låsring (Brg till skaft)
15 Skaft
16 Tätning (Skaft)
17 Spännstift (Adapter)
18 Adapter
19 Nyckel (Kopplingsdrift)
20 Kopplingsmontering. Komplett
21 Byte av magnet
Serviceset för Nitrilimpeller
* Använd på pre 2002 modeller. Datakod 01H eller tidigare.
**Särskild användningsmodell 11860-7001, använd Impeller 17937-0001, Serviceset 90118-0001

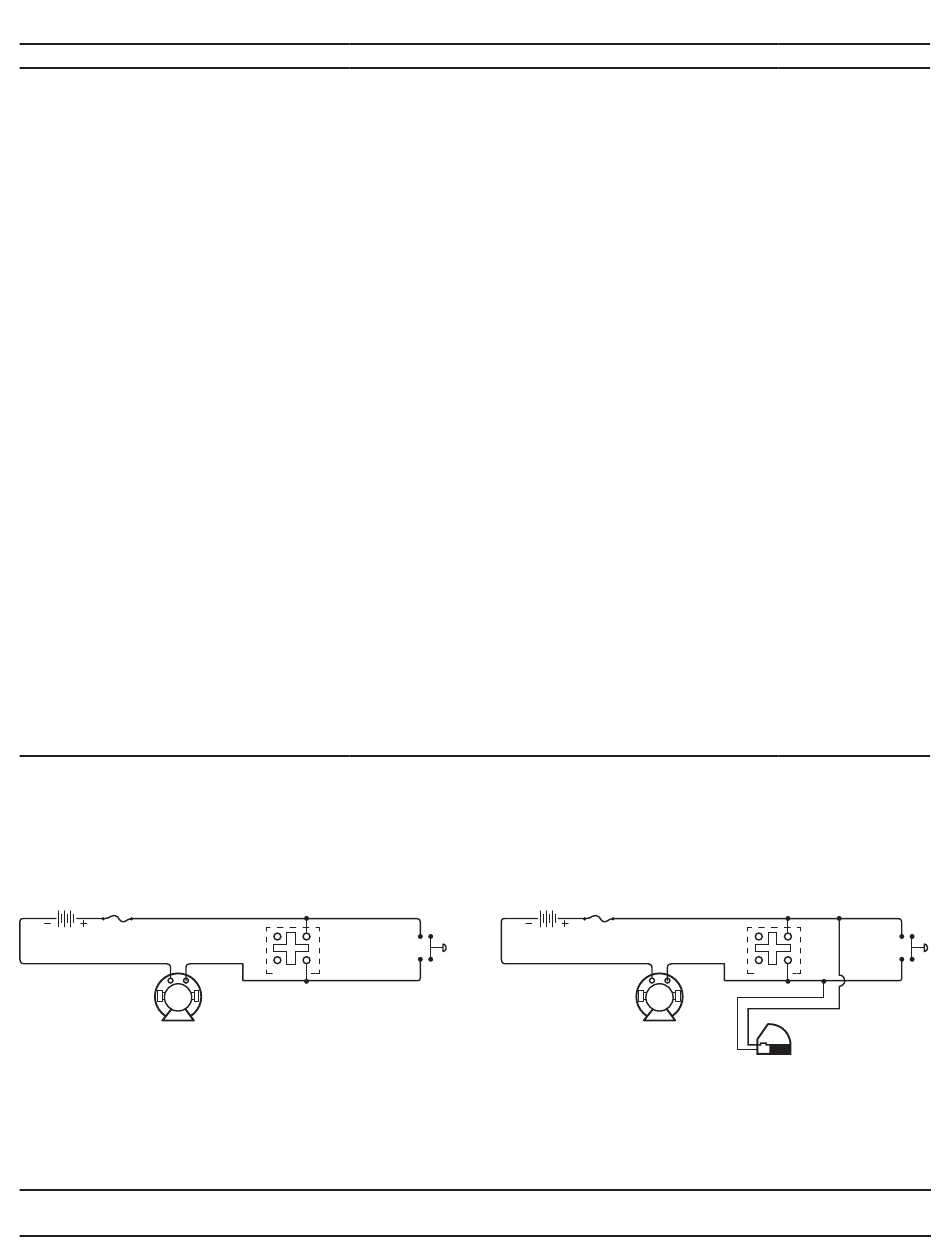

DIAGRAM FÖR LEDNINGSDRAGNING
Fjärrkontrollstyrd pump
(När motor är igång)
Säkring
Batteri
Pump och elektromagnetisk
kopplingsenhet
FJÄRRKONTROLL: Installera en tryckknappsbrytare på en eller flera plats-
er (flera brytare bör kopplas parallellt). Släpp upp tryckknappen under 2
sekunder. Om det finns vatten kommer pumpen att fortsätta pumpa till
det är torrt varvid tidsvakuumbrytaren kommer att sluta pumpa. Om det
inte finns något smutsvatten kommer pumpen att stanna när tryckknap-
pen släpps.
Garanti: Alla företagets produkter säljs, och alla företagets tjänster erbjuds med förbehåll för företagets garanti och försäljningsvillkor, kopior av dessa kommer att tillhan-
dahållas på begäran. Uppgifterna är korrekta vid tryckningstillfället. Vi förbehåller oss rätten att ändra specifikationer utan föregående meddelande.
(3 per set)
(3 per set)
(3 per set)
12 V – 2-A spår
12 V – 1-B Skåra
24 V – 2-A spår
24 V – 1-B Skåra
32 V – 2-A spår
12 V
24 V
32 V
Linje
nr 4732-0000
Vakuumbrytare
Motor
Antal. Req.
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
Smutsvattenpump motordriven av fjärrkontroll och automatiskt
Säkring
Batteri
Tryck
Knapp
Växla
AUTOMATISK SMUTSVATTENPUMP: Installera Nr. 30295-serie
Automatisk brytare för smutsvattenpump där den kommer att ge
energi till kopplingen vid maximalt hög vattennivå i smutsvattnet. När
vattnet lyfter upp flottören kommer pumpen att starta. Vakuumbrytar-
en kommer att upprätthålla sluten krets tills smutsvattnet har pumpats
torrt. Pumpen kommer att stanna automatiskt för att förhindra skada
på impeller.
20
11860-seriens artikelnr.
91003-0010
−
11831-0000
890-0000
920-0003-P
7868-0000
11864-0000
91004-0090
934-0000
−
3180-0000
913-0000
92600-0540
18724-0000
18713-0000
11867-0000
96080-0080
−
−
91401-0100
92300-0030
18753-0493
92300-0061
18753-0494
−
98022-0500
−
−
90118-0003
(När motor är igång)
Linje
nr 4732-0000
Vakuumbrytare
Motor
Pump och elektromagnetisk
kopplingsenhet
11870-seriens artikelnr.
−
91005-0040
12062-0000
816-0000
836-0003-P
2574-0000
−
91005-0040
834-0001
−
3181-0000
817-0000
92600-0040
18712-0000
18711-0000
11877-0000
6407-0010
93100-0160
11876-0000
91401-0100
92300-0030
18753-0493
92300-0061
18753-0494
92300-0050
98022-0500
−
−
90062-0003
Tryck
Knapp
Växla
37A
Länspumpsbrytare
