Summary of Contents for Luvion ESSENTIAL CONNECT

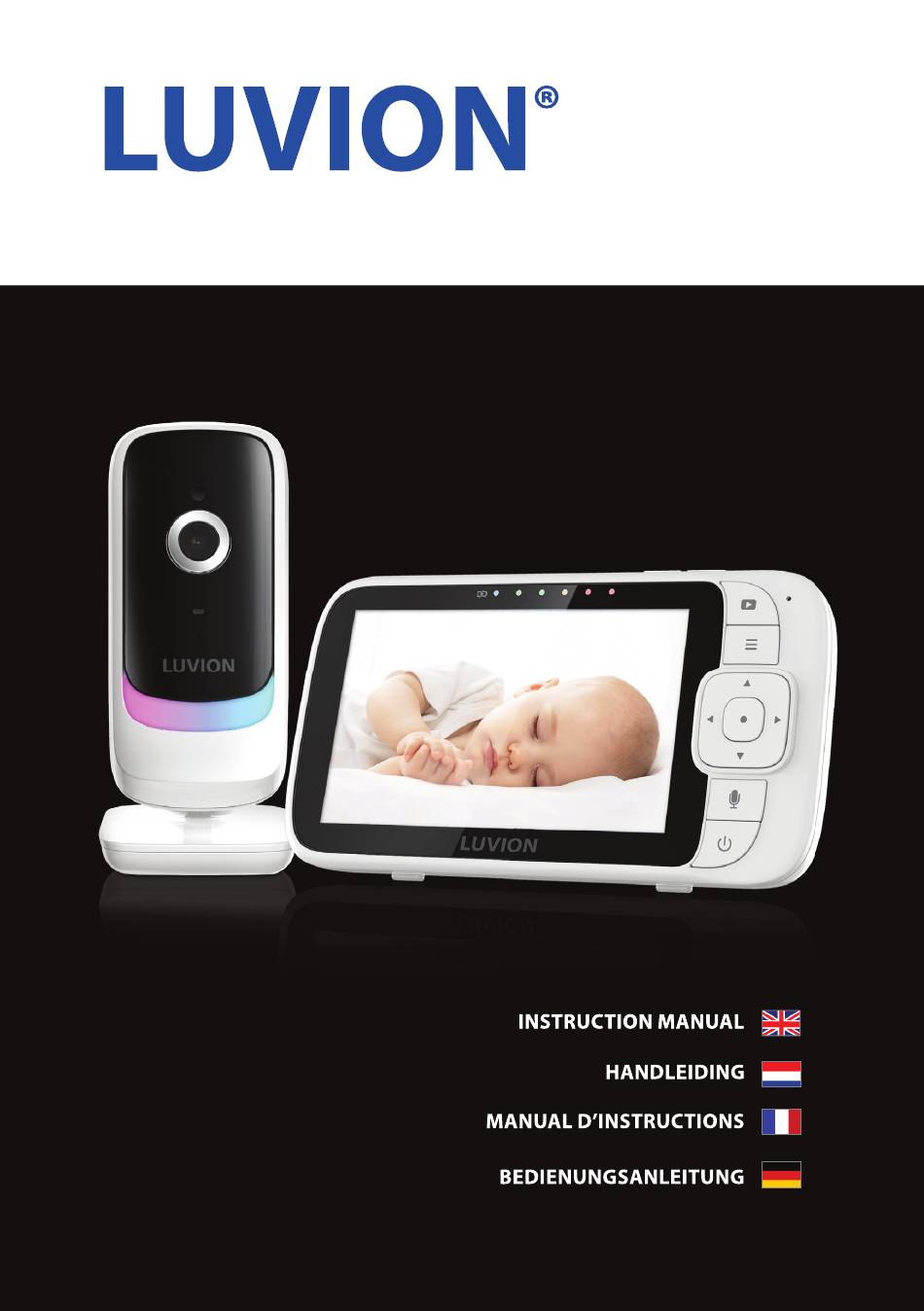

  • Page 1 ESSENTIAL CONNECT...
  • Page 3 E N G L I S H........................4 NEDERLANDS...........................22 FRANÇAIS..........................40 DEUTSCH..........................58...

  • Page 4: Package Contents

    Make sure you always keep your original proof of purchase. For warranty cases you will always be asked to show a copy of your proof of purchase. For warranty claims you can contact the Luvion dealer or the local Luvion representative. More information can be found at www.luvion.com.

  • Page 5: Overview Of The Monitor

    LUVION Premium Baby products OVERVIEW OF THE MONITOR: Display (LCD screen) Charging LED RED when mains power connected. Parent Unit ON/OFF LED (Green) Sound Level indicators (Green, Amber, Red, Red) Show the sound level detected by the Baby Unit the louder of sound detected, the more LEDs light up.

  • Page 6: Safety Instructions

    OVERVIEW OF THE DISPLAY ICONS ICON DISCRIPTION Signal Level (4 Levels) Night Vision Mode (Video also changes to Black/White). Indicates the screen off timer is set. Volume Level Control (5 Levels). No Baby Unit detected. Battery Level Indication (4 Levels). Zoom Level Control (1X, 2X).

  • Page 7: Getting Started

    LUVION Premium Baby products • Keep the cords out of reach of children. • Do not cover the Baby Monitor with a towel or blanket. • Test this monitor and all its functions so that you are familiar with it prior to actual use.
  • Page 8 2.2 Connecting the power supply for the Monitor (Parent Unit) The monitor contains a rechargeable battery (Lithium ion 2100mAh). This allows you to move the monitor without losing the link and picture from the camera. We recommend charging the monitor for at least 16 hours before first use, and when the monitor indicates the battery is low. •...

  • Page 9: Using The Baby Monitor

    LUVION Premium Baby products 3. USING THE BABY MONITOR Please read these instructions carefully, and be aware that this baby monitor is only intended as an aid. It is not a substitute for responsible, correct parental supervision. Note: Do not place the Baby Unit within the baby’s reach! If there is interference with the picture or sound, try moving the units to different locations, and ensure they are not close to other electrical equipment.
  • Page 10 Press to zoom out. 3.7 Set Night Light Press when the Parent Unit is in camera viewing mode. Press to scroll to and press button. Press to choose On, then press button. 3.7.1 Night Light brightness control • When (On) is selected, you can scroll to select and confirm with button.
  • Page 11 LUVION Premium Baby products 3.10 Temperature Setting Press the button and the menu bar will pop up. Press the until is highlighted. Press the button to show the temperature options. The temperature setting will pop up. Temperature Format to select either °C Centigrage or °F Fahrenheit .

  • Page 12: Wi-Fi® Internet Viewing

    3.13 Delete a Baby Unit You can choose to remove a paired Baby Unit from the Parent Unit. Press when the Parent Unit is in camera viewing mode. Press to scroll to Press to select the desired Baby Unit (Cam1, 2, 3 or 4). Press button, then to choose YES ( ) or NO (X).
  • Page 13 LUVION Premium Baby products 4.2 Getting started - Connecting Devices How does it work? Wi-Fi® Wi-Fi Router Access your View your Camera from any Camera locally Camera compatible device remotely Server When a user tries to access the Camera, our server authenticates the user’s identity and permits access to the Camera.
  • Page 14 4.4.2 Download the HubbleClub for partners App • Scan the QR code with your smart device and download the HubbleClub for partners App from the App Store for iOS devices or from the Google Play™ Store for Android™ devices. • Install the HubbleClub for partners App on your device.
  • Page 15 You can give a name to your camera when your camera has been succesfuly connected. Please contact the Luvion customer service or refer to the online instruction videos if you still experience problems setting up your Luvion Essential Connect camera.

  • Page 16: Disposal Of The Device (Environment)

    5. DISPOSAL OF THE DEVICE (ENVIRONMENT) At the end of the product life cycle, you should not dispose of this product with normal house- hold waste. Take this product to a collection point for the recycling of electrical and electronic equipment.
  • Page 17 LUVION Premium Baby products Wait about 15 seconds before reconnecting. Allow up to one minute for the Baby Unit and the Parent Unit to synchronize. • See 3.12 Registration (Pairing), if there is a need to re-register the Units. Interference Noise interference on your Parent Unit •...
  • Page 18 There are more Hubble at “Add Camera”. Apps. Check if you downloaded the correct App “HubbleClub for partners”, make sure to pick the right brand: Luvion. Account I am unable to login even after Please check your user name and registration.
  • Page 19 LUVION Premium Baby products Category Problem Description / Error Solution Features The sound alert setting thresh- You can Adjust Sound Sensitivity to old is not right. trigger notifications under Camera Setting menu. Setting Up While I am adding a new...
  • Page 20 Category Problem Description / Error Solution General I do not hear any sound when You can tap on the speaker icon in I am accessing a remote the video stream screen to hear au- Camera. dio. By default the audio is not ON when you are accessing a remote Camera.

  • Page 21: Technical Specifications

    Specifications are subject to change without prior notice. 10. DECLARATION OF CONFORMITY Luvion declares that the radio equipment type Luvion Essential Connect is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at:...
  • Page 22 HANDLEIDING INTRODUCTIE Hartelijk dank voor je aankoop van de Luvion Essential Connect babyfoon. Vanaf nu kun je je baby altijd zien en horen. Met deze Connected Babyfoon kun je je baby zien vanaf de meegeleverde monitor of vanaf je smartphone. Zie en hoor je baby, waar ook ter wereld.
  • Page 23 LUVION Premium Baby products OVERZICHT VAN DE MONITOR (OUDERTOESTEL): Display (LCD-scherm) Oplaad-LED ROOD wanneer de netvoeding is aangesloten. AAN/UIT-LED oudertoestel (groen) Geluidsniveau-indicatoren (groen, oranje, rood, rood) Toont het door het babytoestel gedetecteerde geluidsniveau. Hoe luider het gedetecteerde geluid, hoe meer LED’s er oplichten.
  • Page 24 OVERZICHT VAN DE DISPLAYPICTOGRAMMEN PICTOGRAM BESCHRIJVING Signaalniveau (4 niveaus) Nachtzichtmodus (video verandert ook in zwart/wit). Geeft aan dat de timer voor scherm uitschakelen is ingesteld. Volumeniveauregeling (5 niveaus). Geen babytoestel (camera) gedetecteerd. Indicatie batterijniveau (4 niveaus). Zoomniveauregeling (1X, 2X). Nachtlichtje LCD-helderheidsniveauregeling (5 niveaus).
  • Page 25 LUVION Premium Baby products • Dit product is geen speelgoed. Laat kinderen er niet mee spelen. • Deze babyfoon is geen vervanging voor verantwoord toezicht door volwassenen. • Bewaar deze gebruikershandleiding voor toekomstig gebruik. • Houd de snoeren buiten het bereik van kinderen.
  • Page 26 2.2 Voeding voor de Monitor (oudertoestel) aansluiten De monitor bevat een oplaadbare batterij (Lithium-ion 2100mAh). Hierdoor kunt u de monitor verplaatsen zonder dat de verbinding en het beeld van de camera verloren gaan. Wij raden aan om de monitor minimaal 16 uur op te laden vóór het eerste gebruik, en wanneer de monitor aan- geeft dat de batterij bijna leeg is.
  • Page 27 LUVION Premium Baby products 3. HET GEBRUIK VAN DE BABYFOON Lees deze instructies aandachtig door en houd er rekening mee dat deze babyfoon uitsluitend bedoeld is als hulpmiddel. Het is geen vervanging voor verantwoordelijk en correct ouderlijk toezicht. Opmerking: Plaats de babyunit niet binnen het bereik van de baby! Als er interferentie is met beeld of geluid, pro- beer de apparaten dan naar verschillende locaties te verplaatsen en zorg ervoor dat ze niet in de buurt van andere elektrische apparatuur staan.
  • Page 28 3.6 Zoomen Je kan in- of uitzoomen terwijl je het beeld van de babyunit bekijkt. Druk op om in te zoomen. Houd , of , ingedrukt om het ingezoomde beeld naar links, rechts, omhoog of omlaag te verplaatsen. Druk op om uit te zoomen.
  • Page 29 LUVION Premium Baby products UIT.) Druk op de knop om je selectie te bevestigen. Als er een alarmtijd is geselecteerd, verschijnt op het display. Nadat de alarmtijd is bereikt, piept de ouderunit ongeveer elke 10 seconden en knippert het alarmpictogram, totdat er op een knop wordt gedrukt.
  • Page 30 het babytoestel. Schakel het nieuwe babytoestel in terwijl je de Pair-knop ingedrukt houd tot het Power/ Link-indicatielampje gaat branden. Opmerking: Als je een bezet babytoestel kanaal kiest zal het nieuwe babytoestel het oude babytoestel overschrijven. 3.13 Een babytoestel verwijderen Je kan ervoor kiezen om een gekoppeld babytoestel van het oudertoestel te verwijderen. Druk op wanneer het oudertoestel in de cameraweergavemodus staat.
  • Page 31 LUVION Premium Baby products 4.2 Aan de slag - Apparaten aansluiten Hoe werkt het? Wi-Fi® Wi-Fi Router Access your View your Camera from any Camera locally Camera compatible device remotely Server Wanneer een gebruiker toegang probeert te krijgen tot de camera, verifieert onze server de identiteit van de gebruiker en wordt toegang tot de camera toegestaan.
  • Page 32 4.4.2 Download de HubbleClub for partners App • Scan de QR-code met uw smartapparaat en download de HubbleClub voor partners-app vanuit de App Store voor iOS-apparaten of vanuit de Google Play™ Store voor Android™-ap- paraten. • Installeer de HubbleClub voor partners-app op uw apparaat. 4.4.3 Meld je aan bij Hubble Club voor partners op uw smartapparaat •...
  • Page 33 Je kan je camera een naam geven als je camera succesvol is gekoppelt. Neem contact op met de klantenservice van Luvion of bekijk de online instructievideo’s als u nog steeds problemen ondervindt bij het instellen van uw Luvion Essential Connect camera.

  • Page 34: Probleem & Oplossing

    5. HET APPARAAT WEGGOOIEN (MILIEU) Aan het einde van de levenscyclus van het product mag je dit product niet bij het normale huishoudelijke afval weggooien. Breng dit product naar een inzamelpunt voor recycling van elektrische en elektronische apparatuur. Het symbool op het product, de gebruikershandleiding en/of de doos geeft dit aan.
  • Page 35 LUVION Premium Baby products Registratie Als het babytoestel de verbinding met het oudertoestel heeft verloren • Als het babytoestel te ver weg is, kan het buiten bereik zijn. Plaats het babytoestel dichter bij het oudertoestel. • Reset zowel het oudertoestel als het babytoestel door ze los te koppelen van de elektrische voeding.
  • Page 36 Er zijn meer Hubble-apps. Con- vinden bij “Camera toevoegen”. troleer of je de juiste App “Hubble- Club for partners” hebt gedown- load, zorg ervoor dat je het juiste merk kiest: Luvion. Account Ook na registratie kan ik niet Controleer je gebruikersnaam en inloggen.
  • Page 37 LUVION Premium Baby products Categorie Probleembeschrijving / Fout Oplossing Functies De drempelwaarde voor het Je kan de geluidsgevoeligheid aan- instellen van het geluidsalarm passen om meldingen te activeren is niet goed. in het menu Camera-instellingen. Instellen Terwijl ik een nieuwe camera...
  • Page 38 Categorie Probleembeschrijving / Fout Oplossing Algemeen Welke platforms worden Minimale vereiste: Android™ 8.0 of ondersteund voor toegang tot iPhone®/iPad® iOS versie 12.0 mijn camera? Algemeen Ik hoor geen geluid wanneer Je kan op het luidsprekerpictogram ik toegang heb tot een externe in het videostreamscherm drukken camera.

  • Page 39: Technische Specificaties

    Gooi gebruikte batterijen weg volgens de instructies. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. 10. CONFORMITEITSVERKLARING Luvion verklaart dat het type radioapparatuur Luvion Essential Connect voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op: luvion.com/doc/essential-connect...
