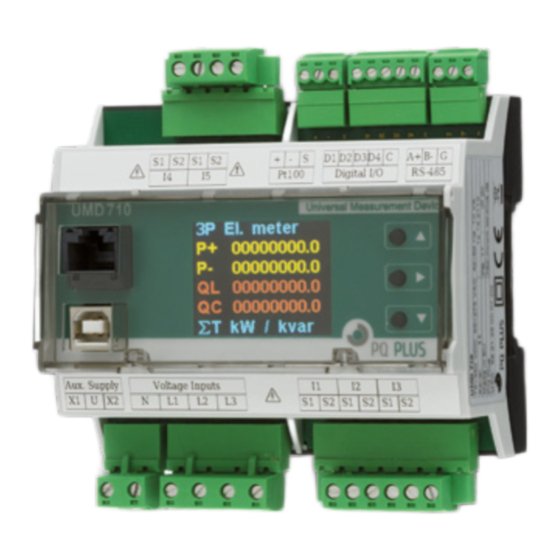

- Page 1 • • Quick-Start Anleitung Quick-Start Manual UMD 710A Deutsch / English...
-
Page 2: Table Of Contents
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................4 Montage .......................4 Spannungsversorgung .................4 Spannungsmessung ..................5 Stromwandler anschließen ................5 RJ45-Schnittstelle ..................6 RS485-Schnittstelle ..................6 USB-Schnittstelle ..................6 Inbetriebnahme ..................6 Werksseitige Kommunikationseinstellungen ..........6 Manuelle Netzwerkeinstellungen ..............7 Manuelle COM-Einstellungen ..............8 Stromwandler einstellen ................9 Anschluss und Einstellungen kontrollieren ..........10 Verbindung mit einem PC herstellen ............ - Page 3 PQ Plus – UMD 710A Table of Contents Installation ....................13 Mounting .....................13 Voltage supply ....................13 Voltage measurement.................14 Connecting a current transformer ...............14 RJ45 interface ....................15 RS485 interface ..................15 USB interface .....................15 Commissioning ..................15 Factory communication settings ..............15 Manual network settings ................16 Manual COM settings .................17...
-
Page 4: Installation
Quick-Start Anleitung Installation Montage Das UMD 710A ist für eine Montage auf der DIN-Hutschiene vorgesehen. Spannungsversorgung Das UMD 710A benötigt folgende Spannungsversorgung: 65 … 275 V 75 … 350 V Die Anschlüsse hierfür befinden sich unten am UMD und sind mit X1 und X2 beschriftet. -
Page 5: Spannungsmessung
PQ Plus – UMD 710A Spannungsmessung Das UMD 710A verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan- nungen werden über die Klemmen L1, L2, L3 und den gemeinsamen Neut- ralleiteranschluss N gemessen. -
Page 6: Rj45-Schnittstelle
Die Anschlussklemmen für Fehlerstromwandler sind für Sekundärsignale von 30 mA geeignet. RJ45-Schnittstelle Das UMD 710A verfügt über einen Standard RJ45-Anschluss für das LAN. Der Anschluss befindet sich oben links neben dem Display. RS485-Schnittstelle Das UMD 710A ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus RTU-Protokoll kommuniziert. -
Page 7: Manuelle Netzwerkeinstellungen
Sie durch 1-2 sekündiges Drücken der Taste zurück zum Exit-Bildschirm und speichern ▼ die vorgenommenen Einstellungen durch kurzes Betätigen der Taste . Ein längeres Drücken der Taste würde die geänderten Einstellungen nicht übernehmen. Das UMD 710A ist nun unter der eingestellten IP-Adresse erreichbar. -
Page 8: Manuelle Com-Einstellungen
Sie durch 1-2 sekündiges Drücken der Taste zurück zum Exit-Bildschirm und speichern ▼ die vorgenommenen Einstellungen durch kurzes Betätigen der Taste . Ein längeres Drücken der Taste würde die geänderten Einstellungen nicht übernehmen. Das UMD 710A ist nun unter den eingestellten Parametern erreichbar. -
Page 9: Stromwandler Einstellen
PQ Plus – UMD 710A Stromwandler einstellen Navigieren Sie mit den Tasten zu den ▲ ▼ Einstellungen und bestätigen mit der -Taste. ▼ Mit den Tasten oder navigieren Sie zu den ▲ ▼ Stromwandlereinstellungen. Hier können Sie unter dem Punkt „CT“ Ihr Stromwandlerverhältnis für die Phasen 1-3 einstellen. -
Page 10: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes überprüft werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Page 11: Verbindung Mit Einem Pc Herstellen
LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen, oder die IP-Adresse Ihres Rechners anpassen. Das UMD 710A wird mit der IP: 10.0.0.1 ausgeliefert. Öffnen Sie die ENVIS.Daq und wählen für eine USB-Verbindung den •... -
Page 12: Technische Daten
Quick-Start Anleitung Technische Daten Spannungsversorgung U 65 … 275 V ; 75 … 300 V Nominal Spannungsmessung 5 … 1470 V Frequenz 40 … 70 Hz Abtastrate 28,8 kHz Leistungsaufnahme 10 VA / 5 W Umgebungstemperatur T -20 ... 60 °C Betrieb Schutzart Front / Rückseite IP40 / IP20... -
Page 13: Installation
PQ Plus – UMD 710A Installation Mounting The UMD 710A is intended for mounting on the DIN rail. Voltage supply The UMD 710A requires the following voltage supply: 65 … 275 V 75 … 350 V The connections for this are placed at the bottom of the UMD and labelled X1 and X2. -
Page 14: Voltage Measurement
Quick-Start Manual Voltage measurement The UMD 710A has 3 voltage inputs that are suitable for both direct and current transformer measurements. The phase voltages are measured via the terminals L1, L2, L3 and the joint neutral conductor connection N. It is recommended to secure the voltage paths with a 1 A circuit breaker. -
Page 15: Rj45 Interface
Modbus RTU protocol. The connections are located on the top of the device and labelled "A+", "B-", and "G". USB interface The UMD 710A has a USB interface on the front. This interface permits changes to the device configuration with a PC or reading out of the memory on site. -
Page 16: Manual Network Settings
Exit screen. Save the settings made by briefly pushing the button. Holding down the button for longer would not apply the changed settings. The UMD 710A can now be reached under the set IP address. -
Page 17: Manual Com Settings
1-2 seconds will return you to the Exit screen. Save the settings made by briefly pushing the button. Holding down the button for longer would not apply the changed settings. The UMD 710A can now be reached under the set parameters. -
Page 18: Setting The Current Transformer
Quick-Start Manual Setting the current transformer Use the buttons to navigate to the settings ▲ ▼ and confirm with the button. ▼ Use the buttons to navigate to the current ▲ ▼ transformer settings. You can set your current transformer ratio for the phases 1-3 here in item "CT". -
Page 19: Checking The Connection And Settings
PQ Plus – UMD 710A Checking the connection and settings The connection and settings of the universal measurement device can now be reviewed via the device display. The display of the currents can be used to review plausibility. If you do •... -
Page 20: Connecting To A Pc
LAN: If you want to connect to the device by LAN cable, you need to either adjust your device's IP address to your network or the IP address of your computer. The UMD 710A is delivered with the IP: 10.0.0.1. Open the ENVIS.Daq and select the item "COM" for a USB connection •... -
Page 21: Technical Data
PQ Plus – UMD 710A Technical data Voltage supply U 65 … 275 V ; 75 … 300 V Nominal Voltage measurement 5 … 1470 V Frequency 40 … 70 Hz Sampling rate 28.8 kHz Power consumption 10 VA / 5 W Ambient temperature T -20 ... - Page 22 Quick-Start Manual...
- Page 23 PQ Plus – UMD 710A...
- Page 24 PQ Plus GmbH Hagenauer Straße 6 D-91094 Langensendelbach Tel. / Phone: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 Email: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführung / Managing directors: Anna Beyer, Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer / VAT ID: DE 301 767 284 Weitere Informationen und den aktuellen Katalog finden Sie bei uns im Internet.
