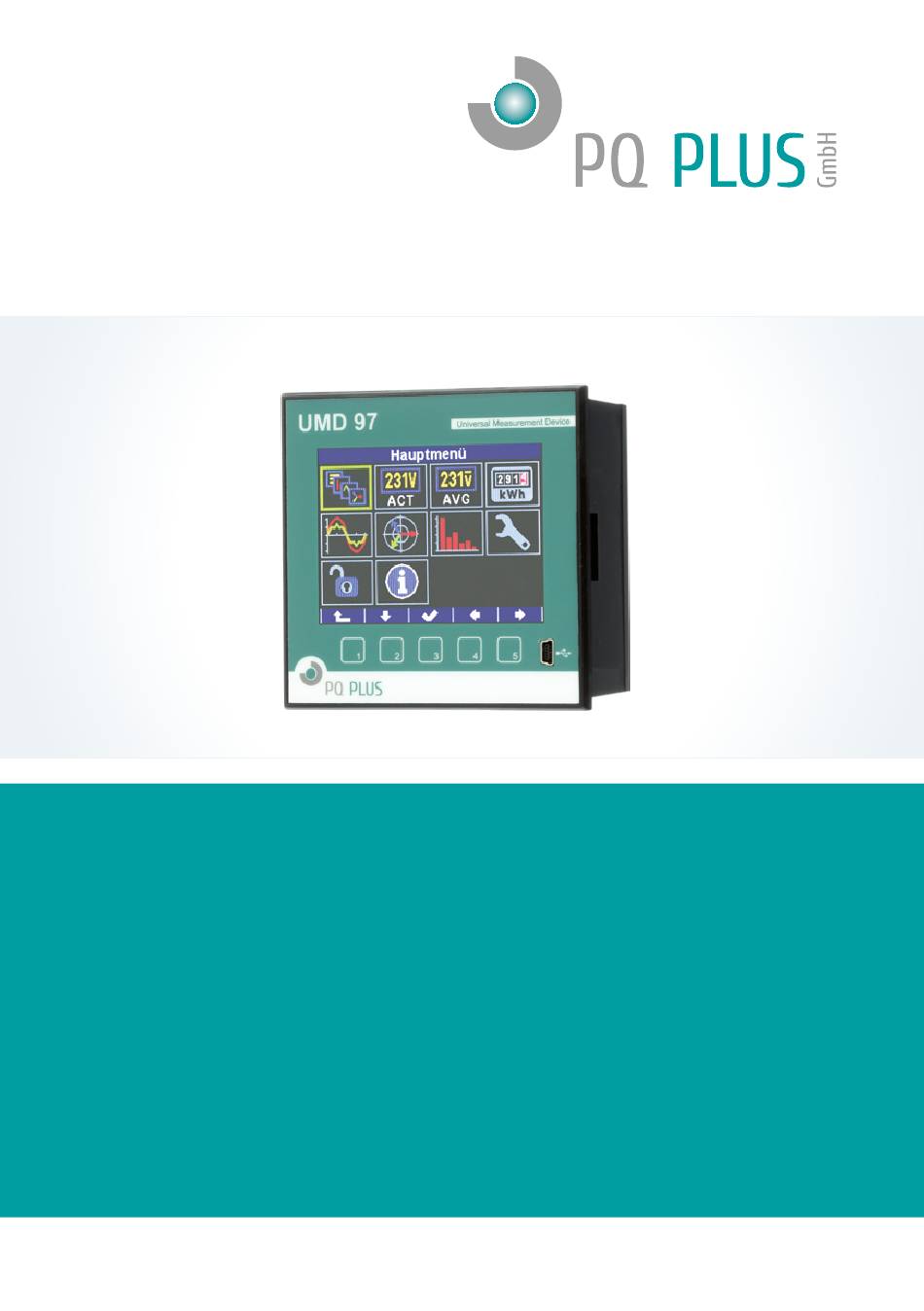

- Page 1 • • Quick-Start Anleitung Quick-Start Manual UMD 97EVU Deutsch / English...
-
Page 2: Table Of Contents
Manuelle COM-Einstellungen ..............9 Stromwandler einstellen ................10 Anschluss und Einstellungen kontrollieren ..........11 Verbindung mit einem PC herstellen ............12 Technische Daten ................13 UMD 97EVU ....................13 CAT IV Power Compact ................14 Eine ausführliche Anleitung finden Sie auf unserer Homepage unter: https://www.pq-plus.de/medien-downloads/... - Page 3 PQ Plus – UMD 97EVU Table of Contents Installation ....................15 Assembly and connection................15 Voltage supply ....................16 Voltage measurement.................16 Connecting a current transformer ...............17 RJ45 interface ....................17 RS485 interface ..................17 USB interface .....................17 CAT IV Power Compact ................18 Commissioning ..................18 Factory communication settings ..............18...
-
Page 4: Installation
Abstand von 20 mm bzw. 50 mm zu benachbar- ten Geräten bestehen.. Um das UMD 97EVU in der Schalttafel zu fixieren, verwenden Sie die bei- liegenden Befestigungsklammern. Diese werden seitlich am Gerät angelegt und mit Hilfe eines Schraubendrehers befestigt. -
Page 5: Spannungsversorgung
Ue: 90 … 460 VAC | Ua: 24 VDC / 2,5 A PQ Plus Artikelnummer: 80.42.3024 Spannungsmessung Das UMD 97EVU verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Pha- senspannungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und den gemeinsamen Neutralleiteranschluss (Klemme 11) gemessen. -
Page 6: Stromwandler Anschließen
LAN. Der Anschluss befindet sich an der Rückseite des Gerätes unten links. RS485-Schnittstelle Das UMD 97EVU ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus RTU-Protokoll kommuniziert. Die Anschlüsse befinden sich auf der Rückseite des Gerätes und sind mit „A+“ (Klemme 31), „B-“ (Klemme 32) und „G“... -
Page 7: Cat Iv Power Compact
155 ... 460 V Inbetriebnahme Werksseitige Kommunikationseinstellungen Das UMD 97EVU wird standardmäßig mit der IP-Adresse 10.0.0.1 ausgelie- fert. Über das Display kann die IP-Adresse manuell am Gerät verändert oder der Modus auf DHCP gestellt werden. Die serielle Schnittstelle ist mit der... -
Page 8: Manuelle Netzwerkeinstellungen
Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie diese mit der Taste 3 und gehen durch mehrfaches Betätigen der Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen Sie mit Taste 2. Das UMD 97EVU ist nun unter der eingestellten IP-Adresse erreichbar. -
Page 9: Manuelle Com-Einstellungen
Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie diese mit der Taste 3 und gehen durch mehrfaches Betätigen der Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen Sie mit Taste 2. Das UMD 97EVU ist nun unter den eingestellten Parametern erreichbar. -
Page 10: Stromwandler Einstellen
Quick-Start Anleitung Stromwandler einstellen Betätigen Sie eine beliebige Taste am UMD 97EVU. Über die Taste 3 gelangen Sie ins Hauptmenü. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen und bestätigen dies mit der Taste 3. Navigieren Sie nun zum Punkt „Messung“ und bestätigen dies ebenfalls mit der Taste 3. -
Page 11: Anschluss Und Einstellungen Kontrollieren
PQ Plus – UMD 97EVU Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes überprüft werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Page 12: Verbindung Mit Einem Pc Herstellen
LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen, oder die IP-Adresse Ihres Rechners anpassen. Das UMD 97EVU wird mit der IP: 10.0.0.1 ausgeliefert. Öffnen Sie die ENVIS.Daq und wählen für eine USB-Verbindung den •... -
Page 13: Technische Daten
PQ Plus – UMD 97EVU Technische Daten UMD 97EVU Spannungsversorgung U 10 … 26 V ; 10 … 36 V Nominal Spannungsmessung 6 … 375 V ; 8 … 660 V Frequenz 40 … 70 Hz Abtastrate 25,6 kHz Leistungsaufnahme... -
Page 14: Cat Iv Power Compact
Quick-Start Anleitung CAT IV Power Compact Eingang 90 … 265 V Eingangsspannung U 155 ... 460 V Frequenz 47 … 63 Hz Überspannungskategorie CAT IV / 300 V Ableitstrom < 30 mA Ausgang Ausgangsspannung U 24 V (SELV) A Nenn Ausgangsstrom I 2,5 A Regelabweichung... -
Page 15: Installation
There must be a distance of 20 mm and 50 mm respectively to adjacent devices to ensure sufficient ventilation. Use the enclosed fixing clips to fix the UMD 97EVU in the control panel. Place them on the side of the device and fasten them with a screwdriver. -
Page 16: Voltage Supply
PQ Plus item number: 80.42.3024 Voltage measurement The UMD 97EVU has 3 voltage inputs that are suitable for both direct and current transformer measurements. The phase voltages are measured via terminals 12 (L1), 13 (L2), 14 (L3), and the common neutral conductor connection (terminal 11). -
Page 17: Connecting A Current Transformer
The current transformer connection terminals are designed for secondary signals of 1 A or 5 A. RJ45 interface The UMD 97EVU has a standard RJ45 connection for the LAN. The con- nection is located at the bottom left on the rear of the device. RS485 interface The UMD 97EVU is equipped with an RS485 interface that communicates via the Modbus RTU protocol. -
Page 18: Cat Iv Power Compact
Commissioning Factory communication settings The UMD 97EVU is delivered with the IP address 10.0.0.1 by default. The IP address can be changed manually on the device or the mode can be set to DHCP using the display. The serial interface is pre-set to the device... -
Page 19: Manual Network Settings
Once you have made the necessary settings, confirm them with button 3 and return to the main menu by pushing button 1 repeatedly. Confirm the subsequent query with button 2. The UMD 97EVU can now be reached under the set IP address. -
Page 20: Manual Com Settings
Once you have made the necessary settings, confirm them with button 3 and return to the main menu by pushing button 1 repeatedly. Confirm the subsequent query with button 2. The UMD 97EVU can now be reached under the set parameters. -
Page 21: Setting The Current Transformer
PQ Plus – UMD 97EVU Setting the current transformer Push any button on the UMD 97EVU. Button 3 will take you to the main menu. Buttons 2, 4, and 5 will navigate to the settings Confirm with button 3. Now navigate to the item "Measurement"... -
Page 22: Checking The Connection And Settings
Quick-Start Manual Checking the connection and settings The connection and settings of the universal measurement device can now be reviewed via the device display. The display of the currents can be used to review plausibility. If you do • not know the current, we recommend comparing the current with a cur- rent clamp. -
Page 23: Connecting To A Pc
LAN: If you want to connect to the device by LAN cable, you need to either adjust your device's IP address to your network or the IP address of your computer. The UMD 97EVU is delivered with the IP: 10.0.0.1. Open the ENVIS.Daq and select the item "COM" for a USB connection •... -
Page 24: Technical Data
Quick-Start Manual Technical data UMD 97EVU Voltage supply U 10 … 26 V ; 10 … 36 V Nominal Voltage measurement 6 … 375 V ; 8 … 660 V Frequency 40 … 70 Hz Sampling rate 25.6 kHz Power consumption... -
Page 25: Cat Iv Power Compact
PQ Plus – UMD 97EVU CAT IV Power Compact Input 90 … 265 V Input voltage U 155 ... 460 V Frequency 47 … 63 Hz Overvoltage category CAT IV / 300 V Leakage current < 30 mA Output Output voltage U... - Page 26 Quick-Start Manual...
- Page 27 PQ Plus – UMD 97EVU...
- Page 28 PQ Plus GmbH Hagenauer Straße 6 D-91094 Langensendelbach Tel. / Phone: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 Email: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer / Managing director: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer / VAT ID: DE 301 767 284 Weitere Informationen und den aktuellen Katalog finden Sie bei uns im Internet.
