Page 1 English Hrvatski Srpski Русский Українська Қазақ Български Română Ελληνικά Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 SF 10W22 한국어 繁體中文中文...

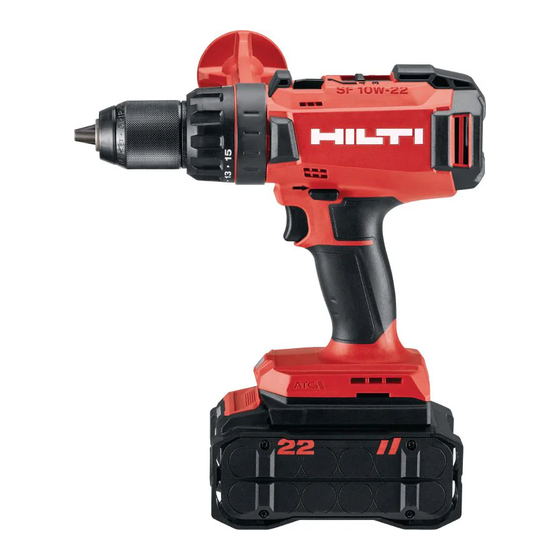

Page 5 SF 10W22 Original operating instructions ........Originalne upute za uporabu .
Page 7 Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
Page 8 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Page 9 Electrical safety ▶ Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
Page 10 Battery tool use and care ▶ Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack. ▶ Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.
Page 11 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
Page 12 Hilti recommends the batteries stated in the table at the end of these operating instructions for this product. For these batteries, use only Hilti chargers of the type series stated in the table at the end of these • operating instructions.
Page 13 The Li-ion battery is completely discharged. Recharge the battery. If the LED again starts quick-flashing after the bat- tery has been charged, consult Hilti Service. One (1) LED quick-flashes yellow The Li-ion battery or the product in which it is in- serted is overloaded, too hot or too cold, or experi- encing some other fault.
Page 14 Battery Battery operating voltage 21.6 V Weight, battery See the end of these operating instructions Ambient temperature for operation −17 ℃ … 60 ℃ Storage temperature −20 ℃ … 40 ℃ Battery charging starting temperature −10 ℃ … 45 ℃ Noise information and vibration values in accordance with EN 62841 The sound pressure and vibration values given in these instructions were measured in accordance with a standardized test and can be used to compare one power tool with another.
Page 15 ▶ Do not secure a tool tether to the belt hook. Do not use a belt hook to lift the product. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970.
Page 16 (e.g. by being dipped in water or left in the rain). If a battery has been soaked by moisture, treat it as a damaged battery. Isolate it in a non-flammable container and consult Hilti Service. • Keep the battery free of extraneous oil and grease. Do not permit dust or dirt to accumulate unnecessarily on the battery.
Page 17 After cleaning and maintenance, install all guards and protective devices and check that they are in full working order. To help ensure safe and reliable operation, use only genuine Hilti spare parts, consumables and accessories. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
Page 18 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 19 Pridržavajte se uputa za uporabu Napomene o primjeni i druge korisne informacije Rukovanje materijalima koji se mogu ponovno preraditi Električne uređaje i akumulatorske baterije ne bacajte u kućni otpad Hilti Litij-ionska akumulatorska baterija Hilti Punjač 1.2.3 Simboli na slikama Koriste se sljedeći simboli na slikama: Ovi brojevi odnose se na određene slike na početku ovih uputa za uporabu.
Page 20 Proizvođač pod vlastitom odgovornošću izjavljuje da je ovdje opisani proizvod sukladan s važećim zakonodavstvom i normama. Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE Pročitajte sve sigurnosne napomene, naputke, slike i tehničke podatke kojima je...
Page 21 ▶ Priključni vod ne upotrebljavajte za nošenje ili vješanje električnog alata odnosno za izvlačenje utikača iz utičnice. Priključni vod držite dalje od izvora topline, ulja, oštrih rubova ili pokretljivih dijelova. Oštećeni ili zapleteni priključni vodovi povećavaju opasnost od električnog udara. ▶...
Page 22 ▶ Nekorištenu akumulatorsku bateriju držite dalje od uredskih spajalica, kovanica, ključeva, čavala, vijaka ili drugih sitnih metalnih predmeta koji bi mogli uzrokovati premošćenje kontakata. Kratki spoj između akumulatorskih kontakata može dovesti do opeklina ili do požara. ▶ Kod pogrešne uporabe može iz akumulatorske baterije iscuriti tekućina. Izbjegavajte doticaj s ovom tekućinom.
Page 23 Ostavite akumulatorsku bateriju da se ohladi. Ako je nakon jednog sata akumulatorska baterija još uvijek vruća da je ne možete primiti rukom, onda je u kvaru. Obratite se Hilti servisu ili pročitajte dokument „Napomene za sigurnost i primjenu Hilti litij-ionskih akumulatorskih baterija“.
Page 24 Sadržaj isporuke Bušilica-zavrtač, dodatni rukohvat, upute za uporabu Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašoj Hilti Store ili na: www.hilti.group Indikatori litij-ionske akumulatorske baterije Hilti Nuron litij-ionske akumulatorske baterije mogu prikazati stanje napunjenosti, poruke pogreške i stanje akumulatorske baterije.
Page 25 Litij-ionska akumulatorska baterija je potpuno is- pražnjena. Napunite akumulatorsku bateriju. Ako LED dioda nakon punjenja akumulatorske ba- terije još uvijek brzo treperi, obratite se Hilti ser- visu. Jedna (1) LED dioda brzo treperi žuto Litij-ionska akumulatorska baterija ili s njom pove- zan proizvod su preopterećeni, prevrući, prehladni...
Page 26 Okolna temperatura pri radu −17 ℃ … 60 ℃ Temperatura skladištenja −20 ℃ … 70 ℃ Akumulatorska baterija Radni napon akumulatorske baterije 21,6 V Težina akumulatorske baterije Vidi na kraju ovih uputa za upo- rabu Okolna temperatura pri radu −17 ℃ … 60 ℃ Temperatura skladištenja −20 ℃...
Page 27 Pridržavajte se nacionalnih smjernica za rad na visini. Kao osigurač od pada za ovaj proizvod upotrebljavajte samo kombinaciju Hilti zaštitu od pada s Hilti pridržnom trakom za alat #2261970. ▶ Pričvrstite zaštitu od pada u otvore za montažu pribora. Provjerite siguran prihvat.
Page 28 Rukovanje Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. Namještanje dodatnog rukohvata 1. Zakrenite rukohvat kako biste otpustili držač (zateznu traku) dodatnog rukohvata (1). 2. Postavite dodatni rukohvat u željeni položaj (2). 3. Zakrenite rukohvat kako biste zategnuli držač (zateznu traku) dodatnog rukohvata (3). Odabir brzine Sklopku za odabir brzine možete pritisnuti kada motor ne radi.
Page 29 Nakon čišćenja i održavanja postavite sve zaštitne uređaje i provjerite funkcioniraju li besprijekorno. Za siguran rad koristite samo originalne rezervne dijelove, potrošni materijal i pribor. Rezervne dijelove, potrošni materijal i dodatni pribor, koji je odobrila tvrtka Hilti za vaš proizvod, pronaći ćete u vašoj Hilti Store ili na: www.hilti.group Transport i skladištenje...
Page 30 Kod svih smetnji pazite na indikator stanja napunjenosti i pogrešaka akumulatorske baterije. Vidi poglavlje Indikatori litij-ionske akumulatorske baterije. 18 U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok...
Page 31 Poštovanje uputstva za upotrebu Napomene o primeni i druge korisne informacije Rad sa reciklažnim materijalima Električne uređaje i baterije ne odlažite u kućni otpad Hilti Li-Ion akumulatorska baterija Hilti Punjač 1.2.3 Simboli na slikama Sledeći simboli se koriste na slikama: Ovi brojevi se odnose na odgovarajuću sliku sa početka ovog uputstva za upotrebu.
Page 32 Primerak izjave o usklađenosti nalazi se na kraju ove dokumentacije. Tehnička dokumentacija se čuva ovde: Hilti Društvo za razvoj doo | Dozvola za uređaje | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opšte sigurnosne napomene za električne alate UPOZORENJE Pročitajte pažljivo sigurnosne napomene, uputstva, pregledajte slike i pročitajte...
Page 33 ▶ Decu i ostale osobe tokom korišćenja električnog alata udaljite iz područja rada. Ako biste skrenuli pažnju sa posla mogli biste izgubiti kontrolu nad uređajem. Električna sigurnost ▶ Priključni utikač električnog alata treba da odgovara utičnici. Na utikaču se ni u kom slučaju ne smeju izvoditi izmene.
Page 34 ▶ Rukohvati i površine za hvatanje moraju biti suve, čiste, bez ostataka ulja i masti. Klizavi rukohvati i površine za hvatanje onemogućavaju sigurno rukovanje i kontrolu električnog alata u nepredvidivim situacijama. Upotreba i rukovanje akumulatorskim alatom ▶ Akumulatore punite samo u punjačima koje preporučuje proizvođač. Kod punjača, koji je prikladan za određenu vrstu akumulatora, postoji opasnost od požara ako se koristi sa drugim akumulatorima.
Page 35 ▶ Prilikom obrade podloge može doći do otkidanja komadića materijala. Upotrebljavajte zaštitne naočare. Odvojeni materijal može povrediti telo i oči. ▶ Nosite zaštitne rukavice prilikom zamene alata. Dodirivanje namenskog alata može da dovede do posekotina i opekotina. ▶ Opasnost od povrede usled alata i/ili pribora koji padne. Pre početka rada proverite da li su akumulatorska baterija i montirani pribor sigurno pričvršćeni.
Page 36 Sačekajte da se akumulatorska baterija ohladi. Ukoliko je akumulatorska baterija nakon sat vremena i dalje suviše vruća da biste je držali u ruci, to znači da je neispravna. Obratite se servisu Hilti ili pročitajte dokument „Napomene za sigurnost i korišćenje Hilti litijum-jonskih akumulatorskih baterija“.
Page 37 50%. Ako priključeni proizvod više ne može da se koristi, akumulatorska baterija je na kraju svog roka tra- janja i potrebno je da se zameni. Obratite se Hilti servisu. Tehnički podaci Informacije o proizvodu...
Page 38 Obrtni momenat 1. brzina 0/min … 330/min 2. brzina 0/min … 560/min 3. brzina 0/min … 1.300/min 4. brzina 0/min … 2.230/min Podešavanje obrtnog momenta (15 stepena) 1,5 Nm … 12 Nm Ø burgija (meko drvo) 1,5 mm … 50 mm Ø...
Page 39 ▶ Pričvrstite karabiner trake za držanje alata na osigurač od pada a drugu karabiner na noseću strukturu. Proverite siguran prihvat oba karabinera. Obratite pažnju na uputstva za upotrebu Hilti osigurača od pada kao i Hilti trake za držanje alata. Postavljanje namenskog alata 1.
Page 40 Montaža dodatnog rukohvata 1. Okrenite rukohvat (1), kako biste otpustili držač (zateznu traku) dodatnog rukohvata. Gurnite držač (zateznu traku) spreda preko brzostezne glave do žleba koji je predviđen za to (2). 2. Pozicionirajte dodatni rukohvat u željeni položaj (3). 3. Okrenite rukohvat, kako biste zategnuli držač (zateznu traku) dodatnog rukohvata (4). Rukovanje Obratite pažnju na bezbednosne i upozoravajuće napomene koje se nalaze u ovoj dokumentaciji i na proizvodu.
Page 41 Posle radova na nezi i održavanju postavite svu zaštitnu opremu i proverite da li je njihova funkcija ispravna. Za bezbedan rad koristite samo originalne rezervne delove, potrošni materijal i pribor. Rezervne delove, potrošne materijale i pribor koje je odobrila kompanija Hilti se nalaze u vašem Hilti Store ili na adresi: www.hilti.group Transport i skladištenje...
Page 42 ▶ Prekrijte priključke materijalom koji ne sprovodi struju, kako biste izbegli kratak spoj. ▶ Akumulatorske baterije uklonite na otpad tako da ne mogu da dospeju u ruke dece. ▶ Uklonite na otpad akumulatorsku bateriju u vašoj Hilti Store ili se obratite preduzeću za odlaganje koje je nadležno za vas.
Page 43 ООО "ЭЙЧ-КОН", 0070, г. Ереван, ул. Ерванда Кочара 19/28 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Page 44 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с бытовым мусором! Литий-ионный аккумулятор (Li-Ion) Hilti Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...
Page 45 ствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 46 Безопасность персонала ▶ Будьте внимательны, следите за своими действиями и серьезно относитесь к работе с элек- троинструментом. Не пользуйтесь электроинструментом, если вы устали или находитесь под действием наркотиков, алкоголя или медикаментов. Незначительная ошибка при невниматель- ной работе с электроинструментом может стать причиной серьезного травмирования. ▶...
Page 47 Использование и обслуживание аккумуляторного инструмента ▶ Заряжайте аккумуляторы только с помощью зарядных устройств, рекомендованных изгото- вителем. При использовании зарядного устройства для зарядки несоответствующих ему типов аккумуляторов существует опасность возгорания. ▶ Используйте только оригинальные аккумуляторы, рекомендованные специально для этого электроинструмента. Использование других аккумуляторов может привести к травмам и опасно- сти...
Page 48 ▶ Перед началом работы проверяйте рабочую зону на наличие скрытой электропроводки, газо- и во- допроводных труб. Открытые металлические части электроинструмента могут стать проводниками электрического тока или привести к взрыву, если случайно задеть (повредить) электропроводку, газо- или водопровод. ▶ Всегда следите за чистотой вентиляционных прорезей. Опасность возгорания вследствие пере- крывания...
Page 49 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
Page 50 • Для зарядки этих аккумуляторов используйте только зарядные устройства Hilti, указанные в таблице в конце этого руководства по эксплуатации. Комплект поставки Дрель-шуруповерт, дополнительная рукоятка, руководство по эксплуатации Другие системные принадлежности, допущенные для использования с этим изделием, вы можете найти в Hilti Store или на сайте www.hilti.group Индикации...
Page 51 оставшаяся емкость аккумулятора составляет ниже 50 %. Если подключенный электроинструмент больше использовать невозможно, ресурс аккумулятора исчерпан и аккумулятор следует заменить. Об- ратитесь в сервисный центр Hilti. Технические данные Информация об изделии Номинальное напряжение 21,6 В Масса по EPTA-Procedure 01 без аккумулятора...
Page 52 Примите дополнительные меры безопасности для защиты пользователя от воздействия возникающего шума и/или вибраций, например: техническое обслуживание электроинструмента и рабочих (сменных) инструментов, сохранение тепла рук, правильная организация рабочих процессов. Данные о шуме Уровень звуковой мощности (L 86 дБ(А) Погрешность уровня звуковой мощности (K 5 дБ(А) Уровень...
Page 53 Соблюдайте национальные директивы по выполнению высотных работ. Для защиты этого электроинструмента от падения используйте только комбинацию из предохранителя Hilti для предупреждения случайного срабатывания при ударе и удерживающего троса для инстру- ментов Hilti #2261970. ▶ Закрепляйте предохранитель для предупреждения случайного срабатывания при ударе в монтаж- ных...
Page 54 Не допускайте чрезмерного запыления или загрязнения аккумулятора. Категорически запрещается подвергать аккумулятор чрезмерному воздействию влаги (например, опускать его в воду или оставлять под дождем). Если аккумулятор промокнет, обращайтесь с ним, как с поврежденным. Поместите его в контейнер из негорючего материала и обратитесь в сервисную службу Hilti. Русский 2369077 *2369077*...
Page 55 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части, расходные материалы и принадлежности. Допущенные Hilti запасные части, расходные матери- алы и принадлежности для этой машины вы можете найти в Hilti Store или на: www.hilti.group Транспортировка и хранение Транспортировка аккумуляторных инструментов и аккумуляторов...
Page 56 Большинство материалов, из которых изготовлены устройства Hilti, подлежат вторичной перера- ботке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последую- щей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную...
Page 57 Дотримуйтеся вказівок, наведених в інструкції з експлуатації Указівки щодо експлуатації та інша корисна інформація Поводження з матеріалами, придатними для вторинної переробки Не викидайте електроінструменти і акумуляторні батареї у баки для побутового сміття Hilti Літій-іонна акумуляторна батарея Hilti Зарядний пристрій 1.2.3 Символи на ілюстраціях...
Page 58 відповідає чинному законодавству і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 59 наведених нижче вказівок може призвести до ураження електричним струмом, займання та/або отримання тяжких травм. Збережіть всі інструкції та вказівки з техніки безпеки – вони можуть знадобитися Вам у майбут- ньому. Термін «електроінструмент», який використовується у вказівках з техніки безпеки, позначає як елект- роінструменти, що...
Page 60 ▶ Надягайте відповідний робочий одяг. Не надягайте для роботи занадто просторий одяг та прикраси. Слідкуйте за тим, щоб волосся, одяг та робочі рукавиці знаходилися подалі від обертових частин інструмента. Просторий одяг, прикраси або довге волосся можуть бути захоплені рухомими частинами інструмента. ▶...
Page 61 ▶ Не піддавайте акумуляторну батарею впливу вогню або високих температур. Вогонь або температури понад 130 °C (265 °F) можуть спричинити вибух. ▶ Дотримуйтеся вказівок щодо заряджання. Ніколи не заряджайте акумуляторну батарею або акумуляторний інструмент в умовах, що виходять за межі температурного діапазону, зазначеного...
Page 62 ▶ Переконайтеся в тому, що додаткова рукоятка правильно змонтована і належним чином закріплена. Завжди міцно тримайте інструмент обома руками за передбачені для цього рукоятки. Під час свердління та загвинчування виріб може відхилятися вбік. ▶ Використання інструмента вимагає певної фізичної сили. Крім того, інструмент не призначений для використання...
Page 63 які зазначені у таблиці наприкінці цієї інструкції з експлуатації. Комплект постачання Шурупокрут, додаткова рукоятка, інструкція з експлуатації Інше приладдя, допущене до експлуатації з Вашим виробом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group Варіанти індикації літій-іонної акумуляторної батареї...
Page 64 Один (1) світлодіод швидко мигає червоним ко- Літій-іонна акумуляторна батарея заблокована та льором більше не може використовуватися. Будь ласка, зверніться до сервісної служби компанії Hilti. 3.4.2 Індикація стану акумуляторної батареї Щоб відобразити індикацію стану акумуляторної батареї, натисніть і утримуйте деблокувальну кнопку...
Page 65 50 %. Якщо використання приєднаного інструмента вже не можна продовжувати, це означає, що строк служби акумуляторної батареї закінчився та її потрібно замінити. Будь ласка, зверніться до сервісної служби компанії Hilti. Технічні дані Інформація про інструмент Номінальна напруга 21,6 В Маса відповідно до EPTA-Procedure 01 без акумуляторної ба- 2,2 кг...
Page 66 Захист від падіння з висоти ПОПЕРЕДЖЕННЯ Небезпека отримання травм внаслідок падіння робочого інструмента та/або приладдя! ▶ Використовуйте тільки той страхувальний строп для інструментів Hilti, який рекомендований для Вашого інструмента. ▶ Перед кожним використанням перевіряйте точку кріплення страхувального стропа для інструментів...
Page 67 Дотримуйтеся місцевих указівок щодо виконання робіт на висоті. У якості пристрою для попередження падіння цього інструмента використовуйте тільки комбінацію захисту від падіння Hilti та страхувального стропа для інструментів Hilti номер #2261970. ▶ Закріпіть захист від падіння в отворах для встановлення приладдя. Перевірте надійність кріплення.
Page 68 Якщо рідина потрапила всередину акумуляторної батареї, з нею слід поводитися як із пошкодженою акумуляторною батареєю. Ізолюйте акумуляторну батарею у контейнері з незаймистого матеріалу та зверніться до сервісної служби компанії Hilti. • Не допускайте забруднення акумуляторної батареї сторонніми мастильними матеріалами. Слідкуйте...
Page 69 Щоб гарантувати належну роботу виробу, використовуйте тільки оригінальні запасні частини, видаткові матеріали та приладдя. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб-сайті www.hilti.group Транспортування та зберігання...
Page 70 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торго- вого...
Page 71 "ЭЙЧ-КОН" ЖШҚ, 0070, Ереван қ., Ерманда Кочар к-сі, 19/28 Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Page 72 Бұл пайдалану бойынша нұсқаулықта төмендегі белгілер пайдаланылады: Пайдалану бойынша нұсқаулықты ұстану Аспапты пайдалану бойынша нұсқаулар және басқа пайдалы ақпарат Қайта пайдалануға болатын материалдармен жұмыс істеу Электр аспаптарды және аккумуляторларды тұрмыстық қоқысқа тастамаңыз Hilti LiIon аккумуляторы Hilti зарядтағыш құрылғысы 1.2.3 Суреттердегі белгілер Суреттерде төмендегі белгілер қолданылады: Бұл...
Page 73 стандарттарға сәйкес екендігін толық жауапкершілікпен жариялайды. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар...
Page 74 ▶ Жеке қорғану құралдарын пайдаланыңыз және әрқашан міндетті түрде қорғауыш көзілдірікті киіңіз. Электр құралының түріне және пайдалану жағдайларына байланысты жеке қорғану құрал- дарын, мысалы, шаңнан қорғайтын респираторды, сырғымайтын аяқ киімді, қорғауыш шлемді, естуді қорғау құралдарын қолдану жарақаттану қаупін азайтады. ▶ Электр құралының кездейсоқ қосылуын болдырмаңыз. Электр қуатына қосу және/немесе аккумуляторды...
Page 75 көмегіне жүгініңіз. Аккумулятордан ағып шыққан электролит тері тітіркенуін немесе күйіктерді тудыруы мүмкін. ▶ Зақымдалған не пішіні өзгертілген аккумуляторларды қолданбаңыз. Зақымдалған не пішіні өзгертілген аккумуляторларды болжауға болмайды және олар өрт, жарылыс не жарақаттану қаупін тудырады. ▶ Аккумуляторды өрт не жоғары температуралы аймақтардан алшақ ұстаңыз. Өрт немесе 130 °C (265 °F) жоғары...
Page 76 ▶ Өнімді әлсіз адамдарға нұсқаусыз пайдалануға тыйым салынады. Өнімді балалардың қолы жетпейтін жерде сақтаңыз. ▶ Өнімнің жарығына (жарық диоды) тікелей қарамаңыз және жарықты басқа адамдардың көзіне тікелей бағыттамаңыз. Соқырлық қаупі бар. ▶ Ажарлау, егеуқұм қағазымен тазалау, кесу және бұрғылау кезінде пайда болатын шаңның құрамында...
Page 77 бұрандаларды бұрап енгізу және шығаруға және болат, ағаш пен пластикте бұрғылауға арналған. • Бұл өнім үшін тек B 22 сериялы Hilti Nuron Li-Ion аккумуляторларын пайдаланыңыз. Hilti компаниясы бұл өнім үшін оңтайлы қуатқа қол жеткізу мақсатында осы пайдалану бойынша нұсқаулықтың соңындағы кестеде көрсетілген аккумуляторларды пайдалануға кеңес береді.
Page 78 Бір (1) жарық диоды жасыл түспен жылдам Li-Ion аккумуляторының заряды толықтай жыпылықтайды таусылды. Аккумуляторды зарядтаңыз. Жарық диоды аккумуляторды зарядтағаннан кейін сонда да жылдам жыпылықтаса, Hilti қызмет көрсету орталығына хабарласыңыз. Бір (1) жарық диоды сары түспен жылдам Li-Ion аккумуляторы немесе оған байланысты жыпылықтайды...
Page 79 түспен тұрақты жанады. шамасынан төмен болғанын білдіреді. Жалғанған өнімді ары қарай пайдалану мүмкін болмаса, бұл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру керек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз. Техникалық сипаттамалар Өнім туралы ақпарат Номиналды кернеу 21,6 В...
Page 80 Биіктен құлаудан қорғаныс ЕСКЕРТУ Жарақат алу қаупі құралдың және/немесе керек-жарақтың құлауынан! ▶ Тек өнім үшін ұсынылған Hilti құрал ұстағыш арқанын қолданыңыз. ▶ Құрал ұстағыш арқанның бекіту нүктесінде әр пайдалану алдында зақымдардың бар-жоғын тексеріп шығыңыз. ▶ Құрал ұстағыш арқанды белдік ілмегіне бекітпеңіз. Белдік ілмегін өнімді көтеру үшін пайдаланбаңыз.
Page 81 Бұл өнім үшін құлаудан қорғаныс ретінде тек Hilti компаниясы ұсынған құлаудан сақтандырғыштың және Hilti компаниясы ұсынған #2261970 құралдарды ұстағыш арқанының қисындасуын қолданыңыз. ▶ Құлаудан сақтандырғышты керек-жараққа арналған монтаждық саңылауларға бекітіңіз. Берік ұсталғанын тексеріңіз. ▶ Құралдарды ұстағыш арқанның карабинін құлаудан сақтандырғышқа, ал екінші карабинді жүк...
Page 82 тиюіне ешқашан жол бермеңіз (мысалы, суға батыру немесе жаңбыр астына қою арқылы). Аккумулятор су болса, оны зақымдалған аккумулятор ретінде қарастырыңыз. Оны тұтанбайтын контейнерге оқшаулап, Hilti қызмет көрсету орталығына хабарласыңыз. • Аккумуляторды бөгде май мен майлағыштан таза ұстаңыз. Аккумуляторда шаң не кірдің қажетсіз жи- налуына...
Page 83 Ақаулықтардағы көмек Кез келген ақаулар орын алған жағдайда, аккумулятордың заряд деңгейі мен ақау индикаторына назар аударыңыз. Li-Ion аккумуляторының индикаторлары 71 тарауын қараңыз. Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп...
Page 84 ▶ Аккумуляторды Hilti Store дүкенінде кәдеге жаратыңыз немесе жергілікті кәдеге жарату кәсіпорнына хабарласыңыз. Hilti өнімдері қайта өңдеу үшін жарамды көптеген материалдардың санынан тұрады. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды кәдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.
Page 85 Да се съблюдава Ръководството за експлоатация Препоръки при употреба и друга полезна информация Боравене с рециклируеми материали Не изхвърляйте електроуреди и акумулатори в битовите отпадъци Hilti Литиево-йонен акумулатор Hilti Зарядно устройство 1.2.3 Символи във фигурите Във фигурите се използват следните символи: Тези...
Page 86 мото законодателство и действащите стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Техническата документация се съхранява тук: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безопасност Общи указания за безопасност при електроинструменти...
Page 87 Безопасност при работа с електроинструменти ▶ Съединителният щепсел на електроинструмента трябва да бъде подходящ за контакта. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ако работите със заземени електроинструменти, не използвайте адаптери за щепсела. Използването на оригинални щепсели и подходящи контакти намалява риска от електрически удар. ▶...
Page 88 уреда. Тази предпазна мярка предотвратява опасността от задействане на електроинструмента по невнимание. ▶ Съхранявайте неизползвани в момента електроинструменти далеч от достъпа на деца. Не допускайте използването на уреда от лица, които не са запознати с него или не са прочели настоящите...
Page 89 водимост. Контактът с тоководещи проводници може да постави под напрежение също и метални части на уреда и да доведе до възникване на електрически удар. Указания за безопасност при използване на дълги свредла ▶ В никакъв случай не работете с по-високи обороти от определените за свредлото максимално допустими...
Page 90 видимо, незапалимо място с достатъчно разстояние до запалими материали. Оставете акумулатора да се охлади. Ако след един час акумулаторът е все още твърде горещ на допир, той е неизправен. Обърнете се към сервиз на Hilti или прочетете документа "Указания за безопасност и прилагане на Hilti литиево-йонни акумулатори".
Page 91 предназначен за завиване и развиване на винтове и за пробиване в стомана, дърво и пластмаси. • За този продукт използвайте само Hilti Nuron литиево-йонни акумулатори от тип B 22. За оптимална работа Hilti препоръчва за този продукт посочените в таблицата акумулатори в края на настоящото...
Page 92 и след това един (1) светодиод мига бързо в може да бъде осъществено. Повторете процеса жълто. или се обърнете към сервиз на Hilti. Всички светодиоди светят като бягаща светлина Ако свързаният продукт може все още да бъде и след това един (1) светодиод свети постоянно...
Page 93 За точна преценка на натоварването от трептения трябва да се вземат предвид и периодите, в които електроинструментът е изключен или работи, но не е в реална експлоатация. Това може значително да намали натоварването от трептения през целия период на експлоатация. Определете...
Page 94 колан, за да повдигнете продукта. Спазвайте националните разпоредби за работа на височина. HiltiЗа този продукт използвайте като защита от падане само комбинацията от защита срещу падане от височина с Hilti задържащото въже за инструменти #2261970. ▶ Закрепете обезопасяването срещу падане в монтажните отвори за принадлежности. Проверете за...
Page 95 Избягвайте ненужното излагане на акумулатора на прах или замърсявания. Никога не излагайте акумулатора на висока влажност (напр. потопен във вода или оставен под дъжда). Ако акумулаторът е бил напоен с вода, третирайте го като повреден акумулатор. Изолирайте го в незапалим контейнер и се обърнете към сервиз на Hilti. 2369077 Български...
Page 96 и проверете за изправното им функциониране. За безопасна работа използвайте само оригинални резервни части, консумативи и принадлеж- ности. Разрешените от Hilti резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group Транспорт и съхранение...
Page 97 ▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 98 Respectați manualul de utilizare Indicații de folosire și alte informații utile Lucrul cu materiale reutilizabile Nu aruncați aparatele electrice și acumulatorii în containerele de gunoi menajer Hilti Acumulator LiIon Hilti Redresor 1.2.3 Simboluri în imagini Următoarele simboluri sunt utilizate în imagini: Acest numere fac trimitere la figura respectivă...
Page 99 O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Securitate Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE Consultaţi toate instrucţiunile de protecţie a muncii, instrucţiunile de lucru, imaginile...
Page 100 ▶ Nu permiteţi accesul copiilor şi al altor persoane în zona de lucru pe parcursul utilizării sculei electrice. În cazul distragerii atenţiei, puteţi pierde controlul asupra aparatului. Securitatea electrică ▶ Fişa de racord a sculei electrice trebuie să se potrivească cu priza de alimentare. Orice gen de modificare a fişei este interzis.
Page 101 instrucţiunile de faţă. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. ▶ Îngrijiţi sculele electrice şi accesoriile cu multă atenţie. Controlaţi funcţionarea impecabilă a componentelor mobile şi verificaţi dacă acestea nu se blochează, dacă există piese sparte sau care prezintă...
Page 102 rotirea liberă a lui fără contact cu piesa care se prelucrează şi apare posibilitatea de producere a unor accidentări. ▶ Nu exercitaţi o presiune excesivă şi apăsaţi numai pe direcţie longitudinală pe burghiu. Burghiele se pot îndoi şi, ca urmare, se pot rupe sau apare posibilitatea de pierdere a controlului şi de producere a unor accidentări.
Page 103 Lăsați acumulatorul să se răcească. Dacă acumulatorul este încă prea fierbinte pentru a putea fi ținut în mână după o oră, atunci el este defect. Adresați-vă centrului de service Hilti sau citiți documentul "Indicații referitoare la securitate și utilizare pentru acumulatorii Li-Ion marca Hilti".
Page 104 Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiți la centrul dumneavoastră Hilti Store sau la: www.hilti.group Indicaţiile acumulatorului Li-Ion Hilti Nuron Acumulatorii Li-Ion pot indica starea de încărcare, mesaje de eroare şi starea acumulatorilor. 3.4.1 Indicatoare pentru starea de încărcare şi mesaje de eroare ATENŢIONARE...
Page 105 50%. Dacă un produsul racordat nu mai poate fi utilizat, acumulatorul este la finalul duratei sale de serviciu şi trebuie să fie înlocuit. Vă rugăm să vă adresaţi centrului de service Hilti. Date tehnice Informații despre produs Tensiunea nominală 21,6 V Greutate conform EPTA-Procedure 01 fără...
Page 106 Pericol de accidentare Prin căderea accesoriului de lucru şi/ sau altor accesorii! ▶ Utilizaţi numai firul de susţinere a accesoriului de lucru Hilti recomandat pentru produsul dumneavoastră. ▶ Înainte de fiecare utilizare, verificaţi dacă la punctul de fixare al firului de susţinere a accesoriului de lucru există...
Page 107 ▶ Fixaţi un cârlig cu carabină al firului de susţinere a accesoriului de lucru la siguranţa de cădere şi al doilea cârlig cu carabină la o structură de rezistenţă. Controlaţi stabilitatea celor două cârlige cu carabină. Aveţi în vedere manualele de utilizare pentru siguranţa în caz de cădere Hilti, precum şi pentru firul de susţinere a accesoriului de lucru Hilti.
Page 108 După lucrările de îngrijire și întreținere, atașați toate dispozitivele de protecție și verificați funcționarea impecabilă a acestora. Pentru o exploatare sigură utilizați numai piese de schimb, materiale consumabile și accesorii originale. Piese de schimb, materiale consumabile şi accesorii avizate de Hilti pentru produs găsiţi la centrul dumneavoastră Hilti Store sau la: www.hilti.group Română...
Page 109 La toate avariile, aveți în vedere indicatorul stării de încărcare și al erorilor pentru acumulator. Vezi capitolul Indicațiile acumulatorului Li-Ion. 98 În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteți remedia prin mijloace proprii, vă rugăm să vă adresați centrul nostru de service Hilti. Avarie Cauza posibilă...
Page 110 Produsele Hilti sunt fabricate într-o proporție mare din materiale reutilizabile. Condiția necesară pentru reciclare este separarea corectă a materialelor. În multe țări, Hilti preia înapoi mașina dumneavoastră vechi pentru valorificare. Solicitați informații de la centrul pentru clienți Hilti sau de la consilierul dumneavoastră...
Page 111 Προσέξτε τις οδηγίες χρήσης Υποδείξεις χρήσης και άλλες χρήσιμες πληροφορίες Χειρισμός ανακυκλώσιμων υλικών Μην πετάτε τα ηλεκτρικά εργαλεία και τις μπαταρίες στον κάδο οικιακών απορριμμάτων Hilti Επαναφορτιζόμενη μπαταρία LiIon Hilti Φορτιστής 1.2.3 Σύμβολα σε εικόνες Στις εικόνες χρησιμοποιούνται τα ακόλουθα σύμβολα: Αυτοί...
Page 112 νομοθεσία και τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Page 113 υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. ▶ Φοράτε προσωπικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Φορώντας προσωπικό εξοπλισμό προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό...
Page 114 ▶ Χρησιμοποιείτε μόνο τις προβλεπόμενες για τα ηλεκτρικά εργαλεία επαναφορτιζόμενες μπατα- ρίες. Η χρήση άλλων μπαταριών μπορεί να προκαλέσει τραυματισμούς και κίνδυνο πυρκαγιάς. ▶ Κρατήστε τις μπαταρίες που δεν χρησιμοποιείτε μακριά από συνδετήρες, κέρματα, κλειδιά, καρ- φιά, βίδες και άλλα μεταλλικά μικροαντικείμενα, που θα μπορούσαν να προκαλέσουν γεφύρωση των...
Page 115 ▶ Αποφύγετε να ακουμπάτε περιστρεφόμενα εξαρτήματα - Κίνδυνος τραυματισμού! ▶ Φοράτε κατά τη χρήση του προϊόντος προστατευτικά γυαλιά, προστατευτικό κράνος και ωτοασπίδες. ▶ Από την επεξεργασία του υποστρώματος μπορεί να πεταχτούν θραύσματα υλικού. Χρησιμοποιείτε προστατευτικά γυαλιά. Από τα θραύσματα του υλικού μπορεί να προκληθεί τραυματισμός στο σώμα και...
Page 116 • Χρησιμοποιείτε για αυτό το προϊόν μόνο επαναφορτιζόμενες μπαταρίες Li-Ion Hilti Nuron της σειράς τύπου B 22. Για ιδανική απόδοση, η Hilti προτείνει για αυτό το προϊόν τις επαναφορτιζόμενες μπαταρίες που αναφέρονται στον πίνακα στο τέλος αυτών των οδηγιών χρήσης.
Page 117 μπαταρία. Εάν το LED εξακολουθεί να αναβοσβήνει γρήγορα μετά τη φόρτιση της επαναφορτιζόμενης μπατα- ρίας, απευθυνθείτε στο σέρβις της Hilti. Ένα (1) LED αναβοσβήνει γρήγορα κίτρινο Η επαναφορτιζόμενη μπαταρία Li-Ion ή το συνδε- δεμένο με αυτή προϊόν έχουν υπερφορτωθεί, έχουν...
Page 118 τικότητα της μπαταρίας είναι κάτω από 50%. Εάν δεν μπορεί να χρησιμοποιηθεί πλέον ένα συν- δεδεμένο προϊόν, η επαναφορτιζόμενη μπαταρία έχει φτάσει στο τέλος της διάρκειας ζωής της και θα πρέπει να αντικατασταθεί. Απευθυνθείτε στο σέρβις της Hilti. Τεχνικά χαρακτηριστικά Πληροφορίες προϊόντος Ονομαστική τάση 21,6 V Βάρος...
Page 119 Ασφάλεια από πτώση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από πτώση του εξαρτήματος και/ή αξεσουάρ! ▶ Χρησιμοποιείτε μόνο το προτεινόμενο για το προϊόν σας κορδόνι συγκράτησης εργαλείων Hilti. ▶ Πριν από τη χρήση, ελέγχετε το σημείο στερέωσης του κορδονιού συγκράτησης εργαλείων για πιθανές ζημιές.
Page 120 ▶ Στερεώστε ένα καραμπίνερ του κορδονιού συγκράτησης εργαλείων στην ασφάλεια πτώσης και το δεύτερο καραμπίνερ σε μια φέρουσα δομική κατασκευή. Ελέγξτε την ασφαλή στερέωση των δύο καραμπίνερ. Προσέξτε τις οδηγίες χρήσης της ασφάλειας πτώσης Hilti καθώς και του κορδονιού συγκράτησης εργαλείων Hilti. Τοποθέτηση εξαρτήματος...
Page 121 Ελέγχετε τακτικά όλα τα ορατά μέρη για τυχόν ζημιές και την άψογη λειτουργία όλων των χειριστηρίων. • Μην χρησιμοποιείτε το προϊόν σε περίπτωση ζημιών ή/και δυσλειτουργιών. Αναθέστε άμεσα την επισκευή του προϊόντος στο σέρβις της Hilti. • Μετά από εργασίες φροντίδας και συντήρησης, τοποθετήστε όλα τα συστήματα προστασίας και ελέγξτε...
Page 122 Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά, αναλώσιμα και αξεσουάρ. Εγκεκριμένα από τη Hilti ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group Μεταφορά και αποθήκευση Μεταφορά επαναφορτιζόμενων εργαλείων και επαναφορτιζόμενων μπαταριών...
Page 123 Τα προϊόντα της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Απευθυνθείτε στο σέρβις της Hilti ή στον σύμβουλο πωλήσεων.
Page 124 Bu kullanım kılavuzunda aşağıdaki semboller kullanılmıştır: Kullanım kılavuzuna dikkat edilmelidir Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız Hilti Lityum İyon akü Hilti Şarj cihazı 1.2.3 Çizimlerdeki semboller Çizimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmıştır.
Page 125 Üretici burada tanımlanan ürünün geçerli yasalara ve standartlara uygun olduğunu kendi sorumluluğunda beyan eder. Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
Page 126 ▶ Elektrikli bir el aleti ile açık alanda çalışacaksanız, sadece dışarıda kullanımına izin verilen uzatma kabloları kullanınız. Dış mekanlar için uygun olan uzatma kablolarının kullanılması elektrik çarpması riskini azaltır. ▶ Elektrikli el aleti işletiminin nemli ortamda yapılması kaçınılmaz ise bir kaçak akım koruma şalteri kullanınız.
Page 127 ▶ Yanlış kullanımda aküden sıvı çıkabilir. Bunlar ile teması önleyiniz. Yanlışlıkla temasta su ile durulayınız. Sıvı gözlere temas ederse ayrıca doktor yardımı isteyiniz. Dışarı akan akü sıvısı cilt tahrişine ve yanmalarına yol açabilir. ▶ Hasarlı veya değiştirilmiş aküleri kullanmayınız. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde yangın, patlama veya yaralanma tehlikesi içeren tutumlara neden olabilir.
Page 128 ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Pili, yanıcı malzemelere yeterli mesafede, görünür ve yanıcı olmayan bir yere yerleştiriniz. Aküyü soğumaya bırakınız. Akü bir saat sonra hala dokunulamayacak kadar sıcaksa, arızalı demektir. Hilti servisiyle irtibat kurunuz veya "Hilti Lityum İyon aküler için güvenlik ve kullanım uyarıları" dokümanını okuyunuz.
Page 129 çelik, ahşap ve plastik yüzeylerde delme işleri için tasarlanmıştır. • Bu ürün için sadece B 22 tip serisi Hilti Nuron Lityum İyon aküleri kullanınız. Optimum performans için Hilti, bu ürüne yönelik olarak bu kullanım kılavuzunun sonundaki tabloda belirtilen akülerin kullanılmasını...
Page 130 çok sıcak, çok soğuk veya başka bir hata mevcut. Ürünü ve aküyü önerilen çalışma sıcaklığına getiri- niz ve kullanırken ürünü aşırı yüke maruz bırakmayı- nız. Mesaj devam ediyorsa Hilti servisiyle irtibat kuru- nuz. Bir (1) LED sarı yanıyor Lityum İyon akü ve bağlantılı ürün uyumlu değildir.
Page 131 Akü Akü çalışma gerilimi 21,6 V Akü ağırlığı Bu kullanım kılavuzunun sonuna bakınız İşletim sırasındaki ortam sıcaklığı −17 ℃ … 60 ℃ Depolama sıcaklığı −20 ℃ … 40 ℃ Şarj başlangıcında akü sıcaklığı −10 ℃ … 45 ℃ EN 62841 uyarınca ses bilgisi ve titreşim değerleri Bu talimatlarda belirtilen ses basıncı...
Page 132 ▶ Kemer kancasına herhangi bir alet bağlama ipi sabitlemeyiniz. Kemer kancasını ürünü kaldırmak için kullanmayınız. Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız. Bu ürün için devrilme emniyeti olarak sadece Hilti alet bağlama ipi ile Hilti düşme emniyetini kullanınız #2261970. ▶ Düşme emniyetini aksesuarın montaj deliklerine sabitleyiniz. Güvenli tutuşu kontrol ediniz.
Page 133 (örn. suya daldırmayınız veya yağmurda bırakmayınız). Bir akünün ıslanması halinde, ona hasarlı bir akü gibi davranınız. Yanıcı olmayan bir kabın içinde izole ediniz ve Hilti servisine başvurunuz. • Aküyü yabancı yağ ve gresten uzak tutunuz. Akünün üzerinde gereksiz yere toz veya kir birikmesine izin vermeyiniz.
Page 134 önce ve sonra kontrol ediniz. Arıza durumunda yardım Tüm arızalarda akünün şarj durumu ve hata göstergesini dikkate alınız. Bkz. bölüm Lityum iyon akülerin göstergeleri. 123 Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza Olası sebepler Çözüm...
Page 135 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
Page 136 ‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
Page 137 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 138 ‫ﺭ‬ ‫ﺎ ﺒ‬ ‫ﻏ‬ ‫ﻉ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻧ ﺃ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻏ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﻞ‬ ‫ﺋ ﺍ‬ ‫ﻮ‬ ‫ﺳ‬ ‫ﻪ ﺑ‬ ‫ﺪ‬ ‫ﺟ ﺍ‬ ‫ﻮ‬ ‫ﺘ ﻳ‬ ‫ﺭ‬ ‫ﺎ ﺠ‬ ‫ﻔ ﻧ‬ ‫ﻻ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺨ...
Page 139 ‫ﻦ‬ ‫ﻣ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺎ ﺑ‬ ‫ﺢ‬ ‫ﻤ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ‫ﻝ‬ ‫ﺎ ﻔ‬ ‫ﻃ‬ ‫ﻷ ﺍ‬ ‫ﻝ‬ ‫ﻭ‬ ‫ﺎ‬ ‫ﻨ ﺘ‬ ‫ﻣ‬ ‫ﻦ‬ ‫ﻋ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻴ‬ ‫ﻌ‬ ‫ﺑ‬ ‫ﺔ‬...
Page 140 ‫ﺔ‬ ‫ﻠ ﻳ‬ ‫ﻮ‬ ‫ﻃ‬ ‫ﺐ‬ ‫ﻘ ﺛ‬ ‫ﺔ‬ ‫ﺸ‬ ‫ﻳ ﺭ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﺔ‬ ‫ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﺐ‬ ‫ﻘ ﺜ‬ ‫ﻟ...
Page 141 ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻠ‬ ‫ﻇ‬ ‫ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ ‫. ﺩ‬ ‫ﺮ‬ ‫ﺒ ﺗ‬ Hilti Hilti " . ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬...
Page 142 ‫ﻮ ﺘ‬ ‫ﺴ‬ ‫ﻣ‬ ‫ﻥ‬ ‫ﺎ ﻤ‬ ‫ﻀ‬ . ‫ﻟ‬ B 22 ‫ﻉ‬ ‫ﻮ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ Hilti Nuron ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 143 ‫ﺴ‬ ( ‫ﺑ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺍ ﻭ‬ ‫ﺔ ﺒ‬ ‫ﻤ ﻟ‬ ‫ﺾ‬ ‫ﻣ‬ ‫ﻮ ﺗ‬ ‫ﻚ‬ ‫ﻟ‬ ‫ﺫ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ ‫ﺮ ﻔ‬ ‫ﺻ‬...
Page 144 ‫ﺻ‬ ‫ﻹ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﻪ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺰ ﺣ‬...
Page 145 ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺰ ﺣ‬ ‫ﻊ‬ ‫ﻣ‬ Hilti ‫ﻁ‬ ‫ﻮ‬ ‫ﻘ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬ ‫ﺿ‬ ‫ﻦ‬ ‫ﻴ‬ ‫ﻣ ﺄ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺓ ﺰ‬ ‫ﻴ ﻬ‬ ‫ﺠ ﺗ‬...
Page 146 ‫ﻣ‬ ‫ﺎ ﻌ‬ ، ‫ﺗ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺑ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ • ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ٍ ﻉ ﺍ‬ ‫ﺩ‬ ‫ﻥ‬...
Page 147 ‫ﻠ ﻋ‬ ‫ﺮ‬ ‫ﺼ‬ ‫ﺘ‬ ‫ﻗ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻵ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻐ‬ ‫ﺸ‬ ‫ﺘ ﻠ ﻟ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 148 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Page 149 警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号この取扱説明書では、以下の記号が使用されています：取扱説明書に注意してください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています。図中の付番は、重要な作業手順あるいは作業手順にとって重要なパーツであることを示しています。本文中ではこれらの作業手順またはパーツは、（3）のように当該の番号でハイライト表示されています。概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。この記号は、製品の取扱いの際に特に注意が必要なことを示しています。 2369077 日本語 *2369077*...
Page 150 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データドリルドライバー SF 10W-22 製品世代製造番号：適合宣言製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく...
Page 151 電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更しないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてください。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用すると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を使用すると、感電の危険が小さくなります。作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないでください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してください。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したりすると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。...
Page 152 バッテリー工具の使用および取扱い ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテリー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 ▶ 電動工具には、必ず指定されたバッテリーを使用してください。指定以外のバッテリーを使用すると、負傷や火災の恐れがあります。 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡すると、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、液漏れが発生することがあります。その場合、漏れた液には触れないでください。もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を負う恐れがあります。 ▶ 損傷したあるいは変更が加えられたバッテリーは使用しないでください。損傷したあるいは変更が加えられたバッテリーは、予測不可能な挙動により爆発あるいは負傷事故を発生させる危険があります。 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C （265 °F）を超える高温は、爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電により、バッテリーが破壊され火災が発生する危険があります。サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してください。これにより電動工具の安全性が確実に維持されます。 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、メーカーあるいは権限のあるお客様サービスセンターが行うものとします。ドリルに関する安全上の注意...
Page 153 ▶ リサイクルあるいは修理されたバッテリーは、決して使用しないでください。 ▶ バッテリーまたはバッテリー式電動工具は、決して打撃工具として使用しないでください。 ▶ バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないでください。これを守らないと、爆発の原因となることがあります。 ▶ バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある物体で触れないようにしてください。これを守らないと、バッテリーの損傷、物財の損傷および負傷の原因となることがあります。 ▶ バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火傷、火災あるいは爆発の原因となることがあります。 ▶ 必ずご使用のバッテリータイプ用に指定された充電器と電動工具を使用してください。これについては、充電器や電動工具の取扱説明書の記述を確認してください。 ▶ バッテリーは、爆発の可能性がある場所で使用あるいは保管しないでください。 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッテリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてください。バッテリーを冷ます。1 時間の経過後にも掴むことのできないほどに熱い場合は、そのバッテリーは故障している可能性があります。Hilti サービスセンターにご連絡いただくか、あるいは「Hilti の Li-Ion バッテリーの安全と使用についての注意事項」をお読みください。 Li-Ion バッテリーの搬送、保管および使用に適用される特別の規則を遵守してください。 153 本取扱説明書巻末の QR コードをスキャンして、Hilti の Li-Ion バッテリーの安全と使用についての注意事項をお読みください。 2369077 日本語 *2369077*...
Page 154 グリップアクセサリーの取り付用開口部バッテリー § 作業用照明（LED）バッテリーリリースボタンバッテリーステータス表示 ∙ 正しい使用本書で説明している製品は、手持ち式の充電式ドリルドライバーです。この製品は、ねじの取付け／取外し、および鋼材、木材ならびにプラスチックへの穿孔のためのものです。 • 本製品には、必ずHilti Nuron の B 22 シリーズの Li-Ion バッテリーを使用してください。最適な出力を得るため、Hilti は本製品に対して本取扱説明書の巻末の表に記載されているバッテリーをお勧めします。 • これらのバッテリーには、必ず本取扱説明書の巻末の表に記載されているシリーズのHilti の充電器を使用してください。本体標準セット構成品ドリルドライバー、補助グリップ、取扱説明書その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 Li-Ion バッテリーのインジケーター Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することができます。...
Page 155 状態意味 1 個の LED（1）が常時緑色で点灯充電状態：25 %...10 % 1 個の LED（1）がゆっくり緑色で点滅充電状態：< 10 % 1 個の LED（1）が高速で緑色で点滅 Li-Ion バッテリーは完全に放電しています。バッテリーを充電してください。バッテリーの充電の後にも LED が高速で点滅する場合は、Hilti サービスセンターにご連絡ください。 1 個の LED（1）が高速で黄色で点滅 Li-Ion バッテリーまたは接続されている製品が過負荷、過熱、低温の状態にあるか、あるいはその他の不具合が発生しています。製品とバッテリーを推奨動作温度にし、使用時に製品が過負荷にならないようにしてください。メッセージが引き続き出力される場合は、Hilti サービスセンターにご連絡ください。 1 個の LED（1）が黄色で点灯...
Page 156 バッテリーバッテリー作動電圧 21.6 V バッテリー重量本取扱説明書の巻末を参照してください作動時の周囲温度 −17 ℃ … 60 ℃ 保管温度 −20 ℃ … 40 ℃ 充電開始時のバッテリー温度 −10 ℃ … 45 ℃ 騒音および振動値について（EN 62841 準拠）本説明書に記載されているサウンドプレッシャー値および振動値は、規格に準拠した測定方法に基づいて測定したものです。電動工具を比較するのにご使用いただけます。曝露値の暫定的な予測にも適しています。記載されているデータは、電動工具の主要な使用方法に対する値です。電動工具を他の用途で使用したり、異なる先端工具を取り付けて使用したり、手入れや保守が十分でないまま使用した場合には、データが異なることがあります。このような相違により、作業時間全体で曝露値が著しく高くなる可能性があります。曝露値を正確に予測するためには、電動工具のスイッチをオフにしている時間や、電動工具が作動していても実際には使用していない時間も考慮しなければなりません。このような相違により、作業時間全体で曝露値が著しく低くなる可能性があります。作業者を騒音および／または振動による作用から保護するために、他にも安全対策を立ててください（例：電動工具および先端工具の手入れや保守、手を冷やさないようにする、作業手順の編成）。騒音についてサウンドパワーレベル...
Page 157 1. バッテリーのリリースボタンを押します。 2. 製品からバッテリーを抜き取ります。転倒防止装置警告負傷の危険る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。 ▶ 工具保持ロープをベルトフックに固定しないでください。ベルトフックを製品を持ち上げるために使用しないでください。ご使用の国において適用される高所での作業に関する規則に注意してください。本製品の落下防止には、必ずHilti の落下暴発防止装置およびHilti の工具保持ロープ#2261970 を組み合わせて使用してください。 ▶ 落下暴発防止装置をアクセサリー用の取り付け開口部に固定してください。しっかりと固定されていることを確認してください。 ▶ 工具保持ロープのスナップフックを落下暴発防止装置に固定し、第 2 のスナップフックを支持構造物に固定します。両方のスナップフックがしっかりと固定されていることを確認してください。 Hilti 落下暴発防止装置およびHilti 工具保持ロープの取扱説明書の記載に注意してください。先端工具を装着する 1. 先端工具のコネクションエンドが汚れていないか点検します。必要であれば、コネクションエンドの汚れを取り除きます。 2. クイックリリースチャック(1) を開きます。...
Page 158 2. 本製品をオフにするには、コントロールスイッチから指を放します。手入れと保守警告バッテリーを装着した状態における負傷の危険！ ▶ 手入れや保守作業の前に必ずバッテリーを取り外してください！製品の手入れ • 付着した汚れを慎重に除去してください。 • 汚れが付着している場合は、通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。 • 本製品の電気接点を清掃するには、清潔な乾いた布を使用してください。 Li-Ion バッテリーの手入れ • 通気溝が詰まっているバッテリーは決して使用しないでください。通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • バッテリーを不必要に粉じんや汚れに曝さないようにしてください。バッテリーは、決して高い湿度に曝さないでください（例：水中に沈める、あるいは雨中に放置する）。水分が浸入したバッテリーは、損傷したものとして取り扱ってください。そのようなバッテリーは不燃性の容器に隔離し、Hilti サービスセンターにご連絡ください。 • バッテリーには、本製品に使用しているのではないオイルやグリスが付着しないようにしてください。バッテリーに不必要な粉じんあるいは汚れが堆積しないようにしてください。バッテリーは、乾いた柔らかいブラシまたは乾いた布で清掃してください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。バッテリーの電気接点に手を触れないでください、また、工場出荷時に塗布されているグリスを電気接点からぬぐい取らないでください。日本語 2369077 *2369077*...
Page 159 警告感電による危険！電気部品の誤った修理は、重傷事故および火傷の原因となることがあります。 ▶ 電気部品の修理を行うことができるのは、訓練された修理スペシャリストだけです。 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービスセンターに本製品の修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それらが問題なく作動するか点検してください。安全な作動のために、必ず純正のスペアパーツ、消耗品、アクセサリーを使用してください。本製品向けにHilti が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。搬送および保管バッテリー工具およびバッテリーの搬送注意搬送時の予期しない始動！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外してください。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。搬送中のバッテリーは、他のバッテリー電極と接触して短絡の原因となることを防ぐために、過大な衝撃や振動から保護し、あらゆる導電性の物体あるいは他のバッテリーから隔離する必要があります。バッテリーの搬送に関する各国（地域）の規則を遵守してください。 ▶ バッテリーは郵送しないでください。損傷していないバッテリーを送付する場合は、運送業者を手配してください。...
Page 160 されないください。廃棄警告誤った廃棄による負傷の危険！漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。その他の情報ご使用方法、技術、環境保護およびリサイクルに関するその他の情報については、...
Page 161 본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 다음과 같은 기호가 그림에 사용됩니다.
Page 162 본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
Page 163 ▶ 전동 공구를 습한 환경에서 사용하는 것을 피할 수 없을 경우, 누전 차단기를 사용하십시오。 누전 차단기 를 사용하면 감전 위험을 줄일 수 있습니다。 사용자 안전수칙 ▶ 신중하게 작업하십시오。 작업에 정신을 집중하고 전동 공구를 사용할 때 경솔하게 행동하지 마십시오。 피곤하거나 항정신성 약물, 술 또는 약물 복용시에는 전동 공구를 사용하지 마십시오。 전동 공구 사용 시 이에...
Page 164 ▶ 충전에 관한 모든 지침을 준수하여 배터리 또는 배터리 공구를 절대 사용 설명서에 제시된 범위를 벗어난 온도에서 충전하지 마십시오。 잘못 충전하거나 허용된 범위를 벗어난 온도에서 충전하면 배터리가 파손 되어 화재 발생 위험이 높아질 수 있습니다。 서비스 ▶ 전동 공구는 반드시 자격을 갖춘 전문 기술자에 의해 그리고 순정 대체부품만 이용하여 수리해야 합니다。 이렇게...
Page 165 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. 164 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
Page 166 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 다음 사이트에서 확인할 수 있습니다. www.hilti.group 리튬이온 배터리 표시 Hilti Nuron 리튬 이온 배터리는 충전 상태, 오류 메시지 및 배터리 상태를 표시할 수 있습니다. 3.4.1 충전 상태 및 오류 메시지 표시...
Page 167 연결된 제품을 계속해서 사용할 수 없는 경우, 남아 적색으로 계속 점등됩니다. 있는 배터리 용량이 50% 미만입니다. 연결된 제품을 계속해서 사용할 수 없는 경우, 배터 리의 수명이 다 되어 교체해야 합니다. Hilti 서비스 센터에 문의해 주십시오. 기술자료 제품 정보 정격 전압...
Page 168 시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 해당 제품의 추락 방지장치로는 Hilti 낙하 방지 벨트와 Hilti 공구 고정끈 #2261970을 결합해서만 사용하십시오. ▶ 낙하 방지 벨트를 액세서리의 조립 구멍에 고정시키십시오. 확실하게 고정되었는지 점검하십시오. ▶ 공구 고정끈의 카라비너 후크 한쪽을 낙하 방지 벨트에 고정하고, 지지하는 구조물에 다른 카라비너 후크...
Page 169 공구 비트 삽입 1. 공구 비트의 연결 끝이 깨끗한지 점검하십시오. 필요할 경우 공구 비트를 청소하십시오. 2. 키레스 척을 여십시오 (1). 3. 공구 비트를 신속 교환식 드릴 척에 삽입하고 (2), 여러번 기계적인 찰칵 소리가 들릴 때까지 신속 교환식 드릴 척을 조이십시오 (3). 4.
Page 170 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동하는지 점검하 십시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
Page 171 문제 발생 시 도움말 장애 발생 시 항상 배터리의 충전 상태 및 고장 표시 내용에 유의하십시오. 리튬이온 배터리 표시 160 단원을 참조하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 장애...
Page 172 電話: 0800-221-036 已使用的符號解釋 1.2.1 警告警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 操作說明中的符號本操作說明中採用以下符號：請遵照操作說明使用說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解。圖解中的編號表示重要的工作步驟或對工作步驟重要的元件。在文字中，這些工作步驟或元件以對應的數字明顯顯示，例如(3)。繁體中文 2369077 *2369077*...
Page 173 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊電鑽 / 起子 SF 10W-22 產品代別序號符合聲明基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能...
Page 174 電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或地面，將增加電擊的危險。 ▶ 請勿將機具曝露在下雨或潮濕的環境中。若水氣進入機具中將增加觸電的危險。 ▶ 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應避開熱氣、油、銳利的邊緣或移動性零件。電纜線損壞或纏繞會增加發生電擊事故的危險。 ▶ 於室外操作機具時，須使用適用於戶外的延長線。使用適合戶外使用的延長線可降低觸電的風險。 ▶ 如果無法避免在潮濕的地點操作機具，請使用漏電斷路器（RCD）保護電源供應器。使用漏電斷路器（RCD）可降低電擊的風險。人員安全 ▶ 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿使用機具。操作機具時稍不留神就可能會造成嚴重的人員傷亡。 ▶ 穿戴個人防護裝備。請隨時穿戴眼罩。適當使用防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少人員的傷害。 ▶ 避免不經意的啟動。在接上電源或電池組、抬起或攜帶機具之前，務必確認開關處於關閉的位置。攜帶機具時，如果把手指放在開關上，或在開關開啟時，將機具插上插頭容易發生意外。 ▶ 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的旋轉零件中可能會造成人員傷害。 ▶ 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，對機具有較好的控制。 ▶ 穿著適當服裝。請勿穿著寬鬆的衣服或佩戴珠寶。頭髮、衣服與手套應遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、珠寶或長髮。 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危險。 ▶ 請勿因頻繁而習慣使用機具便疏於遵守或忽略機具的安全規範。草率使用可能在轉眼間便造成嚴重的傷害。機具使用與保養...
Page 175 ▶ 請勿自行維修損壞的電池。損壞的電池僅可由製造商或授權的維修商進行維修。動力電鑽的安全操作說明各種工作的安全操作說明 ▶ 使用輔助握把。機具失控可能會導致人員受傷。 ▶ 請務必牢固支撐本機具以準備使用。本機具會產生高扭力。若在操作時未確實牢固支撐機具，機具失控可能會導致人員受傷。 ▶ 在執行配件工具或螺栓可能會碰觸到隱藏線路之工作時，請以握住絕緣握把的方式手持機具。若配件工具與帶電線路接觸，機具的金屬零件也會通電，而造成觸電的情況。使用長鑽頭的安全操作說明 ▶ 在任何情況下均不得以高於鑽頭最大允許轉速的速度操作機具。在未與工件接觸的情況下，若鑽頭以高於其最大允許轉速的速度旋轉，可能會發生輕微的曲度，這可能會導致人員受傷。 ▶ 請務必讓鑽頭在接觸工件的狀態下以低速開始鑽孔。在未與工件接觸的情況下，若鑽頭以高於其最大允許轉速的速度旋轉，可能會發生輕微的曲度，這可能會導致人員受傷。 ▶ 請勿對鑽頭施加過大的壓力，僅能沿著鑽頭的縱向軸施加壓力。鑽頭可能會彎曲並隨後破裂或導致失控，進而造成人員傷害。其他安全預防措施 ▶ 僅在本產品和配件能正常運轉時使用。 ▶ 勿嘗試以任何方式改裝產品或配件。 ▶ 開始工作前，請先檢查工作區域是否有隱藏的電纜線、瓦斯管或水管。電線、天然氣管線或水管若損壞，本產品外側上的金屬零件可能導致觸電或爆炸。 ▶ 通風口請務必隨時保持暢通。因通風口被蓋住而有火災之虞！ ▶ 不可碰觸旋轉中零件 – 有受傷的危險！ ▶ 使用本產品時請配戴護目鏡、安全帽和耳罩。 ▶ 操作過程中可能會將材料擊成碎片。配戴護目鏡。飛散的碎片可能會傷害身體與眼睛。 ▶...
Page 176 檔位選擇開關帶有安全鎖的正轉 / 逆轉選擇開關 & 控制開關（具電子轉速控制）握把配備安裝開孔電池 § 工作區域照明（LED）電池拆卸鈕電池狀態指示燈 ∙ 用途本文所述產品為手持充電式電鑽 / 起子。本機具適用於螺絲之裝卸以及鋼材、木材及塑膠之鑽孔。 • 本產品限使用B 22Hilti Nuron系列鋰電池。為達最理想的效能，Hilti建議本產品使用本操作說明書末尾表格中所列的電池。 • 僅可使用本操作說明末尾表格中所列的Hilti系列的電池充電器為電池充電。配備及數量電鑽、輔助握把、操作說明書關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group 鋰電池的顯示幕 Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。 3.4.1 電力和錯誤訊息的顯示警告有受傷的危險！因電池掉落 ▶ 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。繁體中文...
Page 177 只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。狀態意義四個（4）LED持續亮綠燈充電狀態：100 %至71 % 三個（3）LED持續亮綠燈。充電狀態：70 %至51 % 兩個（2）LED持續亮綠燈。充電狀態：50 %至26 % 一個（1）LED持續亮綠燈。充電狀態：25 %至10 % 一個（1）LED緩慢閃綠燈。充電狀態：< 10 % 一個（1）LED快速閃綠燈。鋰電池已完全沒電。裝入電池。電池充電後若LED仍快速閃爍，請洽詢Hilti維修中心。一個（1）LED快速閃黃燈。鋰電池或與之連接的產品過載、溫度太高、溫度太低或有其他故障情形。請讓產品和電池維持在建議的操作溫度，並在使用時不要使產品過載。若訊息持續存在，請洽詢Hilti維修中心。一個（1）LED亮黃燈鋰電池和與其連接的產品不相容。請聯絡Hilti維修中心。一個（1）LED快速閃紅燈鋰電池已鎖定，無法繼續使用。請聯絡Hilti維修中心。 3.4.2 顯示電池狀態...
Page 178 電池電池操作電壓 21.6 V 電池重量請參閱本操作說明書結尾處操作時的環境溫度 −17 ℃ … 60 ℃ 貯放溫度 −20 ℃ … 40 ℃ 電池充電啟動溫度 −10 ℃ … 45 ℃ 噪音資訊和震動值（依據EN 62841）操作說明中所提供之音壓和震動值已參照標準測量，並可用來比較不同機具之噪音。它們也可作為噪音量的初步評估。提供之資料表示機具主要應用時之數值。若機具應用於不同之用途，搭配不同的配件工具或在保養不良的情況下，其數據會有所不同。在作業過程中，這會大幅提高其噪音量。當電子機具關閉，或開啟但未進行任何作業時也應列入考量，才能準確評估噪音量。在作業過程中，這會大幅降低其噪音量。確認其他安全措施，以保護操作員不受噪音和 / 或震動影響，例如：保養機具與其配件工具、操作前保持雙手溫暖、作業型式之安排等。噪音資訊聲功率級數 (L 86 dB(A) 無法判定的聲功率级數...
Page 179 卸下電池 1. 按下電池拆卸鈕。 2. 將電池從產品卸下。防墜安全裝置警告有受傷的危險因工具和/或配件掉落所致！ ▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。 ▶ 每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。 ▶ 請勿將工具繫繩吊環固定於皮帶掛鉤上。請勿透過皮帶掛鉤來提起本產品。請您遵守各國的高處作業規範。請僅使用Hilti防掉落擊發裝置和Hilti工具繫繩吊環#2261970的組合，作為本產品的防墜保護。 ▶ 將防掉落擊發裝置固定在配件的安裝開口內。檢查其是否確實牢固。 ▶ 將工具繫繩吊環的一個彈簧鈎扣固定在防掉落擊發裝置上，再將另一個彈簧鈎扣固定在具支承功能的結構上。檢查兩個彈簧鈎扣是否確實牢固。請遵守Hilti防掉落擊發裝置和Hilti工具繫繩吊環的操作說明書。安裝配件工具 1. 檢查配件連接頭是否清潔。必要時請清洗連接頭。 2. 打開自動鑽夾頭(1)。 3. 將配件工具插入自動鑽夾頭(2)，接著用手穩穩轉動(3)，直到聽到數聲喀啦聲。 4. 確認配件工具已確實鎖住。卸下配件工具 1. 打開自動鑽夾頭。 ▶ 若裝填器無法開啟，請使用隨附的鉤形扳手加以輔助。 2. 將配件從自動鑽夾頭中拉出。安裝輔助握把...
Page 180 ▶ 進行維護及保養前，請務必卸下電池！產品保養 • 小心地清除頑強的髒污。 • 若有，請使用乾燥的軟刷子小心地清潔通風口。 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 請使用乾淨的乾布清潔產品的接點。鋰電池的保養 • 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。維護警告電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。 ▶ 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。為確保運作的安全及可靠性，請務必使用原廠Hilti備件、耗材與配件。您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配件：www.hilti.group 繁體中文 2369077 *2369077*...
Page 181 喀啦聲。電池較一般電池壽命短。周遭環境溫度極低。 ▶ 將電池放在室溫下緩慢升溫。本產品或電池變得很燙。電力故障。 ▶ 立即關閉本產品，取出電池、觀察電池、讓它冷卻，並聯絡 Hilti維修中心。電池咬合時不會發出喀啦聲。電池上的卡榫太髒。 ▶ 清潔卡榫並將電池咬合至工作位置。電池的LED未亮起電池故障。 ▶ 聯絡Hilti維修中心。廢棄設備處置警告不當的廢棄物處理可能導致人員受傷！洩漏出來的氣體或液體有害健康。 ▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 不可將電動工具、電動裝置和電池當成一般垃圾丟棄！ 2369077 繁體中文 *2369077*...
Page 182 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. 0800221036 其他資訊有關於操作、技術、環境和回收的更多資訊，請參訪以下連結： qr.hilti.com/manual/?id=2369075&id=2369077 你也可在本操作說明結尾處找到本連結的QR碼。原版操作说明关于本操作说明的信息关于本操作说明 • 首次使用或操作产品前，先阅读本操作说明。这是安全、无故障操作和使用产品的先决条件。 • 请注意本操作说明中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。所用标志的说明 1.2.1 警告警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险...
Page 183 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息电钻/起子机 SF 10W-22 分代号序列号符合性声明制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 2369077 中文...
Page 184 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。电气安全 ▶ 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于接地的电动工具 (设备)，不要使用任何适配器插头。使用未经改动的插头和匹配的电源插座可以大大减少电击危险。 ▶ 避免人体接触接地表面，如管道、散热片和冰箱。如果您的身体接地，则会增加电击危险。 ▶ 不要将电动工具暴露在雨水或潮湿环境中。电动工具进水将会增加电击危险。 ▶ 不要滥用电缆。切勿使用电缆运送、拉动或拔出电动工具。保持电缆远离高温、油、锋利边缘或运动部件。电缆损坏或缠绕会增加电击危险。 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击危险。 ▶ 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 (RCD)。使用 RCD 可减小电击危险。人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人身伤害。 ▶ 使用个人防护装备。一定要戴上护目装置。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。 ▶ 防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。...
Page 185 ▶ 不要使用损坏或改装过的电池组或工具。损坏或改装过的电池会造成不可预测的情形，导致火灾、爆炸或受伤风险。 ▶ 不要将电池组或工具暴露在明火或过高的温度中。暴露在明火或超过 130 °C (265 °F) 温度中可能导致爆炸。 ▶ 遵守所有充电说明，且不要在使用说明规定的温度范围之外对电池组或工具充电。充电不正确或在规定温度范围之外充电会损坏电池并增加火灾风险。保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。 ▶ 切勿擅自维修损坏的电池组。仅可由制造商或授权服务提供商执行电池组的维修。电动钻孔安全说明适用于所有作业类型的安全说明 ▶ 使用辅助手柄。对工具失去控制可能会导致人身伤害。 ▶ 准备使用前，始终牢牢支撑电动工具。该电动工具会生成高扭矩。如果在操作期间没有牢牢支撑电动工具，则会导致其失控，继而造成伤害事故。 ▶ 如果在执行作业期间配套工具或螺栓可能接触到隐藏的线束，则只能通过电动工具的绝缘抓握面持握电动工具。如果配套工具接触到带电电线，电动工具的金属部件也将带电，从而导致电击。关于使用长钻头的安全说明 ▶ 在任何情况下，使用电动工具作业时不得超出钻头的最大允许转速。在未与工件接触的情况下，如果钻头的旋转速度超出其最大允许转速，则会导致其轻微弯曲，继而造成伤害事故。 ▶ 始终以低转速开始钻孔，并使钻头与工件接触。在未与工件接触的情况下，如果钻头的旋转速度超出其最大允许转速，则会导致其轻微弯曲，继而造成伤害事故。 ▶ 不要向钻头施加过大的压力，仅可在钻头的纵向轴上施加压力。否则钻头会弯曲，继而断裂或导致失控和伤害事故。...
Page 186 请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安全性和使用的提示。说明产品概览辅助手柄快速夹紧钻套扭矩和钻孔模式调节圈档位选择开关前进/后退选择开关，带安全锁 & 控制开关 (带电子速度控制器) 手柄附件安装孔电池 § 工作区照明灯 (LED) 电池解锁按钮电池状态指示器 ∙ 合规使用所述产品为手持充电式电钻/起子机。其设计用于驱动/拆卸螺丝以及在钢材、木材和塑料中钻孔。 • 本产品只能与 Hilti Nuron B 22 系列锂离子电池搭配使用。为确保最佳功率，Hilti 建议为本产品使用该操作说明末尾表格中给出的电池。 • 此类电池仅限使用该操作说明末尾表格所规定型号系列的 Hilti 充电器充电。供应的部件电钻/起子机，辅助手柄，操作说明中文 2369077 *2369077*...
Page 187 经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购： www.hilti.group 锂离子电池指示灯 Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。 3.4.1 充电状态和出错信息的显示 -警告- 人身伤害的危险！电池掉落的危险！ ▶ 在插入电池的情况下按压解锁按钮后，确保将电池重新正确锁定在所用的产品中。请短暂按压电池的解锁按钮，以获得下列指示灯指示之一。只要连接的产品已接通，便会持续显示充电状态和可能的故障。状态含义四个 (4) LED 灯持续亮起绿光充电状态：100 % 至 71 % 三个 (3) LED 灯持续亮起绿光充电状态：70 % 至 51 % 两个 (2) LED 灯持续亮起绿光...
Page 188 转速 3 档 0 rpm … 1,300 rpm 4 档 0 rpm … 2,230 rpm 扭矩设置 (15 档) 1.5 Nm … 12 Nm Ø 钻头 (软木) 1.5 mm … 50 mm Ø 钻头 (硬木) 1.5 mm … 20 mm Ø 钻头 (金属) 1.5 mm …...
Page 189 2. 从产品中取出电池。防坠落装置 -警告- 工具和/或附件掉落会带来人身伤害的危险！ ▶ 请只是用为您的工具推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。 ▶ 不要将工具绳索固定在带钩上。不用使用带钩起吊产品。注意高空作业的国家法规。请仅使用 Hilti 保险带和 Hilti 工具挂绳 #2261970 作为本产品的防坠落保护装置。 ▶ 将保险带固定到附件的安装孔中。检查是否已牢牢固定。 ▶ 将工具挂绳的一个弹簧钩固定到保险带上，另一个弹簧钩固定到支撑结构上。检查两个弹簧钩是否已牢牢固定。请遵守 Hilti 保险带以及 Hilti 工具挂绳的操作说明。安装配套工具 1. 检查并确认配件工具连接端清洁。必要时清洁连接端。 2. 打开快速夹紧钻套 (1)。 3. 将配套工具插入快速夹紧钻套中 (2)，然后旋紧快速夹紧钻套 (3)，直至听见机械机构发出多次“咔哒”声。...
Page 190 可以根据控制开关的压入深度无级调节转速。 2. 松开控制开关，即可关闭产品。维护和保养 -警告- 插入电池时存在人身伤害危险 ! ▶ 执行维护和保养任务之前，请务必先取出电池。工具的保养 • 请小心地清除顽固污渍。 • 用干燥的软毛刷 (若有) 小心地清洁通风孔。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。 • 用干燥干净的布清洁产品触点。锂离子电池的保养 • 切勿使用通风孔堵塞的电池。用干燥的软毛刷小心地清洁通风孔。 • 避免不必要地将电池暴露在粉尘或污垢中。切勿将电池暴露在高湿度的环境中 (例如将其浸在水中或放在雨中)。如果电池浸湿，请如处理损坏的电池那样对其进行处理。将其隔离在不可燃的容器中，然后联系 Hilti 维修中心。 • 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。请勿触摸电池触点或从触点上去除出厂涂的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。中文 2369077 *2369077*...
Page 191 维护 -警告- 电击危险！电气部件的不当维修会造成包括灼伤在内的严重人身伤害。 ▶ 工具或设备的电气系统只能由受过培训的电气专业人员进行维修。 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产品交由 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。为确保安全和可靠的操作，仅使用 Hilti 原装备件、耗材和附件。经 Hilti 许可与产品搭配使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或访问：www.hilti.group 运输和存放无绳工具和电池的运输 -小心- 运输途中的意外启动！ ▶ 运输产品前务必将电池取出！ ▶ 取下电池。 ▶ 切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导电材料或其它电池分开 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。 ▶ 请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。 ▶ 每次使用前以及长时间运输前后都要检查产品和电池是否损坏。...
Page 192 废弃处置 -警告- 废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不要将电动工具、电子设备和电池扔进家庭垃圾中！制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。更多信息关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=2369075&id=2369077 操作说明末尾也提供二维码链接。中文 2369077 *2369077*...
Page 196 *2369077* 2369077 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20230427...

Hilti NURON SF 10W-22 Original Operating Instructions

Available languages

Quick Links

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hilti NURON SF 10W-22

Summary of Contents for Hilti NURON SF 10W-22
