Preparación de la Instalación

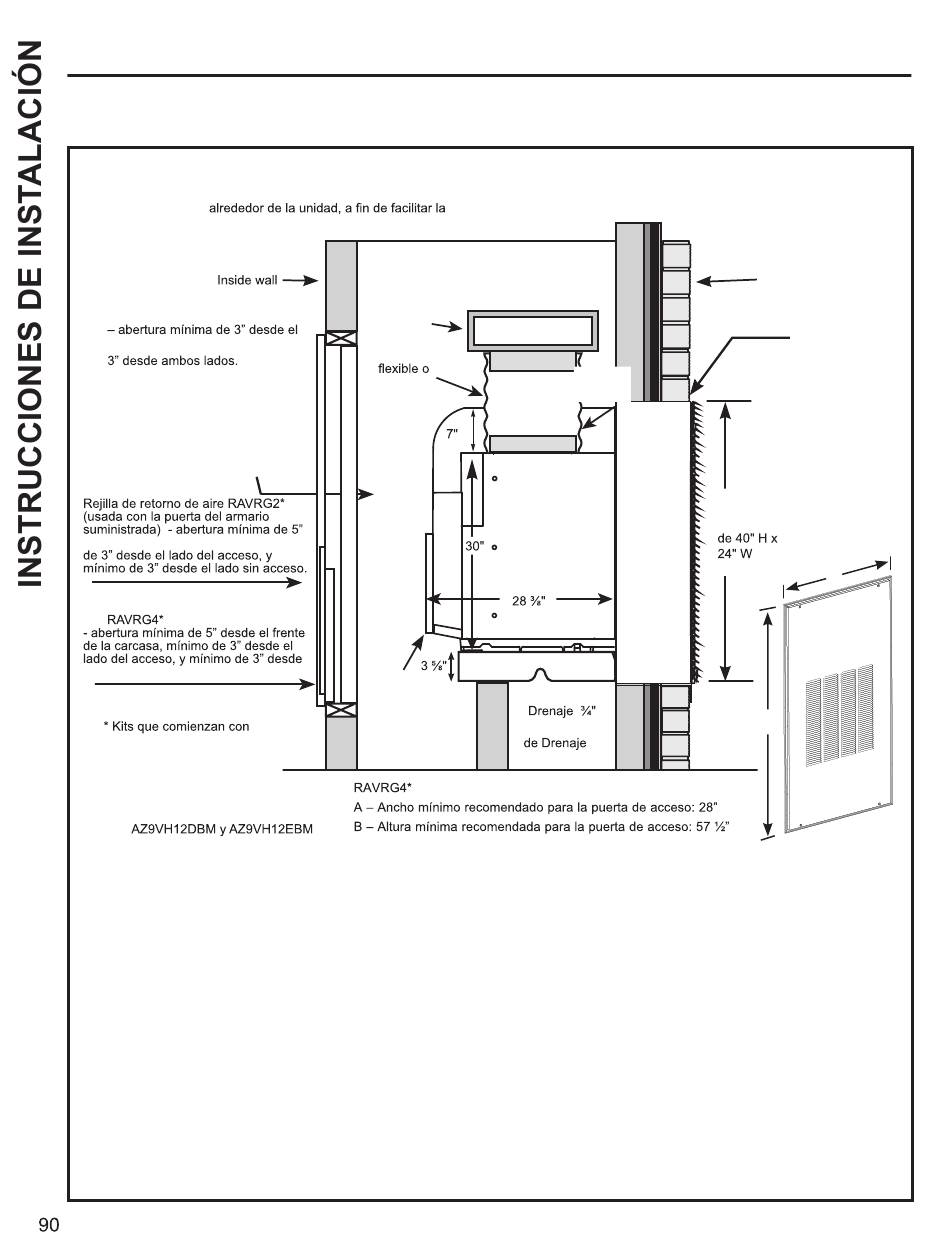

ARMARIO UTILITARIO TÍPICO Y DIMENSIONES
Nota: Se recomienda dejar espacio adicional
instalación y el acceso al servicio técnico.
• INSTALACIÓN FRONTAL
frente de la carcasa y mínimo de
• INSTALACIÓN LATERAL
Opción 1
desde el frente de la carcasa, mínimo
Opción 2
Panel de acceso con rejilla de retorno de
aire
el lado sin acceso
aplicable en los modelos
(Sólo como Referencia)
Vista Lateral
Conducto
Rígido
Conducto
rígido
Inidad
Soporte
del
Filtro
Accesorios de
Plataforma
Segura
Salida de
descarga
de aire
Plénum
de Pared
Abertura
del plénum
Pared Exterior
Tapajuntas
suministrado
Exterior/ Afuera
A
B
