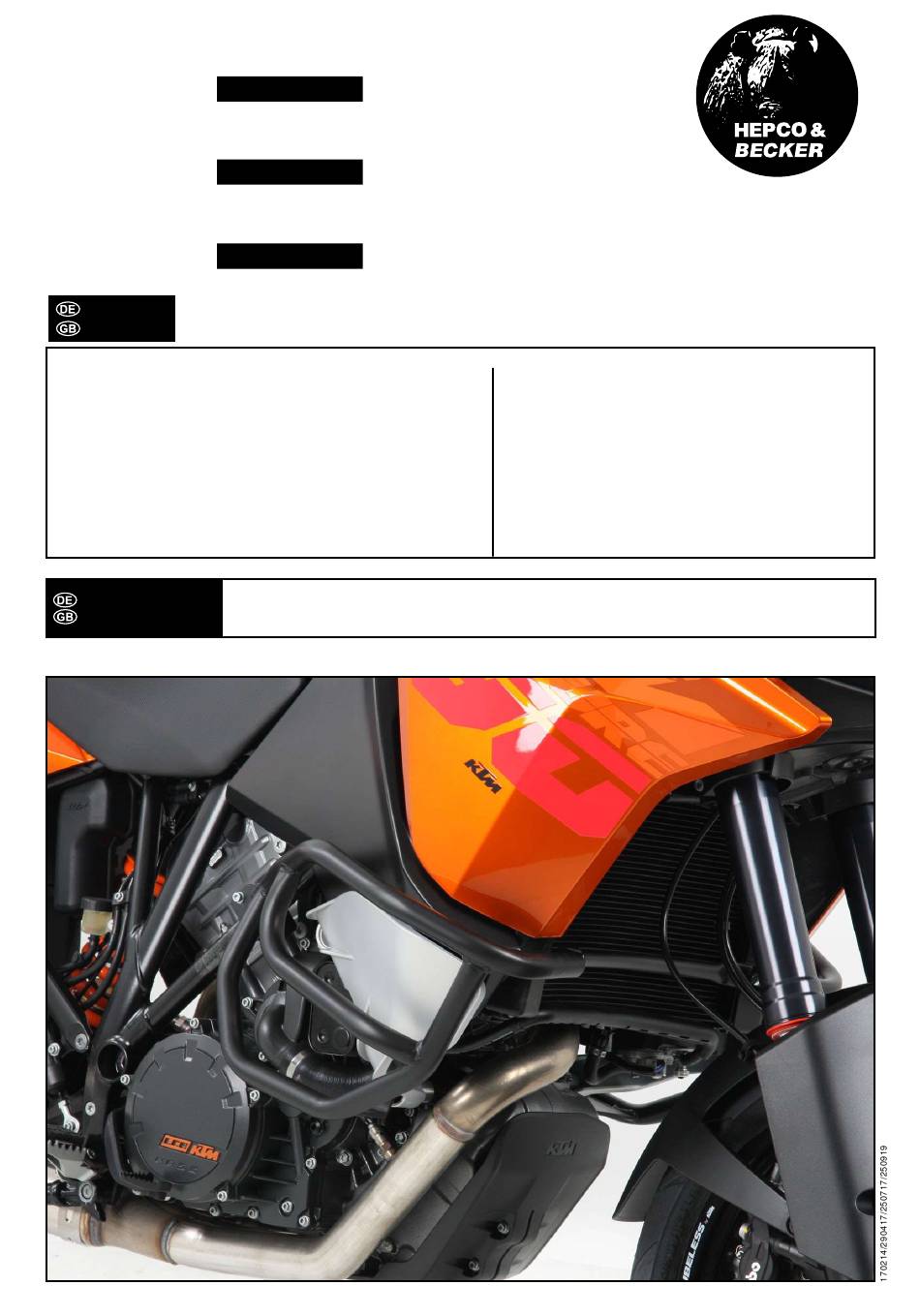

hepco & becker 5017519 00 01 Quick Start Manual

Motorschutzbügel/ Engine guard
KTM 1050 / 1190 Adventure
501
Artikel Nr.: / Item-no.:
KTM 1090 Adventure
ab Baujahr 2017 / from date of manufacture 2017
501
Artikel Nr.: / Item-no.:
KTM 1290 Super Adventure
ab Baujahr 2015 / from date of manufacture 2015
501
Artikel Nr.: / Item-no.:
INHALT
CONTENTS
1 700008190
1 700008191
1 700008192
1 Schraubensatz:
2 Kunststoff-Klemmbackensatz Ø28 (mit Gewindeplatte)
2 Zylinderschrauben Innensechskant M10x90
4 Zylinderschrauben Innensechskant M6x55
2 Zylinderschrauben Innensechskant M8x20
4 U-Scheiben Ø6,4
2 U-Scheiben Ø8,4
2 U-Scheiben Ø10,5
2 Stahldistanz Ø20xØ13x25mm, schwarz
EINSCHRÄNKUNG
LIMITATION
7519
00 01
schwarz/black
7556
00 01
schwarz/black
7533
00 01
schwarz/black
Motorschutzbügel links
Motorschutzbügel rechts
Verbindungsbügel
Dieser Motorschutzbügel ist nicht kombinierbar mit der Original-KTM-Alu Motorschutzplatte.
This engine guard is not combinable with the original-KTM-Alu skid plate.
1 700008190
1 700008191
1 700008192
1 Screw Set:
2 frame adapter set Ø28 with threaded plate
2 allen screw M10x90
4 allen screw M6x55
2 allen screw M8x20
4 washer Ø6,4
2 washer Ø8,4
2 washer Ø10,5
2 steel spacer Ø20xØ13x25mm, black
engine guard left
engine guard right
bracing bow
1
