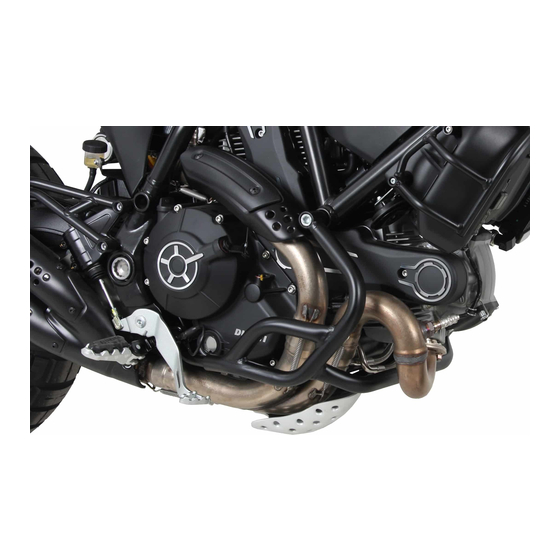

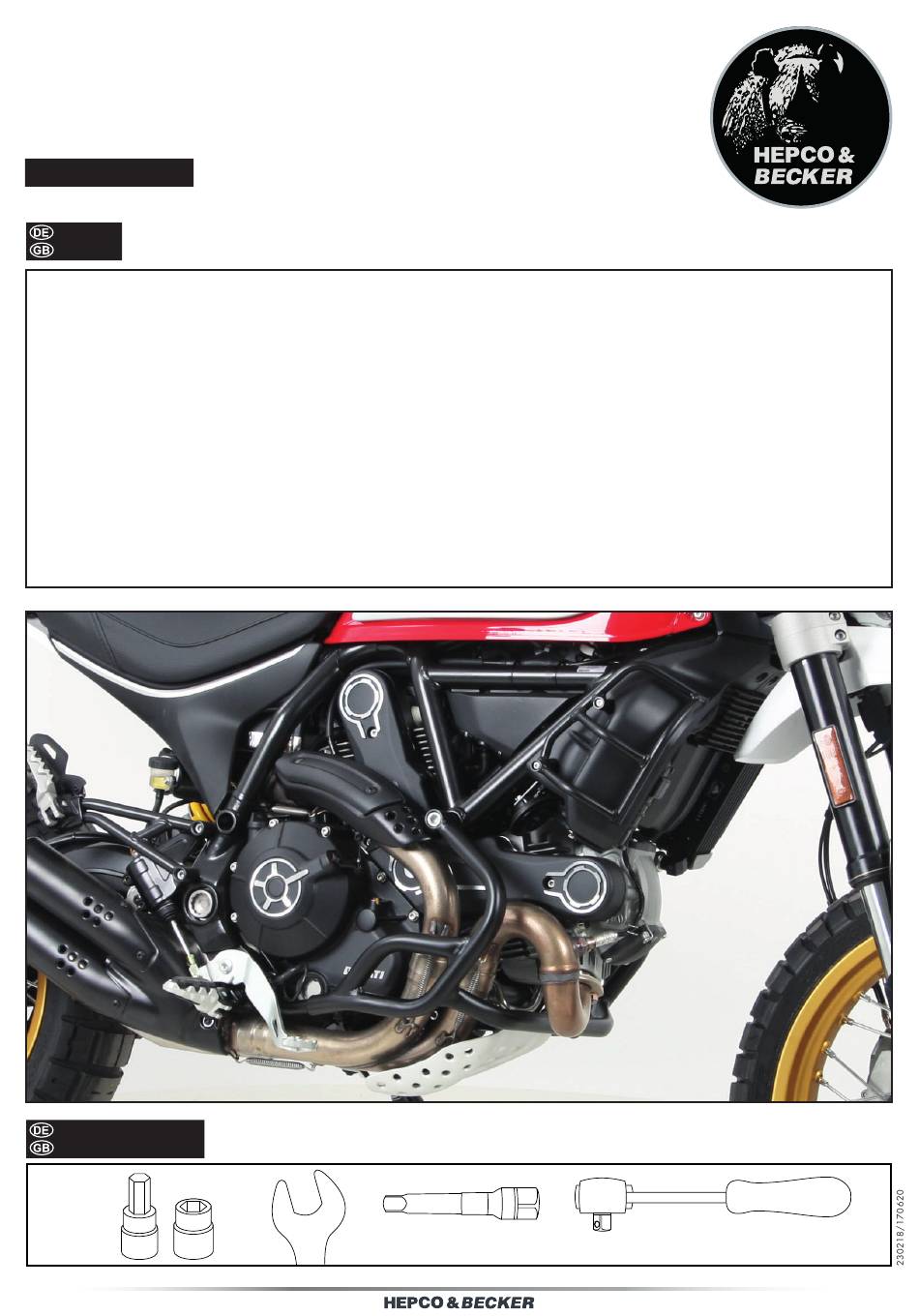

Motorschutzbügel/ Engine guard
DUCATI Scrambler Desert Sled
2017-
Artikel Nr.: / Item-no.:
7574
501
00 01
schwarz/black
INHALT
CONTENT
1x 700009907 Motorschutzbügel links
1x 700009908 Motorschutzbügel rechts
1x 700009909 Schraubensatz:
1x Halteblech
1x Linsenschraube M10x60
1x Zylinderschraube M12x350
1x Senkkopfschraube M10x65
1x U-Scheibe ø10,5
1x Aludistanz ø25xø11x20
1x Aludistanz ø20xø11x10
2x Aludistanz ø20xø13x10
1x Kunststoffstopfen M12
1x Verbindungsstück Ø25
1x Kabelbinder klein
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Set
Verlängerung/extension
1x 700009907 Engine guard left
1x 700009908 Engine guard right
1x 700009909 Screw kit:
1x Holding plate
1x Filister head screw M10x60
1x Allen screw M12x350
1x Countersunk screw M10x65
1x Washer ø10,5
1x Alu spacer ø25xø11x20
1x Alu spacer ø20xø11x10
2x Alu spacer ø20xø13x10
1x Plastic plug M12
1x Connector Ø25
1x Cable tie
Ratsche/Ratchet
1
Advertisement
Related Manuals for hepco & becker 5017574 00 01
Summary of Contents for hepco & becker 5017574 00 01
- Page 1 Motorschutzbügel/ Engine guard DUCATI Scrambler Desert Sled 2017- Artikel Nr.: / Item-no.: 7574 00 01 schwarz/black INHALT CONTENT 1x 700009907 Motorschutzbügel links 1x 700009907 Engine guard left 1x 700009908 Motorschutzbügel rechts 1x 700009908 Engine guard right 1x 700009909 Schraubensatz: 1x 700009909 Screw kit: 1x Halteblech 1x Holding plate 1x Linsenschraube M10x60...
- Page 2 First remove the brake cylinder linkage by loosening the retaining clip. Then remove the foot brake lever and the holding plate of the brake light switch underneath. Now carefully dismantle the switch and join it with the retaining pla- te, secure with the cable tie. 5017574 00 01...
- Page 3 Montage Motorschutzbügel rechts oben: An der Motoraufhängung. Zylinderschraube M12 x 350 durch Motorschutzbügel und Aufhängung durchstecken. Fastening of the engine guard top right: At the engine bolting. Stick the allen screw M12 x 350 through engine guard and suspension. 5017574 00 01...
- Page 4 M10x65. Zwischen Bügel und Rah- men die Aludistanz ø20xø11x10 fügen. Fastening of the engine guard bottom left: Behind the switchgear with the counter- sunk screw M10x65. Add the alu spacer ø20xø11x10 between engine guard and frame. 5017574 00 01...
- Page 5 Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage. Hepco & Becker GmbH Tel.: +49 (0)6331 - 1453 - 100 An der Steinmauer 6 Fax: +49 (0)6331 - 1453 - 120 D-66955 Pirmasens eMail: vertrieb@hepco-becker.de Germany www.hepco-becker.de 5017574 00 01...
