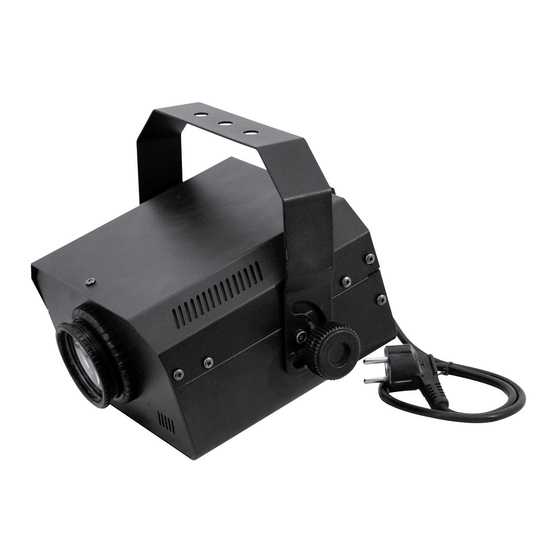

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED WF-10 DMX Water Effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer 51918543 This user manual is valid for the article number 51918543 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/22 00057180.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED WF-10 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Page 6: Gerätebeschreibung
• Dimmer • Manueller Fokus • Anschlussfertig mit Netzleitung und Schutzkontaktstecker • Adressierung und Einstellung über Steuereinheit mit 4-stelliger LED-Anzeige • Perfekt für die Kombination mit EUROLITE KLS-Scheinwerfersets mit Kaltgeräteausgängen • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich Geräteübersicht (1) Objektivlinse (2) Fokus (3) Gehäuse... -
Page 7: Installation
INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 8: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. -
Page 9: Standalone-Betrieb
Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange- schlossen sind. Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und Signal (+) ein 120 Widerstand eingelötet ist. -
Page 10: Bedienung
Eigenschaften sind im Folgenden aufgeführt. Adressierung des Geräts Jeder EUROLITE LED WF-10 belegt 2 DMX-Kanäle. Über das Control Board können Sie DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert. Wenn Sie die Startadresse z. B. auf 3 definieren, belegt der Projektor die Steuerkanäle 3 bis 4. -
Page 11: Dmx-Protokoll
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren. DMX-Protokoll Steuerkanal 1 - Dimmerintensität Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 2 - Bewegung Decimal Hexad. -
Page 12: Sicherungswechsel
Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher. -
Page 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED WF-10. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 14 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 15: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 16: Description
• Manual focus • Ready for connection with power cord and safety-plug • Addressing via control panel with 4-digit LED display • Perfect for use with EUROLITE KLS spotlight sets with IEC outputs • DMX control via every standard DMX controller Overview... -
Page 17: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 18: Dmx-512 Connection / Connection Between Fixtures
carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. -
Page 19: Stand-Alone Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master device. On the rear panel of the EUROLITE LED WF-10 you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Page 20: Operation
Addressing Each EUROLITE LED WF-10 occupies 2 DMX-channels. The Control Board allows you to select the DMX starting address, which is defined as the first channel from which EUROLITE LED WF-10 will respond to the controller. If you set, for example, the address to channel 3, the LED WF-10 will use the channel 3 to 4 for control. -
Page 21: Dmx-Protocol
DMX-protocol Control-channel 1 - Dimmer intensity Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Gradual adjustment of the dimmer intensity from 0 to 100 % Control-channel 2 - Movement Decimal Hexad. Percentage Feature 0 63 00 3F 0% 25% Movement water effect and colors 64 127 40 7F... -
Page 22: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 34 W Number of DMX channels: DMX512 connection: 3-pin XLR Number of LEDs: Type of LEDs: 10 W LED beam angle: 35° Dimensions: 220 x 265 x 190 mm Weight: 2.6 kg Maximum ambient temperature T...
