ONDA 130-140-160
TORQUAY 130 - 140 - 160
TORQUAY 130 -140 - 160
Via dell'Elettronica 9 36016 Thiene (VI) ITALY | I+39 0445 827469 | info@eforma.it | www.eforma.it
1

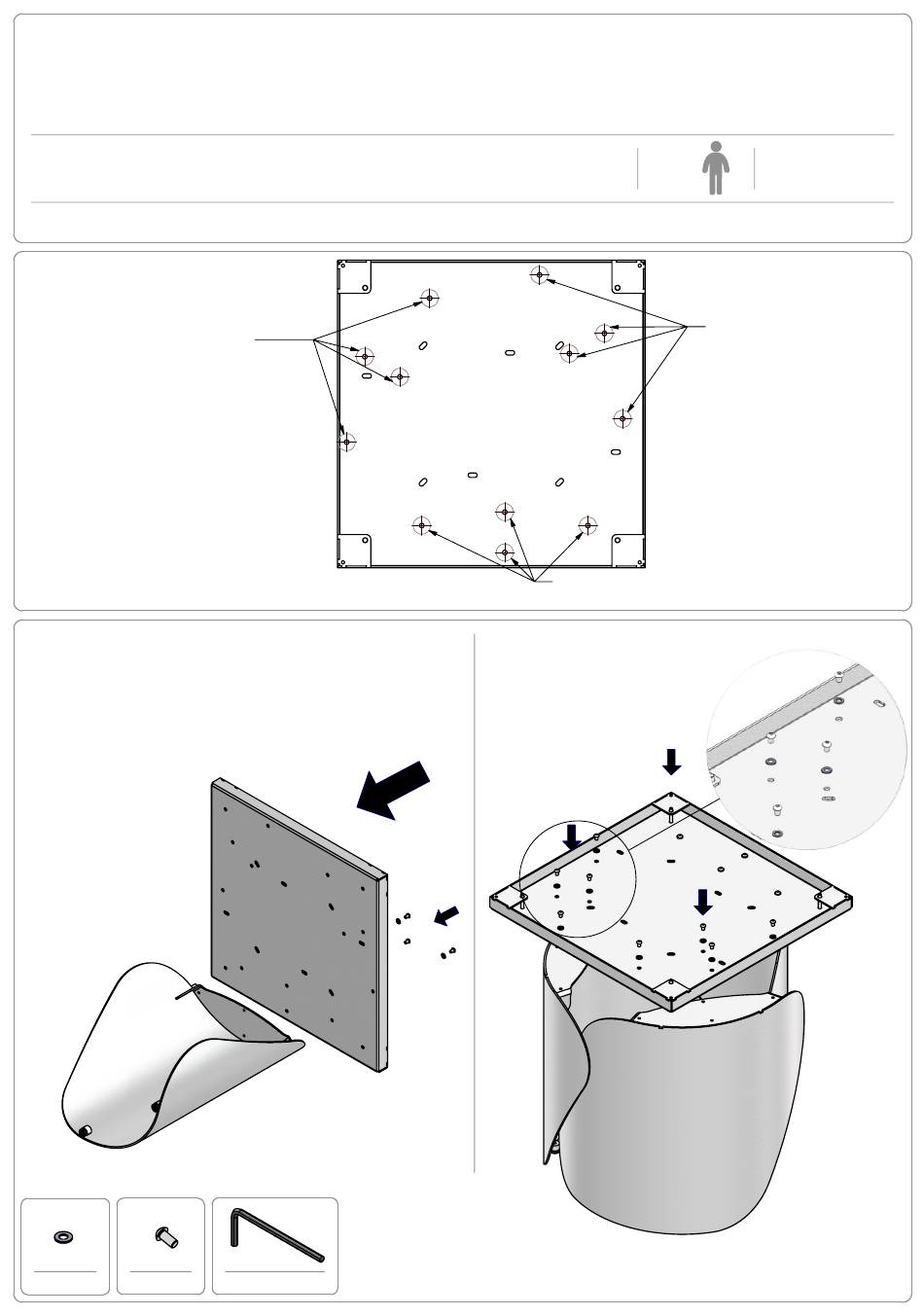

INDIVIDUARE LE FORATURE SUL TELAIO
LOCATE THE HOLES ON THE FRAME
INDIVIDUARE LE FORATURE
LOCATE THE HOLES
2
FISSARE LE GAMBE AL TELAIO
FIX THE LEGS TO THE FRAME
A
ASSEMBLARE LA PRIMA GAMBA SUL FIANCO
ASSEMBLE THE FIRST LEG ON THE SIDE
12x M8x16
12x 8x16
1x 5
Design Ollen Pal
INDIVIDUARE LE FORATURE
LOCATE THE HOLES
B
ASSEMBLARE LE DUE GAMBE RIMANENTI
ASSEMBLE THE TWO REMAINING LEGS
Istruzioni di montaggio
Assembly instruction
Montageanleitung
Manuel d'installation
Manual de installacion
Data
2x
24/05/2023
INDIVIDUARE LE FORATURE
LOCATE THE HOLES
