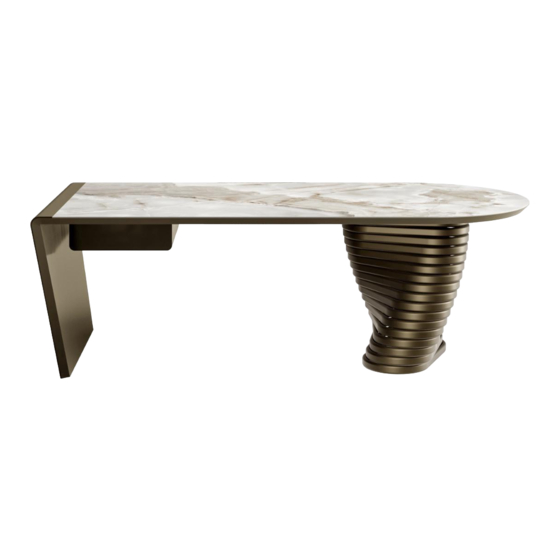

DESK
Via dell'Elettronica 9 36016 Thiene (VI) ITALY | I+39 0445 827469 | info@eforma.it | www.eforma.it
1
INSERIRE VITI E SPINE NELLA GAMBA
INSERT SCREWS AND PINS INTO THE LEG
2
ASSEMBLARE IL TELAIO ALLA GAMBA
ASSEMBLE THE FRAME TO THE LEG
Design Ollen Pal
Istruzioni di montaggio
Assembly instruction
Montageanleitung
Manuel d'installation
Manual de installacion
Data
2x
01/03/2023
4x M8
3x Ø10X40
1x 5
7x M8x20
7x 8X16
Advertisement
Table of Contents
Related Manuals for diotti TORQUAY DESK
Summary of Contents for diotti TORQUAY DESK
- Page 1 Istruzioni di montaggio Assembly instruction Montageanleitung Manuel d'installation Manual de installacion Data DESK Design Ollen Pal 01/03/2023 Via dell'Elettronica 9 36016 Thiene (VI) ITALY | I+39 0445 827469 | info@eforma.it | www.eforma.it INSERIRE VITI E SPINE NELLA GAMBA INSERT SCREWS AND PINS INTO THE LEG 4x M8 3x Ø10X40 ASSEMBLARE IL TELAIO ALLA GAMBA...
- Page 2 ASSEMBLAGGIO GAMBA CILINDRO ASSEMBLAGGIO GAMBA HIDALGO CILINDRO LEG ASSEMBLY HIDALGO LEG ASSEMBLY 4x Ø35X14 4x M8x45 4x 8X16 1x 5 FORI HOLES ASSEMBLAGGIO GAMBE ONDA ASSEMBLAGGIO GAMBA TORQUAY ONDA LEG ASSEMBLY TORQUAY LEG ASSEMBLY 1x 5 8x M8x20 8x 8X16 FORI HOLES ASSEMBLAGGIO GAMBA ROTOLO...
- Page 3 POSIZIONAMENTO PIANO TOP PLACEMENT FISSAGGIO ORIZZONTALE PIANO TOP HORIZONTAL FIXING RUOTARE IN SENSO ORARIO SINO A FINE CORSA ROTATE CLOCKWISE TO THE STOP 1x 6 FISSAGGIO VERTICALE PIANO TOP VERTICAL FIXING 1x 5 7x M8x45 7x 8X16...
- Page 4 ASSEMBLAGGIO CASSETTO DRAWER ASSEMBLY 4x M8x45 1x 5 4x 8X16...
