hepco & becker 5017611 00 01 Quick Start Manual

Engine guard

Download this manual

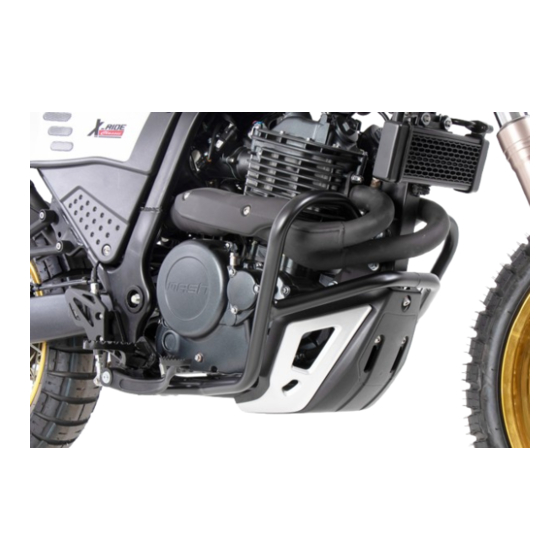

Motorschutzbügel/ Engine guard

MASH X-Ride 650 classic

2020-

Artikel Nr.: / Item-no.:

7611

501

00 01

schwarz/black

INHALT

CONTENT

1x 700011276 Motorschutzbügel links

1x 700011277 Motorschutzbügel rechts

1x 700011278 Schraubensatz:

2x Linsenschraube M10x1,25x30

1x Zylinderschraube M10x85

1x Selbstsichernde Mutter M10

4x U-Scheibe Ø10,5

1x Verbindungsstück Ø25

BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

Set

Verlängerung/extension

1x 700011276 Engine guard left

1x 700011277 Engine guard right

1x 700011278 Screw kit:

2x Filister head screw M10x1,25x30

1x Allen screw M10x85

1x Self lock nut M10

4x Washer Ø10,5

1x Connector Ø25

Ratsche/Ratchet

Need help?

Do you have a question about the 5017611 00 01 and is the answer not in the manual?

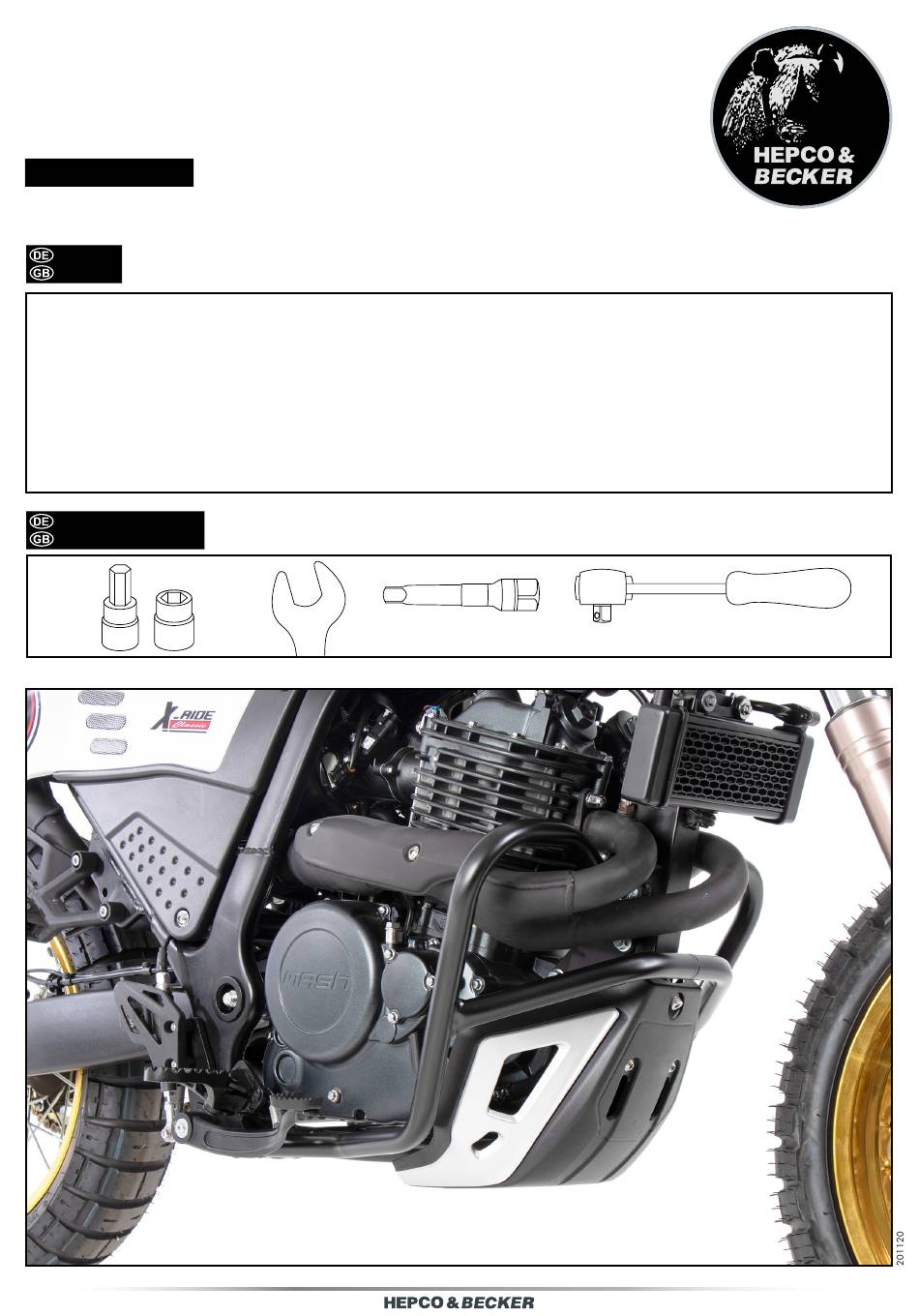

Page 1 Motorschutzbügel/ Engine guard MASH X-Ride 650 classic 2020- Artikel Nr.: / Item-no.: 7611 00 01 schwarz/black INHALT CONTENT 1x 700011276 Motorschutzbügel links 1x 700011276 Engine guard left 1x 700011277 Motorschutzbügel rechts 1x 700011277 Engine guard right 1x 700011278 Schraubensatz: 1x 700011278 Screw kit: 2x Linsenschraube M10x1,25x30 2x Filister head screw M10x1,25x30 1x Zylinderschraube M10x85...
Page 2 Fahrtrichtung/driving direction Die Montage erfolgt an der nun freien Bohrung mit der Zylinderschraube M10x85 und U- Scheibe Ø10,5. Fastening of the engine guard front left: On the now free boring with the allen screw M10x85 and washer Ø10,5. 5017611 00 01...
Page 3 Put the two crash bars together at the front. Montage Motorschutzbügel vorne rechts: An der bereits montierten Zylinderschraube mit U-Scheibe Ø10,5 sowie selbstsichernder Mutter M10. Fastening of the engine guard front right: On the already mounted allen screw with washer Ø10,5 and self-lock nut M10. 5017611 00 01...
Page 4 Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage. Hepco & Becker GmbH Tel.: +49 (0)6331 - 1453 - 100 An der Steinmauer 6 Fax: +49 (0)6331 - 1453 - 120 D-66955 Pirmasens eMail: vertrieb@hepco-becker.de Germany www.hepco-becker.de 5017611 00 01...
