Français

PROTECTION CONTRE LES CORPS SOLIDES ET LIQUIDES (INDICE IP)

Cette enceinte est protégée contre la pénétration des corps solides et liquides avec un indice de protection IP55
conforme à la norme EN 60529.
Utilisez uniquement des câbles ayant les diamètres suivants :
avec presse-étoupes PG9 => diamètre entre 4 et 8 mm
Fixez correctement le presse-étoupe à l'aide de l'écrou de serrage en plastique.

2. CONNEXIONS

BRANCHEMENT ET RELANCE DU SIGNAL AUDIO

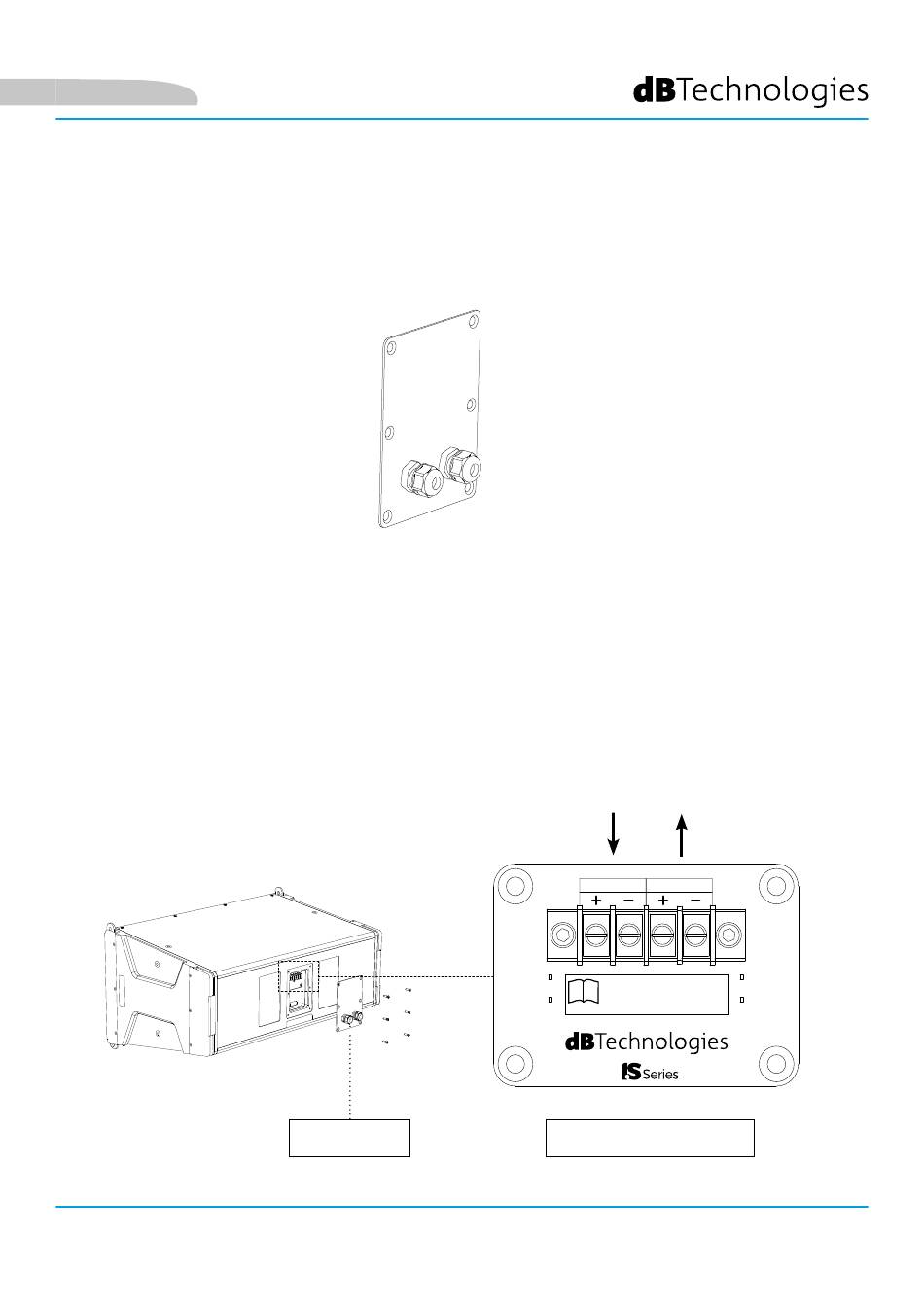

L'entrée audio et le relais vers une autre enceinte s'effectuent via une borne à pinces protégée par un panneau
métallique avec presse-étoupe PG9 facilement démontable en dévissant les quatre vis qui le fixent au caisson.
Brancher la source audio (provenant par exemple d'un amplificateur ou d'une autre enceinte) à la borne INPUT
à l'aide d'un câble à deux fils en respectant la polarité indiquée à proximité des connecteurs (positif avec positif,
négatif avec négatif). La relance vers une autre enceinte s'effectue de la même manière : connecter la sortie LINK
de l'enceinte à l'entrée INPUT de l'enceinte suivante en respectant la polarité (positif avec positif, négatif
avec négatif).
IS 210L
PANNEAU PG9
PARALLEL
AUDIO
SPEAKER
SOURCE
INPUT LINK
i Installation must be performed
complying with user's manual
information and to related
instruction provided.
PANNEAU BARRIER STRIP
Cod. 420120422 REV. 1.0
47
