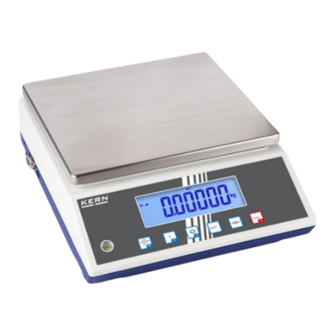

KERN FCB Operating Instructions Manual

Hide thumbs Also See for FCB:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Betriebsanleitung
Operating instructions
Notice d'utilisation
KERN FCB
Version 1.3
2023-09
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
TFCB-A_TFCB-B-BA-def-2313
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

Advertisement

Table of Contents
loading

Related Manuals for KERN FCB

Summary of Contents for KERN FCB

  • Page 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Operating instructions Notice d’utilisation KERN FCB Version 1.3 2023-09 TFCB-A_TFCB-B-BA-def-2313...
  • Page 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Други езикови версии ще намерите в сайта www.kern-sohn.com/manuals Jiné jazykové verze najdete na stránkách www.kern-sohn.com/manuals Flere sprogudgaver findes på websiden www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals...

  • Page 3: Table Of Contents

    KERN FCB Version 1.3 2023-09 Betriebsanleitung Tischwaage Inhalt Technische Daten ....................4 Konformitätserklärung ..................7 Geräteübersicht ....................8 Komponenten ....................8 Bedienungselemente ..................9 3.2.1 Tastaturübersicht ..................... 9 3.2.2 Numerische Eingabe ..................10 3.2.3 Anzeigenübersicht ...................10 Grundlegende Hinweise (Allgemeines) .............. 11 Bestimmungsgemäße Verwendung.............
  • Page 4 7.8.1 Externe Justierung <CalExt> ..............17 Externe Justierung mit benutzerdefiniertem Justiergewicht < caleud > ..18 7.8.2 Gravitationskonstante Justierort < graadj > ..........20 7.8.3 Gravitationskonstante Aufstellort < grause > ..........21 7.8.4 Eichung ......................22 Basisbetrieb ....................... 24 Ein-/Ausschalten..................24 Einfaches Wägen ..................24 Nullstellen ....................
  • Page 5 Applikationsmenü ..................50 14.3 Setup-Menü ....................51 Übersicht < setup> ..................51 14.3.1 Kommunikation mit Peripheriegeräten über KUP-Anschluss ......61 15.1 KERN Communications Protocol (KERN Schnittstellenprotokoll) .... 62 15.2 KERN Alibispeicher .................. 63 15.3 Ausgabe-Funktionen ................64 Summiermodus < sum > ................64 15.3.1 Datenausgabe nach Drücken der PRINT-Taste <...

  • Page 6: Technische Daten

    1 Technische Daten KERN FCB 6K-5 FCB 12K-4 FCB 30K-4 Artikelnummer / Typ TFCB 6K-5-A TFCB 12K-4-A TFCB 30K-4-A Ablesbarkeit (d) 0,05 g 0,1 g 0,2 g Wägebereich (Max) 6.000 g 12 kg 30 kg Reproduzierbarkeit 0,05 g 0,1 g 0,2 g Linearität...
  • Page 7 FCB 30K-3DM KERN FCB 6K-3DM FCB 15K-3DM Artikelnummer / Typ TFCB 6K-3DM-A TFCB 15K-3DM-A TFCB 30K-3DM-A Ablesbarkeit (d) 1 g / 2 g 2 g / 5 g 5 g / 10 g Wägebereich (max) 3.000 g / 6.000 g...
  • Page 8 FCB 30K1 KERN FCB 8K0.1 FCB 12K1 Artikelnummer / Typ TFCB 8K-4-B TFCB 12K-3-B TFCB 30K-3-B Ablesbarkeit (d) 0,1 g Wägebereich (max) 8 kg 12 kg 30 kg Reproduzierbarkeit 0,1 g Linearität ± 0,3 g ± 3 g ± 3 g...

  • Page 9: Konformitätserklärung

    ➢ Es herrschen ideale Umgebungsbedingungen für hochauflösenden Zählungen ➢ Die Zählteile haben keine Streuung ** Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen: ➢ Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen) ➢ Die Zählteile streuen Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce TFCB-A_TFCB-B-BA-def-2313...

  • Page 10: Geräteübersicht

    3 Geräteübersicht 3.1 Komponenten Pos. Bezeichnung Pos. Bezeichnung Wägeplatte KUP-Anschluss (KERN Universal Port) Anzeige Anschluss Netzadapter Tastatur Fußschraube Libelle Transportsicherung Anschluss Diebstahlsicherung Batteriefach TFCB-A_TFCB-B-BA-def-2313...

  • Page 11: Bedienungselemente

    3.2 Bedienungselemente 3.2.1 Tastaturübersicht Taste Name Funktion im Funktion im Menü Bedienmodus ➢ Ein-/Ausschalten ➢ Navigationstaste  (langer Tastendruck) ➢ Menüebene zurück ➢ Hinterleuchten der ON/OFF-Taste Anzeige Ein- ➢ Menü verlassen / zurück /Ausschalten in den Wägemodus (kurzer Tastendruck) ➢ Tarieren ➢...

  • Page 12: Numerische Eingabe

    3.2.2 Numerische Eingabe Taste Bezeichnung Funktion Ziffer anwählen Eingabe bestätigen. Die Taste wiederholt für jede ➔ Navigationstaste Stelle drücken. Warten, bis das numerische Eingabefenster erlischt.  Blinkende Ziffer (0 – 9) verringern Navigationstaste  Blinkende Ziffer (0 – 9) erhöhen Navigationstaste 3.2.3 Anzeigenübersicht Position...

  • Page 13: Grundlegende Hinweise (Allgemeines)

    • Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. • Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 4.3 Gewährleistung Gewährleistung erlischt bei •...

  • Page 14: Prüfmittelüberwachung

    Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

  • Page 15: Auspacken, Aufstellung Und Inbetriebnahme

    7 Auspacken, Aufstellung und Inbetriebnahme 7.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Am Aufstellort folgendes beachten: •...

  • Page 16: Auspacken Und Prüfen

    Kontrollieren, ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn die Angaben an der Waage (Aufkleber) und die ortsübliche Netzspannung identisch sind. Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Wichtig: ➢...

  • Page 17: Akkubetrieb (Optional)

    7.5 Akkubetrieb (optional)  Akku und Ladegerät sind aufeinander abgestimmt. Nur den ACHTUNG mitgelieferten Netzadapter benutzen.  Waage während des Ladevorgangs nicht benutzen.  Der Akku kann nur durch denselben oder durch einen von Hersteller empfohlen Typ ersetzt werden.  Der Akku ist nicht gegen alle Umwelteinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren.

  • Page 18: Anschluss Von Peripheriegeräten

    Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 7.7 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben.

  • Page 19: Externe Justierung

    7.8.1 Externe Justierung <CalExt>  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt < Cal > angezeigt wird.  Mit ➔-Taste bestätigen, < CalExt > wird angezeigt.  Mit ➔-Taste bestätigen, das erste wählbare Justiergewicht wird angezeigt.

  • Page 20: Externe Justierung Mit Benutzerdefiniertem Justiergewicht < Caleud

     Justiergewicht auflegen und mit ➔-Taste bestätigen, < wait> gefolgt von < reMvld > wird angezeigt.  Wenn < reMvld > angezeigt wird, Justiergewicht entfernen.  Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück. Bei einem Justierfehler (z. B. Gegenstände befinden sich auf der Wägeplatte) erscheint im Display die Fehlermeldung <...
  • Page 21  Auswahl mit ➔-Taste bestätigen. < Zero >, < Put ld > gefolgt vom Gewichtswert des aufzulegenden Justiergewichts wird angezeigt.  Justiergewicht auflegen und mit ➔-Taste bestätigen, < wait > gefolgt von < reMvld > wird angezeigt.  Wenn < reMvld > angezeigt wird, Justiergewicht entfernen.

  • Page 22: Gravitationskonstante Justierort < Graadj

    7.8.3 Gravitationskonstante Justierort < graadj >  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt <Cal> angezeigt wird.  Mit ➔-Taste bestätigen, <CalExt> wird angezeigt.  Mit den Navigationstasten  < graadj > wählen. ...

  • Page 23: Gravitationskonstante Aufstellort < Grause

    7.8.4 Gravitationskonstante Aufstellort < grause >  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt <Cal> angezeigt wird.  Mit ➔-Taste bestätigen, <CalExt> wird angezeigt.  Mit den Navigationstasten  < grause > wählen. ...

  • Page 24: Eichung

    8 Eichung Allgemeines: Nach der EU-Richtlinie 2014/31EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): • Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird. • Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.
  • Page 25 Position Siegelmarken: Siegelstellen TFCB-A_TFCB-B-BA-def-2313...

  • Page 26: Basisbetrieb

    9 Basisbetrieb 9.1 Ein-/Ausschalten Einschalten:  ON/OFF-Taste drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Warten bis die Gewichtsanzeige erscheint. Die Waage ist jetzt mit der zuletzt aktiven Applikation einsatzbereit. Ausschalten:  ON/OFF-Taste gedrückt halten bis die Anzeige erlischt. 9.2 Einfaches Wägen ...

  • Page 27: Nullstellen

    9.3 Nullstellen Um optimale Wägeergebnisse zu erreichen, vor dem Wägen die Waage nullstellen. Nullstellen ist nur im Bereich ± 2% Max. möglich. Bei Werten größer ± 2% Max. erscheint die Fehlermeldung < zlimit >  Waage entlasten  ZERO-Taste drücken, um die Waage auf Null zu stellen. 9.4 Tarieren Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt...

  • Page 28: Wechsel-Taste Und F-Taste (Standardeinstellungen)

    9.5 Wechsel-Taste und F-Taste (Standardeinstellungen) Die Wechsel-Taste und F-Taste können mit verschiedenen Funktionen belegt werden. Folgende Funktionen sind standardmäßig (<default>) bei den verschiedenen Wägepplikationen eingestellt: Kurzer Tastendruck Langer Tastendruck ➢ Bei erstmaligem Drücken: ➢ Bruttogewichtswert anzeigen Weih Wägeeinheit einstellen ➢ Zwischen den Wägeeinheiten umschalten count ➢...

  • Page 29: Wägeeinheit Umschalten

    9.5.1 Wägeeinheit umschalten Standardmäßig ist die Wechsel-Taste so eingestellt, dass durch einen kurzen Tastendruck zwischen der Wägeeinheit umgeschalten werden kann. Einheit aktivieren: Bei erstmaligem kurzem Drücken der -Taste kann die Einheit für die Schnellauswahl festgelegt werden.  -Taste drücken und warten bis die Anzeige blinkt.

  • Page 30: Bruttogewichtswert Anzeigen

    Andere Einheit aktivieren:  Menüeinstellung < unit> wählen und mit ➔- Taste bestätigen.  Warten, bis die Anzeige blinkt.  Mit den Navigationstasten  die Wägeeinheit wählen und mit ➔-Taste bestätigen. Die erforderlichen Einstellungen bei Auswahl einer Applikationseinheit (%, FFA) finden Sie in Kap. 11.4.2 und 11.4.3. 9.5.2 Bruttogewichtswert anzeigen Standardmäßig ist die Wechsel-Taste so eingestellt, dass durch einen langen...

  • Page 31: Bedienkonzept

    10 Bedienkonzept Werkseitig wird die Waage mit verschiedenen Applikationen (Wägen, Kontrollwägen, Zählen) ausgeliefert. Nach dem ersten Einschalten befindet sich die Waage in der Applikation <Wägen>. Im Applikationsmenü (s. Kap. 14.2) können Sie jedoch durch die Auswahl einer Applikation festlegen in welchem Modus die Waage nach dem Einschalten weiterhin arbeiten soll.
  • Page 32 Entsprechend der gewählten Applikation werden im Applikationsmenü nur die applikationsspezifischen Einstellungen angezeigt, sodass Sie ohne Umwege schnell ans Ziel kommen. • Informationen zu den applikationsspezifischen Einstellungen finden Sie bei der Beschreibung der jeweiligen Applikation. • Alle grundlegenden Einstellungen und Parameter, die sich auf den gesamten Betrieb der Waage auswirken sind im Setup Menü...

  • Page 33: Applikationsspezifische Einstellungen

    11 Applikation <Wägen> Die Durchführung einer einfachen Wägung und Tarierung ist in Kap. 9.2 bzw. 9.4 beschrieben. Weitere spezifische Einstellmöglichkeiten finden Sie in den folgenden Kapiteln. Falls die Applikation <Wägen> nicht bereits aktiv ist, wählen Sie die Menüeinstellung < mode >  < weih >, s. Kap. 10 11.1 Applikationsspezifische Einstellungen Menü...
  • Page 34 Übersicht (eichfähige Modelle): Ebene 1 Ebene 2 Ebene 3 Beschreibung / Kapitel Aufgelegtes Gewicht als PRE-TARE Wert übernehmen, s. Ptare actuAl Kap. 11.2.1 PRE-TARE manuAl Taragewicht numerisch eingeben, s. Kap. 11.2.2 CLEAR PRE-TARE Wert löschen hold Start Hold-Funktion, s. Kap. 11.3 Unit Mit dieser Funktion wird festgelegt, in welcher Wägeeinheit das Resultat angezeigt wird, s.

  • Page 35: Pre-Tare

    11.2 PRE-Tare 11.2.1 Aufgelegtes Gewicht als PRE-TARE Wert übernehmen < Ptare >  < actuAl >  Wägebehälter auflegen Menüeinstellung < Ptare > aufrufen und mit ➔-Taste  bestätigen.  Für die Übernahme des aufgelegten Gewichts als PRE- TARE Wert mit den Navigationstasten  < actuAl > wählen: Mit ➔-Taste bestätigen.

  • Page 36: Bekanntes Taragewicht Numerisch Eingeben

    11.2.2 Bekanntes Taragewicht numerisch eingeben < Ptare >  < manuAl >  Menüeinstellung < Ptare > aufrufen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  die Einstellung < manuAl > wählen und mit ➔-Taste bestätigen.  Bekanntes Taragewicht eingeben, numerische Eingabe s.

  • Page 37: Wägeeinheiten

    11.4 Wägeeinheiten 11.4.1 Wägeeinheit einstellen  Menüeinstellung < unit> wählen und mit ➔- Taste bestätigen.  Warten, bis die Anzeige blinkt.  Mit den Navigationstasten  die Wägeeinheit wählen und mit ➔-Taste bestätigen. • Die erforderlichen Einstellungen bei Auswahl einer Applikationseinheit (FFA, %) finden Sie in Kap.

  • Page 38: Wägen Mit Multiplikationsfaktor Über Applikationseinheit

    11.4.2 Wägen mit Multiplikationsfaktor über Applikationseinheit <FFA> Hier legen Sie fest, mit welchem Faktor das Wägeergebnis (in Gramm) multipliziert wird. Somit kann z.B. ein bekannter Fehlerfaktor bei der Gewichtsermittlung gleich mitberücksichtigt werden.  Menüeinstellung < unit > wählen und mit ➔-Taste bestätigen.

  • Page 39: Applikation

    12 Applikation <Zählen> Falls die Applikation <Zählen> nicht bereits aktiv ist, wählen Sie die Menüeinstellung < mode >  < count >, s. Kap. 10 12.1 Applikationsspezifische Einstellungen Menü aufrufen: TARE-Taste drücken und gedrückt halten bis < apcmen > angezeigt wird. ...

  • Page 40: Applikation Anwenden

    12.2 Applikation anwenden 12.2.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchgeführt.
  • Page 41 Referenzstückzahl benutzerdefiniert:  Falls nötig, Wägebehälter auflegen und tarieren  Gewünschte Anzahl Referenzstücke auflegen.  Menüeinstellung < ref > aufrufen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  Einstellung < free > wählen und mit ➔-Taste bestätigen.  Das numerische Eingabefenster erscheint. ...
  • Page 42  Stückgewicht eingeben, numerische Eingabe s. Kap. 3.2.2, die aktive Stelle blinkt.  Mit ➔-Taste bestätigen. Die Waage befindet sich nunmehr im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden. 2. Teile zählen  Falls nötig, Wägebehälter auflegen und tarieren. ...

  • Page 43: Zielzählen

    12.2.2 Zielzählen Die Applikationsvariante <Zielzählen> ermöglicht Ihnen das Einwägen von Gütern auf eine bestimmte Zielstückzahl innerhalb festgelegter Toleranzgrenzen. Das Erreichen der Zielstückzahl wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarken) angezeigt. Optisches Signal: Die Toleranzmarken liefern folgende Informationen: Zielstückzahl über vorgegebener Toleranz Zielstückzahl innerhalb vorgegebener Toleranz Zielstückzahl unter vorgegebener Toleranz...
  • Page 44 Durchführung: 1. Zielstückzahl und Toleranzen definieren  Sicherstellen, dass sich die Waage im Zählmodus befindet und ein durchschnittliches Stückgewicht definiert ist (s. Kap. 12.2.1). Gegebenenfalls mit der -Taste umschalten.  Mit den Navigationstasten  die Einstellung < target > wählen und mit ➔-Taste bestätigen. <...
  • Page 45  Mit den Navigationstasten  die Einstellung < errlow > wählen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  die Wägeeinheit auswählen und mit ➔-Taste bestätigen.  Das numerische Eingabefenster erscheint. Die aktive Stelle blinkt.  Untere Toleranz eingeben (numerische Eingabe s. Kap. ...

  • Page 46: Applikation

    13 Applikation <Checkweighing> Falls die Applikation <Checkweighing> nicht bereits aktiv ist, wählen Sie die Menüeinstellung < mode  check >, s. Kap. 10 13.1 Applikationsspezifische Einstellungen Menü aufrufen:  TARE-Taste drücken und gedrückt halten bis <apcmen> angezeigt wird. Die Anzeige wechselt zu < chkmod> gefolgt von <target>. ...

  • Page 47: Applikation Anwenden

    13.2 Applikation anwenden 13.2.1 Zielwägen Die Applikationsvariante <Zielwägen> ermöglicht Ihnen das Einwägen von Gütern auf eine bestimmtes Zielgewicht innerhalb festgelegter Toleranzgrenzen. Das Erreichen des Zielgewichts wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarken) angezeigt. Optisches Signal: Die Toleranzmarken liefern folgende Informationen: Obergrenze Zielgewicht...
  • Page 48 Durchführung: 1. Zielgewicht und Toleranzen definieren  Mit den Navigationstasten  die Einstellung < target > wählen und mit ➔-Taste bestätigen. < value > wird angezeigt.  Mit ➔-Taste bestätigen, das numerische Eingabefenster erscheint. Die aktive Stelle blinkt.  Zielgewicht eingeben (numerische Eingabe s. Kap. 3.2.2) und bestätigen.
  • Page 49  Mit den Navigationstasten  die Einstellung < errlow > wählen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  die Wägeeinheit auswählen und mit ➔-Taste bestätigen.  Das numerische Eingabefenster erscheint. Die aktive Stelle blinkt.  Untergrenze für die Gewichtsabweichung eingeben ...

  • Page 50: Kontrollwägen

    13.2.2 Kontrollwägen Mit der Applikationsvariante <Kontrollwägen> können Sie überprüfen, ob das Wägegut innerhalb eines vorgegebenen Toleranzbereichs liegt. Die Über- oder Unterschreitung der Grenzwerte wird durch wird durch ein optisches (Toleranzmarken) und akustisches (sofern im Menü aktiviert) Signal angezeigt. Optisches Signal: Die Toleranzmarken liefern folgende Informationen: Einwaage über vorgegebener Toleranz Einwaage innerhalb vorgegebener Toleranz...
  • Page 51  Mit den Navigationstasten  die Einstellung < limlow > wählen.  Mit ➔-Taste bestätigen, das numerische Eingabefenster zur Eingabe des unteren Grenzwertes erscheint. Die aktive Stelle blinkt.  Unteren Grenzwert eingeben (numerische Eingabe s. Kap. 3.2.2) und bestätigen.  Die Waage kehrt zurück ins Menü...

  • Page 52: Menü

    14 Menü 14.1 Navigation im Menü Menü aufrufen: Applikationsmenü Setup Menü TARE-Taste drücken und gedrückt TARE- und ON/OFF-Taste gleichzeitig halten bis der erste Menüpunkt drücken und gedrückt halten bis der angezeigt wird erste Menüpunkt angezeigt wird Parameter wählen und einstellen: Blättern auf einer Ebene Mit den Navigationstasten lassen sich die einzelnen Menüblöcke der Reihe nach anwählen.

  • Page 53: Setup-Menü

    14.3 Setup-Menü Im Setup Menü haben Sie die Möglichkeit mit den Waageneinstellungen das Verhalten der Waage an Ihre Anforderungen (z.B. Umgebungsbedingungen, besondere Wägeprozesse) anzupassen. Diese Einstellungen sind global und unabhängig von der gewählten Applikation (ausgenommen: <buttons>). 14.3.1 Übersicht < setup> Nicht-eichfähige Modelle: weitere Ebenen / Beschreibung Ebene 1...
  • Page 54 Print intfce Rs232 RS 232-Schnittstelle* Datenausgab USB-d USB-Schnittstelle* WLAN-Schnittstelle* wlan *nur in Verbindung mit KUP-Schnittstelle Summiermodus ein-/ ausschalten, s. Kap. 15.3.1 prmode trig On, off manual Datenausgabe nach Drücken der PRINT-Taste, s. Kap. 15.3.2 On, off autopr Automatische Datenausgabe bei stabilem und positivem Wägewert s.
  • Page 55 BEEPER keys Akustisches Signal bei Tastendruck ein-/ausschalten Akustisches Signal Check Akustisches Signal aus Slow Langsam ch-ok Standard Fast Schnell Cont. Kontinuierlich Akustisches Signal aus Slow Langsam ch-lo Standard Fast Schnell Cont. Kontinuierlich Akustisches Signal aus Slow Langsam ch-hi Standard Fast Schnell Cont.
  • Page 56 buttons Standardeinstellungen, s. default Kap. 9.5 Tastenbelegung Taste deaktiviert Wägeeinheit einstellen, s. unit Kap. 11.4.1 Wägeapplikation mode auswählen, s. Kap. 10 HOLD-Funktion ausführen, hold s. Kap. 9.5.4 PRE-Tare-Einstellungen ptare öffnen, s. Kap. 11.2 spush f-key Referenzstückzahl   einstellen, s. Kap. 12.2.1 change lpush *nur für die Applikation...
  • Page 57 tarerg 100% Definition max. Tarierbereich, wählbar 10% - 100%. Tarierbereich  Numerische Eingabe s. Kap. 3.2.2 ztrack Automatische Nullnachführung [ <3d ] Zerotracking Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (z.B.
  • Page 58 Eichfähige Modelle: weitere Ebenen / Beschreibung Ebene 1 Ebene 2 Beschreibung Rs232 baud  1200 Kommunikation Usb-d 2400 4800 9600 14400 19200 38400 57600 115200 128000 256000 7dbits data 8dbits None parity even 1sbit stop 2sbits none handsh protoc TFCB-A_TFCB-B-BA-def-2313...
  • Page 59 Print intfce Rs232 RS 232-Schnittstelle* Datenausgab USB-d USB-Schnittstelle* WLAN-Schnittstelle* wlan *nur in Verbindung mit KUP-Schnittstelle Summiermodus ein-/ ausschalten, s. Kap. 15.3.1 prmode trig On, off manual Datenausgabe nach Drücken der PRINT-Taste, s. Kap. 15.3.2 On, off autopr Automatische Datenausgabe bei stabilem und positivem Wägewert s.
  • Page 60 BEEPER keys Akustisches Signal bei Tastendruck ein-/ausschalten Akustisches Signal Check Akustisches Signal aus Slow Langsam ch-ok Standard Fast Schnell Cont. Kontinuierlich Akustisches Signal aus Slow Langsam ch-lo Standard Fast Schnell Cont. Kontinuierlich Akustisches Signal aus Slow Langsam ch-hi Standard Fast Schnell Cont.
  • Page 61 buttons Standardeinstellungen, s. default Kap. 9.5 Tastenbelegung Taste deaktiviert Wägeeinheit einstellen, s. unit Kap. 11.4.1 Wägeapplikation mode auswählen, s. Kap. 10 HOLD-Funktion ausführen, hold s. Kap. 9.5.4 PRE-Tare-Einstellungen ptare öffnen, s. Kap. 11.2 spush f-key Referenzstückzahl   einstellen, s. Kap. 12.2.1 change lpush *nur für die Applikation...
  • Page 62 datime -2022- Jahr eingeben Datum und Uhrzeit 12-31 Monat und Tag eingeben daform 23. 5 9. 5 9 Uhrzeit eingeben (Stunden, Minuten, tiform Sekunden) units on, off Einheiten verfügbare Mit dieser Funktion wird festgelegt, welche Wägeeinheiten Wägeeinheiten / im applikationsspezifischen Menü <unit> zur Verfügung Applikationseinh stehen.

  • Page 63: Kommunikation Mit Peripheriegeräten Über Kup-Anschluss

    Die Ausgabe kann an einen Drucker, PC oder Kontrollanzeigen erfolgen. Umgekehrt können Steuerbefehle und Dateneingaben über die angeschlossenen Geräte erfolgen. Die Waagen der sind standardmäßig mit einem KUP-Anschluss (KERN Universal Port) ausgestattet. KUP-Anschluss Alle verfügbaren KUP-Schnittstellenadapter finden Sie in unserem Webshop unter: http://www.kern-sohn.com...

  • Page 64: Kern Communications Protocol (Kern Schnittstellenprotokoll)

    15.1 KERN Communications Protocol (KERN Schnittstellenprotokoll) KCP ist ein standardisierter Schnittstellen-Befehlssatz für KERN-Waagen, der das Abrufen und Steuern vieler Parameter und Gerätefunktionen erlaubt. KERN Geräte mit KCP kann man dadurch ganz einfach an Computer, Industriesteuerungen und andere digitale Systeme anbinden. Eine ausführliche Beschreibung finden Sie im Handbuch “KERN Communications Protocol”, verfügbar im Downloadbereich auf...

  • Page 65: Kern Alibispeicher

    MEMQID 15 → Der Datensatz, der unter der ID 15 gespeichert ist, wird zurückgegeben. o MEMQID 15 20 → Es werden alle Datensätze, die von ID 15 bis ID 20 gespeichert sind, zurückgegeben. Eine ausführliche Beschreibung finden Sie im Handbuch “KERN Communications Protocol”, verfügbar im Downloadbereich auf unserer KERN-Homepage (www.kern- sohn.com)

  • Page 66: Ausgabe-Funktionen

    15.3 Ausgabe-Funktionen 15.3.1 Summiermodus < sum > Mit dieser Funktion werden die einzelnen Wägewerte per Tastendruck in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben. Funktion aktivieren: Im Setup Menü die Menüeinstellung < Print >  < sum > aufrufen und mit ...
  • Page 67 Musterprotokoll (KERN YKB-01N): Menüeinstellung < prmode >  < weight  < gntprt  <Format> <short> > > Erste Wägung Zweite Wägung Dritte Wägung Anzahl Wägungen/ Gesamtsumme Musterprotokoll (KERN YKB-01N): Menüeinstellung < prmode >  < weight  < sglprt ...

  • Page 68: Datenausgabe Nach Drücken Der Print-Taste < Manual

    15.3.2 Datenausgabe nach Drücken der PRINT-Taste < manual > Funktion aktivieren:  Im Setup Menü die Menüeinstellung < print >  < prmode  < trig > > aufrufen und mit ➔-Taste bestätigen.  Für eine manuelle Datenausgabe mit den Navigationstasten  die Menüeinstellung <...

  • Page 69: Automatische Datenausgabe < Auto

    15.3.3 Automatische Datenausgabe < auto> Die Datenausgabe erfolgt automatisch ohne Drücken der PRINT-Taste, sobald die entsprechende Ausgabebedingung erfüllt ist, abhängig von der Einstellung im Menü. Funktion aktivieren und Ausgabebedingung einstellen: Im Setup Menü die Menüeinstellung < print >  < prmode ...

  • Page 70: Datenformat

    Musterprotokoll (KERN YKB-01N): 15.4 Datenformat Im Setup Menü die Menüeinstellung < print >  < prmode>   <weight >  <gntprt > aufrufen und mit ➔-Taste bestätigen. Mit den Navigationstasten  die Menüeinstellung < format > wählen und ...

  • Page 71: Wartung, Instandhaltung, Entsorgung

    Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 16.2 Wartung, Instandhaltung  Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.  Vor dem Öffnen vom Netz trennen. 16.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen...

  • Page 72: Kleine Pannenhilfe

    17 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...

  • Page 73: Fehlermeldungen

    18 Fehlermeldungen Fehlermeldung Erläuterung zlimit Nullstellbereich überschritten UnderZ Nullstellbereich unterschritten instab Last instabil wrong Justierfehler Unterlast Überlast Lo Bat Kapazität der Batterien / Akkus erschöpft TFCB-A_TFCB-B-BA-def-2313...

  • Page 74: Batteriegesetz

    19 Batteriegesetz Hinweis gemäß Batteriegesetz - BattG: INFORMATION • Die nachfolgenden Informationen sind gültig für Deutschland. Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batteriegesetz verpflichtet, Endverbraucher auf folgendes hinzuweisen: • Endverbraucher sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet.
  • Page 75 KERN FCB Version 1.3 2023-09 Operating instructions Bench scale Content Technical data ...................... 4 Declaration of conformity ..................7 Appliance overview ....................8 Components ....................8 Operating elements ..................9 3.2.1 Keyboard overview ................... 9 3.2.2 Numerical input ....................10 3.2.3 Overview of displays ..................10...
  • Page 76 External adjustment < CalExt > ..............17 7.8.1 External adjustment with user-defined adjustment weight < caleud > ..18 7.8.2 Gravitational constant adjustment location < graadj > ......20 7.8.3 Gravitational constant place of location < grause > ........21 7.8.4 Verification ......................22 Basic Operation ....................
  • Page 77 Setup menu ....................51 14.3.1 Overview < setup > ..................51 Communication with peripheral devices via KUP connection ......61 15.1 KERN Communications Protocol (KERN Interface Protocol) ....62 15.2 KERN alibi memory .................. 63 15.3 Issue functions ..................64 Add-up mode < sum > ..................64 15.3.1...

  • Page 78: Technical Data

    1 Technical data KERN FCB 6K-5 FCB 12K-4 FCB 30K-4 Item no./ Type TFCB 6K-5-A TFCB 12K-4-A TFCB 30K-4-A Readability (d) 0,05 g 0,1 g 0,2 g Weighing range (max) 6.000 g 12 kg 30 kg Reproducibility 0,05 g 0,1 g...
  • Page 79 FCB 30K-3DM KERN FCB 6K-3DM FCB 15K-3DM Item no./ Type TFCB 6K-3DM-A TFCB 15K-3DM-A TFCB 30K-3DM-A Readability (d) 1 g / 2 g 2 g / 5 g 5 g / 10 g Weighing range (max) 3.000 g / 6.000 g...
  • Page 80 KERN FCB 8K0.1 FCB 12K1 FCB 30K1 Item no./ Type TFCB 8K-4-B TFCB 12K-3-B TFCB 30K-3-B Readability (d) 0,1 g Weighing range (max) 8 kg 12 kg 30 kg Reproducibility 0,1 g Linearity ± 0,3 g ± 3 g ± 3 g...

  • Page 81: Declaration Of Conformity

    ** Smallest part weight for piece counting - under normal conditions: ➢ There are unsteady ambient conditions (draft, vibrations) ➢ The parts to be counted are being scattered Declaration of conformity The current EC/EU Conformity declaration can be found online in: www.kern-sohn.com/ce TFCB-A_TFCB-B-BA-def-2313...

  • Page 82: Appliance Overview

    3 Appliance overview 3.1 Components Pos. Designation Pos. Designation Weighing plate KUP connection (KERN Universal Port) Display Mains adapter connection Keyboard Levelling screw Bubble level Transport lock Anti-theft protection device con- Battery compartment nection TFCB-A_TFCB-B-BA-def-2313...

  • Page 83: Operating Elements

    3.2 Operating elements 3.2.1 Keyboard overview Button Name Function in Operating Function in Menu mode ➢ Switch on/off ➢ Navigation key  (press button long ➢ Menu level back time) ➢ Exit menu / back to ON/OFF-but- ➢ Switch on/off the dis- weighing mode.

  • Page 84: Numerical Input

    3.2.2 Numerical input Button Designation Function Select cipher Confirm entry. Press button repeatedly for every Navigation key ➔ digit. Wait until the numeric input window extin- guishes. Reduce flashing cipher (0 – 9) Navigation key  Increase flashing cipher (0 – 9) Navigation key ...

  • Page 85: Basic Information (General)

    • The balance may only be used according to the described conditions. Other areas of use must be released by KERN in writing. 4.3 Warranty Warranty claims shall be voided in case: •...

  • Page 86: Monitoring Of Test Resources

    Information is available on KERN’s home page (www.kern-sohn.com) with regard to the monitoring of balance test substances and the test weights required for this. In KERN's accredited calibration laboratory test weights and balances may be calibrated (return to the na- tional standard) fast and at moderate cost.

  • Page 87: Unpacking, Installation And Commissioning

    Unpacking, Installation and Commissioning 7.1 Installation Site, Location of Use The balances are designed in a way that reliable weighing results are achieved in common conditions of use. You will work accurately and fast, if you select the right location for your balance. On the installation site observe the following: •...

  • Page 88: Unpacking And Checking

    Check, whether the voltage acceptance on the scales is set correctly. Do not connect the scales to the power mains unless the information on the scales (sticker) matches the local mains voltage. Only use KERN original mains adapter. Using other makes requires con- sent by KERN. Important: ➢...

  • Page 89: Rechargeable Battery Operation (Optional)

    7.5 Rechargeable battery operation (optional) ATTENTION  The rechargeable battery and the battery match with each other. Only use the delivered mains adapter.  Do not use the balance during the loading process.  The rechargeable battery can only be replaced by the same or by a type recommended by the manufacturer.

  • Page 90: Connection Of Peripheral Devices

    Before connecting or disconnecting of additional devices (printer, PC) to the data in- terface, always disconnect the balance from the power supply. With your balance, only use accessories and peripheral devices by KERN, as they are ideally tuned to your balance.

  • Page 91: External Adjustment < Calext

    7.8.1 External adjustment < CalExt >  Press and hold the TARE and ON/OFF buttons simultane- ously to enter the setup menu.  Wait until the first menu item < Cal> is displayed.  Confirm by ➔ button, < CalExt> will be displayed. ...

  • Page 92: External Adjustment With User-Defined Adjustment Weight < Caleud

     Place the adjustment weight and confirm with ➔ button, < wait> followed by < reMvld> will be displayed.  Once < reMvld> is displayed, remove the adjustment weight.  After successful adjustment the balance automatically re- turns to weighing mode. In case of an adjustment error (e.g.
  • Page 93  Acknowledge selection by ➔ button. < Zero >, < Put ld > followed by the weight value of the adjust- ment weight to be placed will be displayed.  Place the adjustment weight and confirm with ➔ button, < wait> followed by < reMvld> will be displayed. ...

  • Page 94: Gravitational Constant Adjustment Location < Graadj

    7.8.3 Gravitational constant adjustment location < graadj >  Press and hold the TARE and ON/OFF buttons simultane- ously to enter the setup menu.  Wait until the first menu item < Cal> is displayed.  Confirm by ➔ button, < CalExt> will be displayed. ...

  • Page 95: Gravitational Constant Place Of Location < Grause

    7.8.4 Gravitational constant place of location < grause >  Press and hold the TARE and ON/OFF buttons simultane- ously to enter the setup menu.  Wait until the first menu item < Cal > is displayed.  Confirm by ➔ button, < CalExt > will be displayed. ...

  • Page 96: Verification

    8 Verification General: According to EU directive 2014/31/EU balances must be officially verified if they are used as follows (legally controlled area): • For commercial transactions if the price of goods is determined by weighing. • For the production of medicines in pharmacies as well as for analyses in the medical and pharmaceutical laboratory.
  • Page 97 Position of the official seals: Seal marks TFCB-A_TFCB-B-BA-def-2313...

  • Page 98: Basic Operation

    9 Basic Operation 9.1 Turn on/off Start-up:  Press the ON/OFF button. The display lights up and the balance carries out a selft- est. Wait until the weight display appears The scales are now ready for operation using the last ac- tive application Switching off: ...

  • Page 99: Zeroing

    9.3 Zeroing In order to obtain optimal weighing results, reset to zero the balance before weighing. Zeroing is only possible in the range ± 2% Max. For values greater than ± 2% maximum the error message < zlimit> is dis- played ...

  • Page 100: Change-Over Button And F Button (Standard Settings)

    9.5 Change-over button and F button (standard settings) The change-over button and the F button can be allocated with different functions. The following functions are set as per standard (<default>) in the different weighing applications: Short key pressing Long key pressing ➢...

  • Page 101: Switch-Over Weighing Unit

    9.5.1 Switch-over weighing unit As per standard the change-over button is set so that is it possible to switch-over between the weighing units by shortly pressing. Enable unit: The unit for quick selection can be determined when -button is shortly pressed for the first time. ...

  • Page 102: Display Gross Weight Value

    Enable another unit:  Select menu setting < unit> and confirm on ➔ button.  Wait until the display flashes.  Use the navigation keys  to select the weighing unit and confirm on ➔ button. For the required settings of an application unit (%, FFA) selection, please see chap.

  • Page 103: Operating Concept

    10 Operating concept From factory the balance is delivered with various applications (weighing, check weighing, counting). After the first start-up the balance is in the <Weighing> applica- tion. In the application menu (see chap. 14.2) however, you can define, selecting an ap- plication, in which mode the balance after switching-on has to continue working.
  • Page 104 According to the selected application in the application menu just appear the applica- tion-specific settings, so that you reach the target quickly without deviation. • Information about the application-specific settings you will find in the de- scription of the respective application. •...

  • Page 105: Application

    11 Application <Weighing> How to carry out a simple weighing and taring, please refer to chap. 9.2 or 9.4. Fur- ther specific settings you will find in the following chapters. Shouldn’t the application <Weighing> already be enabled, select the menu setting <...
  • Page 106 Overview (verifiable models): Level 1 Level 2 Level 3 Description / Chapter Take over the placed weight as PRE-TARE value, see chap. Ptare actuAl 11.2.1 PRE-TARE manuAl Numerical input of the tare weight, see chap. 11.2.2 CLEAR Delete PRE-TARE value hold Start-Hold function, see chap.

  • Page 107: Pre-Tare

    11.2 PRE-Tare 11.2.1 Take over the placed weight as PRE-TARE value Ptare actuAl  < < > >  Deposit weighing container Invoke menu setting < Ptare > and confirm by ➔ but-  ton.  To take over the placed weight as a PRE-TARE value, use the navigation keys ...

  • Page 108: Enter The Known Tare Weight Numerically

    11.2.2 Enter the known tare weight numerically < Ptare >  < manuAl >  Invoke menu setting < Ptare > and confirm by ➔ but- ton.  Using the navigation keys  select the setting Select < manuAl > and confirm by pressing the ➔ but- ton.

  • Page 109: Weighing Units

    11.4 Weighing Units 11.4.1 Setting weighing unit  Select menu setting < unit> and confirm on ➔ button.  Wait until the display flashes.  Use the navigation keys  to select the weighing unit and confirm on ➔ button. •...

  • Page 110: Weighing With Multiplication Factor Via The Application Unit

    11.4.2 Weighing with multiplication factor via the application unit <FFA> Here you determine with which factor the weighing result (in gram) will be multiplied. By that way, e.g. a known error factor in the weight determination can be immediately taken into account. ...

  • Page 111: Application

    12 Application <Counting> Shouldn’t the application <Counting> already be enabled, select the menu setting < mode >  < count >, see chap. 10 12.1 Application-specific settings Call up menu: Press the TARE key and hold it until < apcmen> is displayed. ...

  • Page 112: Using The Application

    12.2 Using the application 12.2.1 Piece counting Before the balance can count parts, it must know the average part weight (i.e. refer- ence). Proceed by putting on a certain number of the parts to be counted. The bal- ance determines the total weight and divides it by the number of parts, the so-called reference quantity.
  • Page 113 Reference quantity user-defined:  If necessary, put on and tare the weighing container.  Put on the desired quantity of reference pieces.  Invoke menu setting < ref > and confirm by ➔ button.  Use the navigation keys  to select the setting < free> and confirm on ➔...
  • Page 114  Enter piece weight, numerical input see chap. 3.2.2, the active digit flashes.  Acknowledge by ➔ button. The balance is now in piece counting mode counting all units on the weighing plate. 2. Parts counting  If necessary, put on and tare the weighing container. ...

  • Page 115: Target Counting

    12.2.2 Target counting The <Target counting> application variant allows weighing of goods within set toler- ance limits in keeping with a determined target quantity. Reaching the target quantity is indicated by an acoustic (if activated in menu) and an optic signal (tolerance marks). Optical signal: The tolerance marks provide the following information: Target quantity exceeds defined tolerance...
  • Page 116 Procedure: 1. Define target quantity and tolerances  Make sure that the scale is in counting mode and that an average piece weight has been defined (see chap. 12.2.1). If necessary, switch over with the button.  Use the navigation keys  to select the setting < tar- get >...
  • Page 117  Use the navigation keys  to select the setting < err- low> and confirm on ➔ button.  Use the navigation keys  to select the weighing unit and confirm on ➔ button.  The numeric input window appears. The active digit is flashing.

  • Page 118: Application < Checkweighing

    13 Application < Checkweighing > Shouldn’t the application <Checkweighing> already be enabled, select the menu setting < mode >  < check >, see chap. 10 13.1 Application-specific settings Call up menu: Press the TARE key and hold it until < apcmen > is displayed. ...

  • Page 119: Using The Application

    13.2 Using the application 13.2.1 Target weighing The <target weighing> application variant allows weighing of goods within set tolerance limits in keeping with a determined target weight. Reaching the target weight is indicated by an acoustic (if activated in menu) and an optic signal (tolerance marks).
  • Page 120 Procedure: 1. Define target weight and tolerances  Use the navigation keys  to select the setting < target > and confirm with ➔ button. < value > is displayed.  Confirm on ➔ button, the numeric input window appears. The active digit is flashing.
  • Page 121  Use the navigation keys  to select the setting < err- low> and confirm on ➔ button.  Use the navigation keys  to select the weighing unit and confirm on ➔ button.  The numeric input window appears. The active digit is flashing.

  • Page 122: Checkweighing

    13.2.2 Checkweighing With the <Checkweighing> application variant you can check if the weighing good is within a predefined tolerance range. When limit values are exceeded below or above, an acoustic signal (if enabled in menu) will sound and an optic signal (tolerance marks) will be displayed Optic signal: The tolerance marks provide the following information: Weighed-in goods exceed predefined tolerance...
  • Page 123  Use the navigation keys  to select setting < limlow >.  Press ➔ button to confirm, the numeric input window for entering the lower limit value will appear. The active digit is flashing.  Enter lower limit value (numerical input see chap. 3.2.2) and confirm the entry.

  • Page 124: Menu

    14 Menu 14.1 Navigation in the menu Call up menu: Application menu Setup menu Press the TARE button and keep it Press the TARE and ON/OFF button at pressed until the first menu item will be the same time and keep them pressed displayed until the first menu item will be displayed Select and adjust parameters:...

  • Page 125: Setup Menu

    14.3 Setup menu In the setup menu you have the possibility to adapt the behaviour of the balance to your requirements (e.g. environmental conditions, especial weighing processes). These settings are global and do not depend on the selected application (with excep- tion of: <buttons>).
  • Page 126 Print intfce Rs232 RS 232 interface* Data output USB-d USB interface* WLAN interface* wlan *only in connection with KUP interface Switch on / off add-up mode, see chap. 15.3.1 prmode trig On, off manual Data output by pressing the PRINT button, see chap. 15.3.2 autopr On, off Automatic data output with stable and...
  • Page 127 BEEPER keys Switch on / off acoustic signal by pressing button Acoustic signal Check Acoustic signal off Slow Slow ch-ok Standard Fast Fast Cont. Continuous Acoustic signal off Slow Slow ch-lo Standard Fast Fast Cont. Continuous Acoustic signal off Slow Slow ch-hi Standard...
  • Page 128 buttons Standard settings, see default chap. 9.5 Key allocation Button disabled Set weighing unit, see unit chap. 11.4.1 Select weighing application, mode see chap. 10 Execute HOLD function, hold s.Kap. 11.3 Open PRE-Tare settings, ptare see chap. 11.2 spush f-key ...
  • Page 129 tarerg 100% Definition max. taring range, selectable 10% - 100%. Numeri- Taring range  cal input see chap. 3.2.2 ztrack Automatic zero tracking [ <3d ] Zerotracking In the event that small quantities are removed or added to the material to be weighed, incorrect weighing re- sults can be displayed due to the “stability compensa- tion“.
  • Page 130 Verifiable models: other levels / description Level 1 Level 2 Description Rs232 baud  1200 Communication Usb-d 2400 4800 9600 14400 19200 38400 57600 115200 128000 256000 7dbits data 8dbits None parity even 1sbit stop 2sbits none handsh protoc TFCB-A_TFCB-B-BA-def-2313...
  • Page 131 Print intfce Rs232 RS 232 interface* Data output USB-d USB interface* WLAN interface* wlan *only in connection with KUP interface Switch on / off add-up mode, see chap. 15.3.1 prmode trig On, off manual Data output by pressing the PRINT button, see chap. 15.3.2 autopr On, off Automatic data output with stable and...
  • Page 132 BEEPER keys Switch on / off acoustic signal by pressing button Acoustic signal Check Acoustic signal off Slow Slow ch-ok Standard Fast Fast Cont. Continuous Acoustic signal off Slow Slow ch-lo Standard Fast Fast Cont. Continuous Acoustic signal off Slow Slow ch-hi Standard...
  • Page 133 buttons Standard settings, see default chap. 9.5 Key allocation Button disabled Set weighing unit, see unit chap. 11.4.1 Select weighing application, mode see chap. 10 Execute HOLD function, hold s.Kap. 11.3 Open PRE-Tare settings, ptare see chap. 11.2 spush f-key ...
  • Page 134 datime -2022- Enter the year Date and time 12-31 Enter the month and the day daform 23. 5 9. 5 9 Enter the time (hours, minutes, seconds) tiform units on, off available Units weighing units Using this function you can define which weighing units are / appication available in the application-specific menu <...

  • Page 135: Communication With Peripheral Devices Via Kup Connection

    Issue may be made to a printer, PC or check displays. In reverse order, control or- ders and data inputs may be made via the connected devices. The balances are equipped with a KUP connection (KERN Universal Port) as per standard.

  • Page 136: Kern Communications Protocol (Kern Interface Protocol)

    15.1 KERN Communications Protocol (KERN Interface Protocol) KCP is a standardized set of interface orders for KERN balances, which allows many parameters and device functions to be called up and controlled. KERN devices that have KCP can use it to connect easily to computers, industrial control systems and other digital systems.

  • Page 137: Kern Alibi Memory

    MEMQID 15 20 → All data sets, which are stored from ID 15 to ID 20, are returned. The detailed description can be found in the KERN Communication Protocol manual, available in the Downloads tab on the home page of KERN (www.kern-sohn.com).

  • Page 138: Issue Functions

    15.3 Issue functions 15.3.1 Add-up mode < sum > With this function the individual weighing values are added into the summation memory by pressing a button and edited when an optional printer is connected. Activate function: In Setup menu invoke the menu setting < Print >  < sum > and confirm ...
  • Page 139 Sample log (KERN YKB-01N): Menu setting < prmode >  < format >  < short > First weighing Second weighing Third weighing Number of weighings/ Total Sample log (KERN YKB-01N): Menu setting < prmode >  < weight  < sglprt ...

  • Page 140: Data Output After Pressing The Print Button < Manual

    15.3.2 Data output after pressing the PRINT button < manual > Activate function:  In Setup menu invoke the menu setting < print >  < prmode  < > trig > and confirm with ➔ button.  For a manual data output select the menu setting < manual > with the naviga- tion keys ...

  • Page 141: Automatic Data Output < Auto

    15.3.3 Automatic data output < auto > Data output happens automatically without having to press the PRINT button as soon as the corresponding output condition has been met, dependent on the setting in the menu. Enable function and set the output condition: In Setup menu invoke the menu setting <...

  • Page 142: Data Format

    Sample log (KERN YKB-01N): 15.4 Data format In the setup menu call up the menu setting < print >  < prmode>   <weight >  <gntprt > and confirm on ➔ button. Use the navigation keys  to select the menu setting < format > and con- ...

  • Page 143: Servicing, Maintenance, Disposal

    Spilled weighing goods must be removed immediately. 16.2 Servicing, maintenance  The appliance may only be opened by trained service technicians who are au- thorized by KERN.  Before opening, disconnect from power supply. 16.3 Disposal Disposal of packaging and appliance must be carried out by operator according to valid national or regional law of the location where the appliance is used.

  • Page 144: Instant Help For Troubleshooting

    17 Instant help for troubleshooting In case of an error in the program process, briefly turn off the balance and disconnect from power supply. The weighing process must then be restarted from the beginning. Fault Possible cause • The balance is not switched on. The weight display does not glow.

  • Page 145: Error Messages

    18 Error messages Error message Explication zlimit Zero setting range exceeded UnderZ Zero setting range not achieved instab Load instable wrong Adjustment error Underload Overload Lo Bat Capacity of batteries / rechargeable batteries ex- hausted TFCB-A_TFCB-B-BA-def-2313...
  • Page 147 KERN FCB Version 1.3 2023-09 Notice d’emploi Balance de table Sommaire Caractéristiques techniques ................. 4 Déclaration de conformité ..................7 Aperçu de l'appareil ..................... 8 Éléments ....................... 8 Éléments de service ..................9 3.2.1 Aperçu du clavier ..................... 9 3.2.2 Saisie numérique ....................10...
  • Page 148 Ajustement externe < CalExt > ..............18 7.8.1 7.8.2 Ajustement externe à l'aide d'un poids d'ajustement défini par l'utilisateur < caleud > ......................19 Constante de gravité du lieu d'ajustement < graadj > .......21 7.8.3 Constante de gravité du lieu d'emplacement < grause > ......22 7.8.4 Vérification ......................
  • Page 149 Aperçu du menu < setup > ................52 14.3.1 Communiquer avec les périphériques via la prise KUP ........63 15.1 KERN Communications Protocol (protocole de l'interface de KERN) ..64 15.2 KERN mémoire Alibi................. 65 15.3 Fonctions de transfert de données ............67 Mode de totalisation <...

  • Page 150: Caractéristiques Techniques

    1 Caractéristiques techniques KERN FCB 6K-5 FCB 12K-4 FCB 30K-4 Référence / type TFCB 6K-5-A TFCB 12K-4-A TFCB 30K-4-A Échelon (d) 0,05 g 0,1 g 0,2 g Plage de pesée (Max) 6.000 g 12 kg 30 kg Reproductibilité 0,05 g...
  • Page 151 KERN FCB 6K-3DM FCB 15K-3DM FCB 30K-3DM Référence / type TFCB 6K-3DM-A TFCB 15K-3DM-A TFCB 30K-3DM-A Échelon (d) 1 g / 2 g 2 g / 5 g 5 g / 10 g Plage de pesée (Max) 3.000 g / 6.000 g...
  • Page 152 KERN FCB 8K0.1 FCB 12K1 FCB 30K1 Référence / type TFCB 8K-4-B TFCB 12K-3-B TFCB 30K-3-B Échelon (d) 0,1 g Plage de pesée (Max) 8 kg 12 kg 30 kg Reproductibilité 0,1 g Linéarité ± 0,3 g ± 3 g ±...

  • Page 153: Déclaration De Conformité

    ** Poids minimal d'une seule pièce lors de comptage de quantités dans les conditions normales : ➢ Conditions environnementales agitées (rafales de vent, vibrations) ➢ Dispersion de masse des pièces comptées Déclaration de conformité La déclaration de conformité CE/UE à jour est disponible en ligne à l'adresse : www.kern-sohn.com/ce TFCB-A_TFCB-B-BA-def-2313...

  • Page 154: Aperçu De L'appareil

    3 Aperçu de l'appareil 3.1 Éléments Nº Dénomination Nº Dénomination Plateau de pesée Prise KUP (KERN Universal Port) Panneau d’affichage Prise d'adaptateur secteur Clavier Pied avec vis de réglage Niveau (bulle d’air) Sécurité de transport Point de fixation de protection an- Compartiment à...

  • Page 155: Éléments De Service

    3.2 Éléments de service 3.2.1 Aperçu du clavier Touche Dénomination Fonction d’exploitation Fonction dans le menu ➢ Allumer / éteindre ➢ Touche directionnelle  (appuyer et maintenir ➢ Retourner au niveau pré- enfoncée la touche) Touche cédent du menu ON/OFF ➢...

  • Page 156: Saisie Numérique

    3.2.2 Saisie numérique Touche Dénomination Fonction Sélectionner une chiffre Touche directionnelle Valider les données saisies. Appuyez plusieurs ➔ fois sur la touche pour chaque position. Attendez que la fenêtre de saisie numérique s'affiche. Touche directionnelle Diminuer la valeur du chiffre clignotant (0 à 9) ...

  • Page 157: Indications Principales (Généralités)

    • La balance ne peut être exploitée que conformément aux recommandations don- nées. Autres utilisations/applications doivent faire l'objet d'une autorisation par écrit de KERN. 4.3 Garantie La garantie expire en cas de : •...

  • Page 158: Suivi Des Moyens De Contrôle

    KERN (www.kern-sohn.com). Les poids étalon d'ajustement et les systèmes de pesée sont calibrés (étalonnés) rapidement et économiquement dans un centre agréé par KERN (adaptation aux normes obligatoires dans le pays). 5 Recommandations fondamentales de sécurité 5.1 Respecter les recommandations de cette notice d’emploi ...

  • Page 159: Déballage, Installation Et Mise En Service

    7 Déballage, installation et mise en service 7.1 Lieu d’emplacement, lieu d’exploitation Les balances ont été conçues de manière à assurer des résultats fiables de pesage dans les conditions normales d’exploitation. Le choix d’une localisation correcte de la balance assure un travail exact et rapide. Dans le lieu d’emplacement, il faut respecter les principes suivants : •...

  • Page 160: Déballage Et Contrôle

    (étiquette adhésive) correspondent à la tension d'alimentation locale. Utilisez uniquement les adaptateurs secteur originaux de KERN. Utilisez d’autres accessoires exige un consentement de la part de KERN. Important : ➢ Avant la mise en service, vérifiez que le cordon d'alimentation n'est pas endommagé.

  • Page 161: Alimentation Par Batterie (Sur Demande)

    7.5 Alimentation par batterie (sur demande)  La batterie et le chargeur sont compatibles entre eux. Utilisez NOTA uniquement l'adaptateur secteur fourni avec la balance.  N'utilisez pas la balance pendant le processus de charge.  La batterie ne peut être remplacée que par une batterie du même type ou du type recommandé...

  • Page 162: Connecter Les Périphériques

    Avant de connecter ou déconnecter les périphériques (imprimante, ordinateur) à/de l’interface de données, déconnectez obligatoirement la balance du réseau électrique. Utilisez avec la balance les accessoires et les périphériques de KERN qui y sont adaptés de manière optimale. 7.7 Première mise en marche Pour obtenir des résultats de pesée précis à...

  • Page 163: Ajustement

    [d] de la balance, et encore mieux si elle est légèrement supérieure. Les informations sur les masses d'étalonnage sont disponibles sur le site Web : http://www.kern-sohn.com • Assurez la stabilité de l’entourage de l’appareil. Un temps de préchauffage est nécessaire pour la stabilisation (voir chap.1).

  • Page 164: Ajustement Externe < Calext

    7.8.1 Ajustement externe < CalExt >  Pour appeler le menu de configuration, appuyez simultané- ment sur les touches TARE et ON/OFF.  Attendez que le premier élément de menu < Cal > appa- raisse.  Confirmez en appuyant sur la touche ➔, l'écran affichera l'indication <...

  • Page 165: Ajustement Externe À L'aide D'un Poids D'ajustement Défini Par L'utilisateur < Caleud

     Placez le poids d'ajustement et confirmez en appuyant sur la touche ➔, les indications < wait > et < reMvld > s'affichent successivement.  Lorsque l'indication < reMvld >, s'affiche, retirez le poids d'ajustement.  Après un ajustement correct, la balance retournera auto- matiquement au mode de pesée.
  • Page 166  Validez la sélection en appuyant sur la touche ➔. L'écran affichera un après l'autre les indications < Zero > et < Put ld >, suivi de la valeur de masse du poids d'ajus- tement à placer sur la balance. ...

  • Page 167: Constante De Gravité Du Lieu D'ajustement < Graadj

    7.8.3 Constante de gravité du lieu d'ajustement < graadj >  Pour appeler le menu de configuration, appuyez simultané- ment sur les touches TARE et ON/OFF.  Attendez que le premier élément de menu < Cal > appa- raisse.  Confirmez en appuyant sur la touche ➔, l'écran affichera l'indication <...

  • Page 168: Constante De Gravité Du Lieu D'emplacement < Grause

    7.8.4 Constante de gravité du lieu d'emplacement < grause >  Pour appeler le menu de configuration, appuyez simultané- ment sur les touches TARE et ON/OFF.  Attendez que le premier élément de menu < Cal > appa- raisse.  Confirmez en appuyant sur la touche ➔, l'écran affichera l'indication <...

  • Page 169: Vérification

    8 Vérification Informations générales : Conformément à la directive 2014/31/UE les balances doivent être vérifiées pour pouvoir les exploiter comme suit (cadre légal) : • dans le commerce, si le poids détermine le prix ; • fabrication de médicaments en pharmacie et la détermination de la masse lors des analyses effectuées dans les laboratoires médicaux et pharmaceutiques ;...
  • Page 170 Disposition des plombs : Emplacement des plombs TFCB-A_TFCB-B-BA-def-2313...

  • Page 171: Mode De Base

    9 Mode de base 9.1 Allumer/éteindre Allumer :  Appuyez sur la touche ON/OFF. Une fois l'affichage allumé, la balance effectue un auto- test. Attendez l'affichage de la masse. La balance est prête à fonctionner avec la dernière appli- cation active. Éteindre : ...

  • Page 172: Mettre À Zéro

    9.3 Mettre à zéro Afin d’obtenir les résultats optimaux de pesée, la balance doit être mise à zéro avant la pesée. La mise à zéro est possible uniquement dans la plage de ±2% Max. Si les valeurs sont supérieures à ±2% Max, un message d’erreur < zlimit >. s'affiche.

  • Page 173: La Touche De Commutation Et La Touche F (Paramètres Par Défaut)

    9.5 La touche de commutation et la touche F (paramètres par défaut) La touche de commutation et la touche F peuvent correspondre à des diverses fonctions. Dans les applications de balance, les fonctions suivantes sont définies par défaut (< default >) : Appuyer et maintenir enfoncée la Appuyer sur la touche touche...

  • Page 174: Changer D'unité De Pesée

    Changer d’unité de pesée 9.5.1 Par défaut, la touche de commutation est réglée de sorte qu'en appuyant sur la touche vous basculez entre les unités de pesage. Activer une unité: La première pression sur la touche permet de spé- cifier l'unité de sélection rapide. ...

  • Page 175: Afficher La Valeur De Masse Brute

    Activer une autre unité:  Sélectionnez le réglage dans le menu < unit > et confirmez en appuyant sur la touche ➔.  Attendez que le voyant clignote.  A l’aide des touches de navigation , sélectionnez le unité de pesée et confirmez en appuyant sur la touche ➔.

  • Page 176: Conception De Prise En Main

    10 Conception de prise en main La balance est livrée d'usine avec diverses applications (pesage simple, pesage de avec plage de tolérance, comptage de quantités). Après la première mise en marche, la balance démarre moyennant l'application <Pesage>. Après avoir allumé la balance, le mode de son fonctionnement ultérieur peut être dé- fini en sélectionnant l'application appropriée dans le menu des applications (voir le chapitre 14.2).
  • Page 177 Lorsque vous sélectionnez une application, seuls les paramètres spécifiques à l'ap- plication sont affichés dans le menu de l'application, vous permettant d'atteindre votre destination rapidement et directement. • Pour plus d'informations sur les paramètres d'application spécifiques, re- portez-vous à la description de chaque application. •...

  • Page 178: Application

    11 Application <Pesage> Comment réaliser un pesage simple et tarer, voir le chapitre 9.2 ou 9.4. Les autres options de paramétrage spécifiques sont décrites dans les chapitres suivants. Si l'application <Pesage> n'est pas encore active, sélectionnez dans le menu l'option < mode >  < weih >, voir le chapitre 10. 11.1 Réglages spécifiques de l’application Appeler le menu : ...
  • Page 179 Aperçu (modèles avec la possibilité de validation) : Niveau 1 Niveau 2 Niveau 3 Description / chapitre Accepter la masse placée comme valeur PRE-TARE, voir le Ptare actuAl chapitre 11.2.1 PRE-TARE manuAl Saisie numérique de la tare, voir le chapitre 11.2.2 CLEAR Supprimer les valeurs PRE-TARE hold...

  • Page 180: Pre-Tare

    11.2 PRE-Tare 11.2.1 Accepter la masse placée comme valeur PRE-TARE Ptare actuAl  < > < >  Posez le récipient utilisé. Appelez les paramètres du menu < Ptare > et confir-  mez en appuyant sur la touche ➔. ...

  • Page 181: Saisie Numérique De La Tare Connue

    11.2.2 Saisie numérique de la tare connue < Ptare >  < manuAl >  Appelez les paramètres du menu < Ptare > et confir- mez en appuyant sur la touche ➔.  À l'aide des touches directionnelles , sélectionnez l'op- tion <...

  • Page 182: Unités De Pesée

    11.4 Unités de pesée 11.4.1 Configurer l’unité de pesée  Sélectionnez le réglage dans le menu < unit > et confirmez en appuyant sur la touche ➔.  Attendez que le voyant clignote.  A l’aide des touches de navigation , sélectionnez le unité...

  • Page 183: Peser Avec Facteur De Multiplication Avec L'unité D'application

    11.4.2 Peser avec facteur de multiplication avec l'unité d'application <FFA> Vous définissez ici le facteur de multiplication du résultat (en grammes). Ainsi, lors de la détermination de la masse vous pouvez, par exemple, faire répercu- ter le facteur d'erreur connu. ...

  • Page 184: Application

    12 Application <Comptage de quantités> Si l'application <Comptage de quantités> n'est pas encore active, sélection- nez dans le menu l'option < mode >  < count >, voir le chapitre 10. 12.1 Réglages spécifiques de l’application Appeler le menu : ...

  • Page 185: Prise En Main De L'application

    12.2 Prise en main de l'application 12.2.1 Comptage de quantités Avant qu’il soit possible de procéder au comptage de quantités à l’aide de la balance, il faut déterminer la masse moyenne d’une pièce (masse unitaire), appelée valeur de référence. Pour cela, il faut placer un certain nombre de pièces à compter. La ba- lance va calculer la masse totale qui sera divisée par le nombre des pièces, appelé...
  • Page 186 Nombre d’unités de référence défini par l'utilisateur:  Le cas échéant, placez le récipient de pesée et tarez la ba- lance.  Placez le nombre requis de pièces de référence.  Appelez les paramètres du menu < ref > et confirmez en appuyant sur la touche ➔.
  • Page 187  Saisissez la masse individuelle des pièces, saisie numé- rique, voir le chapitre 3.2.2, la position active clignote.  Confirmez en appuyant sur la touche ➔. La balance est maintenant en mode comptage de quantités et vous permet de compter toutes les pièces sur le plateau de pesée.

  • Page 188: Comptage Cible

    12.2.2 Comptage cible L'application <Comptage cible> permet de peser les matériaux jusqu'à un nombre cible spécifique de pièces dans les limites de tolérance définies. L'atteinte du nombre cible est annoncée par un signal sonore (si activé dans le menu) et un signal optique (marqueurs de tolérance). Signal optique : Les repères de tolérance fournissent les informations suivantes : Nombre cible de pièces supérieur à...
  • Page 189 Mise en œuvre: 1. Définir le nombre cible et la tolérance  Assurez-vous que la balance est en mode comptage et que le poids moyen d'une seule pièce est défini (voir le chapitre 12.2.1). Si nécessaire, basculez à l'aide de la touche ...
  • Page 190  À l'aide des touches directionnelles , sélectionnez l'option < errlow > et confirmez en appuyant sur la touche ➔.  A l’aide des touches de navigation , sélectionnez le unité de pesée et confirmez en appuyant sur la touche ➔. ...

  • Page 191: Application

    13 Application <Pesée avec plage de tolérance> Si l'application <Pesée avec plage de tolérance> n'est pas encore active, sélectionnez dans le menu l'option < mode >  < check >, voir le cha- pitre 10. 13.1 Réglages spécifiques de l’application Appeler le menu : ...

  • Page 192: Prise En Main De L'application

    13.2 Prise en main de l'application 13.2.1 Pesée cible L'application <Pesée cible> vous permet de peser des matériaux jusqu'à la masse cible spécifiée dans les limites de tolérance définies. L'atteinte de la masse cible est annoncée par un signal sonore (si activé dans le menu) et un signal optique (marqueurs de tolérance).
  • Page 193 Mise en œuvre: 1. Définir la masse cible et les seuils de tolérance  À l'aide des touches directionnelles , sélectionnez l'option < target > et confirmez en appuyant sur la touche ➔. L'indication < value > s'affichera.  Validez en appuyant sur la touche ➔, la fenêtre de saisie numérique s'affiche.
  • Page 194  À l'aide des touches directionnelles , sélectionnez l'option < errlow > et confirmez en appuyant sur la touche ➔.  A l’aide des touches de navigation , sélectionnez le unité de pesée et confirmez en appuyant sur la touche ➔. ...

  • Page 195: Pesage De Contrôle

    13.2.2 Pesage de contrôle La variante de l'application <Pesage de contrôle> vous permet de vérifier si le matériau à peser se trouve dans la plage de tolérance définie. Le dépassement des valeurs limites (baissant au-dessous et montant au-dessus) est signalé par un signal optique (marqueurs de tolérance) et un signal sonore (si activé dans le menu).
  • Page 196  À l'aide des touches directionnelles , choisissez le ré- glage < limlow >.  Validez en appuyant sur la touche ➔, la fenêtre de saisie numérique s'affiche, permettant la saisie numérique de la limite inférieure. La position active clignote. ...

  • Page 197: Menu

    14 Menu 14.1 Navigation dans le menu Appeler le menu : Menu d’application Menu de configuration Appuyez sur la touche TARE et mainte- Appuyez simultanément sur les touches nez-la enfoncé jusqu'à ce que le pre- TARE et ON/OFF, jusqu'à ce que le pre- mier élément de menu apparaisse.
  • Page 198 14.3 Menu de configuration Dans le menu de configuration, il est possible d'adapter les paramètres de la ba- lance/le comportement de la balance à vos besoins (par exemple, les conditions am- biantes, les processus de pesage spéciaux). Ces paramètres sont globaux et indépendants de l'application sélectionnée (sauf le réglage <...
  • Page 199 Print intfce Rs232 Interface RS-232* Transfert de USB-d Interface USB* données Interface WLAN* wlan * uniquement en combinaison avec la prise KUP Activer/désactiver le mode de totalisa- tion, voir le chapitre 15.3.1 prmode trig On, off Transfert de données après avoir ap- manual puyé...
  • Page 200 On, off Disposition standard LAYOUT none Modèle On, off Envoi de la désignation du modèle de la balance Serial On, off user Transfert du numéro de série alid Donner un ID alibi date Éditer la date time Éditer l'heure Supprimer les réglages impossible reset Supprimer les réglages TFCB-A_TFCB-B-BA-def-2313...
  • Page 201 BEEPER keys Allumer/éteindre la tonalité du clavier Signal sonore Check Signal sonore éteint Slow Libre ch-ok Standard Fast Rapide Cont. Continu Signal sonore éteint Slow Libre ch-lo Standard Fast Rapide Cont. Continu Signal sonore éteint Slow Libre ch-hi Standard Fast Rapide Cont.
  • Page 202 buttons Réglages standards, voir le default chapitre 9.5 Affectation des touches Touche désactivée Configurer de l'unité de pe- unit sée, voir le chapitre 11.4.1 Sélectionner une applica- mode tion de la balance, voir le chapitre 10 Activer la fonction HOLD, hold voir le chapitre 11.3 Ouvrir les réglages de...
  • Page 203 tarerg 100% Définir la plage max. de la tare, choix possibles de 10 à Plage de tarage  100%. Saisie manuelle, voir chapitre 3.2.2 ztrack Maintenance automatique de zéro [< 3d] Maintien de zéro Si la quantité du matériau pesé est imperceptiblement diminuée ou augmentée, le mécanisme de «...
  • Page 204 Modèles avec la possibilité de validation: Autres niveaux / description Niveau 1 Niveau 2 Description Rs232 baud  1200 Communication Usb-d 2400 4800 9600 14400 19200 38400 57600 115200 128000 256000 7dbits data 8dbits None parity even 1sbit stop 2sbits none handsh protoc...
  • Page 205 Print intfce Rs232 Interface RS-232* Transfert de USB-d Interface USB* données Interface WLAN* wlan * uniquement en combinaison avec la prise KUP Activer/désactiver le mode de totalisa- tion, voir le chapitre 15.3.1 prmode trig On, off Transfert de données après avoir ap- manual puyé...
  • Page 206 BEEPER keys Allumer/éteindre la tonalité du clavier Signal sonore Check Signal sonore éteint Slow Libre ch-ok Standard Fast Rapide Cont. Continu Signal sonore éteint Slow Libre ch-lo Standard Fast Rapide Cont. Continu Signal sonore éteint Slow Libre ch-hi Standard Fast Rapide Cont.
  • Page 207 buttons Réglages standards, voir le default chapitre 9.5 Affectation des touches Touche désactivée Configurer de l'unité de pe- unit sée, voir le chapitre 11.4.1 Sélectionner une applica- mode tion de la balance, voir le chapitre 10 Activer la fonction HOLD, hold voir le chapitre 11.3 Ouvrir les réglages de...
  • Page 208 datime -2022- Saisir l'année Date et heure 12-31 Saisir le mois et le jour daform 23. 5 9. 5 9 Saisie de l'heure (heures, minutes, se- tiform condes) units on, off unités de pe- Unités sée acces- Cette fonction vous permet de spécifier les unités de pesée sibles, / unités disponibles dans le menu d'application <unit>.

  • Page 209: Communiquer Avec Les Périphériques Via La Prise Kup

    A l'inverse, il permet l'émission d'ordres de contrôle et la saisie de don- nées à l'aide des appareils connectés. Les balances sont équipées par défaut d'une prise KUP (KERN Universal Port). Prise KUP Vous trouverez tous les adaptateurs d'interface KUP disponibles dans notre boutique en ligne : http://www.kern-sohn.com...

  • Page 210: Kern Communications Protocol (Protocole De L'interface De Kern)

    15.1 KERN Communications Protocol (protocole de l'interface de KERN) Le protocole KCP est un ensemble standardisé de commandes d'interface pour les balances KERN qui vous permet d'appeler et de contrôler de nombreux paramètres et fonctions de l'appareil. En conséquence, les appareils KERN avec protocole KCP peuvent être très facilement connectés aux ordinateurs, systèmes de contrôle indus-...

  • Page 211: Kern Mémoire Alibi

    MEMQID 15 20 → L'appareil envoie tous les enregistrements sauvegar- dés sous les numéros d'identification 15 à 20. Une description détaillée se trouve dans le manuel « KERN Communication Proto- col » disponible dans le Centre de téléchargement (Downloads) sur la page d'ac- cueil de KERN (www.kern-sohn.com).
  • Page 212 La protection des données sauvegardées juridiquement pertinentes : Lorsqu'un enregistrement est sauvegardé, il est immédiatement lu et vérifié octet par octet. Lorsqu'une erreur est détectée, l'enregistre- ment est marqué comme invalide. Si aucune erreur n'est détectée, l'enregistrement peut être imprimé, si nécessaire. Une somme de contrôle est ajoutée à...

  • Page 213: Fonctions De Transfert De Données

    15.3 Fonctions de transfert de données 15.3.1 Mode de totalisation < sum > Cette fonction permet d'ajouter des valeurs de pesée individuelles à la mémoire de sommation après avoir appuyé sur un bouton et après avoir connecté une impri- mante en option – leur impression. Activer la fonction : Dans le menu de configuration, appelez la configuration de menu <...
  • Page 214 Modèle de protocole (KERN YKB-01N) : Réglage du menu < prmode >  < format >  < short > Première pesée Deuxième pesée Troisième pesée Nombre de pesées / somme totale Modèle de protocole (KERN YKB-01N) : Réglage du menu <...

  • Page 215: Transfert De Données Après Avoir Appuyé Sur La Touche Print < Manual

    15.3.2 Transfert de données après avoir appuyé sur la touche PRINT < ma- nual > Activer la fonction :  Dans le menu de configuration, appelez l'option de menu < print >  < prmode >  < trig > et confirmez en appuyant sur la touche ➔. ...

  • Page 216: Transfert Automatique De Données < Auto

    15.3.3 Transfert automatique de données < auto > Le transfert de données a lieu automatiquement sans appuyer sur la touche PRINT, si les conditions de transfert appropriées sont remplies, en fonction du réglage du menu. Activer la fonction et régler la condition de transfert : Dans le menu de configuration, appelez la configuration de menu <...

  • Page 217: Format De Données

     Placez le matériau à peser.  Les valeurs de pesée seront envoyées conformément au cycle défini. Modèle de protocole (KERN YKB-01N) : 15.4 Format de données Dans le menu de configuration, appelez l'option de menu < print > ...

  • Page 218: Entretien, Conservation En État De Bon Fonctionnement, Traitement Des Déchets

    Ramassez immédiatement tout matériel déversé. 16.2 Entretien, conservation en bon état de fonctionnement  L'appareil ne doit être utilisé et entretenu que par le personnel formé à cette fin et agréé par KERN.  Débranchez du secteur avant de l'ouvrir. 16.3 Traitement des déchets Le recyclage de l’appareil et de son emballage doit se faire conformément à...

  • Page 219: Aide En Cas De Pannes Mineures

    17 Aide en cas de pannes mineures Si le logiciel ne fonctionne pas correctement, déconnecter l’alimentation de la ba- lance et la rallumer. Ensuite, le processus de pesage doit être redémarré. Panne Raison possible • La balance n’est pas allumée. L'indicateur de poids ne s'al- lume pas.

  • Page 220: Messages D'erreur

    18 Messages d’erreur Message d’er- Explication reur zlimit Dépassement de la plage de mise à zéro (vers le haut) UnderZ Dépassement de la plage de mise à zéro (vers le vers le bas) instab Charge instable wrong Erreur d'ajustement Sous charge Surcharge Lo Bat Piles/batteries épuisées...

Table of Contents
