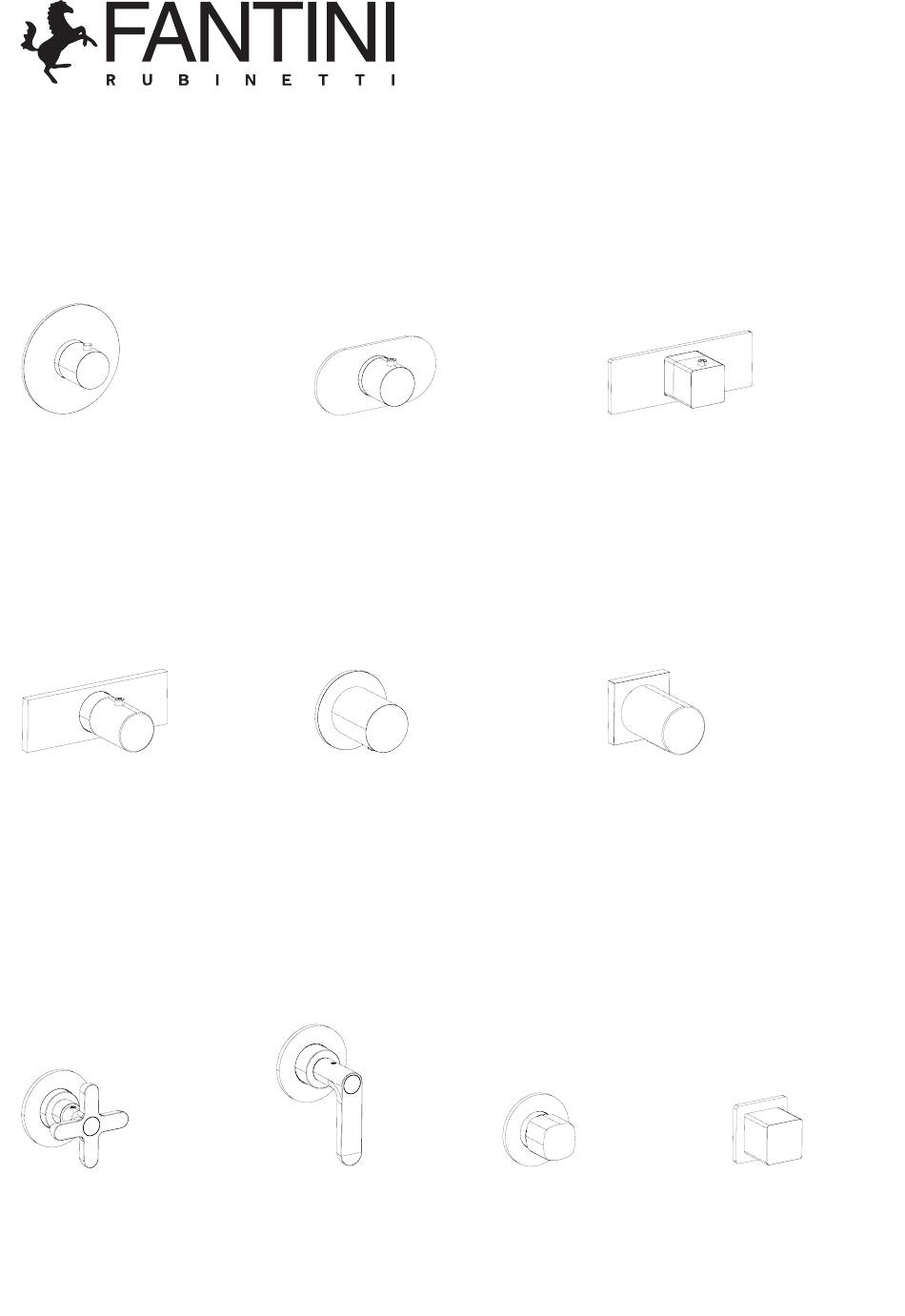

- Page 1 PARTI ESTERNE Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones ART. G500B R700B F400B ART. ART. ART. G800B ART. G591B ART. G891B ART. R791B ART. R891B ART. M591B ART. F491B...
-
Page 2: Utensili Necessari
UTENSILI NECESSARI - NECESSARY TOOLS - OUTILS NÉCESSAIRES ERFORDERLICHE WERKZEUGE - HERRAMIENTAS NECESARIAS - FERRAMENTAS NECESSARIES 17mm 2 mm 30mm DATI TECNICI - TECHINCAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima... - Page 3 DATI TECNICI - TECHINCAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Se la pressione dell’acqua è superiore a 5 bar, è preferibile installare un riduttore di pressione a monte dell’alimentazione per evitare vibrazioni e rendere regolare la regolazione della temperatura. If water pressure is above 5 bar, it is advisable to install a flow restrictor upstream of the water supply to avoid vibrations and regulate temperature.
- Page 4 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO G500B 47.2-63 G 3/4" G 3/4" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 5 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO profondità minima / minimum depth /profondeur minimale / profondità massima / maximum depth / profondeur maximale / minimale tiefe / profundidad mínima maximale tiefe / profundidad máxima Filo rivestimento A÷B Edge of the tiling Fil revetement Filo rivestimento...
-
Page 6: Installazione
INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO min 0,1 mm... - Page 7 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 8 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO R700B 47.2-63 G 3/4" G 3/4" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 9 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO profondità minima / minimum depth /profondeur minimale / profondità massima / maximum depth / profondeur maximale / minimale tiefe / profundidad mínima maximale tiefe / profundidad máxima Filo rivestimento Edge of the tiling A÷B Fil revetement Filo rivestimento...
- Page 10 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO min 0,1 mm...
- Page 11 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 12 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO F400B 49-61 G 3/4" G 3/4" R U B I N E T T I Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 13 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO profondità minima / minimum depth /profondeur minimale / profondità massima / maximum depth / profondeur maximale / minimale tiefe / profundidad mínima maximale tiefe / profundidad máxima Filo rivestimento Edge of the tiling A÷B Fil revetement Filo rivestimento...
- Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm min 0,1 mm...
- Page 15 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 16 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO G800B 72-86 G 3/4" G 3/4" R U B I N E T T I Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 17 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO profondità minima / minimum depth /profondeur minimale / profondità massima / maximum depth / profondeur maximale / minimale tiefe / profundidad mínima maximale tiefe / profundidad máxima Filo rivestimento Edge of the tiling A÷B Fil revetement Filo rivestimento...
- Page 18 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO min 0,1 mm...
- Page 19 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 20 ASSEMBLAGGIO PRODOTTO CON KIT PROLUNGAMENTO - MOUNTING EXTENSION MONTAGE RALLONGES - MONTAGE VERLÄNGERUNG - MONTAJE DE PROLONOGACIONES • Proseguire l’installazione da pag. 6 figura 6. • Continue the installation from p. 6 figure 6. • Continuez l’installation à partir de la p. 6 figure 6. •...
- Page 21 SOSTITUZIONE CARTUCCIA - CARTRIDGE REPLACEMENT - REPLACEMENT DE LA CARTOUCHE AUSWECHSELN DEL KARTUSCHE - SOSTITUTION DEL CARTUCHO 2 mm...
- Page 22 SOSTITUZIONE CARTUCCIA - CARTRIDGE REPLACEMENT - REPLACEMENT DE LA CARTOUCHE AUSWECHSELN DEL KARTUSCHE - SOSTITUTION DEL CARTUCHO 30 mm • Rimontare seguendo il procedimento inverso (8-7-6-5-4-3-2-1). • Replace following the instructions in reverse order (8-7-6-5-4-3-2-1). • Re-installer au contraire du procédé (8-7-6-5-4-3-2-1). •...
- Page 24 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO G591B G 3/4" G 3/4" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 25 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 17 mm...
- Page 26 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 27 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 28 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO G891B G 3/4" G 3/4" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 29 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 17 mm 2 mm...
- Page 30 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 31 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 32 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO R791B G 3/4" G 3/4" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 33 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 17 mm...
- Page 34 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO METAL...
- Page 35 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO silicon silicon...
- Page 36 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 37 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 38 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO R891B G 3/4" G 3/4" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 39 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 17 mm...
- Page 40 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO METAL...
- Page 41 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO silicon silicon...
- Page 42 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 43 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 44 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO M591B G 3/4" G 3/4" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 45 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 17 mm...
- Page 46 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO METAL...
- Page 47 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO silicon silicon...
- Page 48 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 49 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 50 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO F491B G 3/4" G 3/4" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 51 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 17 mm...
- Page 52 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO METAL...
- Page 53 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO silicon silicon...
- Page 54 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 55 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 56 Fratelli Fantini Spa via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
- Page 57 PARTI INCASSO Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones D300A D391A ART. ART.
-
Page 58: Dati Tecnici
UTENSILI NECESSARI - NECESSARY TOOLS - OUTILS NÉCESSAIRES ERFORDERLICHE WERKZEUGE - HERRAMIENTAS NECESARIAS - FERRAMENTAS NECESSARIES 10 mm DATI TECNICI - TECHINCAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima Minimum pressure... - Page 59 DATI TECNICI - TECHINCAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Se la pressione dell’acqua è superiore a 5 bar, è preferibile installare un riduttore di pressione a monte dell’alimentazione per evitare vibrazioni e rendere regolare la regolazione della temperatura. If water pressure is above 5 bar, it is advisable to install a flow restrictor upstream of the water supply to avoid vibrations and regulate temperature.
- Page 60 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO 47.2-63 D300A G 3/4" G 3/4" R U B I N E T T I Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 61 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO profondità minima / minimum depth /profondeur minimale / profondità massima / maximum depth / profondeur maximale / minimale tiefe / profundidad mínima maximale tiefe / profundidad máxima Minimo / Minimum Piano piastrella Finish wall Massimo / Maximum...
- Page 62 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO LOCTITE 638 10mm...
- Page 63 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 64 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 65 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO Nota bene, vite e tassello NON sono forniti, vanno scelti in funzione del supporto. Please note, screw and dowel are NOT supplied, they must be chosen according to the support. Nota bene, les vis et les chevilles NE sont PAS fournies, elles doivent être choisies en fonction du support.
- Page 66 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO TEFLON 3/4” 3/4” 3/4”...
- Page 67 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 68 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO •Applicare il collante sulla parete con l’utilizzo di una spatola •Apply the adhesive to the wall with a spatula •Appliquer le produit collant sur le mur avec une spatule •Den Klebstoff mit einer Spachtel an die Wand auftragen •Aplicar el adhesivo a la pared con una espátula •Aplicar il collante sulla parete con l’utilizzo di una spatola •Applicare nuovamente il collante su tutta la guarnizione e nell’area adiacente...
- Page 69 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 70 65.2 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO D391A 16.5 G 3/4" G 3/4" 55.5 R U B I N E T T I Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 71 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO COD. 05ET010240000000 Pag. 16 FOR ALL OTHER SERIES ONLY FOR VENICE N291B READ THE INSTRUCTION MANUAL LEGGERE MANUALE ISTRUZIONI N291+D391A Pag. 17 A991B+D391A B491B+D391A F491B+D391A COD. 05ET010240000000 FOR ALL OTHER SERIES ONLY FOR VENICE...
- Page 72 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO profondità minima / minimum depth /profondeur minimale / profondità massima / maximum depth / profondeur maximale / minimale tiefe / profundidad mínima maximale tiefe / profundidad máxima COD. 05ET010240000000 COD. 05ET010240000000 FOR ALL OTHER SERIES ONLY FOR...
- Page 73 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO profondità minima / minimum depth /profondeur minimale / profondità massima / maximum depth / profondeur maximale / minimale tiefe / profundidad mínima maximale tiefe / profundidad máxima COD. 05ET010240000000 COD. 05ET010240000000 FOR ALL OTHER SERIES ONLY FOR...
- Page 74 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO LOCTITE 638 10mm 10mm...
- Page 75 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 76 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 77 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO Nota bene, vite e tassello NON sono forniti, vanno scelti in funzione del supporto. Please note, screw and dowel are NOT supplied, they must be chosen according to the support. Nota bene, les vis et les chevilles NE sont PAS fournies, elles doivent être choisies en fonction du support.
- Page 78 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO TEFLON 3/4”...
- Page 79 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 81 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO •Applicare nuovamente il collante su tutta la guarnizione e nell’area adiacente •Reapply the adhesive to all of the gasket and the surrounding area •Applique de nouveau le produit collant sur tout le joint et autour •Den Klebstoff auf die ganze Scheibe und den umgebenden Bereich wieder auftragen •Volver a aplicar el adhesivo a toda la empaque y la zona circundante •Candidate-se totalmente ao colante em toda a sua guarnização e na área adicente...
- Page 82 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 83 Note / Notes / Notes / Notizen / Notas...
- Page 84 Fratelli Fantini Spa via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
