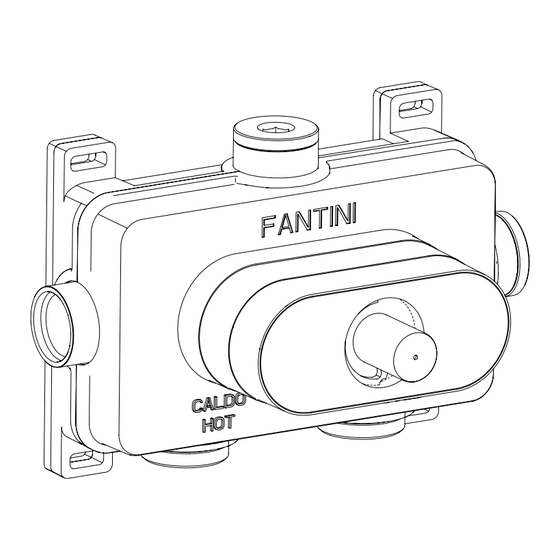

- Page 1 PARTI INCASSO Instructions / Instructions De Montage / Instrucciones D400AU ART.
-
Page 2: Necessary Tools
NECESSARY TOOLS - OUTILS NÉCESSAIRES - HERRAMIENTAS NECESARIAS 10 mm TECHNICAL DETAILS - DONNÉES TECHNIQUES - DATOS TÉCNICOS Minimum pressure Pression minimum Pression mínima 1 BAR Minimum pressure Pression maximum Pression máxima 10 BAR Reccomended working pressure Pression optimale de service Pression de trab. - Page 3 TECHNICAL DETAILS - DONNÉES TECHNIQUES - DATOS TÉCNICOS If water pressure is above 5 bar, it is advisable to install a flow restrictor upstream of the water supply to avoid vibrations and regulate temperature. Si la pression de l’ e au est supérieure à 5 bar, il est recommandé d’installer un réducteur de pression en amont de l’alimentation afin d’...
-
Page 4: Pre-Installation
5-1/8" PRE-INSTALLATION - PRÉ-INSTALLATION - PREINSTALCIÓN D400AU 1-3/4" 1-7/8"-2-1/2" 8-1/8" 4-5/8" 1-1/8" ← 1-1/8" ↑ ↑ 3/4"NPT 3/4"NPT 1-5/8" 3-1/8" R U B I N E T T I These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’... -
Page 5: Installation - Instalación
INSTALLATION - INSTALLATION - INSTALACIÓN minimum depth /profondeur minimale / profundidad mínima maximum depth / profondeur maximale / profundidad máxima Minimo / Minimum Minimum Piano piastrella Finish wall Maximum Massimo / Maximum Minimo / Minimum Minimum Piano piastrella Finish wall Maximum Massimo / Maximum Edge of the tiling... - Page 6 INSTALLATION - INSTALLATION - INSTALACIÓN 10mm •Insert plugs in unused outputs •Insérer les bouchons dans les sorties non utilisées •Inserte los tapones en las salidas no utilizadas LOCTITE 638 10mm...
- Page 7 INSTALLATION - INSTALLATION - INSTALACIÓN...
- Page 8 INSTALLATION - INSTALLATION - INSTALACIÓN ø 8mm...
- Page 9 INSTALLATION - INSTALLATION - INSTALACIÓN Please note, screw and dowel are NOT supplied, they must be chosen according to the support. Nota bene, les vis et les chevilles NE sont PAS fournies, elles doivent être choisies en fonction du support. Tenga en cuenta que los tacos y tornillos NO suministrados deben elegirse de acuerdo con el soporte.
- Page 10 INSTALLATION - INSTALLATION - INSTALACIÓN TEFLON 3/4” 3/4” 3/4”...
- Page 11 INSTALLATION - INSTALLATION - INSTALACIÓN INLET TEST ESSAI ENTRÉES PRUEBA DE LAS ENTRADAS MIN 5 Bar Max 10 Bar...
- Page 12 INSTALLATION - INSTALLATION - INSTALACIÓN...
- Page 13 INSTALLATION - INSTALLATION - INSTALACIÓN...
- Page 14 Notes / Notes / Notas...
- Page 15 Notes / Notes / Notas...
- Page 16 Fratelli Fantini Spa via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
