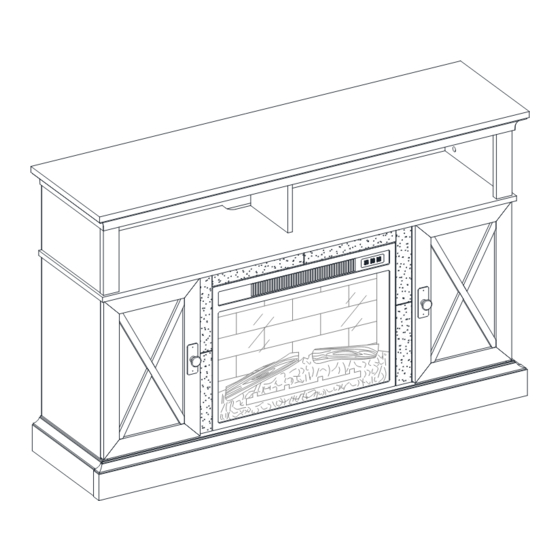

Kellum Fireplace TV Stand
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions
and parts list ready to provide the model name, part name or factory number:
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
Stock # WMFP54EC-26GR
ADULT ASSEMBLY REQUIRED
www.whalenstyle.com
Or e-mail your request to parts@whalenfurniture.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2022-06-16
866-942-5362
Rev. 0001-A
LOT NUMBER:
DATE PURCHASED:
/
/

Advertisement

loading

Related Manuals for Whalen Kellum WMFP54EC-26GR

Summary of Contents for Whalen Kellum WMFP54EC-26GR

  • Page 1 LOT NUMBER: DATE PURCHASED: Kellum Fireplace TV Stand Stock # WMFP54EC-26GR ADULT ASSEMBLY REQUIRED If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store where it was purchased. Please call our customer service number and have your instructions and parts list ready to provide the model name, part name or factory number: 866-942-5362 Pacific Standard Time: 8:30 a.m.
  • Page 2 G E N E R A L I N F O R M A T I O N , T I P S A N D T R I C K S 1. Please read the Assembly Instructions prior to assembling this product. 2.
  • Page 3 IMPORTANT Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non- abrasive surface. You will need the parts identified on page 4 and 5 of this instruction manuals. NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED OFF WITH DAMP CLOTH.
  • Page 4 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Top Panel ( B- Upper Side Panel ( C- Upper Front Molding ( Qty. 1 Qty. 2 Qty.
  • Page 5 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. Qty. 1 T- Stop Rail ( Fireplace Insert (Qty. 1) Remote Control with Battery (Qty. 1) (1) Cam Lock (2) Cam Bolt (3) M8 x 30 mm Wood Dowel (Qty.
  • Page 6 Assembly Instructions ② x 27 NOTE: Please do not fully tighten all bolts until you finish assembling all parts. Once assembled, go back and fully tighten all bolts. This will make it easier during assembly of unit. 1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a carpeted floor or the empty carton to avoid any scratch.
  • Page 7 Assembly Instructions ③ x 14 3. Glue the wood dowels (3) into the designated holes on the Bottom Panel (M), Bottom Stretchers (N and O) and Bottom Front Molding (P) as shown. NOTE: It is very important to use a small amount of glue on both ends of dowels and wipe off the excess glue immediately with a damp cloth.
  • Page 8 Assembly Instructions ⑤ x 8 4. Orient and attach the Bottom Front Stretcher (O) to the Bottom Front Molding (P) using eight 38 mm s (5). Flat Head Screw...
  • Page 9 Assembly Instructions ① x 6 5. Align and attach the Bottom Stretchers (N and O) to the Bottom Panel (M) with six Cam Locks (1). (Refer to page 3 on Cam Lock system operation supplement).
  • Page 10 Assembly Instructions ③ x 18 6. Glue the wood dowels (3) into the designated holes on the Lower Side Panels (F and G), Lower Partition Panels (H and I), Middle Crossbar (K) and Middle Trims (L) as shown.
  • Page 11 Assembly Instructions ① x 3 7. Orient and attach the Middle Crossbar (K) to the Media Shelf (E) by engaging three Cam Locks (1).
  • Page 12 Assembly Instructions 8. Attach one Middle Trim (L) to each Lower Partition Panel (H and I) by engaging two Cam Locks (1).
  • Page 13 Assembly Instructions ⑤ x 4 9. Using the wood dowels as a guide, firmly press the assembled Lower Partition Panels (H and I) to the Bottom Panel (M) and fasten them in place with four 38 mm Flat Head Screws (5). Exercise caution when assembling parts to the base.
  • Page 14 Assembly Instructions 10. Align and attach the Left Lower Side Panel (F) to previous assembly by engaging three Cam Locks (1). 11. Repeat the same procedure with the Right Lower Side Panel (G) at the opposite end.
  • Page 15 Assembly Instructions 12. Place the Media Shelf (E) over the inserted Wood Dowels (3) on the vertical panels (F, G, H and I) properly and fasten them into place by engaging eight Cam Locks (1).
  • Page 16 Assembly Instructions ② x 16 13. Ask for assistance to lift the previous assembly upright. 14. Securely screw the Cam Bolts (2) into the designated small holes on the Top Panel (A), Upper Front Moldings (C) and the top surface of Media Shelf (E) using a Phillips screwdriver.
  • Page 17 Assembly Instructions ③ x 12 15. Glue the Wood Dowels (3) into the inner holes on the Upper Side Panels (B) and Upper Partition Panel (D) as shown.
  • Page 18 Assembly Instructions ① x 4 16. Orient and attach one Upper Front Molding (C) to one Upper Side Panel (B) by engaging two Cam Locks (1). 17. Complete this step two times to assemble two Upper Side Panels (B).
  • Page 19 Assembly Instructions ① x 6 18. Orient and attach the assembled Upper Side Panels (B) and Upper Partition Panel (D) to the Media Shelf (E) by engaging six Cam Locks (1).
  • Page 20 Assembly Instructions ① x 6 19. Align and attach the Top Panel (A) onto both Upper Side Panels (B) and Upper Partition Panel (D) and fasten them in place by engaging six Cam Locks (1).
  • Page 21 Assembly Instructions ⑬ x 2 ⑥ x 8 20. Ask for assistance to flip around the previous assembly at its front edges. 21. Using the pilot holes as a guide, fasten two Triangle Metal Plates (13) at the bottom joints between the Bottom Front Molding (P) and Lower Side Panels (F and G) using four 15 mm (6) per Flat Head Screws...
  • Page 22 Assembly Instructions ⑭ x 2 22. Tightly screw two Floor Levelers (14) into the Triangle Metal Plates (13) and set them to the correct height.
  • Page 23 Assembly Instructions ④ x 2 ⑥ x 4 23. Using the pilot holes as a guide, fasten two Mending Plates (4) at the joints between Middle Crossbar (K) and Middle Trims (L) with two 15 mm Flat Head Screws (6) per plate.
  • Page 24 Assembly Instructions ⑦ x 32 24. Now, go back and securely tighten all the Cam Locks and Screws. Make sure that all the parts are tight and there are no gaps between the parts. This will help keep the unit square. 25.
  • Page 25 Assembly Instructions ⑩ x 2 27. Attach one Knob (10) to the front side of each Door (R) with the Knob Bolt (11).
  • Page 26 Assembly Instructions 28. Ask for assistance to lift the assembly unit upright and position it near the final location. 29. Pick up one Door (R) and attach the extended Hinge Arms to the Hinge Bases installed on the Left Lower Side Panel (F). Loosen the bolt on the back of Hinge Base for an easy fit. Align and insert the “U”...
  • Page 27 Assembly Instructions ⑧ x 8 ⑨ x 24 33. Open the doors and insert four Shelf Supports (8) into the holes at the desired height inside each side compartment. Make sure you place the four shelf supports at the same level to make the shelf level. 34.
  • Page 28 Assembly Instructions 36. Unpack the fireplace insert from the inner box and follow the instructions to install the Top Trim and Side Trims to the fireplace insert. 37. Lift the fireplace insert carefully into the back of the assembled mantel and center it in the opening. drag the insert across the Bottom Panel (M) as it may scratch the unit.
  • Page 29 Assembly Instructions NOTE: To prevent your TV from tipping, you must install the Strip Stopper if you place a flat panel television on the top panel. Otherwise, skip to step 40. 39. Remove the paper backing from the Stop Rail (T), then properly align the Stop Rail with the top edge of the stopper template on Top Panel (A).
  • Page 30 Assembly Instructions Tools required (not provided): Phillips screwdriver, stud finder, tape measure, pencil, power drill and 1/8’’ drill bit. 41. Ask for assistance to position the assembled fireplace at the desired location against a wall. If necessary, adjust the installed Floor Levelers (14) at the bottom of the base to correct the tilting and level the doors. Now, follow the instructions printed on the plastic bag containing the Tipping Restraint Hardware to attach the tip-over restraints to the unit and the wall.

  • Page 31: Care And Maintenance

    Care and Maintenance  Use a soft, clean cloth that will not scratch the surface when dusting.  Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area.  Using solvents of any kind on your furniture may damage your furniture’s finish. ...

  • Page 32: Quality Guarantee

    Should this product be defective in workmanship or materials or fail under normal use, we will repair or replace it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed to meet your highest expectations. We guarantee that you will immediately see the value of our fine furniture.
  • Page 33 NÚMERO de LOTE: FECHA de COMPRA: Consola chimenea para-TV Kellum Serie # WMFP54EC-26GR ENSAMBLE REQUERIDO POR ADULTO Si tienen alguna pregunta acerca del ensamble o si alguna parte está faltante, no retorne esté producto a la tienda donde lo compro. Por favor llame a nuestro departamento de ayuda al cliente teniendo su instructivo y lista de partes para proveer el modelo, nombre de parte o el número de fábrica: 866-942-5362 Hora estándar del Pacífico: 8:30 a.m.
  • Page 34 I N F O R M A C I O N G E N E R A L , R E C O M E N D A C I O N E S Y T R U C O S 1.
  • Page 35 IMPORTANTE Antes de comenzar: Abra, identifique y cuente todas las partes antes del ensamble. Coloque las piezas sobre una superficie plana y no abrasiva. Tendrá que las partes identificadas en la página 4 y 5 de este manual de instrucciones. NOTA: ES MUY IMPORTANTE PARA EL USO DE PEGAMENTO CON LAS CLAVIJAS DE MADERA.
  • Page 36 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y partes de ferretería antes de iniciar el ensamblado. A- Panel superior (Cant. 1) B- Panel superior lateral (Cant. 2) C- Moldura superior frontal (Cant. 2) D- Panel divisor superior (Cant.
  • Page 37 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y partes de ferretería antes de iniciar el ensamblado. Cant. 1 T- Riel tope ( Inserto de chimenea (Cant. 1) Control remoto con batería (Cant.
  • Page 38 Instructivo de ensamble ② x 27 NOTA: Por favor no apriete completamente todos los pernos, hasta que termine con el ensamble de las partes. Después asegúrese de apretar todos los pernos. Esto hará el ensamble más fácil. 1. Desempacar la unidad y confirmar que se tiene todo el material de ferretería y partes requeridas. Ensamblar la unidad en un piso alfombrado o en el cartón vacío para evitar rasguños.
  • Page 39 Instructivo de ensamble ③ x 14 3. Pegar las clavijas de madera (3) en los agujeros designados en el panel inferior (M), en los soportes inferiores (N y O) y en la moldura inferior frontal (P) como se muestra. NOTA: Es muy importante usar una cantidad pequeña de pegamento en ambos lados de las clavijas y limpiar el exceso de pegamento inmediatamente con una tela húmeda.
  • Page 40 Instructivo de ensamble ⑤ x 8 4. Orientar y adjuntar el soporte inferior frontal (O) a la moldura inferior frontal (P) usando 8 pernos de cabeza plana de 38 mm (5).
  • Page 41 Instructivo de ensamble ① x 6 5. Alinear y adjuntar los soportes inferiores (N y O) al panel inferior (M) con 6 tuercas de fijación (1). (Consulte la página 3 del sistema de tuerca de fijación).
  • Page 42 Instructivo de ensamble ③ x 18 6. Pegar las clavijas de madera (3) en los agujeros designados en los paneles inferiores laterales (F y G), en los paneles divisores inferiores (H y I), en el soporte medio (K) y en los bordes medios (L) como se muestra.
  • Page 43 Instructivo de ensamble ① x 3 7. Orientar y adjuntar el soporte medio (K) a la repisa media (E) empleando 3 tuercas de fijación (1).
  • Page 44 Instructivo de ensamble 8. Adjuntar un borde medio (L) a cada panel divisor inferior (H y I) empleando 2 tuercas de fijación (1).
  • Page 45 Instructivo de ensamble ⑤ x 4 9. Usando las clavijas de madera como guía, presionar firmemente los paneles divisores inferiores ensamblados (H y I) al panel inferior (M) y sujetar en su lugar con 4 pernos de cabeza plana de 38 mm (5).
  • Page 46 Instructivo de ensamble 10. Alinear y adjuntar el panel izquierdo inferior (F) al ensamble previo empleando 3 tuercas de fijación (1). 11. Repetir el mismo procedimiento con el panel derecho inferior (G) en el lado opuesto.
  • Page 47 Instructivo de ensamble 12. Poner la repisa media (E) sobre las clavijas de madera insertadas (3) en los paneles verticales (F, G, H y I) apropiadamente y sujetar en su lugar empleando 8 tuercas de fijación (1).
  • Page 48 Instructivo de ensamble ② x 16 13. Pedir asistencia para levantar el ensamble previo en posición vertical. 14. Atornillar los pernos de fijación (2) en los agujeros pequeños designados en el panel superior (A), en las molduras superiores frontales (C) y en la superficie superior de la repisa media (E) usando el desarmador estrella.
  • Page 49 Instructivo de ensamble ③ x 12 15. Pegar las clavijas de madera (3) en los agujeros internos en los paneles superiores laterales (B) y en el panel divisor superior (D) como se muestra.
  • Page 50 Instructivo de ensamble ① x 4 16. Orientar y adjuntar una moldura superior frontal (C) a un panel superior lateral (B) empleando 2 tuercas de fijación (1). 17. Completar esté paso dos veces para ensamblar 2 paneles superiores laterales (B).
  • Page 51 Instructivo de ensamble ① x 6 18. Orientar y adjuntar los paneles superiores laterales (B) y el panel divisor superior (D) a la repisa media (E) empleando 6 tuercas de fijación (1).
  • Page 52 Instructivo de ensamble ① x 6 19. Alinear y adjuntar el panel superior (A) sobre ambos paneles superiores laterales (B) y al panel divisor superior (D) y sujetar en su lugar empleando 6 tuercas de fijación (1).
  • Page 53 Instructivo de ensamble ⑬ x 2 ⑥ x 8 20. Pedir asistencia para voltear el ensamble previo sobre sus bordes frontales. 21. Usando los agujeros pilotos como guía, sujetar 2 placas de metal triangulares (13) a las conexiones inferiores entre la moldura inferior frontal (P) y los paneles inferiores laterales (F y G) usando 4 pernos de cabeza plana de 15 mm (6) por placa.
  • Page 54 Instructivo de ensamble ⑭ x 2 22. Atornillar 2 niveladores de piso (14) en las placas de metal triangulares (13) y ajustar a la altura correcta.
  • Page 55 Instructivo de ensamble ④ x 2 ⑥ x 4 23. Usando los agujeros pilotos como guía, sujetar 2 placas de conexión (4) en las conexiones entre el soporte medio (K) y los bordes medios (L) con 2 pernos de cabeza plana de 15 mm (6) por placa.
  • Page 56 Instructivo de ensamble ⑦ x 32 24. Ahora, volver y apretar todas las tuercas de fijación y los pernos. Asegurar que todas las partes estén apretadas y de que no hay huecos entre las partes. Esto ayudara a mantener la unidad cuadrada. 25.
  • Page 57 Instructivo de ensamble ⑩ x 2 27. Adjuntar una perilla (10) al lado frontal de cada puerta (R) con el perno para perilla (11).
  • Page 58 Instructivo de ensamble 28. Pedir asistencia para levantar la unidad ensamblada en posición vertical y poner cerca de la posición final. 29. Tomar una puerta (R) y adjuntar los brazos de bisagra extendidos a las bases de bisagra instaladas en el panel izquierdo inferior (F).
  • Page 59 Instructivo de ensamble ⑧ x 8 ⑨ x 24 33. Abrir las puertas e insertar 4 soportes para repisa (8) en los agujeros a la altura deseada dentro de cada compartimiento lateral. Asegurar de poner 4 soportes para repisa en el mismo nivel para nivelar la repisa.
  • Page 60 Instructivo de ensamble 36. Desempacar el inserto de chimenea de la caja interior y seguir las instrucciones para instalar el borde superior y los bordes laterales al inserto de chimenea. 37. Levantar y poner el inserto de chimenea en la parte posterior del delantal ensamblado y centrar en la abertura.
  • Page 61 Instructivo de ensamble NOTA: Para prevenir que se caiga su TV, usted debe instalar el riel tope si pone una televisión de pantalla plana sobre el panel superior. De otra manera, sáltese al paso 40. 39. Retirar el respaldo de papel del riel tope (T), luego alinear apropiadamente el riel tope con el borde superior del temple del tope en el panel superior (A).
  • Page 62 Instructivo de ensamble Herramientas requeridas (no incluidas): Desarmador estrella, buscador de vigas, cinta métrica, lápiz, taladro y broca de 1/8 pulgadas. 41. Pedir asistencia para poner la chimenea ensamblada en el lugar deseado contra la pared. Si fuera necesario, ajustar los niveladores de piso (14) en la parte inferior de la base para corregir la inclinación y nivelar las puertas.

  • Page 63: Cuidado Y Mantenimiento

    Cuidado y mantenimiento  Use una toalla suave y limpia para evitar daños y rayaduras.  Uso de cera para pulir muebles no es necesario. Si desea usar cera, pruébela en un área que no sea visible para revisar su funcionamiento. ...
  • Page 64 MUEBLE RESULTANDO EN LA MUERTE O HERIDAS GRAVES. GARANTÍA DE CALIDAD Nosotros estamos seguros que usted se encontrará feliz con la compra de esté producto de Whalen Furniture. Si esté producto tiene algun defecto de ensamble o material, o si tiene alguna falla en uso normal, nosotros lo repararemos o lo re-emplazaremos hasta por un año à...
