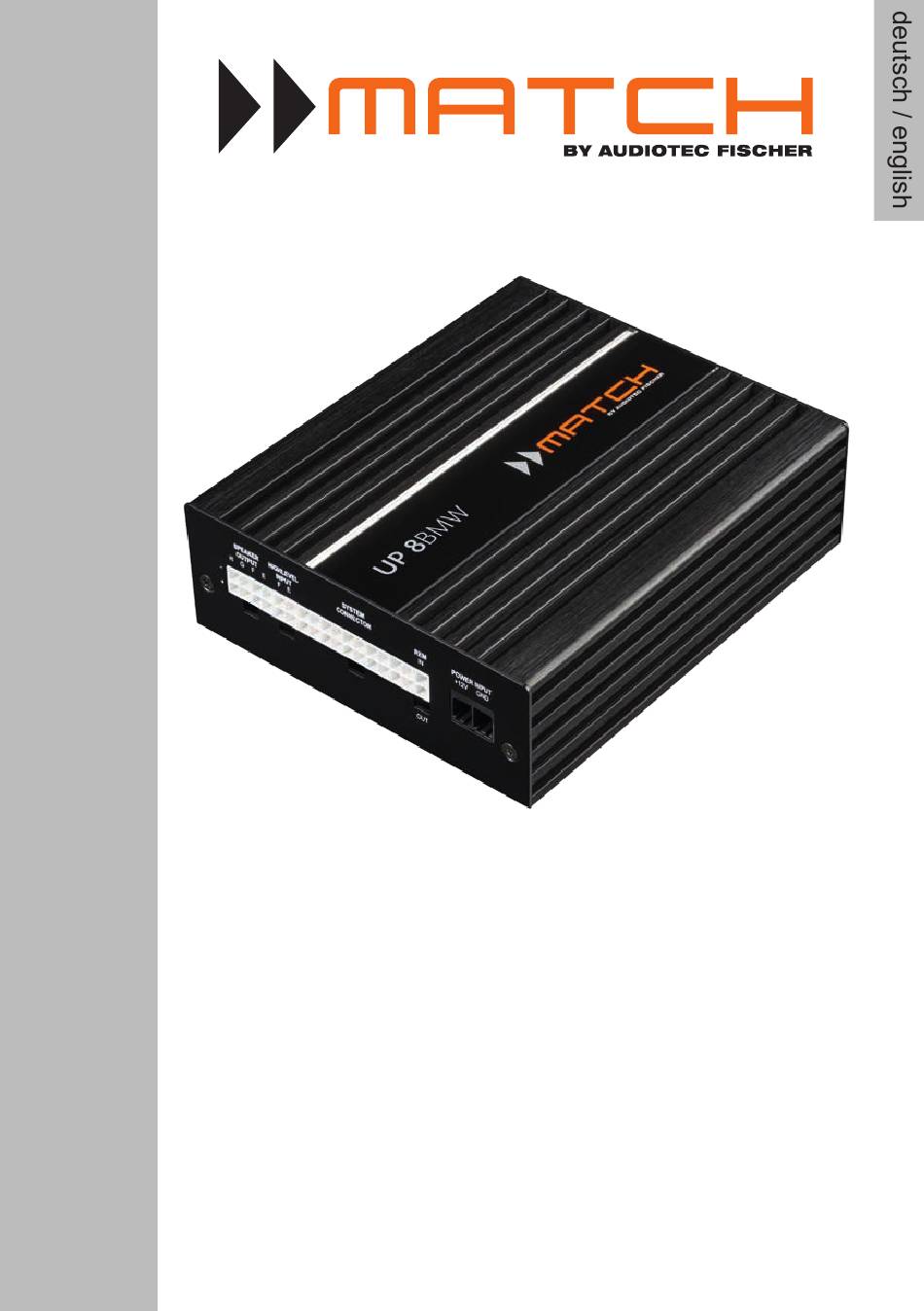

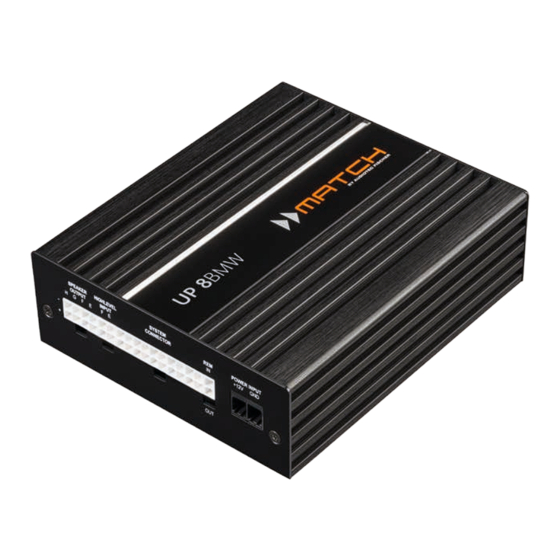

- Page 1 UP 8BMW U P G R A D E Plug & Play DSP-Verstärker für BMW E & F Modelle mit HiFi-Soundsystem (Option 676) Plug & Play DSP amplifier for BMW E & F models with HiFi sound system (option 676)
-
Page 2: Herzlichen Glückwunsch
Viel Freude an diesem Produkt wünscht Ihnen das als Kunde direkt von unserer mehr als 30-jährigen Team von Erfahrung in der Forschung und Entwicklung von Audiokomponenten. AUDIOTEC FISCHER Allgemeine Hinweise Allgemeines zum Einbau von MATCH-Kompo- Allgemeines zum Anschluss des UP 8BMW nenten Verstärkers... -
Page 3: Anschluss- Und Bedienelemente
Anschluss- und Bedienelemente Control Taster Lautsprecherausgänge E - H Seite 10, Punkt 2 Seite 6, Punkt 2 Highlevel-Lautsprechereingäge E & F Auto Remote-Schalter Unbenutzt bei BMW HiFi Soundupgrade Seite 6, Punkt 3 System Connector Eingang SCP (Smart Control Port) Seite 6, Punkt 2 Seite 10, Punkt 3 Remote-Anschlüsse Optischer Digitaleingang... -
Page 4: Hardware-Konfiguration
Hardware-Konfiguration Abb. 1: Pinbelegung UP 8BMW System Connector Highlevel-Lautsprechereingang hinten links (-) / C Highlevel-Lautsprechereingang hinten links (+) / C Highlevel-Lautsprechereingang vorne links (-) / A Highlevel-Lautsprechereingang vorne links (+) / A Highlevel-Lautsprechereingang vorne rechts (-) / B Highlevel-Lautsprechereingang vorne rechts (+) / B Highlevel-Lautsprechereingang hinten rechts (-) / D Highlevel-Lautsprechereingang hinten rechts (+) / D Lautsprecherausgang hinten rechts (-) / D... - Page 5 Abb. 2: Belegung Power Input Stecker +12 V – Zum Anschluss des +12 V Versorgungskabels. GND – Zum Anschluss des Massekabels. Steckeroberseite ACHTUNG: Der Power Input darf niemals gleichzeitig mit der Spannungsversorgung am System Con- nector / Plug & Play Kabelbaum verwendet werden. Sofern die Spannungsversorgung am Power Input genutzt wird, ist es zwingend erforderlich Hardwarekonfigurationen im Verstärker vorzunehmen (siehe Seite 7, Punkt 4).
- Page 6 Hardware-Konfiguration Montieren und konfigurieren Sie den MATCH 2. Montage des UP 8BMW Verstärkers UP 8BMW in der nachfolgenden Reihenfolge a. Befestigen Sie das mitgelieferte Monta- geblech mit den im Lieferumfang befind- Achtung: Für die Durchführung der nachfolgenden lichen Senkkofpschrauben auf der Untersei- Schritte werden Spezialwerkzeuge und Fachwissen te des Verstärkers.
- Page 7 On: Einschaltung über Highlevel-Lautspreche- 25 A Sicherung auf die im nachfolgenden Bild reingänge. markierten Steckplätze. Off: Einschaltung über Remote-Signal (Werkseinstellung). 4. Optional: Anschluss der Stromversorgung Beim BMW HiFi Soundupgrade wird die UP 8BMW über den beiliegenden Kabelbaum direkt vom Original-Kabelbaum des Fahrzeugs d.
- Page 8 Hardware-Konfiguration Computer anschließen, gehen Sie auf unsere lieren, gehen Sie wie folgt vor: Homepage und laden die aktuellste Software Version des DSP PC-Tools herunter. Es ist rat- a. Laden sich Seite sam, vor der Programmierung des DSPs nach www.audiotec- fischer.com fahr- Updates der Software zu schauen, damit das zeugspezifisches Sound Setup herunter.
- Page 9 Zeitpunkt zu hörbaren Ver- zerrungen in den Lautsprechern kommt, um Be- schädigungen zu vermeiden. Wichtig: Audiotec Fischer übernimmt keinerlei Gewährleistung für eventuelle Schäden an den werkseitig verbauten Lautsprechern, die durch die Kombination mit der UP 8BMW entstanden e.
-
Page 10: Weitere Funktionen
Weitere Funktionen 1. Status LED drückt halten. Durch ein Geräte-Reset wird Die Status LED zeigt den Betriebszustand des der interne Speicher auf die Werkseinstellung zurückgesetzt! Dies wird durch ein durchge- Verstärkers und dessen Speichers an. hendes rotes Leuchten und grünes schnelles Grün: Verstärker eingeschaltet und betriebsbereit. - Page 11 Virtual Channel Processing (VCP) Die MATCH UP 8BMW bietet neben dem Standard Routing das Virtual Channel Processing (VCP), ein mehrstufiges Signalverarbeitungs-Konzept, welches die perfekte Konfiguration komplexer Soundsysteme ermöglicht und somit ganz neue Möglichkeiten des Klangtunings eröffnet. Das VCP erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen, welche sich zwischen den Ein- und Ausgängen befindet.
- Page 12 ACO Plattform-Features Neben den einzigartigen DSP-Sound effekten bietet ADEP.3 Configuration die ACO-Plattform der UP 8BMW zusätzlich eine Bei Ansteuerung des Verstärkers über die High- Vielzahl an System-Features. level-Eingänge kann es in Verbindung mit manchen Im DCM Menü der DSP PC-Tool Software können Werksradios notwendig sein, den ADEP.3-Schalt- für einige dieser System-Features individuelle Ein- kreis an den Diagnosemodus des Steuergeräts...
-
Page 13: Technische Daten
Technische Daten Leistung RMS - Kanal A - F ..............6 x 65 @ 4 Ohm - Sub Out G - H..............2 x 90 Watt @ 4 Ohm 2 x 160 Watt @ 2 Ohm Verstärkertechnologie ............Class GD Eingänge ................ -
Page 14: Rechtlicher Hinweis
Rechtlicher Hinweis • MATCH by Audiotec Fischer bzw. die Audiotec Fischer GmbH sind in keiner Weise mit der Baye- rische Motoren Werke (BMW) AG oder einer ihrer Tochtergesellschaften oder Partnerunternehmen verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung. -
Page 15: General Instructions
Congratulations on your purchase of this innovative We wish you many hours of enjoyment with your and high-qual ity MATCH product. new MATCH UP 8BMW. Thanks to more than 30 years of experience in research and development of audio products this... - Page 16 Connectors and control units Control pushbutton Speaker Output E - H Page 23, point 2 Page 19, point 2 Highlevel Input E & F Auto Remote switch Not used by BMW HiFi sound upgrade Page 20, point 3 System Connector input SCP (Smart Control Port) Page 19, point 2 Page 23, point 3...
-
Page 17: Hardware Configuration
Hardware configuration Fig. 1: Pin configuration UP 8BMW System Connector Highlevel loudspeaker input rear left (-) / C Highlevel loudspeaker input rear left (+) / C Highlevel loudspeaker input front left (-) / A Highlevel loudspeaker input front left (+) / A Highlevel loudspeaker input front right (-) / B Highlevel loudspeaker input front right (+) / B Highlevel loudspeaker input rear right (-) / D... - Page 18 Hardware configuration Fig. 2: Pin assignment Power Input plug +12 V – for connecting the UP 8MBW to the positive terminal of the car´s battery. GND – for connecting the gorund cable. Plug top side ATTENTION: The Power Input must not be used in parallel with the power input of the System Con- nector / plug &...
- Page 19 Mount and configure the MATCH UP 8BMW as 2. Installation of the UP 8BMW amplifier follows a. Fix the mounting panel with the counter-sunk screws (both included in delivery) to the bot- Caution: Carrying out the following steps will re- tom plate of the UP 8BMW.
- Page 20 Make sure to disconnect the battery before A direct power supply via the vehicles battery installing the MATCH UP 8BMW! may be necessary if: Solely use the Power Input plug which is in- - the UP 8BMW is used outside the standard...
- Page 21 the DSP PC-Tool software. e. Optionally you can now customize the sound We strongly recommend to carefully read the setup with the DSP PC-Tool to your needs. DSP PC-Tool knowledge base before using the f. Once you have made all the settings, save software for the first time in order to avoid any the sound setup on the DSP of the UP 8BMW.
- Page 22 90 % of the max. volume and playback an appropriate test tone, e.g. pink noise (0 dB). Note: Audiotec Fischer is not responsible for f. If the clipping indicator in the DSP PC-Tool any damages to OE speakers that are used in...
-
Page 23: Additional Functions
This multi-functional input is designed for If the amplifier is overheated the internal tem- MATCH UP 8BMW accessory products like a perature protection switches off the remote and remote control which allows to adjust several signal output until it reaches a safe temperature features of the amplifier. - Page 24 Virtual Channel Processing (VCP) In addition to standard routing, the MATCH UP 8BMW offers Virtual Channel Processing (VCP), a multi- stage signal processing concept that enables the perfect configuration of complex sound systems, opening up completely new possibilities for sound tuning.
- Page 25 ACO platform features Beside the unique DSP sound effects the UP 8BMW ADEP.3 Configuration provides a bunch of new system features. If the UP 8BMW is connected to an OEM radio via In the DCM menu of the DSP PC-Tool software in- the highlevel inputs it may happen that the ADEP.3 dividual settings can be made for several of these circuit has to be adapted to the diagnostic mode of...
- Page 26 It is possible to extend the functionality of the 6. Make sure that the MEC module is installed MATCH UP 8BMW by inserting an optional MATCH properly and all pins are fully inserted into the Extension Card (MEC) – for example a High Defi- socket.
-
Page 27: Technical Data
Note: “The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by ® Audiotec Fischer GmbH is under license. Other trademarks and trade names are those of their respective owners.”... - Page 28 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: match@audiotec-fischer.com · Internet: www.audiotec-fischer.com Made Germany...
