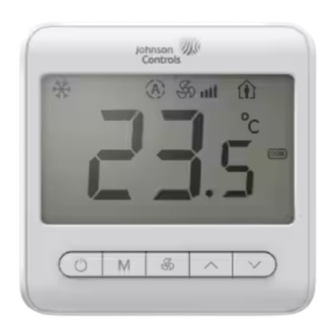

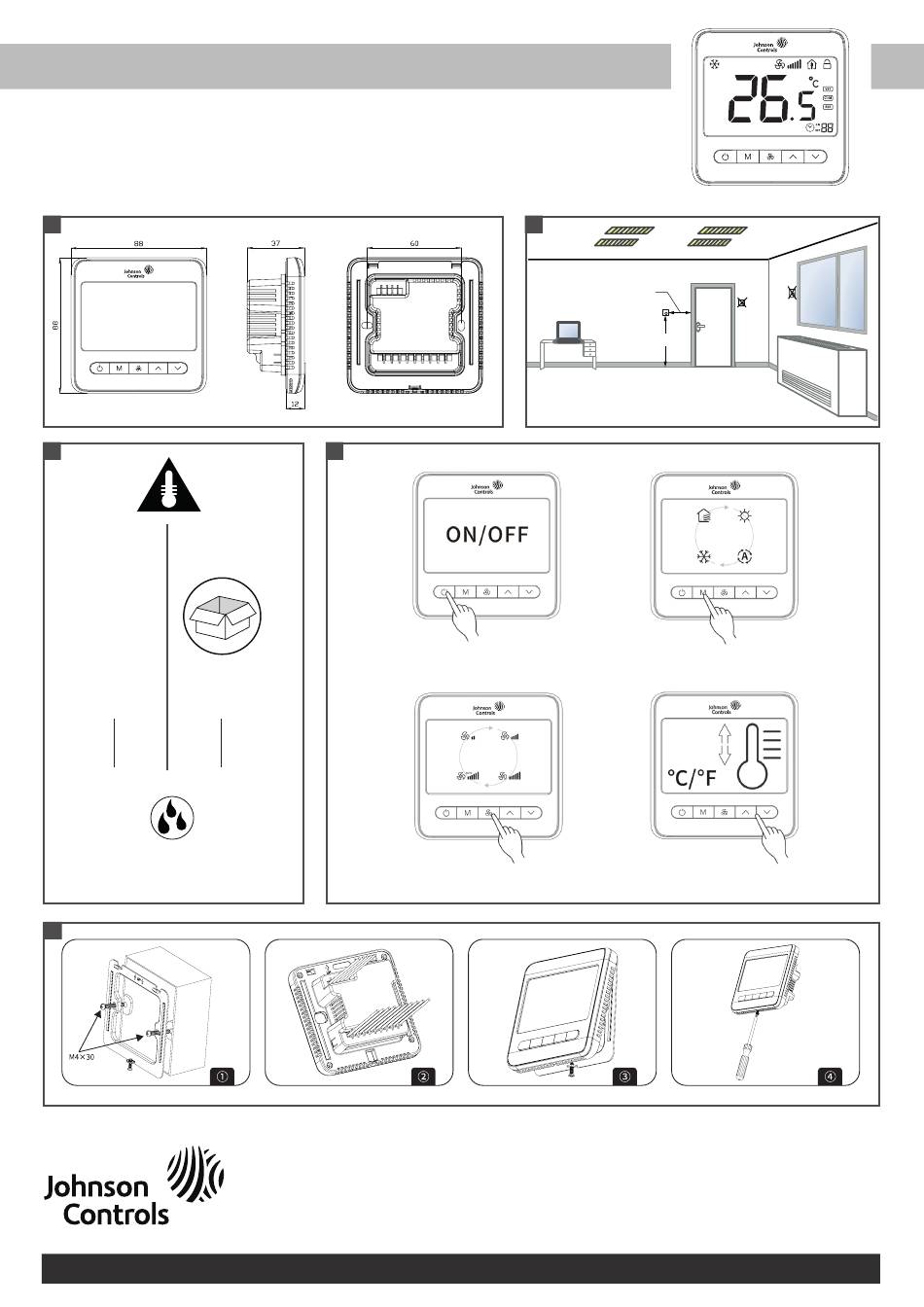

T7000e
液晶数字式温控器
LCD Digital Thermostat
安装说明书 Installation Guide
FAN-8941(1123)
°C
Ambient
工作环境
MAX
MIN
MAX
50° C
0° C
60° C
99° F
32° F
140° F
MAX 90% RH
MIN 5% RH
本文档如有变化， 恕不另行通知 。
MIN
-30° C
-22° F
© Copyright 2023 Johnson Controls. All rights reserved. Any unauthorized use or copying is strictly prohibited.
> 50 cm
> 150 cm
Headquarters: Milwaukee, Wisconsin, USA
Branch Officies: Principal Cities World-wide
Johnson Controls® is registered trademarks of Johnson Controls.
All other marks herein are the marks of their respective owners.
Building Efficiency
www.johnsoncontrols.com
FAN-8941(1123)
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Johnson Controls T7000e
Summary of Contents for Johnson Controls T7000e
- Page 1 Branch Officies: Principal Cities World-wide Johnson Controls® is registered trademarks of Johnson Controls. All other marks herein are the marks of their respective owners. © Copyright 2023 Johnson Controls. All rights reserved. Any unauthorized use or copying is strictly prohibited. www.johnsoncontrols.com 本文档如有变化， 恕不另行通知 。...
- Page 2 T7000e English 中文 接线图 接线图 应用描述 应用描述 型号 Wiring Diagram Wiring Diagram Application Description Application Description Model 应用：00 应用：00 支持2管制、 支持2管制、 开关式3线阀、 开关式2线阀、 3速风机 3速风机 (Tio2/ESP功能， (Tio2/ESP功能， 默认关闭) 默认关闭) Application Application ：00 ：00 Support 2-pipe cooling Support 2-pipe cooling VO1 VC1 VO2 VC2 HI MEDLOW L...
- Page 3 T7000e English 中文 应用：01 应用：01 MODBUS MODBUS 支持4管制、 支持4管制、 开关式3线阀、 开关式2线阀、 3速风机、 3速风机、 Modbus RTU通讯 Modbus RTU通讯 T7700- Application Application ：00 ：01 TF60- Support 4-pipe cooling Support 4-pipe cooling 9KS0 VO1 VC1 VO2 VC2 HI MEDLOW L VO1 VC1 VO2 VC2 HI MEDLOW L...
- Page 4 T7000e English 中文 应用：03 应用：04 支持4管制、 支持4管制、 开关式3线阀、 开关式2线阀、 ECM风机 ECM风机 (Tio2/ESP功能， 默认关闭) Application Application ：03 ：04 Support 4-pipe cooling Support 4-pipe cooling AO1 GND AO2 VC VO K2 K1 AO1 GND AO2 VC VO K2 K1 /heating, /heating, on/off 3 wiring valve, on/off...
- Page 5 T7000e English 中文 应用：01 应用：02 MODBUS MODBUS 支持2管制、 支持2管制、 比例调节阀、 比例调节阀、 3速风机、 ECM风机 Modbus RTU通讯 (Tio2/ESP功能， 默认关闭)、 Modbus RTU通讯 Application Application ：01 ：02 Support 2-pipe cooling Support 2-pipe cooling AO1 GND AO2 VC VO K2 K1 AO1 GND AO2 VC VO K2 K1...
- Page 6 T7000e English 中文 ECM风机 ECM风机 ECM Fan ECM Fan 应用：00 应用：00 支持2管制、 支持2管制、 开关式3线阀、 开关式2线阀、 ECM风机 ECM风机 (Tio2/ESP功能， (Tio2/ESP功能， 默认关闭) 默认关闭) GND AO1 GND AO1 Application pplication ：00 ：00 Support 2-pipe cooling Support 2-pipe cooling VC VO K2 K1 24V~ 0...
- Page 7 T7000e English 中文 0~10V Cool Valve 0~10V 应用：05 Heat 支持4管制、 Valve 比例调节阀、 3速风机 GND AO1 T7300- TF61- Application ：05 9MS0 Support 4-pipe cooling VC VO K2 K1 24V~ 0 /heating, Modulating valve, 3-speed fan controls 低 中 火 高 风机...
- Page 8 IMPORTANT • Use this T7000e Series Thermostat only as an operating control. Where failure of malfunction of the T7000e Series Thermostat could lead to personal injury or property damage to the controlled equipment or other property, additional precautions must be designed into the system.
- Page 9 T7000e English Instructions · On/Off : To turn the thermostat on, press the " " key briefly; and to turn it off, press " " once again. After startup, the thermostat runs based on the settings before the last shutdown.
-
Page 10: Temperature Adjustment
T7000e English · Dry contact output function selection: When users set the parameter P2 to 00 , the room is occupied if the input dry contact is open, and the icon " " is displayed; while the room is unoccupied if the input dry contact is closed, and the icon "... -
Page 11: Applicable Model
T7000e English Parameter Setting Parameter Parameter Name Range Functional Meaning Applicable Model Item (Default Value) 00: Key card function (open) 01: Key card function (closed) 02: External sensor Dry contact input function 03: Dew point risk warning (open) selection 04: Dew point risk warning (closed) - Page 12 T7000e English Parameter Setting Parameter Parameter Name Range Functional Meaning Applicable Model Item (Default Value) Software version U00~99 (U12 stands for the V12 version.) Set the lower 5℃（41°F） Setting range: 0-48.5℃ (32-120°F) temperature limit Set the upper 35℃（95°F） Setting range: 1-49.5℃ (33-121°F)
- Page 13 T7000e English Parameter Setting Parameter Parameter Name Range Functional Meaning Applicable Model Item (Default Value) 00: 3-speed fan: low+medium+high+AUTO Fan speed selection 01: 2-speed fan: low+medium+AUTO 02: 1-speed fan: low Displayed when ECM fan minimum Setting range: 0.0-9.0 V supporting the...
-
Page 14: Troubleshooting
Lo: The ambient temperature is too low. It will automatically restore after the ambient temperature rises. 故障现象 可能原因 解决方法 Johnson Controls declares that these products are in compliance with the essential requirements and other relevant Compliance provisions of the EMC Directive and Low Voltage Directive. FAN-8941(1123) - Page 15 T7000e 中文 安装指导 请在安装前仔细阅读该安装指导和安全警告 维修和替换： 不要试图现场维修 T7000e 系列温控器。如果 T7000e 不能正常工作，请与附近江森自控办事处联系。当联系办事处更换产品的时 候，请说明外部标签或参数表上印有的类型 / 型号。 重要： • T7000e 系列温控器仅用作设备控制。当 T7000e 系列温控器调节装置失灵或故障时可能会导致人员伤害，财产损失及其他设备损坏。请在系统 中增加预防措施，如使用监控及报警系统、保护开关等，来加强此温度调节装置的机能失效和故障时的保护。 • 不要把 T7000e 装在结露、潮湿或有湿气处。湿气会损坏温控器。 • 不要拆卸外壳中的 PCB，拆卸 PCB 板将不再享有质保服务。 • 使所有接线符合国家、地区和当地的规定。不要超过 T7000e 系列温控器电气参数。 • 使用前请移除 LCD 塑料保护膜。 警告： 在进行电器接线时确保电源断开。在带电时连接各部件可能引起电击，从而导致人员受伤甚至死亡。 • 电击危险：按照国家、地区和当地的规定给温控器接地。接地失效可能导致电击和人员受伤甚至死亡。...
- Page 16 T7000e 中文 使用说明 开 / 关机 : 短按“ ”键一次开机；再短按一次关机，开机后机组按上次关机前的设定运行。 设定温度 : 开机状态下，按“ ”键降低设置温度，按“ ”键升高设置温度，每按键一次设置温度变化 0.5° C/1° F。 短按“ ”、“ ”键或 3s 无操作则保存设置。 模式选择 : 开机状态下，按“ ”键进行工作模式切换。液晶显示“ ”表示制冷，显示“ ”表示制热，显示“ ”表示通风，显示“ ”表 示自动 ( 仅四管制时有自动模式 )。 短按“ ”、“ ”或“ ”键或 3s 无操作则保存设置。...
- Page 17 T7000e 中文 干接点输出功能选择： 当用户将参数项 “P2”设置为“00 ”时，输入干接点常开代表有人，显示图标“ ”输入干接点常闭则代表无人，显示图标“ ”设 置为“00 ”时则相反显示。 当用户将参数项“P2”设置为“00 ”时，输入干接点常开代表露点报警，显示故障图标“ ”，同时关闭所有阀、风机、其他输出， 温度数值前两位显示故障代码 E1；设置为“00 ”时，输入干接点常闭代表露点报警时，显示故障图标，同时关闭所有阀、风机、其他 输出，温度数值前两位显示故障代码 E1；此时显示有人状态。 当用户将参数项“P2”设置为“00 ”时，开路表示有人，短路表示无人，关闭风扇和阀门，即输入干接点常开代表有人，显示图标“ ”， 输入干接点常闭则代表无人，显示图标“ ”。 掉电重启功能： 温控器具有掉电重启功能，即断电后再次上电，开、关机状态和断电前相同。 如用户无需此功能，可参数项“P0”设置为“00 ”，即不管断电前是否开机，上电后温控器都处于关机状态。 外接温度传感器： 当温控器端子 S1、S2 接上外置传感器，同时将参数项“P2”设置为“00 ”时，内置 NTC 传感器自动失效。 温度调整： 如果用户希望温控器显示的温度高于或低于实际温度（±5° C/±9° F)，可进行以下操作： ”键 3s 进入参数设置界面，再按“...
- Page 18 T7000e 中文 参数项 参数名 默认值 功能含义 适用型号 LCD 屏温度显示 00：正常状态下显示房间温度；01：正常状态下显示设置温度 所有 摄氏度华氏度转换 00：摄氏度（° C）； 01: 华氏度（° F） 所有 00: NG1；01: NG2；02: NG3；03: NG4；04: NG5 产品型号定义 所有 注：用户不可修改，仅显示产品型号。 T7300-TF60-9KS0： 00：支持 2 管制、开关式 2/3 线阀，3 速风机 ,TiO /ESP 功能 01：支持 4 管制、开关式 2/3 线阀，3 速风机...
- Page 19 T7000e 中文 参数项 参数名 默认值 功能含义 适用型号 26° C（79° F） 设定范围：26~32° C（72~90° F） 无人状态制冷设定值 所有 18° C（64° F） 设定范围：10~21° C（50~70° F） 无人状态制热设定值 所有 按键锁（开关键） 00：不锁定；01：锁定 所有 00：不锁定；01：锁定 按键锁（模式键） 所有 00：不锁定；01：锁定 按键锁（风速键） 所有 按键锁（上下键） 00：不锁定；01：锁定 所有 00：关闭；01：开启 低温保护 所有 5° C（41° F）...
- Page 20 HI: 环境温度过高 环境温度下降后自动恢复 Lo: 环境温度过低 环境温度上升后自动恢复 故障现象 可能原因 解决方法 Johnson Controls declares that these products are in compliance with the essential requirements and other relevant Compliance provisions of the EMC Directive and Low Voltage Directive. 产品中有害物质的名称及含量 有害物质 部件名称 铅 (Pb) 汞...
- Page 21 You (the company, individual or entity who acquired the Software and any related Hardware) and Johnson JOHNSON CONTROLS Compliance Johnson Controls declares that these products are in compliance with the essential requirements and other relevant provisions of the JOHNSON CONTROLS JOHNSON CONTROLS Controls, the manufacturer and developer of the software and any related products or components (“Hardware”) which You acquired.
