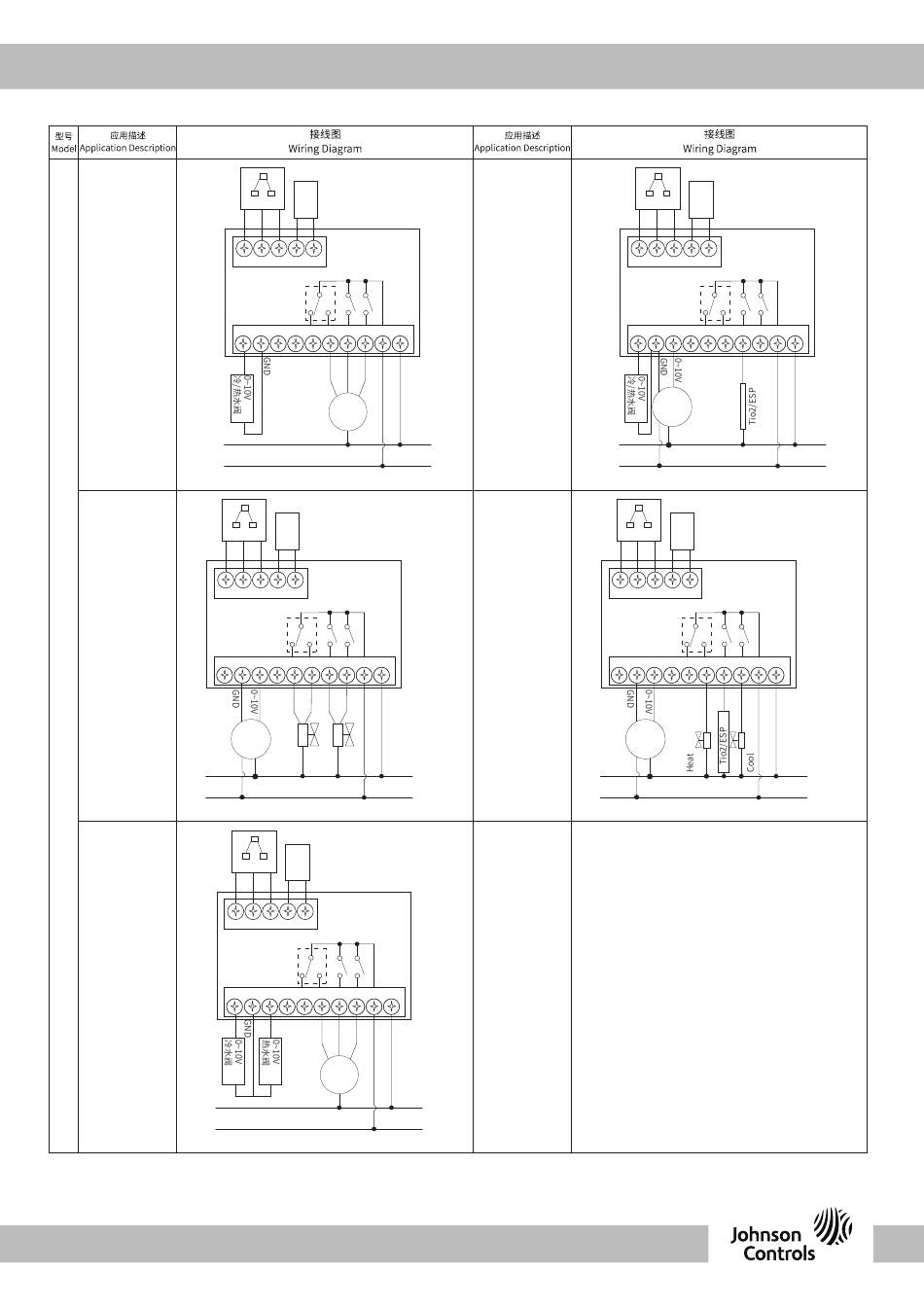

Johnson Controls T7000e Installation Manual page 5

T7000e
应用：01
支持2管制、
比例调节阀、
3速风机、
Modbus RTU通讯
Application
：01
Support 2-pipe cooling
/heating,
Modulating valve,
3-speed fan controls,
Modbus RTU
0~10V
Cool/Heat
Valve
应用：03
支持4管制、
开关式3线阀、
COM
ECM风机、
Modbus RTU通讯
COM
Application
T7700- ：03
Support 4-pipe cooling
TF60-
AO1 GND AO2
/heating,
9MS0
on/off 3 wiring valve,
ECN fan,
Modbus RTU
应用：05
支持4管制、
比例调节阀、
COM
3速风机、
Modbus RTU通讯
Application
：05
Support 4-pipe cooling
/heating,
Modulating valve,
3-speed fan controls,
Modbus RTU
0~10V
Cool
Valve
FAN-8941(1123)
NTC
MODBUS
/BI
COM A B S2 S1
COM A B S2 S1
AO1 GND AO2 VC VO K2 K1 L N
低 中 高 火
LOW MED HI L
风机
Fan
AC100~240V 50/60Hz
NTC
MODBUS
/BI
A B S2 S1
A B S2 S1
VC VO K2 K1 L N
关 开 关 开
火 零
VC2 VO2 VC1 VO1 L N
ECM风机
ECM Fan
热水阀
冷水阀
Heat
Cool
Valve
Valve
AC100~240V 50/60Hz
NTC
MODBUS
/BI
S2 S1
A B
COM A B S2 S1
AO1 GND AO2 VC VO K2 K1 L N
零
低 中 高 火
LOW MED HI L N
0~10V
Heat
风机
Valve
Fan
AC100~240V 50/60Hz
应用：02
支持2管制、
比例调节阀、
ECM风机
(Tio2/ESP功能，
默认关闭)、
Modbus RTU通讯
Application
：02
Support 2-pipe cooling
/heating,
Modulating valve,
ECM fan
零
(Tio2/ESP function is
N
off by default.) ,
Modbus RTU
零线 N
火线 L
应用：04
支持4管制、
开关式2线阀、
ECM风机
(Tio2/ESP功能，
默认关闭)、
Modbus RTU通讯
Application
：04
Support 4-pipe cooling
/heating,
on/off 2 wiring valve,
ECM fan
(Tio2/ESP function is
off by default.) ,
Modbus RTU
零线 N
火线 L
零线 N
火线 L
