U s e r 's m a n u a l
NV-108S/P+

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NV-108S/P+ and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NV-108S/P+

Summary of Contents for Novus NV-108S/P+

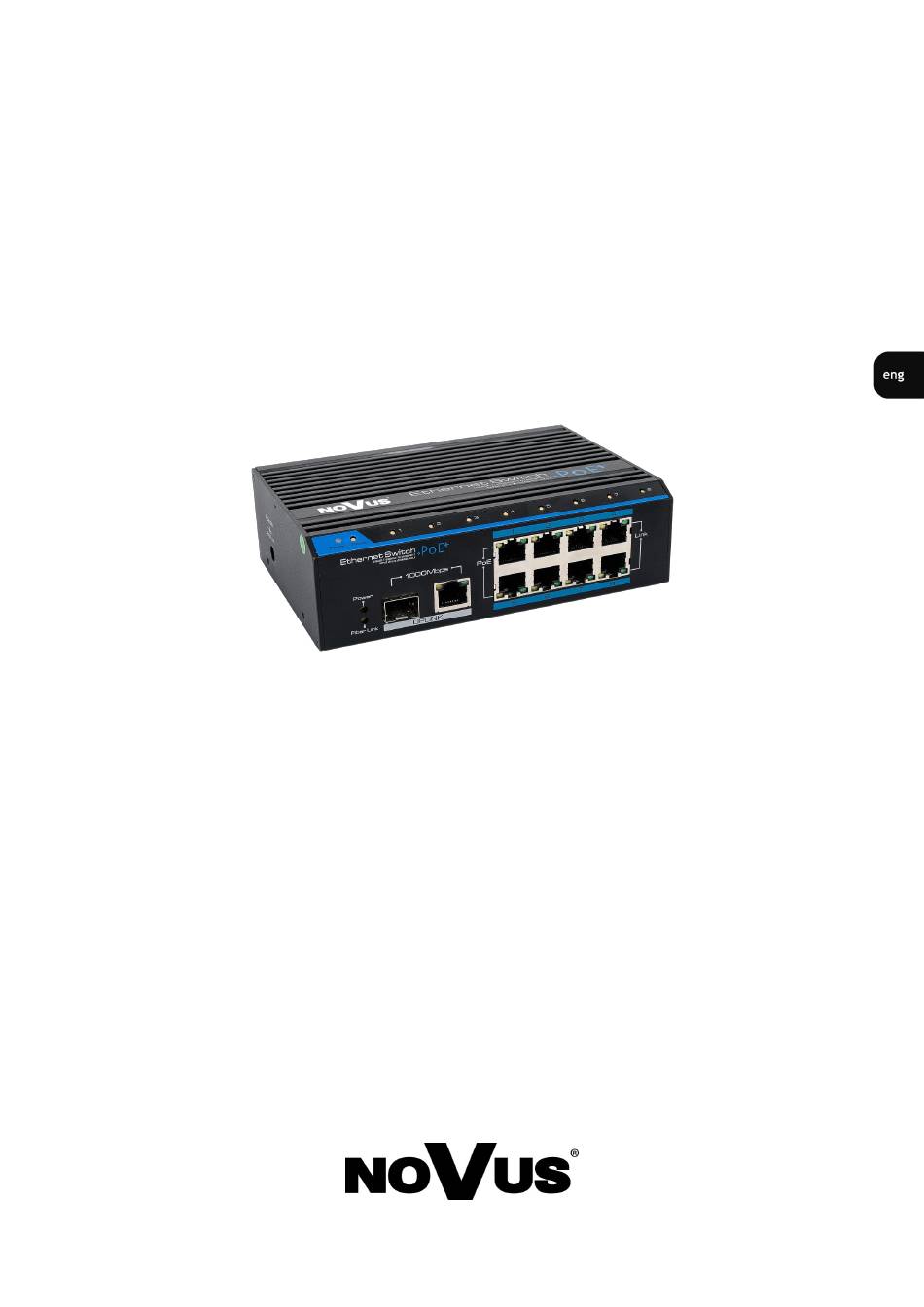

  • Page 1 U s e r ’s m a n u a l NV-108S/P+...
  • Page 2 NV-108S/P+ User’s manual ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC.

  • Page 3: Important Safeguards And Warnings

    NV-108S/P+ User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE PARTS INSIDE THIS UNIT.
  • Page 4 NV-108S/P+ User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to supply the switch from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...

  • Page 5: Foreword Information

    Surge Protection up to 4kV. Fast and easy installation.  Gigabit Media Converter Optical Fiber Novus NVR Novus PoE Switch Ethernet Cable Novus Cameras All rights reserved © AAT Holding sp. z o.o.

  • Page 6: Features And Specification

    NV-108S/P+ User’s manual ver. 1.0 FEATURES AND SPECIFICATION SPECIFICATION NETWORK 1～8 port:10/100Mbps PoE network port Network Port UPLINK port:10/100/1000Mbps network port SFP:1000Mbps optical fiber SFP module port 1～8 port:150m UPLINK port: 100m Transmission Distance PoE+ 1-8: 20m PoE 1-8: 150m PoE Protocol IEEE802.3 af, IEEE802.3 at IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX,...
  • Page 7 NV-108S/P+ User’s manual ver. 1.0 POSITION AND FUNCTIONS OF SWITCH COMPONENTS 4. POSITION AND FUNCTIONS OF SWITCH COMPONENTS Front A. Power/UPLINK optical port indicator B.SFP Optical port C.UPLINK network port D. PoE Network port Back E.Power input F.Grounding terminal All rights reserved © AAT Holding sp. z o.o.
  • Page 8 NV-108S/P+ User’s manual ver. 1.0 POSITION AND FUNCTIONS OF SWITCH COMPONENTS Left G. Power input H. Power indicator Reset button PoE port reset button All rights reserved © AAT Holding sp. z o.o.
  • Page 9 NV-108S/P+ User’s manual ver. 1.0 NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 10 NV-108S/P+ User’s manual ver. 1.0 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-05-29 wer. 1.0 TW, MK All rights reserved © AAT Holding sp. z o.o.
  • Page 11 I n s t r u k c j a o b s ł u g i NV-108S/P+...
  • Page 12 NV-108S/P+ instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 13: Warunki Bezpieczeństwa

    NV-108S/P+ instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 14 NV-108S/P+ instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z przełącznika oraz na miejsce przyłączenia do źródła zasilania. 11.

  • Page 15: Informacje Wstępne

    UPLINK optyczny zarezerwowany jest dla modułów światłowodowych SFP, dzięki którym zapewniona jest transmisja na dużą odległość. Ochrona antyprzepięciowa do 4KV Szybki i łatwy montaż Media Konwerter Światłowód NVR Novus Przełącznik 8 portowy Novus Kabel Ethernet Kamery Novus Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 16: Dane Techniczne

    NV-108S/P+ instrukcja obsługi wer. 1.0 DANE TECHNICZNE DANE TECHNICZNE SIEĆ Porty Porty 1-8 : 10/100Mb/s PoE Port UPLINK: 10/100/1000 Mb/s SFP: moduł światłowodowy Zasięg transmisji Porty 1-8: 150m PoE+ 1-8: 20m PoE 1-8: 150m Port UPLINK : 100m Obsługiwane protokoły IEEE802.3 af, IEEE802.3 at Standardy sieciowe IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX,...
  • Page 17 NV-108S/P+ instrukcja obsługi wer. 1.0 ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA Widok z przodu Diody informacyjne Gniazdo UPLINK SFP Gniazdo UPLINK Ethernet 10/100/1000 Gniazdo 1~8 Ethernet 10/100 PoE Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 18 NV-108S/P+ instrukcja obsługi wer. 1.0 ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA Widok z tyłu Zasilanie 48V~57V DC Uziemienie Widok z boku Zasilanie dodatkowe Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 19 NV-108S/P+ instrukcja obsługi wer. 1.0 ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA Widok z góry Dioda zasilania Przycisk „Reset” Przyciski „Reset” do każdego gniazda. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 20 NV-108S/P+ instrukcja obsługi wer. 1.0 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-05-29 wer. 1.0 TW, MK Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
