Page 1

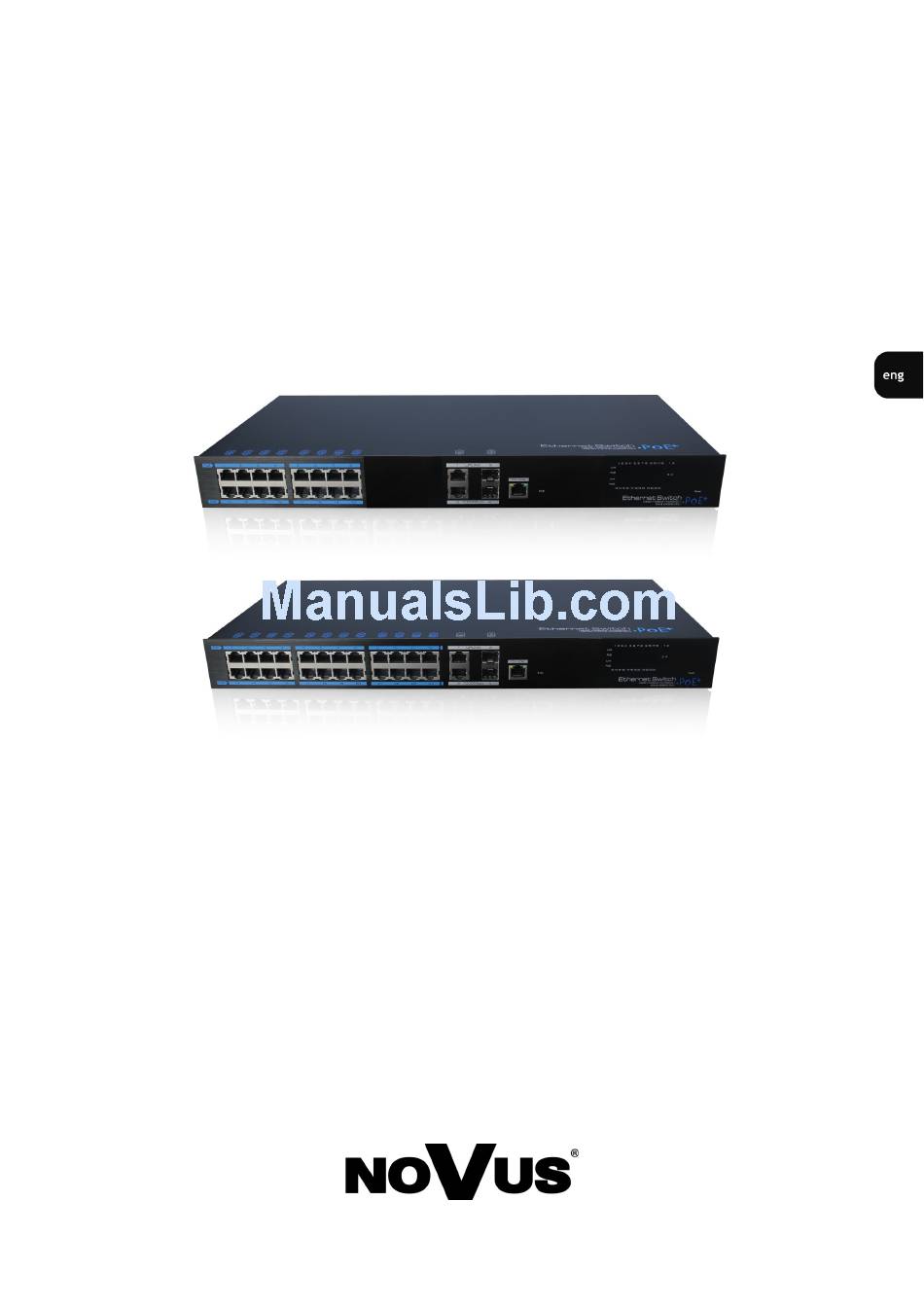

U s e r ’ s m a n u a l NV-116S/P+ NV-124S/P+...
Page 2
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC. ...
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
Page 4
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to supply the switch from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 FEATURES AND SPECIFICATION SPECIFICATION NV-116S/P+. NETWORK Ports 1-16: 10/100Mb/s PoE Network Port Port UPLINK: 10/100/1000 Mb/s SFP: SFP Module Ports 1-16: recommended 120m, max 150m Port UPLINK Ethernet : max 150m Transmission Distance PoE+ 1-16: 20m PoE 1-16: max 150m PoE Protocol...
Page 8
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 FEATURES AND SPECIFICATION 3.1. SPECIFICATION NV-124S/P+. NETWORK Ports 1-24: 10/100Mb/s PoE Network Port Port UPLINK: 10/100/1000 Mb/s SFP: SFP Module Ports 1-24: recommended 120m, max 150m Port UPLINK Ethernet : max 150m Transmission Distance PoE+ 1-24: 20m PoE 1-24: max 150m PoE Protocol...
Page 9
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 POSITION AND FUNCTIONS OF SWITCH COMPONENTS POSITION AND FUNCTIONS OF NV-116S/P+ SWICH COMPONENTS Front Back Ethernet 10/100 1~16 Ports UPLINK Ethernet 10/100/1000 Port UPLINK SFP 10/100/1000 Port Console Port Reset button Ethernet PoE ports LED indicators UPLINK ports LED indicators Power indicator Power supply 100~240V...
Page 10
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 POSITION AND FUNCTIONS OF SWITCH COMPONENTS 4.1. POSITION AND FUNCTIONS OF NV-124S/P+ SWICH COMPONENTS Front Back Ethernet 10/100 1~24 Ports UPLINK Ethernet 10/100/1000 Port UPLINK SFP 10/100/1000 Port Console Port Reset button Ethernet PoE ports LED indicators UPLINK ports LED indicators Power indicator Power supply 100~240V...
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 SWITCH MANAGEMENT SWITCH MANAGEMENT User can manage switch via web browser. Device IP address is 192.168.1.200, login and password is admin/admin. It is required to set computer IP address in the same IP address group address as switch, due to lack of DHCP server function.
Page 12
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 SWITCH MANAGEMENT 5.2. "PORT SETINGSS" is a tab where user can set connection speed and disable or enable the port. In "Speed limit" tab user can limit the bandwidth for individual ports or for the group of ports. 5.3.
Page 13
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 SWITCH MANAGEMENT 5.4. VLAN is helpful in cases where there are too many devices working in network. VLAN functions allow to separate workstation computers from cameras or servers. WARNING !! By default, all switch ports are in VLAN 1, to make changes in the switch user must be connected to the port "VLAN 1"...
Page 14
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 SWITCH MANAGEMENT TRUNK tab allows to connect switches using multiple ports, without loop error risk. User gains multiple speed ports. E.g. if user uses three ports, he gains 300Mbps. Scheme below presents the implementation.
Page 15
NV-116S/P+ , NV-124S/P+ ,User’s manual ver. 1.0 SWITCH MANAGEMENT 5.7. "NETWORK MANAGEMENT" tab allows to manage SNMP events. The switch supports three versions, V1 / V2 / V3. 5.8. "NETWORK STATISTICS" tab allows to monitor "FLOW STATISTICS" tab and MAC table. 5.8.1 FLOW STATISTICS tab allows to check the status of transmitted packets.
Page 19
I n s t r u k c j a o b s ł u g i NV-116S/P+ NV-124S/P+...
Page 20
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
Page 22
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z przełącznika oraz na miejsce przyłączenia do źródła zasilania. 11.
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 DANE TECHNICZNE DANE TECHNICZNE NV-116S/P+. SIEĆ Porty 1-16: 10/100Mb/s PoE Porty Port UPLINK: 10/100/1000 Mb/s SFP: moduł światłowodowy Porty 1-16: rekomendowane 120m, MAX 150m Port UPLINK Ethernet : Max 150m Zasięg transmisji PoE+ 1-16: 20m PoE 1-16: Max150m Standardy PoE IEEE802.3 af, IEEE802.3 at...
Page 26
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1. DANE TECHNICZNE NV-124S/P+. SIEĆ Porty 1-24: 10/100Mb/s PoE Porty Port UPLINK: 10/100/1000 Mb/s SFP: moduł światłowodowy Porty 1-24: rekomendowane 120m, MAX 150m Port UPLINK Ethernet : Max 150m Zasięg transmisji PoE+ 1-24: 20m PoE 1-16: Max150m Standardy PoE IEEE802.3 af, IEEE802.3 at...
Page 27
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA NV-116S/P+ Widok z przodu i z tyłu Gniazdo 1~16 Ethernet 10/100 Gniazdo UPLINK Ethernet 10/100/1000 Gniazdo UPLINK SFP 10/100/1000 Gniazdo Console Przycisk resetu ustawień Diody sygnalizacyjne pracy na portach Ethernet PoE Diody sygnalizacyjne na portach UPLINK Dioda sygnalizacyjna zasilania...
Page 28
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA 4.1. ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA NV-124S/P+ Widok z przodu i z tyłu Gniazdo 1~16 Ethernet 10/100 Gniazdo UPLINK Ethernet 10/100/1000 Gniazdo UPLINK SFP 10/100/1000 Gniazdo Console Przycisk resetu ustawień Diody sygnalizacyjne pracy na portach Ethernet PoE Diody sygnalizacyjne na portach UPLINK Dioda sygnalizacyjna zasilania...
Page 29
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 ZARZĄDZANIE PRZEŁĄCZNIKIEM ZARZĄDZANIE PRZEŁĄCZNIKIEM Zarządzanie przełącznikiem odbywa się za pomocą przeglądarki internetowej. Po uruchomieniu adresu http://192.168.1.200 i wpisaniu użytkownika „admin” i hasła „admin” ukażą się funkcje przełączni- ka. Aby zalogować się do menu przełącznika należy ustawić adres IP z tej samej grupy adresowej w karcie sieciowej, gdyż...
Page 30
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 ZARZĄDZANIE PRZEŁĄCZNIKIEM 5.2. „PORT SETINGSS” to zakładka w której możemy ustawić prędkość połączenia i wyłączyć lub włączyć port. W zakładce PORT SETINGS, znajduje się zakładka „Speed limit” w której możemy ustawić (ograniczyć prędkość transmisji na poszczególnych portach lub dla całego zakresu portów). 5.3.
Page 31
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 ZARZĄDZANIE PRZEŁĄCZNIKIEM 5.4. VLAN jest pomocny w r azie gdy jest zbyt dużo ur ządzeń w obr ębie jednego pr zełącznika. Po ustawieniu VLANa możemy oddzielić komputery stacji roboczej od kamer czy serwerów. UWAGA!! Standar dowo wszystkie por ty pr zełącznika znajdują się...
Page 32
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 ZARZĄDZANIE PRZEŁĄCZNIKIEM 5.6. TRUNK zakładka daje możliwość połączenia pr zełączników kilkoma por tami z wyeliminowaniem błędu pętli, po za tym zyskujemy wielokrotność prędkości portów. W przypadku podłączenie trzema portami zyskujemy 300Mb/s, rysunek poniżej przedstawia taką implementację. UWAGA!! W tej implementacji TRUNK nie gwarantuje redundancji połączeń.
NV-116S/P+, NV-124S/P+, instrukcja obsługi wer. 1.0 ZARZĄDZANIE PRZEŁĄCZNIKIEM 5.7. Zakładka „NETWORK MANAGEMENT” służy do zarządzania zdarzeniami SNMP. Przełącznik wspiera trzy wersje, V1/V2/V3. 5.8. „NETWORK STATISTICS” W tej zakładce możemy monitorować „FLOW STATISTICS” jak również Tablicę MAC. 5.8.1 FLOW STATISTICS zakładka w której sprawdzimy status przesłanych pakietów.
