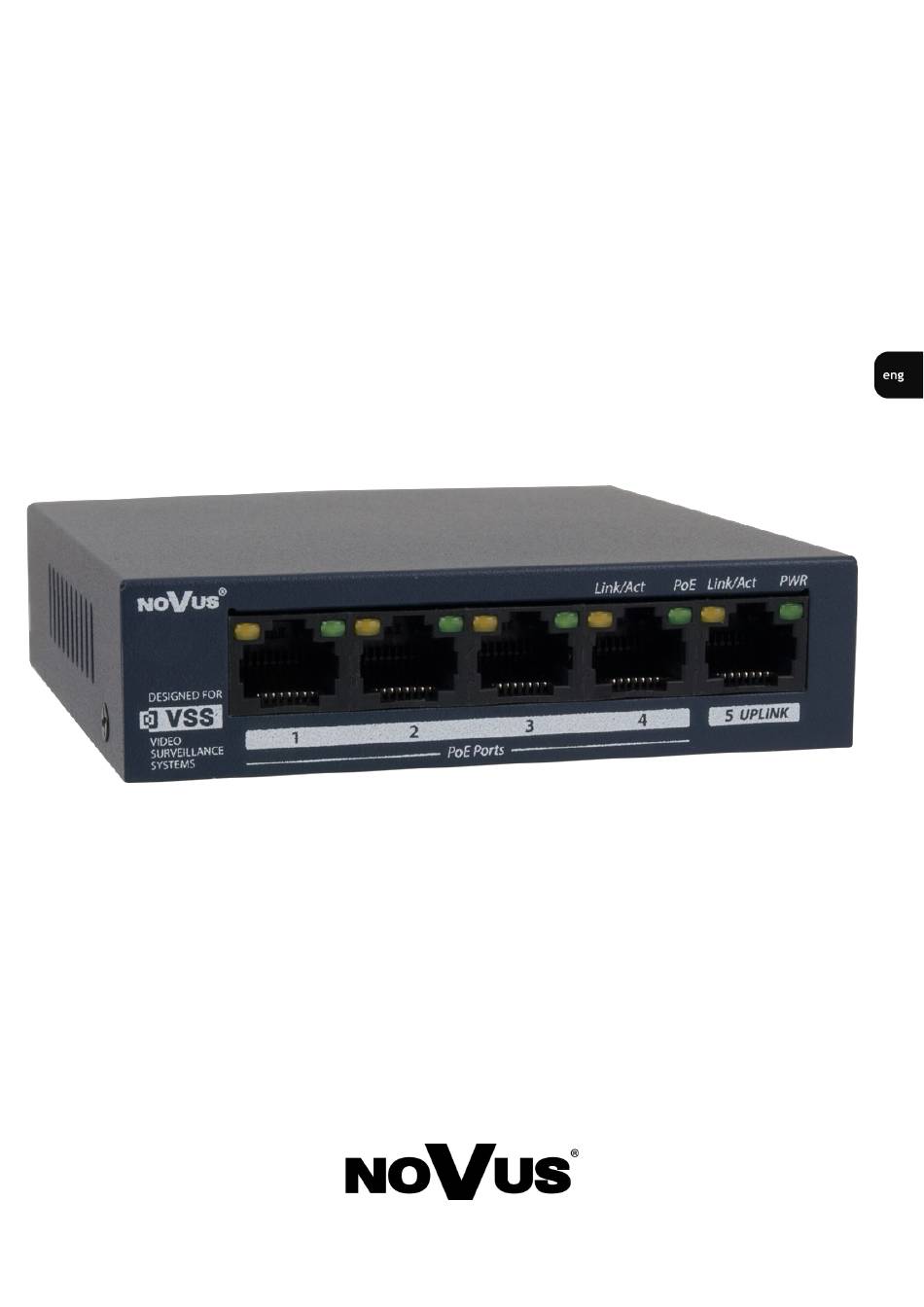

- Page 1 U s e r ’s m a n u a l NVS-3004SP...
- Page 2 NVS-3004SP User’s manual ver. 1.2 INFORMATION EMC (EMC 2014/30/EU) and LVD (LVD 2014/35/EU) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2014/30/EU •...
-
Page 3: Important Safeguards And Warnings
NVS-3004SP User’s manual ver. 1.2 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. - Page 4 NVS-3004SP User’s manual ver. 1.2 IMPORTANT SAFEGUARDS AND WARNINGS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to supply the switch from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...
-
Page 5: Foreword Information
NVS-3004SP User’s manual ver. 1.2 FOREWORD INFORMATION PACKAGE CONTENTS 4 port PoE Switch, • Power supply, • User’s manual. • MAIN CHARACTERISTICS • 4 10/100 Mbps PoE ethernet ports support IEEE 802.2af/at standards • PoE network port support IEEE802.3 af/at standard, it can provide 30W consumption and power supply to the big consumption camera with infrared or heater. -
Page 6: Features And Specification
NVS-3004SP User’s manual ver. 1.2 FEATURES AND SPECIFICATION SPECIFICATION GENERAL Device Type PoE Switch NETWORK PoE Ports: 4 x 10/100 Mb/s (at the same time the number of available ports on the PoE + mode, reduced by capacity power Ports... - Page 7 NVS-3004SP User’s manual ver. 1.2 POSITION AND FUNCTIONS OF SWITCH COMPONENTS 4. POSITION AND FUNCTIONS OF SWITCH COMPONENTS Front A. Power/UPLINK optical port indicator B.UPLINK port C.PoE ports Back D. CCTV mode swich – Using this switch enables transmission up to 250 m using 10Mbit transmission rate.
- Page 8 NVS-3004SP User’s manual ver. 1.2 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-10-09 JB, MK V1.2 All rights reserved © AAT Holding S.A.
- Page 9 I n s t r u k c j a o b s ł u g i NVS-3004SP...
- Page 10 NVS-3004SP Instrukcja obsługi wer. 1.2 INFORMACJE Dyrektywy EMC (2014/30/EU) i LVD (2014/35/EU) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: • Kompatybilność elektromagnetyczna EMC 2014/30/EU. • Niskonapięciowa LVD 2014/35/EU. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od...
-
Page 11: Warunki Bezpieczeństwa
NVS-3004SP Instrukcja obsługi wer. 1.2 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ... - Page 12 NVS-3004SP Instrukcja obsługi wer. 1.2 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z przełącznika oraz na miejsce przyłączenia do źródła zasilania.
-
Page 13: Informacje Wstępne
NVS-3004SP Instrukcja obsługi wer. 1.2 INFORMACJE WSTĘPNE ZAWARTOŚĆ ZESTAWU 4 portowy przełącznik • Zasilacz • Instrukcja obsługi. • CHARAKTERYSTYKA OGÓLNA • 4 portowy 10/100 z funkcją PoE dla 4 portów pracujący w standardzie IEEE 802.2af/at • PoE wspierający standardy IEEE 802.3 af/at jest w stanie zagwarantować 30W zapotrzebowania dla kamer o dużym zużyciu energii takich jak kamer z podczerwienią... -
Page 14: Dane Techniczne
NVS-3004SP Instrukcja obsługi wer. 1.2 DANE TECHNICZNE DANE TECHNICZNE OGÓLNE Typ urządzenia Przełącznik sieciowy PoE SIEĆ Porty PoE: 4 x 10/100 Mb/s (ilość dostępnych równocześnie por- tów w trybie PoE+ ograniczona wydajnością zasilacza), Porty zewnętrzne Porty UPLINK: 1 x 10/100 Mb/s Standardy PoE IEEE802.3 af, IEEE802.3 af... - Page 15 NVS-3004SP Instrukcja obsługi wer. 1.2 ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA Widok z przodu Diody informacyjne Gniazdo UPLINK Ethernet 10/100 Gniazdo 1~4 Ethernet 10/100 PoE Widok z tyłu Przełącznik trybu CCTV - Przełączenie powoduje zwiększenie zasięgu do 250m, przejście w tryb transmisji 10Mbit oraz włączenie separacji VLAN dla portów PoE...
- Page 16 NVS-3004SP Instrukcja obsługi wer. 1.2 AAT Holding S.A ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-10-09 .JB, MK V1.2 Wszelkie prawa zastrzeżone © AAT Holding S.A.
