U s e r 's m a n u a l
NVS-5016SP+

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVS-5016SP+ and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVS-5016SP+

Summary of Contents for Novus NVS-5016SP+

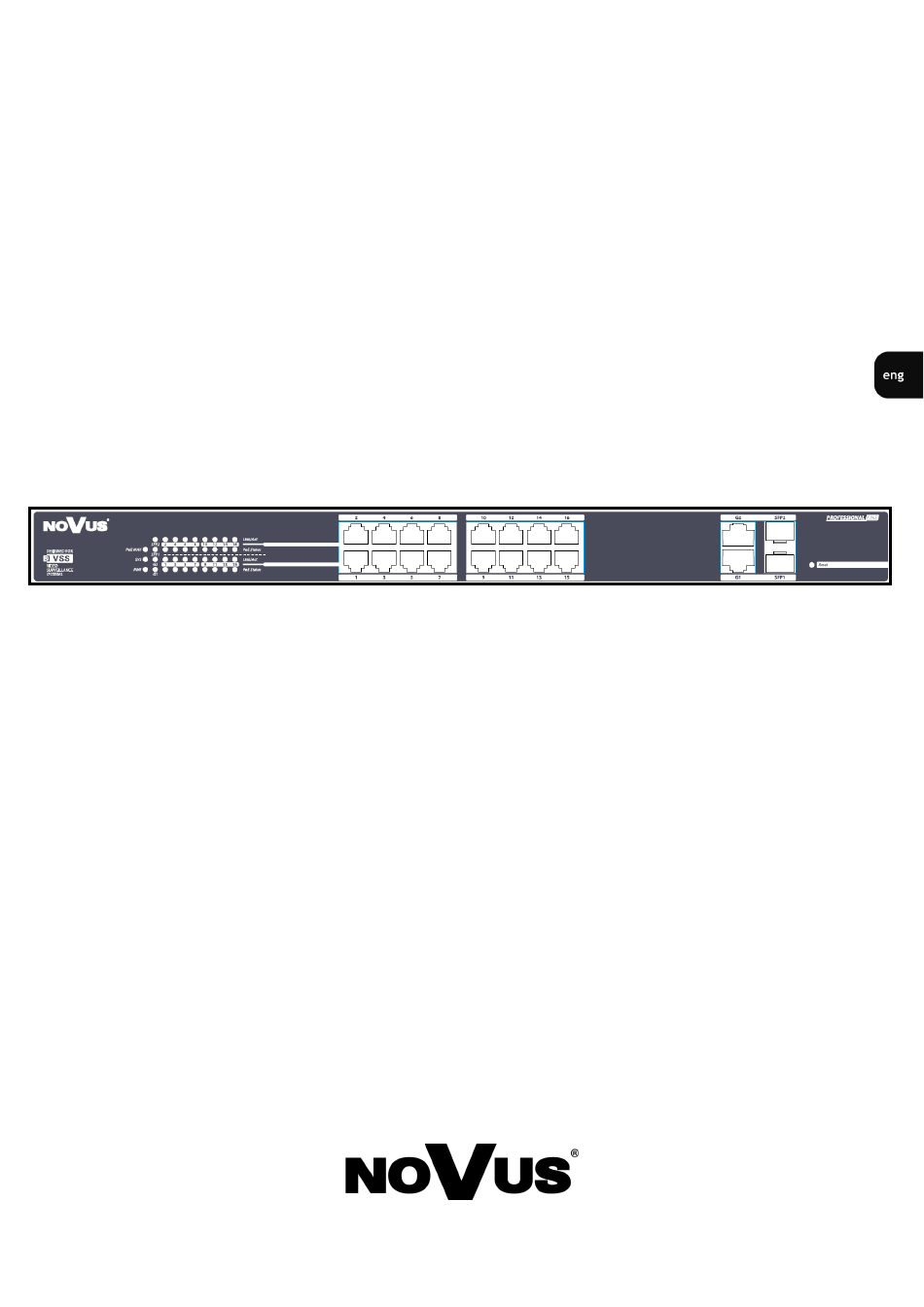

  • Page 1 U s e r ’s m a n u a l NVS-5016SP+...
  • Page 2 NVS-5016SP+ User’s manual ver. 1.0 INFORMATION EMC (2014/30/EU) i LVD (2014/35/EU) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • EMC 2014/30/EU Electromagnetic compatibility • LVD 2014/35/EU Low voltage with further amendment.

  • Page 3: Important Safeguards And Warnings

    NVS-5016SP+ User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE PARTS INSIDE THIS UNIT.
  • Page 4 NVS-5016SP+ User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to supply the switch from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...

  • Page 5: Foreword Information

    UPLINK optical port SFP is designed for SFP optical fiber modules, solving problem of long distance transmission. Fast and easy installation.  SFP uplink 1Gb/s Ethernet uplink 1Gb/s NoVus Client Station NoVus IP Camera All rights reserved © AAT Holding S.A.

  • Page 6: Features And Specification

    NVS-5016SP+ User’s manual ver. 1.0 FEATURES AND SPECIFICATION 3.1. SPECIFICATION NV-5016SP+. GENERAL Device Type PoE+ Managed Switch NETWORK PoE Ports: 16 x 10/100 Mb/s Ports Uplink Combo x 2 :SFP(1Gbit) + RJ45(1Gbit) PoE Standards IEEE802.3 af, IEEE802.3 at Switching capacity 7.2 Gbit/s IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, IEEE 802.3z 1000BASE-SX\LX, IEEE 802.3x,...
  • Page 7 NVS-5016SP+ User’s manual ver. 1.0 POSITION AND FUNCTIONS OF SWITCH COMPONENTS POSITION AND FUNCTIONS OF NVS-5016SP+ SWICH COMPONENTS Front LED indicators Ethernet PoE+ 10/100 1~16 Ports UPLINK Ethernet 10/100/1000 Port UPLINK SFP 10/100/1000 Port Reset button Grounding connection All rights reserved © AAT Holding S.A.

  • Page 8: Switch Management

    NVS-5016SP+ User’s manual ver. 1.0 SWITCH MANAGEMENT SWITCH MANAGEMENT User can manage switch via web browser. Device IP address is 192.168.0.1, login and password is root/pass. It is required to set computer IP address in the same IP address group address as switch, due to lack of DHCP server function.
  • Page 9 NVS-5016SP+ User’s manual ver. 1.0 SWITCH MANAGEMENT 5.2. "Port Management" is a tab where user can set connection speed and disable or enable the port. In Rate limit" tab user can limit the bandwidth for individual ports or for the group of ports. 5.3.
  • Page 10 NVS-5016SP+ User’s manual ver. 1.0 SWITCH MANAGEMENT 5.4. VLAN is helpful in cases where there are too many devices working in network. VLAN functions allow to separate workstation computers from cameras or servers. In this tab we can set type of VLAN-s Next the port connections, and VLAN settings 5.5.
  • Page 11 NVS-5016SP+ User’s manual ver. 1.0 SWITCH MANAGEMENT 5.9. "Administrarion" tab allows to change switch IP address settings, user accounts etc. 5.9.1.User settings 5.9.2. Reboot 5.9.3.Reset All rights reserved © AAT Holding S.A.
  • Page 12 NVS-5016SP+ User’s manual ver. 1.0 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-07-05 JB, MK V1.0 All rights reserved © AAT Holding S.A.
  • Page 13 I n s t r u k c j a o b s ł u g i NVS-5016SP+...
  • Page 14 NVS-5016SP+, instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2014/30/EU) i LVD (2014/35/EU) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: • Kompatybilność elektromagnetyczna EMC 2014/30/EU. • Niskonapięciowa LVD 2014/35/EU. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 15: Warunki Bezpieczeństwa

    NVS-5016SP+, instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 16 NVS-5016SP+, instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z przełącznika oraz na miejsce przyłączenia do źródła zasilania. 11.

  • Page 17: Informacje Wstępne

    UPLINK optyczny zarezerwowany jest dla modułów światłowodowych SFP, dzięki którym zapewniona jest transmisja na dużą odległość. • Szybki i łatwy montaż Uplink SFP 1Gb/s Uplink Ethernet 1Gb/s Stacja kliencka NoVus Kamery IP NoVus Wszelkie prawa zastrzeżone © AAT Holding S.A.

  • Page 18: Dane Techniczne

    NVS-5016SP+, instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1. DANE TECHNICZNE NVS-5016SP+, OGÓLNE Typ urządzenia Przełącznik sieciowy zarządzalny PoE+ SIEĆ Porty PoE: 16 x 10/100 Mb/s Porty zewnętrzne Uplink Combo x 2 :SFP(1Gbit) + RJ45(1Gbit) Standardy PoE IEEE802.3 af, IEEE802.3 at Łączna przepustowość...
  • Page 19 NVS-5016SP+, instrukcja obsługi wer. 1.0 ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA NVS-5016SP+, Widok z przodu Diody sygnalizacyjne Gniazda PoE+ 1-16 Ethernet 10/100 Gniazda UPLINK Ethernet 10/100/1000 Gniazda UPLINK SFP 10/100/1000 Przycisk resetu ustawień Złącze do uziemienia przełącznika Wszelkie prawa zastrzeżone ©...
  • Page 20 NVS-5016SP+, instrukcja obsługi wer. 1.0 ZARZĄDZANIE PRZEŁĄCZNIKIEM ZARZĄDZANIE PRZEŁĄCZNIKIEM Zarządzanie przełącznikiem odbywa się za pomocą przeglądarki internetowej. Po uruchomieniu adresu http://192.168.0.1 i wpisaniu użytkownika „root” i hasła „pass” ukażą się funkcje przełącznika. Aby zalogować się do menu przełącznika należy ustawić adres IP z tej samej grupy adresowej w karcie sie- ciowej, gdyż...
  • Page 21 NVS-5016SP+, instrukcja obsługi wer. 1.0 ZARZĄDZANIE PRZEŁĄCZNIKIEM 5.2. „PORT MANAGEMENT” to zakładka w której możemy ustawić prędkość połączenia i wyłączyć lub włączyć port. W zakładce RATE LIMIT, znajduje się możliwość zmiany maksymalnej przepustowości dla portów. 5.3. Zakładka „PoE MANAGEMENT” zbiór funkcji pomocnych w konfiguracji i zarządzaniu budżetem PoE jak również...
  • Page 22 NVS-5016SP+, instrukcja obsługi wer. 1.0 ZARZĄDZANIE PRZEŁĄCZNIKIEM 5.4. VLAN MANAGMENT jest pomocny w razie gdy jest zbyt dużo urządzeń w obrębie jednego przełącznika. Po ustawieniu VLANa możemy oddzielić komputery stacji roboczej od kamer czy serwerów. W poniższej zakładce wybieramy typ VLAN-u: Następnie możemy przydzielić...
  • Page 23 NVS-5016SP+, instrukcja obsługi wer. 1.0 ZARZĄDZANIE PRZEŁĄCZNIKIEM 5.7. Zakładka „User Management” pozwala na zmianę loginu i hasła dla użytkownika o przywilejach administratora. 5.8. Zakładka „Reboot” pozwala na bezpieczny restart urządzenia 5.9. Zakładka „Reset” pozwala na przywrócenie ustawień fabrycznych urządzenia Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 24 NVS-5016SP+, instrukcja obsługi wer. 1.0 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-07-05 JB, MK V1.0 Wszelkie prawa zastrzeżone © AAT Holding S.A.
