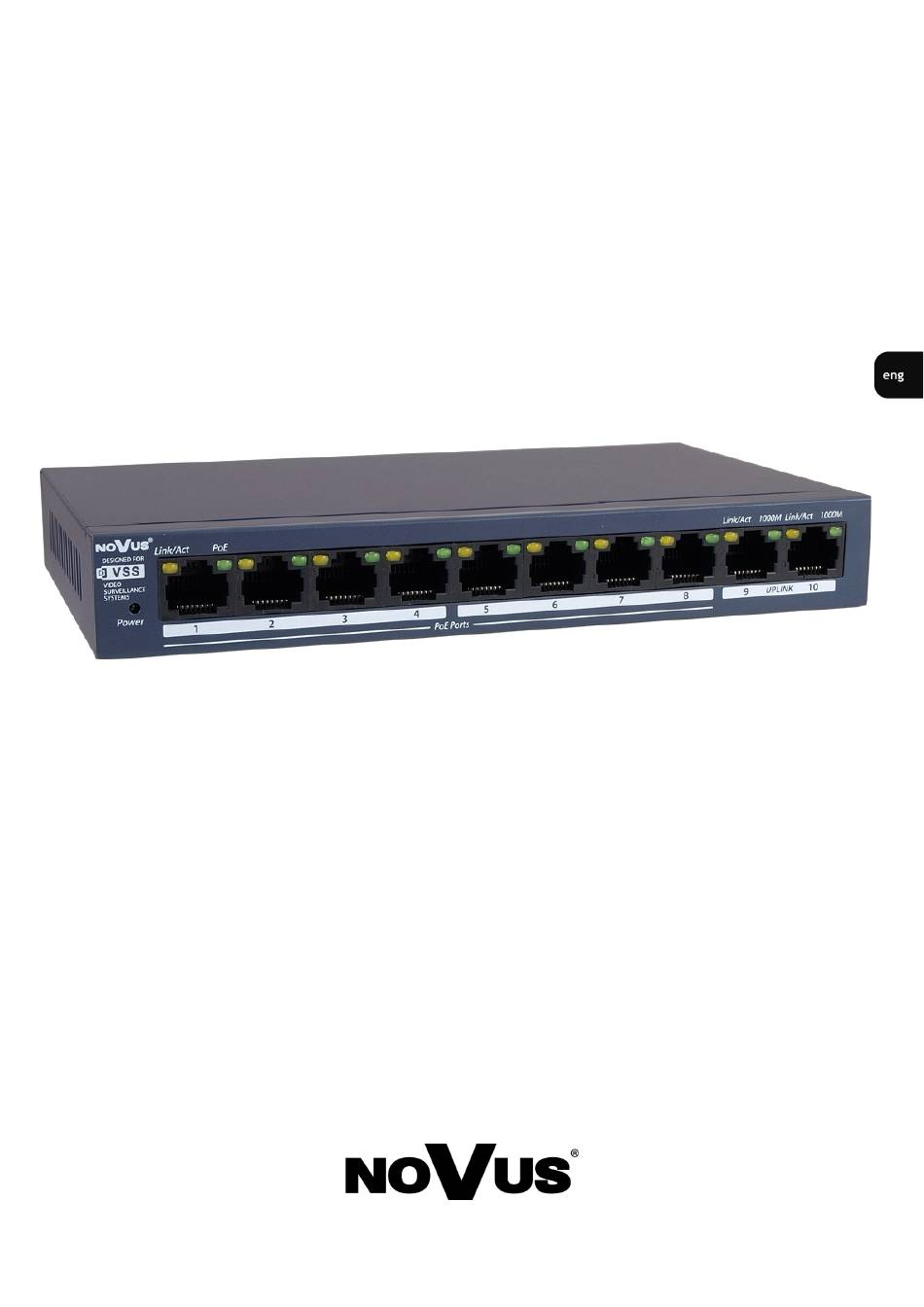

- Page 1 U s e r ’s m a n u a l NVS-3108SP...
- Page 2 NVS-3108SP User’s manual ver. 1.1 INFORMATION EMC (EMC 2014/30/EU) and LVD (LVD 2014/35/EU) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2014/30/EU •...
-
Page 3: Important Safeguards And Warnings
NVS-3108SP User’s manual ver. 1.1 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. - Page 4 NVS-3108SP User’s manual ver. 1.1 IMPORTANT SAFEGUARDS AND WARNINGS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to supply the switch from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...
-
Page 5: Foreword Information
NVS-3108SP User’s manual ver. 1.1 FOREWORD INFORMATION PACKAGE CONTENTS 8 port PoE Switch, • Power supply, • User’s manual. • MAIN CHARACTERISTICS • 8x 10/100 Mbps PoE ethernet ports support IEEE 802.2af/at standards, it can provide 30W power supply • Provide 2 uplink port, 1000Mbps ethernet port. -
Page 6: Features And Specification
NVS-3108SP User’s manual ver. 1.1 FEATURES AND SPECIFICATION SPECIFICATION GENERAL Device Type PoE Switch NETWORK Ports PoE Ports: 8 x 10/100 Mb/s PoE Standards IEEE802.3 af, IEEE802.3 at Switching capacity 5.6 Gbit/s Protocols Support IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x... - Page 7 NVS-3108SP User’s manual ver. 1.1 POSITION AND FUNCTIONS OF SWITCH COMPONENTS 4. POSITION AND FUNCTIONS OF SWITCH COMPONENTS Front A. Power/UPLINK optical port indicator B.UPLINK network port C.PoE Network ports Back D. Mode selector switch:- a)Default - This mode doesn’t change operation mode of switch...
- Page 8 NVS-3108SP User’s manual ver. 1.1 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-10-09 JB, MK V1.1 All rights reserved © AAT Holding S.A.
- Page 9 I n s t r u k c j a o b s ł u g i NVS-3108SP...
- Page 10 NVS-3108SP instrukcja obsługi wer. 1.1 INFORMACJE Dyrektywy EMC (2014/30/EU) i LVD (2014/35/EU) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: • Kompatybilność elektromagnetyczna EMC 2014/30/EU. • Niskonapięciowa LVD 2014/35/EU. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od...
-
Page 11: Warunki Bezpieczeństwa
NVS-3108SP instrukcja obsługi wer. 1.1 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ... - Page 12 NVS-3108SP instrukcja obsługi wer. 1.1 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z przełącznika oraz na miejsce przyłączenia do źródła zasilania.
-
Page 13: Informacje Wstępne
NVS-3108SP instrukcja obsługi wer. 1.1 INFORMACJE WSTĘPNE ZAWARTOŚĆ ZESTAWU 8 portowy przełącznik • Zasilacz • Instrukcja obsługi. • CHARAKTERYSTYKA OGÓLNA • 8 portowy przełącznik z funkcją PoE dla 8 portów 10/100Mb/s pracujących w standardzie IEEE 802.2af/at jest w stanie zagwarantować 30W mocy dla kamer o dużym zużyciu energii takich jak kamer z podczerwienią... -
Page 14: Dane Techniczne
NVS-3108SP instrukcja obsługi wer. 1.1 DANE TECHNICZNE DANE TECHNICZNE OGÓLNE Typ urządzenia Przełącznik sieciowy PoE SIEĆ Porty PoE: 8 x 10/100 Mb/s Porty zewnętrzne Porty UPLINK: 2 x 10/100/1000 Mb/s Standardy PoE IEEE802.3 af, IEEE802.3 at Łączna przepustowość 5.6 Gbit/s Obsługiwane protokoły... - Page 15 NVS-3108SP instrukcja obsługi wer. 1.1 ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA Widok z przodu Diody informacyjne Gniazdo UPLINK Ethernet 10/100/1000 Gniazda Ethernet 10/100 PoE Widok z tyłu Przełącznik trybu pracy: a) Default - Przełączenie nie zmienia trybu pracy przełącznika b) Vlan - Przełączenie powoduje przejście w tryb separacji VLAN dla portów PoE...
- Page 16 NVS-3108SP instrukcja obsługi wer. 1.1 AAT Holding S.A ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-10-09 JB, MK V1.1 Wszelkie prawa zastrzeżone © AAT Holding S.A.
