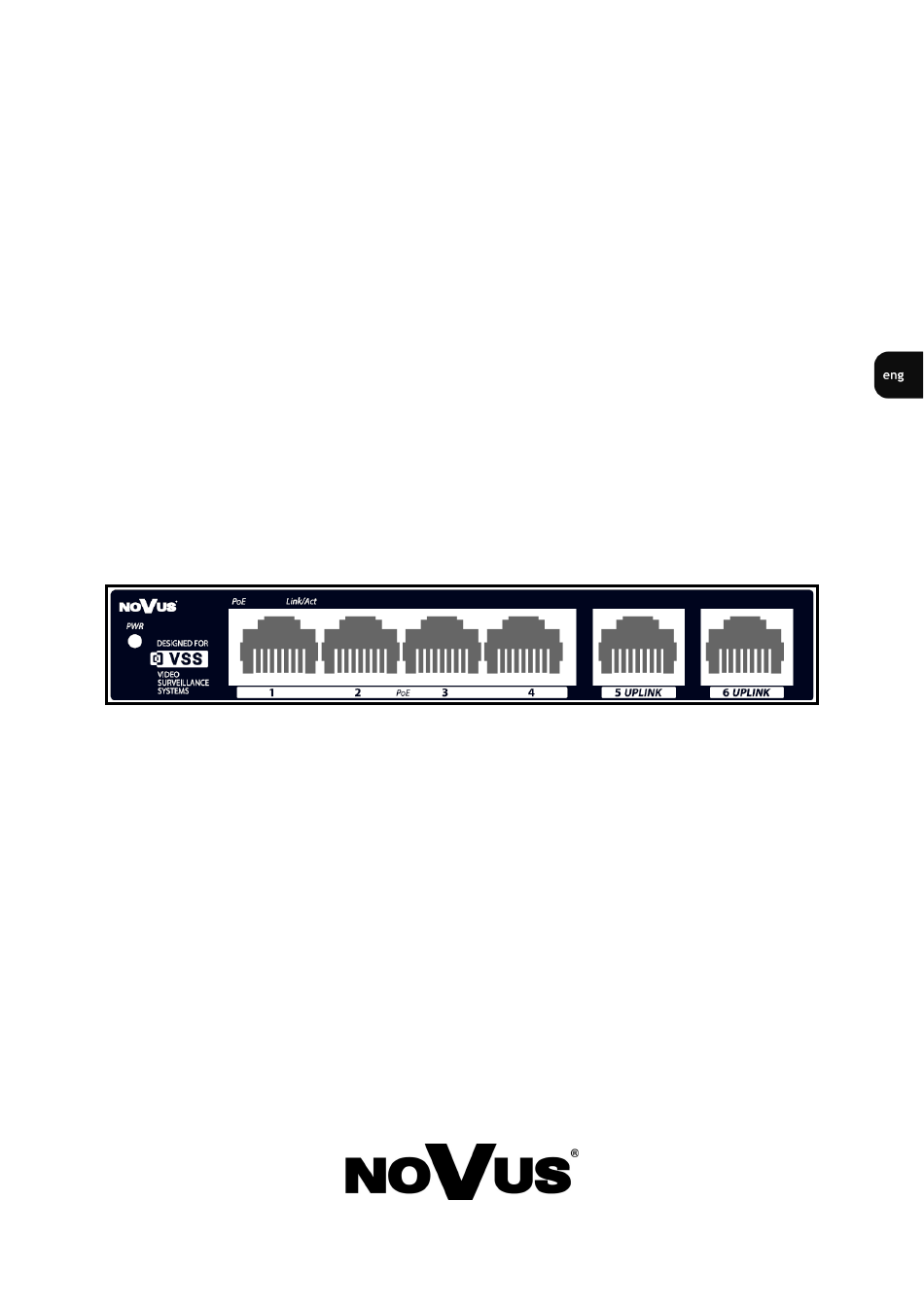

- Page 1 U s e r ’s m a n u a l NVS-3104SP...
- Page 2 NVS-3104SP User’s manual ver. 1.0 INFORMATION EMC (EMC 2014/30/EU) and LVD (LVD 2014/35/EU) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2014/30/EU •...
-
Page 3: Important Safeguards And Warnings
NVS-3104SP User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. - Page 4 NVS-3104SP User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to supply the switch from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...
-
Page 5: Foreword Information
NVS-3104SP User’s manual ver. 1.0 FOREWORD INFORMATION PACKAGE CONTENTS 4 port PoE Switch, • Power supply, • User’s manual. • MAIN CHARACTERISTICS • 4x 10/100 Mbps PoE ethernet ports support IEEE 802.2af/at standards, it can provide 30W. • Provide 2 , 100Mbps ethernet uplink port. -
Page 6: Features And Specification
NVS-3104SP User’s manual ver. 1.0 FEATURES AND SPECIFICATION SPECIFICATION General Device Type PoE Switch SIEĆ PoE Ports: 4 x 10/100 Mb/s Ports UPLINK ports: 2 x 10/100 Mb/s PoE Standards IEEE802.3 af, IEEE802.3 at Switching capacity 1.2 Gbit/s MAC ADDRESS list... - Page 7 NVS-3104SP User’s manual ver. 1.0 POSITION AND FUNCTIONS OF SWITCH COMPONENTS 4. POSITION AND FUNCTIONS OF SWITCH COMPONENTS Front A. Power/UPLINK optical port indicator B.UPLINK network port C.PoE Network ports Back E.Power input All rights reserved © AAT Holding S.A.
- Page 8 NVS-3104SP User’s manual ver. 1.0 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-07-03 JB, MK V1.0 All rights reserved © AAT Holding S.A.
- Page 9 I n s t r u k c j a o b s ł u g i NVS-3104SP...
- Page 10 NVS-3104SP instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2014/30/EU) i LVD (2014/35/EU) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: • Kompatybilność elektromagnetyczna EMC 2014/30/EU. • Niskonapięciowa LVD 2014/35/EU. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od...
-
Page 11: Warunki Bezpieczeństwa
NVS-3104SP instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ... - Page 12 NVS-3104SP instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z przełącznika oraz na miejsce przyłączenia do źródła zasilania.
-
Page 13: Informacje Wstępne
NVS-3104SP instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE ZAWARTOŚĆ ZESTAWU 4 portowy przełącznik • Zasilacz • Instrukcja obsługi. • CHARAKTERYSTYKA OGÓLNA • 4 portowy 10/100 z funkcją PoE w standardzie IEEE 802.2af/at. • 2x 100Mb/s porty Ethernet UPLINK. Do portu UPLINK można podłączyć NVR albo inne urządzenia. -
Page 14: Dane Techniczne
NVS-3104SP instrukcja obsługi wer. 1.0 DANE TECHNICZNE DANE TECHNICZNE OGÓLNE Typ urządzenia Przełącznik sieciowy PoE SIEĆ Porty PoE: 4 x 10/100 Mb/s Porty zewnętrzne Porty UPLINK: 2 x 10/100 Mb/s Standardy PoE IEEE802.3 af, IEEE802.3 at Łączna przepustowość 1.2 Gbit/s Lista adresów MAC... - Page 15 NVS-3104SP instrukcja obsługi wer. 1.0 ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA Widok z przodu Diody informacyjne Gniazda UPLINK Ethernet 10/100 Gniazda Ethernet 10/100 PoE Widok z tyłu Złącze zasilania Wszelkie prawa zastrzeżone © AAT Holding S.A.
- Page 16 NVS-3104SP instrukcja obsługi wer. 1.0 AAT Holding S.A ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-07-03 JB, MK V1.0 Wszelkie prawa zastrzeżone © AAT Holding S.A.
