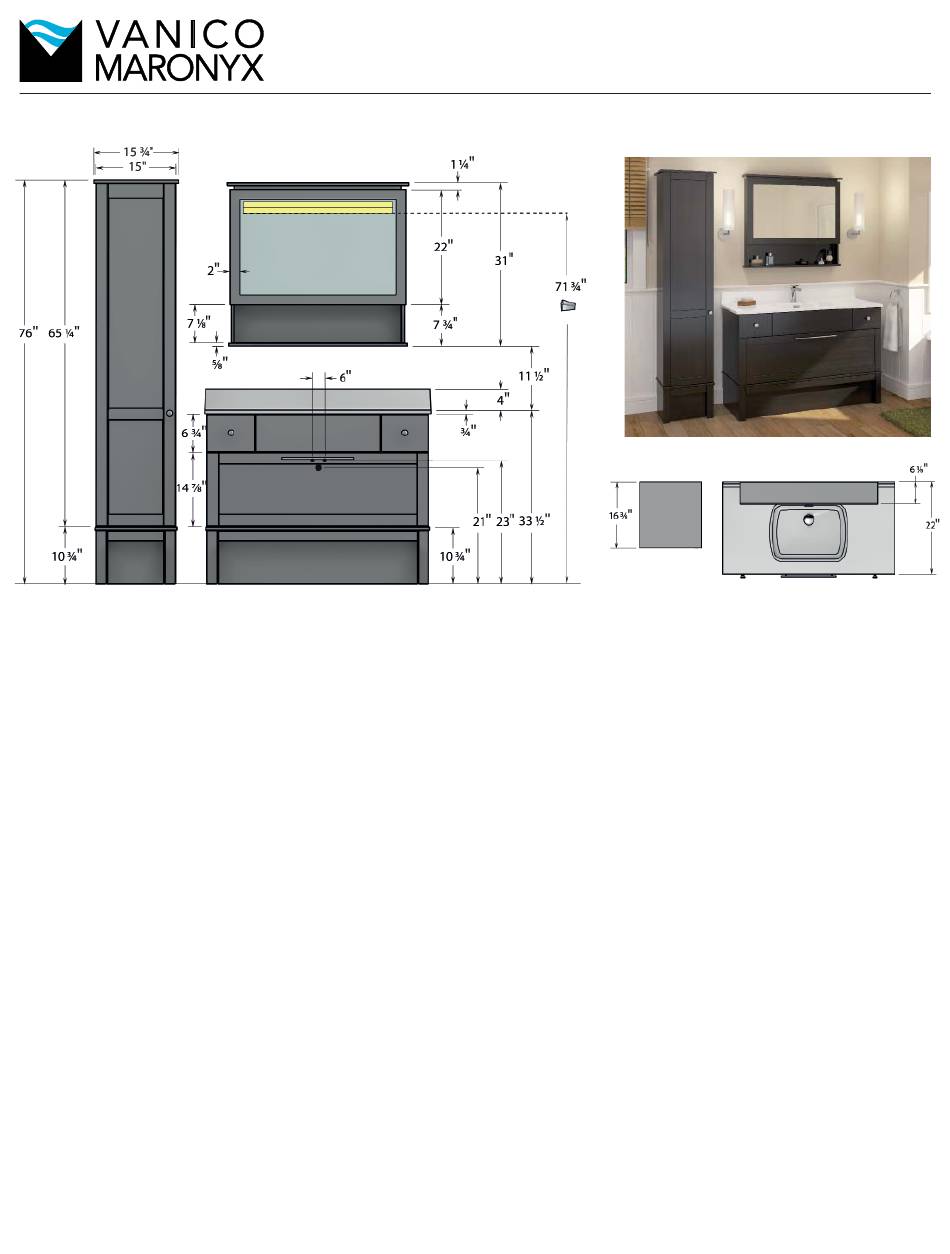

Vanico Maronyx EVOLO Series Installation

INSTALLATION

Indiquez au mur l'emplacement du mobilier avec les espacements dési-
rés et localisez les emprises (2" x 4"). Si vous avez projeté d'appuyer le
mobilier contre un mur latéral, un fi ller sera nécessaire. Utilisez les vis et
ancrages à gypse fournis.
LINGERIE - Couchez la lingerie le dos au sol. Fixez le coup-de-pied à
la lingerie en partageant l'excédent de ¼" de chaque côté. Ajoutez les
niveleurs aux ancrages prévus sous le coup-de-pied. Si vous désirez ap-
puyer votre lingerie contre un mur latéral, vissez-y un fi ller 5/8" posi-
tionné à égalité avec le devant de la lingerie sans la porte.
Positionnez la lingerie à l'endroit voulu, faites la mise à niveau à l'aide des
niveleurs sous les pattes puis vissez son dos aux emprises du mur.
VANITÉ - Enlevez le tiroir de la section coup-de-pied. Pour cela, ou-
vrez le tiroir complètement, pressez vers vous les deux cliquets de
plastique noir situés de chaque côté sous la façade du tiroir et tirez
sur celui-ci jusqu'à ce qu'il décroche de la coulisse.
Couchez la vanité dos au sol. Vissez son coup-de-pied en partageant
l'excédent de ¼" de chaque côté. Ajoutez les niveleurs aux ancrages
prévus sous le coup-de-pied.
VANITÉ EN APPUI CONTRE UNE LINGERIE - Vissez un fi ller de ½" sur le
côté de la lingerie où la vanité doit s'appuyer, en le positionnant à égalité
avec la façade de la lingerie sans porte.
VANITÉ EN APPUI CONTRE UN MUR LATÉRAL - Vissez le fi ller directement
sur le panneau latéral de la vanité qui sera en contact avec le mur en le
positionnant à égalité avec la façade de la vanité sans porte.
VANITÉ DISTANTE DU MUR - aucun fi ller n'est requis.
Une fois la vanité en place, faites la mise à niveau dans les deux sens à
l'aide des niveleurs situés sous les panneaux de côté. Fixez-là ensuite aux
emprises du mur par le dos à l'aide de vis de 3".
plomberie/plumbing
INSTALLATION
Pre-mark on the wall the location of the furniture. Locate the studs where
the modules will be fi xed. If you wish to install the furniture against a side
wall, a fi ller will be necessary. Use screws or gypsum anchorages provided
when there is no studs.
LINEN CABINET - Lay the back of the linen cabinet on the fl oor. Attach
its toe-kick sharing the ¼" excess each side. Insert the levelers into the toe-
kick. If you want to install your linen cabinet against a side wall, Attach a
5/8" fi ller fl ush with the front of the cabinet without door. If the cabinet is
not installed against a side wall, no fi ller is needed.
Level the linen cabinet using the levellers under the side panels then screw
the back of the cabinet through the wall studs.
VANITY - Remove the drawer from the toe-kick section. To do so, open the
drawer completely, press the two black plastic hooks located underneath
on each side and pull until the drawer drop out of the slide.
Lay the back of the vanity on the fl oor. Attach its toe-kick sharing the ¼"
excess each side. Insert the levelers into the bottom of the toe-kick.
VANITY AGAINST LINEN CABINET - Screw the fi ller directly on the side of the
linen cabinet where vanity must touch, positioning it fl ush with the front of
the linen cabinet without door.
VANITY AGAINST A LATERAL WALL - Screw the fi ller directly on the side of
the vanity that will be in contact with the wall, positioning it fl ush with the
vanity façade without door.
VANITY AGAINST BACK WALL ONLY- no fi ller needed.
Once the vanity is in place, level it in both directions using the levellers
under the side panels. Screw the back of the vanity through the wall studs
using 3" screws provided.
EVOLO
Collection :
M o b i l i e r / F u r n i t u r e
04-2015
