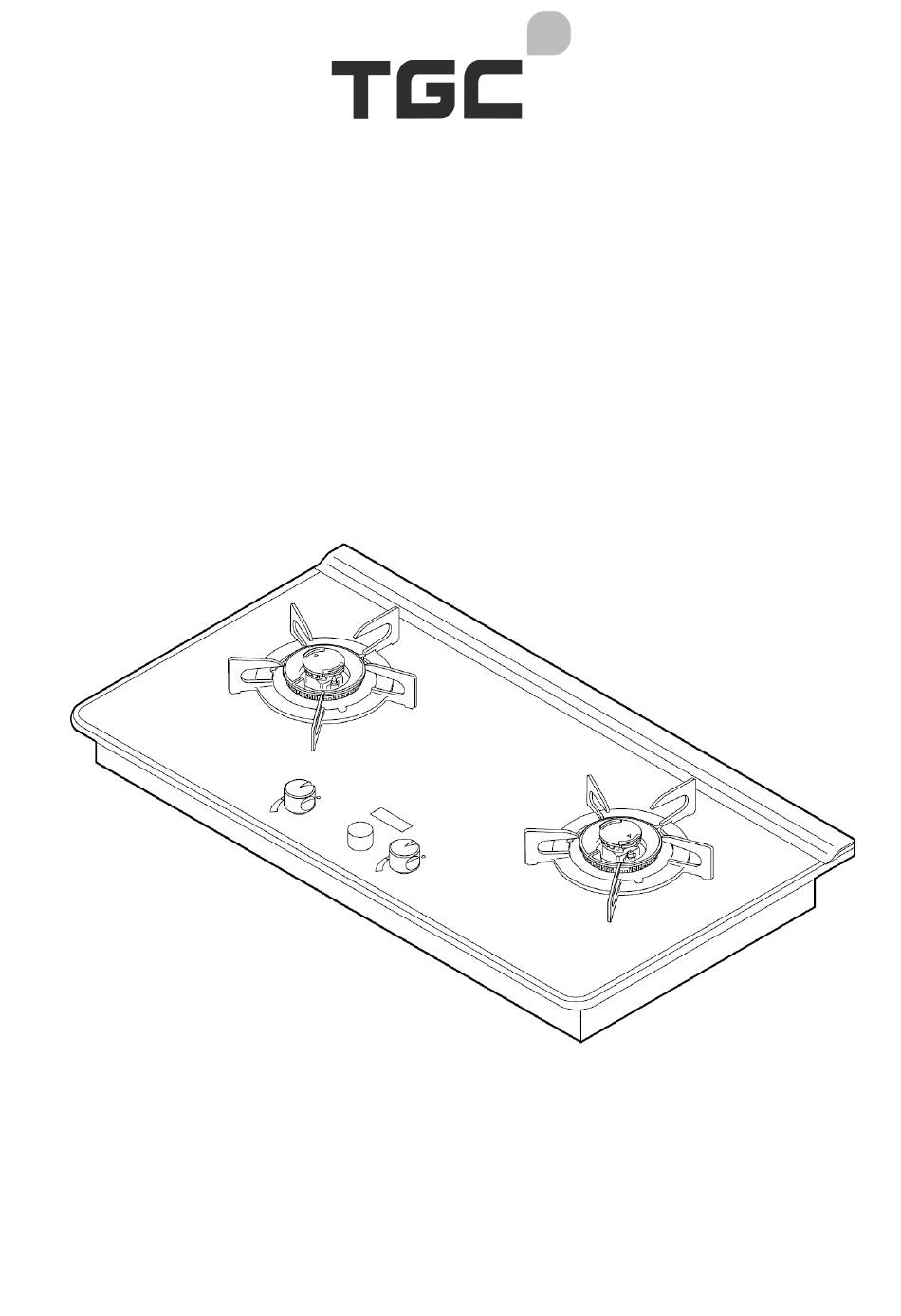

- Page 1 嵌入式平面爐 Built-in Hob 型號 TNJB72UT-C Model 使用說明書 User Manual 香港煤氣適用 For Hong Kong Town Gas...
-
Page 3: Table Of Contents
目錄 重要安全指示 …………………………………………………………………. 第 頁 產品介紹 ……………………………………………………………………….. 第 頁 安裝指示 ……………………………………………………………………….. 第 頁 操作指示 ……………………………………………………………………..… 第 頁 更換電池 ……………………………………………………………………..… 第 頁 保養 ……………………………………………………………………………… 第 頁 故障處理 ……………………………………………………………………..… 第 頁 技術規格 ……………………………………………………………………..… 第 頁 注意! 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的安裝， 必須由註冊氣體裝置技工執行，而該技工已於相關的氣體工程類別註冊及受 聘於註冊氣體工程承辦商。... -
Page 4: 重要安全指示
重要安全指示 以下指示對氣體爐具的安全操作十分重要，請詳細閱讀。如有查詢 ，請致電煤氣公司 24 小 時客戶服務熱線 2880 6988。 安裝 1. 使用認可印有機電工程署批准標記 (例如: 機電工程署批准 EMSD APPROVAL GTXXXX) 的氣體接駁喉管 連接爐具或使用機電工程署接納的其他恰當方法。 2. 安裝附有的氣體穩壓器(ELITRE EL-125)，並確定壓力設定為 1 千帕。 3. 爐具周圍和下方不可放置可燃物品，如紙張及塑膠等，與可燃物料距離須保留 150 毫米以上。 4. 爐具須安裝在空氣流通之房間內。 使用 1. 當懷疑洩漏氣體時，將窗戶打開，以及關閉煤氣錶閥。切勿操作任何電器或電掣開關。切勿在現場使用 任何電話。在現場以外的地方，致電煤氣公司 24 小時緊急事故熱線 2880 6999。 2. 請參照說明書內指引正確使用爐具。 3. 爐具只供家用，切勿用於工商業用途。 4. - Page 5 重要安全指示 21. 烹調時，請儘量蓋上鍋具。而鍋具的手柄亦應轉向適當位置，避免受熱或碰撞。 22. 請勿在爐具附近使用噴霧產品。 23. 使用後，應將所有控制旋鈕設於關閉位置 。 “ ” ● 24. 如滾瀉食物及汁液，應在爐具冷卻後儘快作出妥善清潔。 25. 如出現異常聲響，應先關火。待爐具完全冷卻後，檢查及放好爐頭蓋，並重新點火。若問題持續，聯絡 煤氣公司進行檢查。 26. 爐具面板是採用陶瓷玻璃製造，較一般玻璃安全，但還須注意以下事項，以避免玻璃面板爆裂： 切勿使用過大的器皿煮食，例如烤板。 • 切勿以硬物撞擊或將重物放置於玻璃面板上。 • 切勿放置煮食器皿在玻璃面板上。 • 保養 1. 定期檢查氣體喉管狀況，確保沒有紐結或裂縫，若發現損壞，請聯絡煤氣公司更換喉管。 2. 待爐具完全冷卻後，才可進行清潔。 3. 進行清潔時，應穿上保護手套避免割傷。 4. 清洗爐頭後，用乾布完全抹乾，爐頭火孔不可留有水份，以免影響燃燒。 5. 使用前和使用後，注意爐頭的狀況和清潔。以下不正常狀況會產生燃燒不良，進而引致爐具損壞。請 確保採取相應措施，糾正有關問題。 不正常情況 處理措施 爐頭變形 聯絡煤氣公司維修。 爐頭蓋傾斜...
-
Page 6: 產品介紹
產品介紹 爐具是專為香港各式煮食需要而設計，備有 4 小時預校熄火功能， 電子點火系統和旋鈕火力控制， 煮食更方 便。 雙環爐頭火力特強， 兼備獨立芯火， 適合講究鑊氣的中式烹調；採用頂級陶瓷玻璃面板， 銅合金製爐頭， 表面加上耐高溫塗層，槽式火孔，美觀大方，堅固耐用。 產品備有熄火安全裝置， 如爐火意外熄滅，會自動關閉氣閥，又有 3 小時自動熄火安全裝置，確保安全。 部件名稱 芯火爐頭蓋 進氣保護蓋 外環爐頭蓋 爐架 顯示器 鋁合金框 陶瓷玻璃面板 底盤 時間旋鈕 控制旋鈕 安全及點火裝置 左 / 右爐頭 點火電極 熄火安全感應器... -
Page 7: 安裝指示
安裝指示 安裝前 拆除包裝後，檢查氣體爐具及配件有否損壞。如發現問題，請勿安裝爐具，聯絡煤氣公司進行更換。 • 請將所有包裝物料 (包括膠袋、紙板及固定釘) 放置於兒童不能觸及的地方，以免造成危險。 • 不應將易燃物料、噴霧及壓縮容器放置在氣體爐具下方的櫥櫃內。 • 氣體爐具須安裝在空氣流通之房間內。 • 氣體爐具須放置在穩固平坦的櫃面上，請依照下圖所示的開孔尺寸及位置。 • 氣體爐具應與周圍可燃燒物品保留距離 150 毫米以上。 • 若在氣體爐具下安裝其它器具 （例如 : 洗碗碟機、 洗衣機） ， 請在氣體爐具下方保留最少 10 毫米距離。 • 若下方器具的安裝指引要求不同間距，應採用較大者。 氣體爐具下方如設有會產生氣流的器具 （例如 : 焗爐、 乾衣機） ， 必須加裝隔層板並以矽膠密封所有縫 • 隙，避免氣流影響氣體爐具運作。 氣體爐具上方須保留 650 毫米空間，如上方安裝抽油煙機，並要求不同間距，應採用較大者 。 •... - Page 8 安裝指示 安裝程序 小心：爐具面板為玻璃物料 ! 為避免玻璃爆裂時的危險情況，不可加重或撞擊玻璃。 • 不可刮花玻璃底部，這樣將會導致使用時破裂。 • 標記 1. 放置爐頭蓋 將外環爐頭蓋和芯火爐頭蓋放置在爐頭座上，不可傾斜。 • 定位針 爐頭蓋的定位針須插入爐頭座的定位槽。 • 芯火爐頭蓋上 的標記須對齊點火電極後放上。 • 不要在爐頭蓋錯誤位置的情况下使用爐具 若爐頭蓋未安裝正確，會導致無法點火。 點火電極 • 定位槽 火焰不均和回火會導致不完全燃燒、 一氧化碳中毒或爐頭變形。 • 爐頭座 火焰進入爐具內，會導致損毀。 • 芯火爐頭蓋裝反 外環爐頭蓋傾斜 外環爐頭蓋裝反 芯火爐頭蓋傾斜 2. 放置爐架 將爐架正確放置於爐具上。 • 將爐架的定位針對準爐碟的定位槽，放置時不可傾斜。 • 定位槽...
-
Page 9: 操作指示
操作指示 點燃爐頭 關閉 最小 確定控制旋鈕已於關閉位置“ ”，按下旋鈕同時以逆時針方向轉動旋 ● 鈕至點火位置“ ● ”，火花會維持約10秒點燃爐頭。放開旋鈕後，確定 火焰維持。 點火位置 最大 注意︰如爐具長時間未有使用，於首次點燃時有機會因喉管內含有空氣而未能令爐頭點燃成功。 將控制旋鈕轉至關閉位置“ ”，並重複上述點火步驟直至成功點火。 ● 火力調節 爐頭點燃後，可轉動控制旋扭調節火力大小。 關閉 關閉 關閉 關閉 最小 最小 最小 最小 控制旋鈕位置 最大 最大 最大 最大 爐火狀況 外環火 中 大 熄滅 熄滅 芯火 大 大... - Page 10 操作指示 時間掣功能 時間掣功能只適用於右爐頭。 時間設定步驟 點燃氣體爐頭 按下並以逆時針方向轉動控制旋鈕點燃爐頭。 2. 時間模式設定 按下時間掣，顯示器會顯示“ 0:01 ”，計時模式便啟動。 燈亮起 如沒有任何操作，爐火在 1 分鐘後自動熄滅。 (如電池電量低，“ Lo ” 將會顯示，請更換電池。) 3. 時間掣設定 轉動時間掣設定時間。 設定時間熄火，最少 1 分鐘，最多為 4 小時。 時間設定： 1 至 60 分鐘： 1 分鐘時段 1 至 4 小時 ： 5 分鐘時段 時間設定完成後，倒數計時於...
-
Page 11: 更換電池
更換電池 電池安裝方法 電池盒在爐具的底部。 • 注意電池的電極方向，若電池擺放錯誤，爐具便不能操作。 • 溫馨提示 : 兩枚新鹼性電池的使用壽命約 7 個月。 • 內附電池的壽命可能會因爐具的庫存時間而受影響。 • 前面 1.5 伏特 D 型鹼性電池 x 2 保養 注意：待爐具完全冷卻後，才可進行任何保養及清潔。清潔時，亦應穿上手套保護雙手。 為妥善保養爐具，遵照以下指示定期清潔爐具： 請勿使用蒸氣清潔爐具； • 使用適當非研磨及非腐蝕性的清潔劑清潔金屬及搪瓷部份，避免使用含氯清潔劑（如漂白劑）； • 避免酸性或鹼性物質（如醋、鹽水、檸檬汁等）殘留在爐具； • 煮食時如有液體溢出，應待爐頭冷卻後盡快清理； • 定期使用暖水及清潔劑清洗爐頭（爐頭的可移除部份），將污漬去除，並保持爐頭火孔暢通； • 清潔後須完全抹乾爐頭，並確定爐頭火孔未被堵塞； • 正確放回爐頭蓋，確保沒有傾斜或反轉； • 定期檢查熄火安全感應器和點火電極，如有污物黏附，用軟刷將污物去除。 •... -
Page 12: 故障處理
故障處理 有些故障是可以由使用者處理，但如採取以下補救措施後仍無效，請致電煤氣公司客戶服務熱線 2880 6988。 故障 原因 處理方法 以紙巾或乾布抹乾點火電極。 點火電極濕了。 點火電極有污穢。 清理點火電極。 1. 沒有點火 電池已耗盡。 更換電池。 電池電極方向錯誤。 重新放好電池。 仍未開啟煤氣錶閥及／或爐具供氣閥。 完全開啟煤氣錶閥及／或爐具供氣閥。 2. 沒有火焰 錫紙阻塞爐頭。 拿去錫紙。 點火電極有污穢。 清理點火電極。 未按盡轉動控制旋鈕和轉動至點火位 按盡控制旋鈕及逆時針方向轉動至點火 置。 位置。 3. 不能保持爐火 熄火安全感應器有污穢。 清理熄火安全感應器。 用小火時被風吹熄 等待 1 分鐘，重新點火。 4. 使用中熄火 將控制旋鈕轉至關閉位置；若要繼續使 啟動了... - Page 13 故障處理 故障代碼 蜂鳴器 顯示器 原因 處理方法 爐具使用約三小時，自動熄火 短嘀聲 X 1 次 功能將執行 短嘀聲 X 4 次 控制旋鈕按下時間過長 短嘀聲 X 2 次 將控制旋鈕轉至關閉位置 定時器設定時間結束 “ ”，然後重新打火 長嘀聲 X 1 次 ● 短嘀聲 X 3 次 點火失敗 短嘀聲 X 2 次 爐具中途熄火 短嘀聲...
-
Page 14: 技術規格
技術規格 型號 TNJB72UT-C 氣體種類 香港煤氣 供氣壓力 (千帕) 穩壓器出口壓力 (千帕) 氣體入口接駁 ½吋英制陽螺紋 陶瓷玻璃厚度 (毫米) 高(至檯面) 高(至爐面) 整體尺寸 (毫米) 高(至爐架) 闊 深 總 10.0 額定熱負荷 (千瓦) 左爐頭 右爐頭 重量 (千克) 14.6 點火裝置 電子點火系統 熄火安全裝置 熱電偶 3 小時自動熄火安全裝置 有 4 小時時間掣 有 (右爐頭) 電源供應... - Page 15 Contents Important Safety Instructions………………………………. P. Product Description……...………………………………… Installation Instructions…………………………………...… P. Operation Instructions………………………………………. P. Change Battery……………………………………………… P. Maintenance…………………………………………………. P. Troubleshooting……………………………………………... Technical Specifications……………………………………. P. Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be employed by registered gas contractors.
-
Page 16: Important Safety Instructions
Important Safety Instructions The following instructions are very important to safe operation of gas appliance. Please read through them carefully. Please contact Towngas 24-hour Customer Service Hotline on 2880 6988 for enquiry and services. Installation 機電工程署批准 1. Use approved gas tubing bearing EMSD approval marking (such as: EMSD APPROVAL GTXXXX) or other appropriate methods accepted by EMSD. - Page 17 Important Safety Instructions 21. Always use pots with covers and make sure that the handles of the pots are correctly positioned to avoid heating and collision of handles. 22. Do not use sprays near the appliance. 23. All control knobs should be turned to off position “ ”after use.
-
Page 18: Product Description
Product Description This appliance is designed for versatile cooking needs in Hong Kong. It is equipped with 4-hour timer function, electronic ignition system and rotary flame control which make cooking more convenient. Powerful double ring burners with independent simmer flame are suitable for Chinese cooking. Ceramic glass top and brass burners with thermal resistant coating and slot type flame holes are attractive and durable. -
Page 19: Installation Instructions
Installation Instructions Before Installation • After removing packing, make sure that the gas appliance and accessories are not damaged. In case of doubt, do not install the appliance. Contact Towngas Company for replacement. • Keep all the packing (e.g. plastic bags, cardboard, staples) away from children to avoid danger. •... - Page 20 Installation Instructions Installation Procedures Caution: The material of top plate of this appliance is Glass! • In order to avoid dangerous situation arising from breakage of glass, DO NOT apply heavy weight or strong impact on glass top plate. • DO NOT make any scratch at the bottom side of glass, it will cause glass breakage while in use.
-
Page 21: Operation Instructions
Operation Instructions Ignition of Burner MIN. Ensure the control knob is at the off position “ ● ”. Press and turn the knob in anti-clockwise direction to ignition position “ ● ”. Sparks are Ignition maintained for around 10 seconds for ignition. After releasing the Position knob, make sure the flame persists. - Page 22 Operation Instructions Timer Function: The timer function is applicable for the right burner only. Time Setting Procedures 1. Ignition of gas burner Press and turn control knob anti-clockwise to ignite burner 2. Timer Mode Setting “0:01” is shown on display when timer knob is pressed. Timer mode is activated.
-
Page 23: Change Battery
Change Battery Installation of Batteries • Battery box is located at the bottom of appliance. • Note the polarity of batteries. The appliance is not operative if the batteries are wrongly placed. Tips : Battery life is about 7 months for 2 new alkaline batteries. Life of accessory batteries may be affected by storage period of appliance. -
Page 24: Troubleshooting
Troubleshooting Some malfunctions can be handled by user. But if the following remedial actions are not effective, please call Towngas Customer Service Hotline at 2880 6988 . Fault Cause Remedy 1. No ignition Spark electrode is wet. Dry the spark electrode with dry cloth. Spark electrode has dirt. - Page 25 Troubleshooting ERROR CODE Notice Cause Remedy Buzzer Sound Display The appliance is continuously used for Short beep x 1 approximate 3 hours and the automatic flame off function will operate. The control knob is Short beeps x 4 pressed too long Turn control knob to OFF position“...
-
Page 26: Technical Specifications
Technical Specifications Model TNJB72UT-C Gas Type Hong Kong Town Gas Gas Supply Pressure (kPa) Governor Outlet Pressure (kPa) ½”B.S.P (Male) Gas Inlet Connection Ceramic Glass Thickness (mm) Height (To Bench Top) Height (To Top Plate) Dimensions (mm) Height (To Pan Support) - Page 28 04/2021...
