Summary of Contents for TGC ST62TG

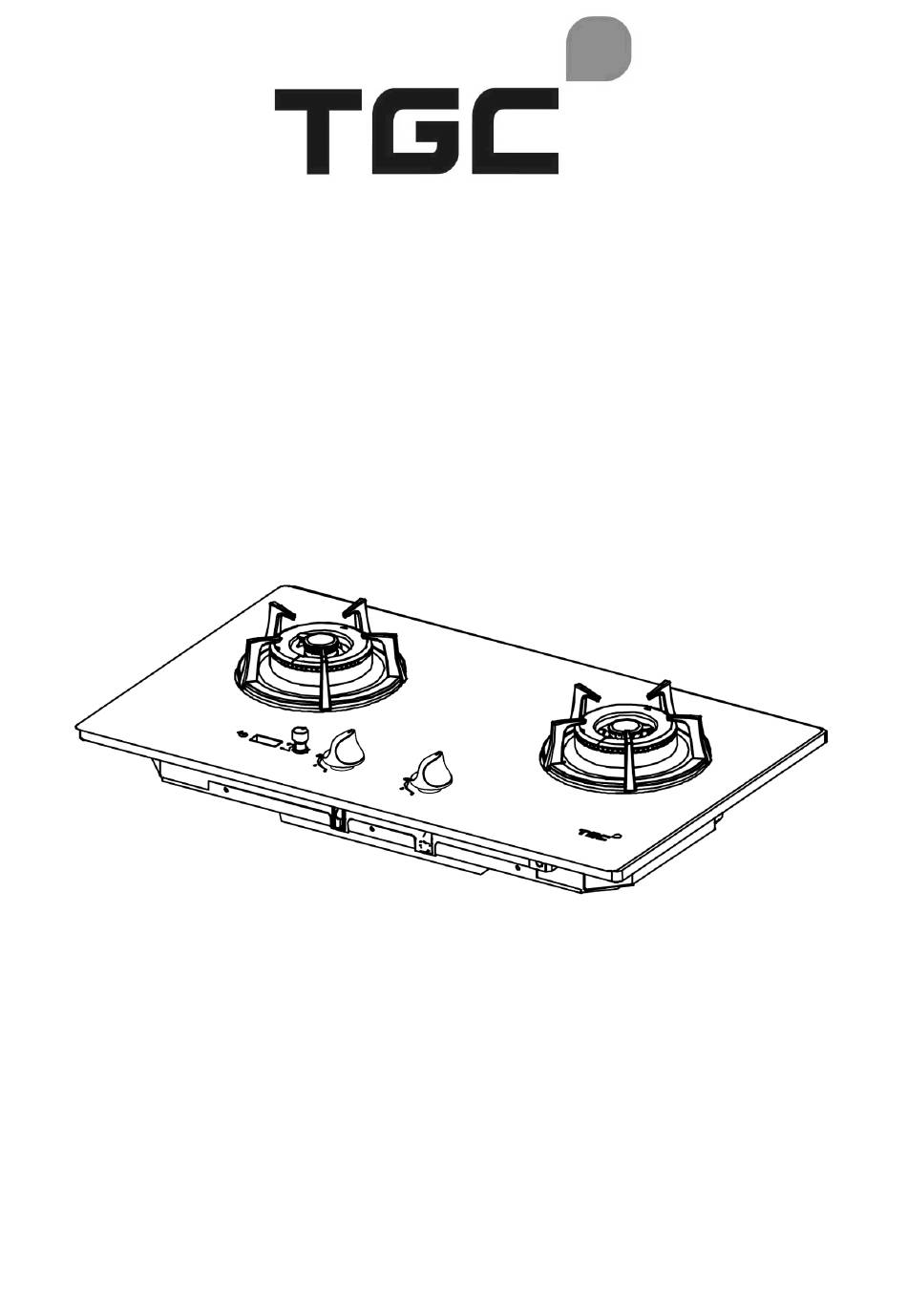

- Page 1 嵌入式平面爐 Built-in Hob 型號 Model ST62TG 使用說明書 User Instructions 香港煤氣適用 For Hong Kong Town Gas...
- Page 3 目錄 重要安全指示 ………………………………………………………………… 第 頁 安裝指示 ……………………………………………………………………….. 第 頁 操作指示 ……………………………………………………………………….. 第 頁 保養 ………………………………………………………………………………. 第 頁 故障處理 ……………………………………………………………………….. 第 頁 技術規格 ……………………………………………………………………….. 第 頁 注意！ 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的安裝，必須由註冊 氣體裝置技工執行，而該技工已於相關的氣體工程類別註冊及受聘於註冊氣體工程承辦 商。...
-
Page 4: 重要安全指示
重要安全指示 以下指示對氣體爐具的安全操作十分重要，請詳細閱讀。如有查詢或需要維修服務，請聯絡煤氣公司服務 客戶熱線 2880 6988。 安裝 1. 使用認可印有機電工程署批准標記（例如：機電工程署批准 EMSD APPROVAL GTXXXX） 的氣體接駁喉 管連接爐具，或使用其它機電工程署接納的恰當方法。 2. 必須安裝穩壓器 (ELITRE, EL-125)，並確定壓力設定為 1.0 千帕。 3. 不要將易燃物料、噴霧及壓縮容器置於爐具下方的廚櫃內。 4. 爐具須安裝在空氣流通之房間內。 使用 1. 當懷疑洩漏氣體時，將窗戶打開，以及關閉煤氣錶閥。切勿操作任何電器或電掣開關。切勿在現場使用 任何電話。在現場以外的地方，致電煤氣公司緊急事故熱線，電話：2880 6999。 2. 請參照說明書內指引正確使用爐具。 3. 爐具只供家用，切勿用於工商業用途。 4. 除煮食外，切勿使用爐具作其他用途，例如烘乾衣物。 5. 使用爐具前，請開啟窗戶及排氣系統。 6. 不可讓兒童使用爐具。 7. 切勿讓爐具在無人看管下運作。 8. - Page 5 重要安全指示 19. 請確保器皿穩定地放在爐架上，如器皿容易滑動，必須緊握它。 20. 燒開水或煮湯時，注入的水量連湯料不可超過器皿容量三分之二，溢出液體會影響燃燒和損壞爐具。 21. 使用小火時，不應急速打開爐具下方的廚櫃門，以免氣流弄熄爐火。 22. 烹調時，請儘量蓋上鍋具蓋子。鍋具的手柄亦應轉向適當位置，避免受熱或碰撞。 23. 請勿在爐具附近使用噴霧產品。 24. 儘管使用「定時功能」煮食，亦切勿在無人看管的情況下使用氣體煮食爐。 25. 使用後，應將所有旋鈕設於關閉位置。 26. 爐具面板是用強化玻璃製造，較一般玻璃安全，但仍須注意以下事項，避免玻璃面板爆裂： • 經常清潔爐頭以保持火孔暢通，如滾瀉食物及汁液，應在爐具冷卻後儘快清潔爐頭。 • 切勿以硬物刮傷或撞擊玻璃面板。 • 切勿將重物或器皿放置於玻璃面板上。 保養 1. 定期檢查氣體喉管狀況，確保沒有紐結或裂縫，若發現損壞，請聯絡煤氣公司更換喉管。 2. 讓爐具完全冷卻後，才可進行清潔。 3. 進行清潔時，應穿上保護手套避免割傷。避免接觸爐具的內部零件。 4. 清洗爐頭蓋及爐頭身後，用乾布將爐頭蓋完全抹乾，爐頭火孔不可留有水份，以免影響燃燒。 5. 使用前和使用後，注意爐頭的狀況和清潔。以下不正常狀況會產生燃燒不良，進而引致爐具損壞。請確 保採取相應措施，糾正有關問題。 不正常情況 處理措施 爐頭蓋及爐頭身變形 聯絡煤氣公司更換零件。 爐頭蓋及爐頭身傾斜 將爐頭蓋及爐頭身重新放好，不可傾斜。...
-
Page 6: 安裝指示
安裝指示 安裝位置 爐具須安裝在空氣流通之房間內，但切勿置於強風直接吹入的位置。 開孔尺寸（I）： 寬 670 x 深 350 毫米 附近不可放置易燃物料（如紙張、油類）、可燃物料、噴霧及壓縮容 器。爐具與周圍可燃物料應保持 150 毫米以上的距離。爐具上方須 保留最少 650 毫米空間。安裝於爐具上方的抽油煙機，必須與爐架 面保留最少 650 毫米的距離。如抽油煙機要求不同的安裝距離，則 採用較大間距。爐具於煮食時的煙氣應經由抽油煙機排走。 最少 100 此爐具適合安裝於兩個不同的開孔尺寸。 圖 1 開孔尺寸（II）： • 開孔尺寸（I）：寬 670 x 深 350 毫米 寬 703 x 深 403 毫米 依照圖... - Page 7 安裝指示 螺絲 玻璃面板必須穩固安裝在爐具底盤上 ! • 將玻璃面板孔對準爐頭，然後固定。 爐碟 • 將爐碟孔對準爐頭座、點火針及熄火安全 熄火安全裝置 注意 點火針 裝置。 爐頭座 • 使用螺絲上緊爐碟。 爐頭放置 使用前，確定以下配件已置於正確位置。 • 爐頭由外環爐頭蓋、芯火爐頭蓋及爐頭身組成。 外環 • 將爐頭蓋及身放置在爐頭座上，放置時請勿傾斜。 爐頭蓋 • 外環及芯火爐頭蓋的定位針應對準爐頭身的凹位。 芯火 爐頭蓋 不要在爐頭錯誤放置的情況下使用爐具。 芯火爐頭蓋 • 若爐頭未放置正確，會導致無法點火。 定位針 • 火焰不均和回火會導致不完全燃燒、一氧化碳中毒或爐頭變形。 外環爐頭蓋 • 火焰進入爐具內，會導致損毀。 定位針 芯火爐頭蓋 定位針對準凹位...
-
Page 8: 操作指示

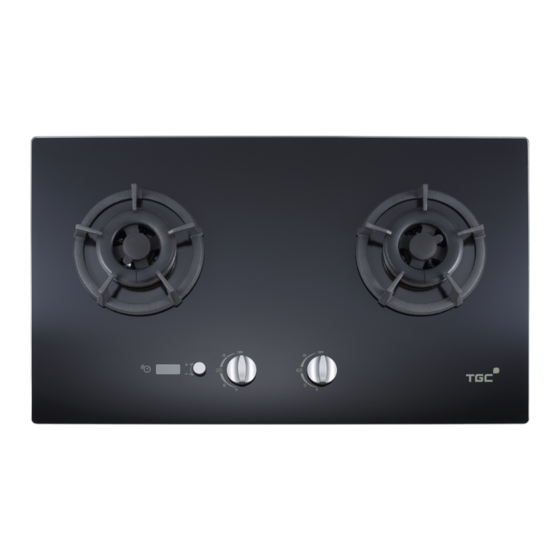

操作指示 爐具介紹 • ST62TG ❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ⓬ ⓫ ❿ ❾ ❾ ⓮ ❶ 左爐架 ❷ 左芯火爐頭蓋 ❸ 左外環爐頭蓋 ❹ 左爐頭身 ❺ 右爐架 ⓭ ❻ 右芯火爐頭蓋 ❼ 右外環爐頭蓋 ⓰ ❽ 右爐頭身 ❾ 旋鈕 前方 ❿ 定時旋鈕... - Page 9 操作指示 • 於爐具運作約 30 分鐘後，爐具玻璃面及旋鈕部分有機會因爐火熱力而變熱。如需使用旋鈕， 可以濕布降溫後使用。 注意 點燃爐頭 完全按下旋鈕同時逆時針方向轉動旋鈕至點火位置 ，點火電極會發出火花點燃爐頭。放開旋鈕後，確定火 焰維持。 • 如爐具長時間未有使用，於首次點燃時，有機會因喉管內含有空氣而未能令爐頭點燃成功。 • 如爐頭未能燃點，將旋鈕轉至關閉位置。等待最少 1 分鐘後，重複上述點燃步驟至成功點燃爐 注意 頭。請勿維持按下旋鈕超過 10 秒。 火力調節 爐頭點燃後，可按烹調所需轉動旋鈕調節火力。最小火力位置在逆時針轉動方向的盡頭。 • 使用小火時，不應急速打開爐具下方的廚櫃門，以免氣流弄熄爐火。 注意 關閉爐頭 將旋鈕轉動至關閉位置。 • 關閉爐頭時，有機會因殘留在爐頭內的氣體瞬間燃燒而出現響聲，此屬正常現象。 注意 ST62TG 旋鈕標示 點燃位置／最大火力位置 最小火力位置 關閉位置...
- Page 10 操作指示 定時功能（只適用於左爐頭） • 儘管使用定時功能煮食，但切勿在無人看管的情況下使用氣體爐具。 注意 顯示屏、旋鈕及標示 顯示屏 定時旋鈕 定時功能標示 定時調校標示 定時功能設置 1. 點燃爐頭及啟動定時功能 • 按下及逆時針轉動火力旋鈕點燃爐頭。 • 按定時旋鈕啟動定時功能，時間顯示為「0：00」。 • 若 15 秒後未有其他操作，定時功能會自動取消，顯示器亦會熄滅。 • 如電池餘量低，「LO1/LO2」將會顯示，請準備或更換電池。 2. 時間設定 • 轉動定時旋鈕設置時間。逆時針方向轉動為増加設定時間，反方向則為縮 減設定時間。 • 設定後，倒數計時將自動開始。 最長時間設置 4 小時 最短時間設置 1 分鐘 於 0-60 分鐘內 設置間距為 1 分鐘 時間設置間距...
- Page 11 保養 • 待爐具完全冷卻後，才可進行任何保養及清潔。 • 清潔時，應配帶手套保護雙手。 注意 為妥善保養爐具，遵照以下指示定期清潔爐具： 一般 • 請勿使用蒸氣清潔爐具； • 避免酸性或鹼性物質（如醋、鹽水、檸檬汁等）殘留在爐具； • 煮食時如有液體溢出，應待爐具冷卻後儘快清理； • 定期檢查熄火安全裝置及點火電極，如有污物黏附，可使用軟刷將污物去除； • 不應接觸爐具內部零件； • 經常檢查氣體喉管情況，如發現有損壞，請致電煤氣公司更換。 清潔爐具 • 定期使用暖水及清潔劑清洗爐頭蓋及爐頭身，將污漬去除，並保持爐頭火孔暢通； • 清潔後須完全抹乾爐頭蓋及爐頭身，並檢查爐頭火孔沒有被堵塞； • 將爐頭蓋及爐頭身放回正確位置，不可傾斜或反轉；...
-
Page 12: 故障處理
故障處理 • 於重新點火前，請將旋鈕轉回關閉位置。 注意 如爐具出現異常或故障，應先關火。請先確保爐具完全冷卻後，才進行任何故障處理。如採取以下處理方 法後仍然無效，請致電煤氣公司客戶服務熱線 2880 6988 安排維修。 故障 原因 處理方法 1. 沒有點燃 電池已耗盡。 更換電池。 火花 電池擺放錯誤。 正確裝上電池。 點火電極上有污垢或沾濕。 清理及抹乾點火電極。 2. 沒有爐火 未開啟煤氣錶閥及／或爐具供氣閥。 完全開啟煤氣錶閥及／或爐具供氣閥。 喉管內含有空氣。 重複點火至喉管內空氣完全排出。 錫紙碟阻塞爐頭。 除去錫紙碟。 點火電極上有污垢或沾濕。 清理及抹乾點火電極。 3. 不能保持 熄火安全裝置上有污垢。 清理熄火安全裝置。 爐火 未完全按下旋鈕或旋鈕沒有轉至點燃位置。 按下旋鈕及轉至點火位置。 4. 使用中熄火 熄火安全裝置上有污垢。... - Page 13 故障處理 故障代碼 原因 處理方法 左爐頭防高溫保護裝置啟動 右爐頭防高溫保護裝置啟動 左爐頭防高溫保護裝置異常 右爐頭防高溫保護裝置異常 請將旋鈕轉回關閉位置。 如需繼續使用，請確保房間通風良 左爐頭熄火安全裝置啟動 好後，等待最少 1 分鐘，再次點燃 爐頭。 右爐頭熄火安全裝置啟動 溫控電子板氣體控制迴路異常 左爐頭 3 小時自動熄火安全裝置啟動 右爐頭 3 小時自動熄火安全裝置啟動 電池低電量通知 準備２枚新的Ｄ型鹼性電池。 電池耗盡通知 更換２枚新的Ｄ型鹼性電池。 • 自動關火後，請將旋鈕轉回關閉位置。 • 如旋鈕未有轉回關閉位置，電池壽命亦會縮短。 注意...
- Page 14 規格 型號 ST62TG 爐具類別 氣體煮食爐 安裝方式 嵌入式 底盤至廚檯面 67 x 745 x 445 爐具尺寸 －高 x 闊 x 深 底盤至爐面 80 x 745 x 445 （毫米） 底盤至爐架 142 x 745 x 445 面板物料 強化玻璃 面板厚度（毫米） 面板尺寸－闊 x 深（毫米） 745 x 445 開孔尺寸－闊...
-
Page 15: Table Of Contents
Contents Important Safety Instructions …………………………….………… Installation Instructions …………………………………….………….. Operation Instructions …..……………………………….…………….. Maintenance …..……………………………………………….……………. Troubleshooting ………………………………………………….……….. Specifications ……………………………………………………………….. ATTENTION! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for those appropriate classes and be employed by registered gas contractor. -
Page 16: Important Safety Instructions
Important Safety Instructions The following instructions are very important to safe operation of gas appliance. Please read through them carefully. Please contact Towngas Company on 2880 6988 for enquiry and services. Installation 1. Use approved gas tubing bearing EMSD approval marking (such as: 機電工程署批准 EMSD APPROVAL GTXXXX) for connection to appliance, or other appropriate methods accepted by EMSD. - Page 17 Important Safety Instructions 19. Ensure stability of utensil resting on pan support. Hold utensil firmly if it slips easily. 20. Do not fill water including soup ingredients over two-thirds of utensil volume when boiling water or soup. Spilled liquid of boiling will affect combustion and damage the appliance. 21.
-
Page 18: Installation Instructions
Installation Instructions Installation Position nstall the appliance in a well-ventilated room, but do not install at the Cut-out dimension (I): W670 x D650 mm position of strong wind. Keep it away from any flammable objects (such as paper, oil), combustible, sprays or pressurized containers. The appliance should be installed with a distance of more than 150mm away from surrounding combustible materials. - Page 19 Installation Instructions Fix glass top plate securely to base tray of Screws appliance! • Position glass top plate hole with burner and Burner disc fix properly. Flame failure safety device • Position burner discs hole with burner base, Attention Ignition Burner base ignition electrode and flame failure safety electrode...
-
Page 20: Operation Instructions
Maintenance Appliance Descriptions • ST62TG ❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ⓬ ⓫ ❿ ❾ ❾ ⓮ ❶ Left pan support ❷ Left simmer burner cap ❸ Left outer ring burner cap ❹ Left burner body ❺ Right pan support ⓭... - Page 21 • Pop sound might be generated during flame extinguishing due to instant combustion of gas remained in burner. This is a normal phenomenon. Attention Indications of ST62TG Rotary Knob Ignition Position / Minimum Flame Position Off Position Maximum Flame Position...
- Page 22 Maintenance Timer Function (For Left Burner Only) • Do not leave operating gas appliance unattended even using Timer Function to cook. Attention Display, Rotary Knob and Indication Display Timer Knob Timer Function Timer Setting Indication Indication Timer Function Setting 1. Igniting Burner and Activating Timer Function •...
-
Page 23: Maintenance
Maintenance Attention To maintain the appliance properly, follow the below instructions to clean it regularly: General • Do not use steam cleaners for cleaning; • Avoid leaving acidic or alkaline substances on the appliance (vinegar, brine, lemon juice, etc); • Clean and tidy up the burner after spillage of food and liquid once it cools down;... -
Page 24: Troubleshooting
Troubleshooting • Before restarting ignition, return the rotary knob to off position. Attention If abnormality or fault is observed, turn off flame. Ensure that the appliance cools down completely before undertaking remedial measures. If not effective after undertaking the following remedial actions, please contact Towngas customer service hotline on 2880 6988 for services. - Page 25 Troubleshooting Error Codes Cause Remedy Overheat protection device of left burner activated Overheat protection device of right burner activated Overheat protection device of left burner abnormal Overheat protection device of right burner abnormal Turn rotary knob to off position. For continuous use, well ventilate Flame failure safety device of left burner activated the room and ignite the burner again after 1 minute.
-
Page 26: Specifications
Specifications Model ST62TG Appliance Type Gas Cooking Hob Installation Type Built-in Hob Base Tray to 67 x 745 x 445 Bench Top Appliance Base Tray to Dimensions 80 x 745 x 445 Top Plate - H x W x D (mm) - Page 28 202112...
