Summary of Contents for TGC TRJB72NT-C

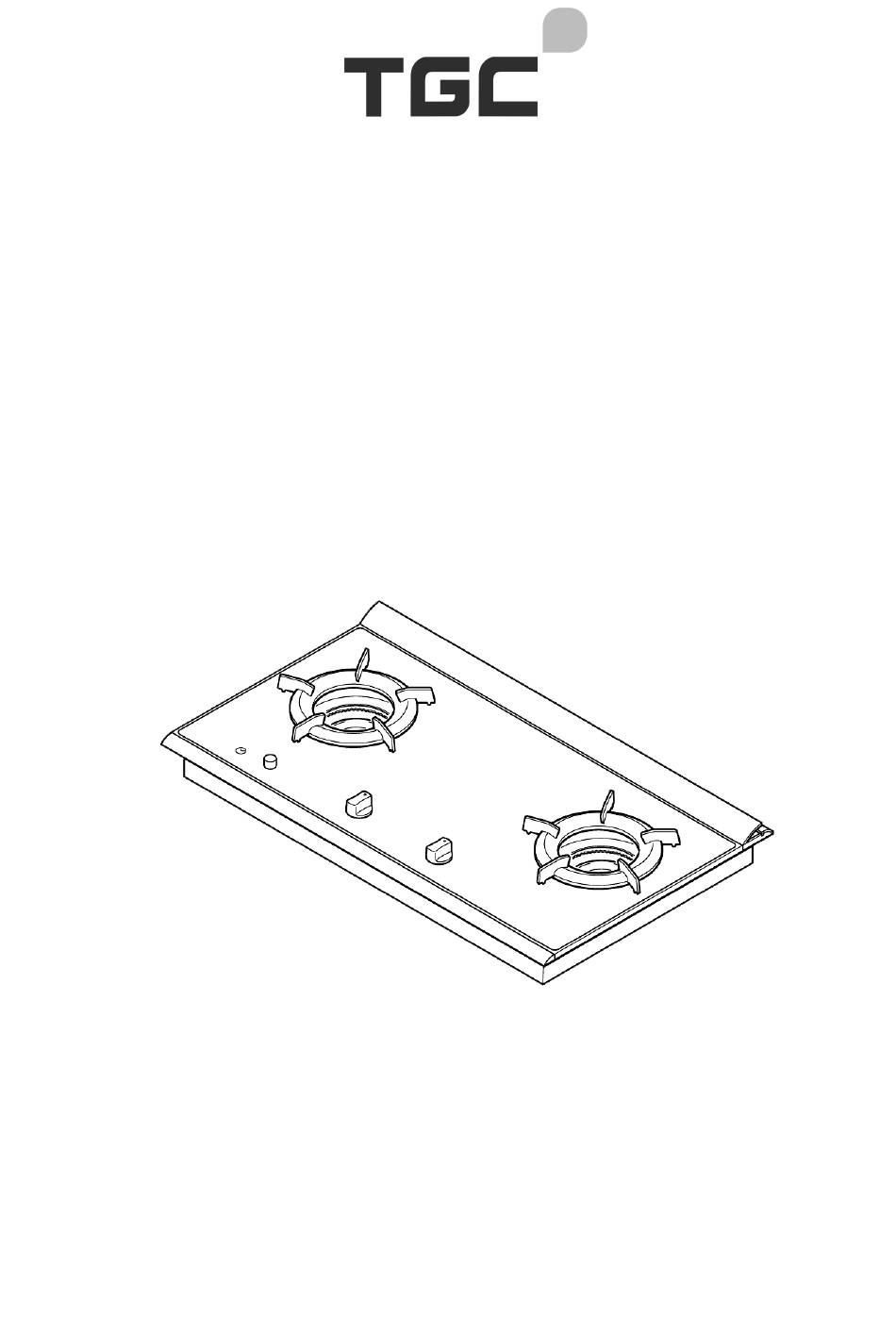

- Page 1 嵌入式平面爐 Built-in Hob 型號 : TRJB72NT-C Model 使用說明書 User Instructions 香港煤氣適用 For Hong Kong Town Gas...
-
Page 3: Table Of Contents
目錄 重要安全指示 ………………………………………………………………… 第 頁 安裝指示 ……………………………………………………………………….. 第 頁 安裝電池 ……………………………………………………………………….. 第 頁 操作指示 ……………………………………………………………………….. 第 頁 保養 ………………………………………………………………………………. 第 頁 故障處理 ……………………………………………………………………….. 第 頁 技術規格 ……………………………………………………………………….. 第 頁 注意! 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的 安裝，必須由註冊氣體裝置技工執行，而該技工已於相關的氣體工程 類別註冊及受聘於註冊氣體工程承辦商。... -
Page 4: 重要安全指示
重要安全指示 安裝 1. 使用認可印有機電工程署批准標記（例如：機電工程署批准 EMSD APPROVAL GTXXXX）的氣體接駁 喉管連接爐具，或使用機電工程署接納的其他恰當方法。 2. 爐具周圍和下方不可放置可燃物品，如紙張及塑膠等，與可燃物料距離須保留 150 毫米以上。 3. 爐具須安裝在空氣流通之房間內。 使用 1. 當懷疑洩漏氣體時，將窗戶打開，以及關閉煤氣錶閥。切勿操作任何電器或電掣開關。切勿在現場使用任 何電話。在現場以外的地方，致電煤氣公司24小時緊急事故熱線 2880 6999。 2. 爐具只供家用，切勿用於商業用途。 3. 除煮食外，切勿使用爐具作其他用途，例如烘乾衣物。 4. 使用爐具前，請開啟窗戶及排氣系統。 5. 不可讓兒童使用爐具。 6. 切勿讓爐具在無人看管下運作。 7. 切勿在爐頭加上錫紙碟，這會引致燃燒問題。 8. 使用前，確保爐碟和爐架擺放正確，沒有傾斜。 9. 切勿放置超過 10 公斤的重量在爐架上。 10. 爐架很重，切勿掉下。 11. - Page 5 重要安全指示 23. 爐具面板是採用陶瓷玻璃製造，較一般玻璃安全，但還須注意以下事項，以避免玻璃面板爆裂： 切勿使用過大的器皿煮食，例如烤板。 • 切勿以硬物撞擊或將重物放置於玻璃面板上。 • 切勿放置煮食器皿在玻璃面板上。 • 保養 1. 定期檢查氣體喉管狀況，確保沒有紐結或裂縫，若發現損壞，請聯絡煤氣公司更換喉管。 2. 待爐具完全冷卻後，才可進行清潔。 3. 進行清潔時，應穿上保護手套避免割傷。...
-
Page 6: 安裝指示
安裝指示 安裝前 拆除包裝後，檢查氣體煮食爐及配件有否損壞。如發現問題，請勿安裝爐具，聯絡煤氣公司進行更 • 換。 請將所有包裝物料 (包括膠袋、紙板及固定釘) 放置於兒童不能觸及的地方，以免造成危險。 • 不應將易燃物料、噴霧及壓縮容器放置在氣體爐具下方的櫥櫃內。 • 氣體爐具須放置在穩固平坦的櫃面上，請依照下圖所示的開孔尺寸及位置。 • 若在氣體爐具下安裝其它器具（例如 : 洗碗碟機、洗衣機）， 請在氣體爐具下方保留最少 10 毫米距 • 離。若下方器具的安裝指引要求不同的間距，應採用較大者。 氣體爐具下方如設有會產生氣流的器具（例如 : 焗爐、乾衣機），必須加裝隔層板並以矽膠密封所有 • 縫隙，避免氣流影響氣體爐具運作。 櫃面開孔尺寸... - Page 7 安裝指示 安裝位置 爐具須安裝在空氣流通之房間內，但切勿置於強風直接吹入的位置。附近不可放置易燃物品 ( 如紙張、油 類)、噴霧及壓縮容器。爐具與周圍可燃物料應保持 150 毫米以上的距離。爐具上方須保留最少 650 毫米 空間 。若爐身上方裝有抽油煙機，而要求不同安裝距離，應採用較大間距。 安裝爐具 放置爐具於工作平面，確保所放之處穩固平坦。 氣體接駁 根據現行指定的標準，將氣體爐具連接供氣設施上，接駁前確保爐具符合所供應之氣體類型，並檢查穩壓 器出口壓力為1.0千帕 。 注意：氣體接頭為 ½”吋英制陽螺紋，使用已批准的氣體喉管接駁爐具，氣體軟喉長度不可超過 2000 毫 米。確保喉管沒有接觸任何活動部件、被扭曲或被擠壓。接駁完成後，檢查喉管的氣密性。切勿使用明火作 檢查。 完成安裝 使用前，確定所有部件正確放置。 點火電極 熄火安全感應器 爐架 進氣保護蓋 爐碟 陶瓷玻璃面板 爐架座 時間掣 控制旋鈕 底盤...
- Page 8 安裝指示 安裝程序 小心：爐具面板為玻璃物料 ! 為避免玻璃爆裂時的危險情況，不可加重或撞擊玻璃面板。 • 不可刮花玻璃底部，這樣將會導致使用時破裂。 • 1. 移除固定玻璃面板控制器電線的錫紙貼，不可留在爐內。 2. 連接底盤左邊電線和玻璃面板底部的接頭。 3. 將玻璃面板孔對準爐頭。 注意不要將電線被玻璃面板與底盤擠壓 • 注意電線不可接近爐頭 • 4. 正確地將玻璃面板定位。 將玻璃面板孔對準爐頭位置 • 將玻璃面板對準後，將面板推前然後固定 • 5. 裝上時間掣及控制旋鈕。...
-
Page 9: 安裝電池
安裝指示 6. 放置爐架 將爐架正確放置於爐具上。 • 將爐架的定位針對準爐架座凹槽上，放置時不可傾斜。 • 爐架 不要在爐架錯誤放置的情況下使用爐具。錯誤放置爐架有機會導 致鍋子不穩，並引致危險。 爐架定位針 爐架放置錯誤 爐架座凹槽 安裝電池 電池安裝方法 電池盒在爐具底部的中央處。 • 注意電池的電極方向，若電池擺放錯誤，爐具便不能操作。 • 溫馨提示 : 兩枚新鹼性電池的使用壽命約 7 個月。 內附電池的壽命可能會因爐具的庫存時間而受影響。 前面 1.5 伏特 D 型鹼性電池 x 2... -
Page 10: 操作指示
操作指示 點燃爐頭 關閉位置 ● 確定控制旋鈕已於關閉位置 ，按下旋鈕同時以逆時針方向轉動 “ ” ● 旋鈕至點火位置後，火花會維持約 10 秒點燃爐頭。放開旋鈕後，確 點火位置 定火焰維持。 注意：如爐具長時間未有使用，於首次點燃時有機會因喉管內含有空 氣而未能令爐頭點燃成功。將控制旋鈕轉至關閉位置 ，並重複 “ ” ● 上述點火步驟直至成功點火。 火力調節 爐頭點燃後，可按烹調所需調節火力大小。 旋鈕位置 爐火控制旋鈕 爐火狀況 爐火情況 最大 中 最小 中 熄火 關閉位置 將旋鈕轉回至關閉位置“ ”，爐火便會熄滅。 ● 注意：熄火時有機會因殘留在爐頭內的氣體瞬間燃燒而出現響聲，此 屬正常現象。... - Page 11 操作指示 時間掣功能 時間掣功能只適用於左爐頭。 時間設定步驟 點燃氣體爐頭 按下並以逆時針方向轉動控制旋鈕點燃爐頭。 按下時間掣，顯示器會顯示“ 0:00 ”，計時模式便啟動。 時間模式設定 咇 如在 15 內沒有操作，顯示器會熄滅，計時模式會被取消。 (如電池電量低，“ Lo ” 將會顯示，請更換電池。) 轉動時間掣設定時間。 時間掣設定 設定時間熄火，最少 1 分鐘，最多為 4 小時。 時間設定： 1 至 60 分鐘： 1 分鐘時段 1 至 4 小時 ： 5 分鐘時段 時間設定完成後，倒數計時於 1 秒後開始。 10 秒內不操作時間掣，即轉成節能模式。...
- Page 12 保養 注意：待爐具完全冷卻後，才可進行任何保養及清潔。清潔時，亦應穿上手套保護雙手。 為妥善保養爐具，遵照以下指示定期清潔爐具： 請勿使用蒸氣清潔爐具； • 使用適當非研磨及非腐蝕性的清潔劑清潔金屬及搪瓷部份，避免使用含氯清潔劑（如漂白劑）； • 避免酸性或鹼性物質（如醋、鹽水、檸檬汁等）殘留在爐具； • 煮食時如有液體溢出，應待爐具冷卻後盡快清理； • 定期檢查熄火安全感應器和點火電極，如有污物黏附，用軟刷將污物去除。 •...
-
Page 13: 故障處理
故障處理 有些故障是可以由使用者處理，但如採取以下補救措施後仍無效，請致電煤氣公司客戶服務熱線 2880 6988 故障 原因 處理方法 點火電極濕了。 以乾布抹乾點火電極。 1. 沒有點火 點火電極有污穢。 清理點火電極。 電池已耗盡。 更換電池。 電池電極方向錯誤。 重新放好電池。 仍未開啟煤氣錶閥及／或爐具供氣 完全開啟煤氣錶閥及／或爐具供氣閥。 2. 沒有火焰 閥。 錫紙阻塞爐頭。 拿去錫紙。 點火電極有污穢。 清理點火電極。 未按盡控制旋鈕或控制旋鈕未轉至 按盡控制旋鈕及逆時針方向轉動至點火位置。 3. 不能保持爐火 點火位置。 熄火安全感應器有污穢。 清理熄火安全感應器。 用小火時被風吹熄。 等待1分鐘，重新點火。 4. 使用中熄火 啟動了3小時熄火安全裝置 。 將控制旋鈕轉至關閉位置；若要繼續使用，重 新點火... - Page 14 故障處理 故障代碼 蜂鳴器 顯示器 爐頭 描述 原因 處理方法 中途熄火 咇 x 3 次 左(時間掣) 打不著火 仍未開啟煤氣錶控制 完全開啟煤氣錶控制 • • 閥及/或爐具供氣閥 閥及/或爐具供氣閥 右 錫紙碟阻塞爐頭 拿去錫紙 • • 點火針或熄火安全感 清理及抺乾點火針及 • • 左(時間掣) 熄火安全裝置啟動 應器十分骯髒 熄火安全感應器上的 污穢 右 左(時間掣) 自動熄火裝置啟動 爐火使用超過 3 小時 將控制旋鈕轉至位置關...
-
Page 15: 技術規格
技術規格 型號 TRJB72NT-C 氣體種類 香港煤氣 供氣壓力 1.5 千帕 穩壓器出口壓力 1.0 千帕 氣體入口接駁 ½吋英制陽螺紋 陶瓷玻璃厚度 4 毫米 至廚檯面 59 毫米 x 737 毫米 x 438 毫米 整體尺寸 至爐面 71 毫米 x 737 毫米 x 438 毫米 (高x闊x深) 至爐架 96 毫米 x 737 毫米 x 438 毫米... - Page 17 Contents Important Safety Instructions ….………………………………………… P. Installation Instructions ….…………………………………………………. P. Load Battery ….………………………………………………………….…... Operation Instructions ..…………………………………………………….. P. Maintenance ….…………………………………….………………………….… P. Troubleshooting ….…………………………………….……………………..Technical Specifications ….…………………………………………...……. P. Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be employed by registered gas contractors.
-
Page 18: Important Safety Instructions
Important Safety Instructions The following instructions are very important to safe operation of gas appliance. Please read through them carefully. Please contact Towngas 24-hour Customer Service Hotline on 2880 6988 for enquiry and services. Installation 1. Use approved gas tubing bearing EMSD approval marking (such as: 機電工程署批准 EMSD APPROVAL GTXXXX) or other appropriate methods accepted by EMSD. - Page 19 Important Safety Instructions 23. The top plate of appliance is made of ceramic glass which is safer than normal glass. However, the following safety precautions should be noted in order to prevent the glass top from breaking: • Do not use oversized utensils for cooking, e.g. grill plate. •...
-
Page 20: Installation Instructions
Installation Instructions Before Installation • After removing packing, make sure that the gas appliance and accessories are not damaged. In case of doubt, do not install the appliance. Contact Towngas Company for replacement. • Keep all the packing (e.g. plastic bags, cardboard, staples) away from children to avoid danger. •... - Page 21 Installation Instructions Installation Position Install the appliance in a well-ventilated room but not at the location of strong wind. Keep it away from any flammable objects (such as paper, oil), sprays or pressurized containers. The appliance should be installed with a distance of more than 150mm away from surrounding combustible materials. Allow 650mm or more clearance above appliance.
- Page 22 Installation Instructions Installation Procedures Caution: The top plate material of this appliance is Glass! • In order to avoid dangerous situation arising from breakage of glass, DO NOT apply heavy weight or strong impact on glass top. • DO NOT make any scratch at the bottom side of glass, it will cause glass breakage while in use.
-
Page 23: Load Battery
Installation Instructions 6. Placement of Pan Support • Place the pan supports to the appliance properly. Pan Support • Align guide pin of pan support with slot of pan support base without tilting. Guide Pin of Do not use appliance with pan support positioned Pan Support improperly. -
Page 24: Operation Instructions
Operation Instructions Ignition of Burner Off position Ensure the control knob is at the off position Press and turn “ ” ● the knob in anti-clockwise direction to ignition position. Sparks are ● maintained for around 10 seconds for ignition. After releasing the knob, make sure the flame persists. - Page 25 Operation Instructions Timer Function The timer function is applicable for the left burner only. Timer Setting Procedure 1. Ignition of gas burner Press and turn control knob anti-clockwise to ignite burner. “ 0:00 ”is shown on display when timer knob is pressed. Timer mode is 2.
-
Page 26: Maintenance
Maintenance Attention: Allow the appliance to cool down completely before performing any maintenance and cleaning. Wear gloves to protect the hands while cleaning. To maintain the appliance properly, follow the following instructions to clean it regularly: • Do not use steam cleaners for cleaning; •... -
Page 27: Troubleshooting
Troubleshooting Some faults can be handled by user. But if the following remedial actions are not effective, please call Towngas Customer Service Hotline at 2880 6988 . Fault Cause Remedy 1. No ignition Spark electrode is wet. Dry the spark electrode with dry cloth. Spark electrode has dirt. - Page 28 Troubleshooting ERROR CODE Buzzer Sound Display Burner Description Cause Remedy Left Pi x 3 times Ignition failure Flame failure during (with timer) operation • Open gas meter valve and/ • Gas meter valve and / or appliance gas supply or appliance gas Right valve completely supply valve have...
-
Page 29: Technical Specifications
Technical Specifications Model TRJB72NT-C Gas Type Hong Kong Town Gas Gas Supply Pressure 1.5 kPa Governor Outlet Pressure 1.0 kPa ½” B.S.P (Male) Gas Inlet Connection Ceramic Glass Thickness 4 mm To Bench Top 59 mm x 737 mm x 438 mm... - Page 31 202005...
