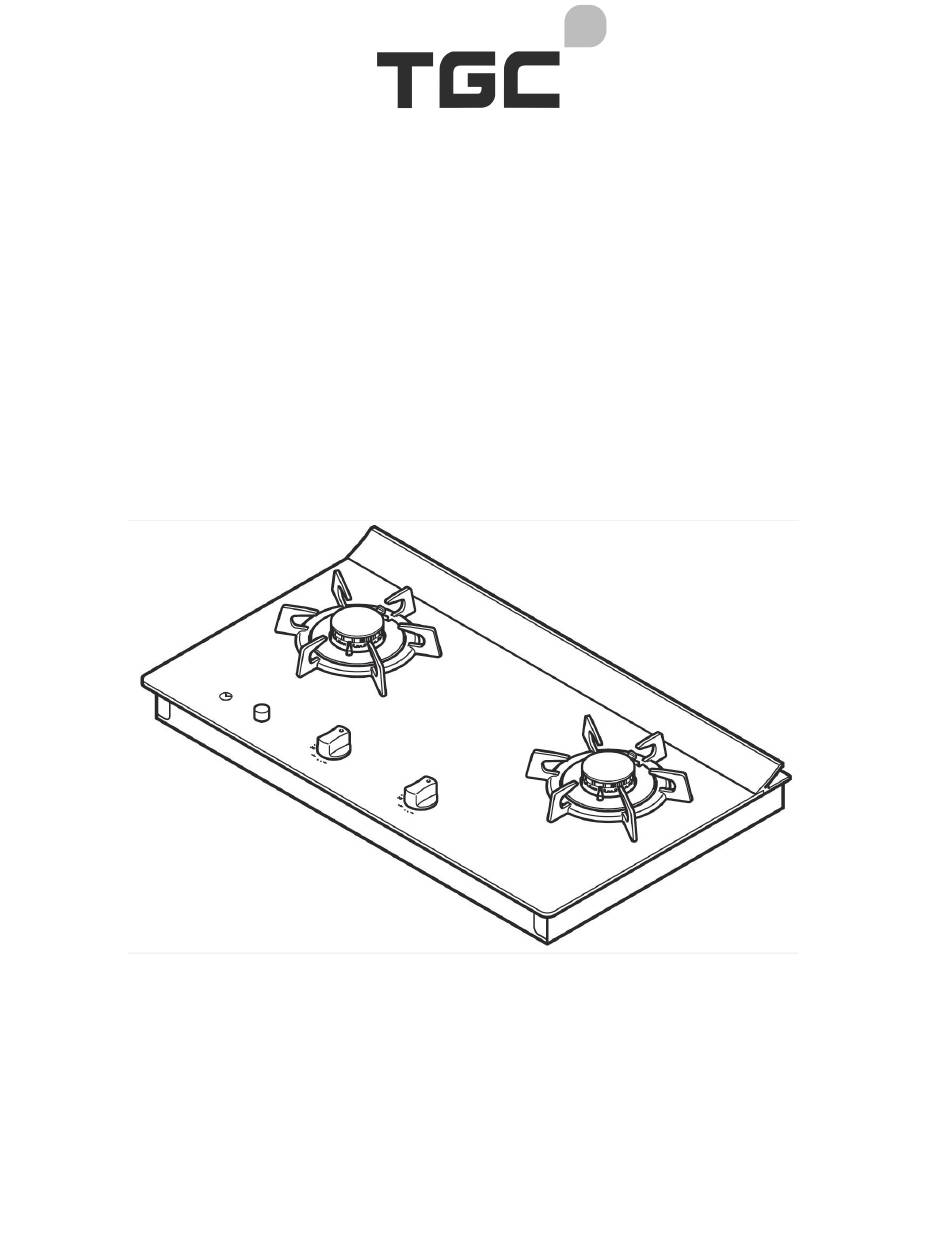

- Page 1 嵌入式平面爐 Built-in Hob 型號 : TRTB72LT-C Model 使用說明書 User Instructions 香港煤氣適用 For Hong Kong Town Gas...
-
Page 3: Table Of Contents
目錄 重要安全指示 ………………………………………………………………… 第 頁 安裝指示 ……………………………………………………………………….. 第 頁 操作指示 ……………………………………………………………………….. 第 頁 更換電池 ……………………………………………………………………….. 第 頁 保養 ………………………………………………………………………………. 第 頁 故障處理 ……………………………………………………………………….. 第 頁 技術規格 ……………………………………………………………………….. 第 頁 注意! 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的 安裝，必須由註冊氣體裝置技工執行，而該技工已於相關的氣體工程 類別註冊及受聘於註冊氣體工程承辦商。... -
Page 4: 重要安全指示
重要安全指示 安裝 1. 使用認可印有機電工程署批准標記（例如：機電工程署批准 EMSD APPROVAL GTXXXX）的氣體接駁 喉管連接爐具，或使用機電工程署接納的其他恰當方法。 2. 爐具周圍和下方不可放置可燃物品，如紙張及塑膠等，與可燃物料距離須保留 150 毫米以上。 3. 爐具須安裝在空氣流通之房間內。 使用 1. 當懷疑洩漏氣體時，將窗戶打開，以及關閉煤氣錶閥。切勿操作任何電器或電掣開關。切勿在現場使用任 何電話。在現場以外的地方，致電煤氣公司24小時緊急事故熱線 2880 6999。 2. 請參照說明書內指引正確使用爐具。 3. 爐具只供家用，切勿用於商業用途。 4. 除煮食外，切勿使用爐具作其他用途，例如烘乾衣物。 5. 使用爐具前，請開啟窗戶及排氣系統。 6. 不可讓兒童使用爐具。 7. 切勿讓爐具在無人看管下運作。 8. 切勿在爐頭蓋加上錫紙碟，這會引致燃燒問題。 9. 請確保爐頭蓋沒有變形，如有異常，請聯絡煤氣公司安排更換。 10. 使用前，確保爐頭蓋和爐架擺放正確，沒有傾斜。 11. 請確保爐頭火孔沒有被水或污漬堵塞。 12. - Page 5 重要安全指示 23. 經常清潔爐頭以保持爐頭火孔暢通，如滾瀉食物及汁液，應在爐具冷卻後儘快作出妥善清潔。 24. 如爐具出現異常聲響，應先關火。待爐具完全冷卻後，檢查爐頭蓋及放好爐頭蓋，並重新點火。若問題 持續，聯絡煤氣公司進行檢查。 25. 爐具面板是採用陶瓷玻璃製造，較一般玻璃安全，但還須注意以下事項，以避免玻璃面板爆裂： 切勿使用過大的器皿煮食，例如烤板。 • 切勿以硬物撞擊或將重物放置於玻璃面板上。 • 切勿放置煮食器皿在玻璃面板上。 • 保養 1. 定期檢查氣體喉管狀況，確保沒有紐結或裂縫，若發現損壞，請聯絡煤氣公司更換喉管。 2. 待爐具完全冷卻後，才可進行清潔。 3. 進行清潔時，應穿上保護手套避免割傷。 4. 清洗爐頭蓋後，用乾布將爐頭蓋完全抹乾，爐頭火孔不可留有水份，以免影響燃燒。 5. 使用前和使用後，注意爐頭蓋的狀況和清潔。以下不正常狀況會產生燃燒不良，進而引致爐具損壞。 請確保採取相應措施，糾正有關問題。 不正常情況 處理措施 爐頭蓋變形 聯絡煤氣公司更換零件。 爐頭蓋傾斜 將爐頭蓋重新放好，不可傾斜。 爐頭火孔被水堵塞 用布將爐頭蓋抹乾後，重新放好。 爐頭火孔被污積堵塞 用溫和清潔劑和刷子清潔爐頭蓋。用布將爐頭蓋抹乾後，重新放好。...
-
Page 6: 安裝指示
安裝指示 安裝位置 爐具須安裝在空氣流通之房間內，但切勿置於強風直接吹入的位置。附近不可放置易燃物品 ( 如紙張、油 類)、噴霧及壓縮容器。爐具與周圍可燃物料應保持 150 毫米以上的距離。爐具上方須保留最少 650 毫米 空間 。若爐身上方裝有抽油煙機，而要求不同安裝距離，應採用較大間距。 安裝爐具 放置爐具於工作平面，確保所放之處穩固平坦。 氣體接駁 根據現行指定的標準，將氣體爐具連接供氣設施上，接駁前確保爐具符合所供應之氣體類型，並檢查穩壓 器出口壓力為1.0千帕 。 注意：氣體接頭為 ½”吋英制陽螺紋，使用已批准的氣體喉管接駁爐具，氣體軟喉長度不可超過 2000 毫 米。確保喉管沒有接觸任何活動部件、被扭曲或被擠壓。接駁完成後，檢查喉管的氣密性。切勿使用明火作 檢查。 完成安裝 使用前，確定所有部件正確放置。 爐架 爐頭蓋 進氣保護蓋 爐頭環蓋 陶瓷玻璃面板 面板固定環 時間掣 控制旋鈕 爐頭蓋 點火電極 底盤 熄火安全感應器 爐頭座... - Page 7 安裝指示 安裝前 拆除包裝後，檢查氣體煮食爐及配件有否損壞。如發現問題，請勿安裝爐具，聯絡煤氣公司進行更 • 換。 請將所有包裝物料 (包括膠袋、紙板及固定釘) 放置於兒童不能觸及的地方，以免造成危險。 • 不應將易燃物料、噴霧及壓縮容器放置在櫥櫃內。 • 氣體爐具須安裝在空氣流通之房間內。 • 氣體爐具須放置在穩固平坦的櫃面上，請依照下圖所示的開孔尺寸及位置。 • 氣體爐具應與周圍可燃燒物品保留距離 150 毫米以上。 • 若在氣體爐具下安裝其它器具（例如 : 洗碗碟機、洗衣機）， 請在氣體爐具下方保留最少 10 毫米距 • 離。若下方器具的安裝指引要求不同間距，應採用較大者。 氣體爐具下方如設有會產生氣流的器具（例如 : 焗爐、乾衣機），必須加裝隔層板並以矽膠密封所有 • 縫隙，避免氣流影響氣體爐具運作。 爐具須與抽油煙機保留最少 650 毫米距離 。 • 櫃面開孔尺寸...
- Page 8 安裝指示 安裝程序 小心：爐具面板為玻璃物料 ! 為避免玻璃爆裂時的危險情況，不可加重或撞擊玻璃面板。 • 不可刮花玻璃底部，這樣將會導致使用時破裂。 • 1. 移除固定玻璃面板控制器電線的錫紙貼，不可留在爐內。 2. 連接底盤左邊電線和玻璃面板底部的接頭。 3. 將玻璃面板孔對準爐頭。 注意不要將電線被玻璃面板與底盤擠壓 • 注意電線不可接近爐頭 • 4. 將面板固定環的凹位對準點火電極及熄火安全感應器 使用螺絲上緊面板固定環 (每爐頭 4 粒，共 8 粒) 。 面板固定環凹位 點火電極 熄火安全感應器 5. 裝上時間掣及控制旋鈕。...
- Page 9 安裝指示 6. 放置爐頭蓋 將爐頭蓋的定位針對準爐頭座的定位槽上，放置時不可傾斜。 • 爐頭蓋放置時不可傾斜。 • 爐頭蓋 不要在爐頭蓋錯誤放置的情況下使用爐具。 定位針 若爐頭蓋未放置正確，會導致無法點火。 • 火焰不均和回火會導致不完全燃燒、一氧化碳中毒或爐頭蓋變形。 • 火焰進入爐具內，會導致損毀。 • 爐頭蓋傾斜 定位槽 爐頭座 空隙 7. 放置爐架 將爐架正確放置於爐具上。 • 爐架定位針 將爐架的定位針對準爐頭環蓋凹位上，放置時不可傾斜。 • 不要在爐架錯誤放置的情況下使用爐具。錯誤放置爐架有機會 爐頭環蓋 導致鍋子不穩，並引致危險。 凹位 爐架放置錯誤...
-
Page 10: 操作指示
操作指示 點燃爐頭 確定控制旋鈕已於關閉位置 ，按下旋鈕同時以逆時針方 “ ” 關閉位置 ● 向轉動旋鈕至點火位置後，火花會維持約 10 秒點燃爐頭。放開 旋鈕後，確定火焰維持。 點火位置 注意：如爐具長時間未有使用，於首次點燃時有機會因喉管內 含有空氣而未能令爐頭點燃成功。將控制旋鈕轉至關閉位置 ，並重複上述點火步驟直至成功點火。 “ ” ● 火力調節 爐頭點燃後，可按烹調所需調節火力大小。 旋鈕位置 上環火最大 上環火最小 上環火熄滅 上環火熄滅 爐火狀況 下環火最大 下環火最大 下環火最大 下環火最小 熄火 關閉位置 將控制旋鈕轉動至關閉位置 。 “ ” ● 注意：熄火時有機會因殘留在爐頭內的氣體瞬間燃燒而出現響 聲，此屬正常現象。... - Page 11 操作指示 時間掣功能 時間掣功能只適用於左爐頭。 時間設定步驟 點燃氣體爐頭 按下並以逆時針方向轉動控制旋鈕點燃爐頭。 按下時間掣，顯示器會顯示“ 0:00 ”，計時模式便啟動。 時間模式設定 如在 15 內沒有操作，顯示器會熄滅，計時模式會被取消。 (如電池電量低，“ Lo ” 將會顯示，請更換電池。) 轉動時間掣設定時間。 時間掣設定 設定時間熄火，最少 1 分鐘，最多為 4 小時。 時間設定： 1 至 60 分鐘： 1 分鐘時段 1 至 4 小時 ： 5 分鐘時段 時間設定完成後，倒數計時於 1 秒後開始。 10 秒內不操作時間掣，即轉成節能模式。...
-
Page 12: 更換電池
更換電池 電池安裝方法 電池盒在爐具底部的中央處。 • 注意電池的電極方向，若電池擺放錯誤，爐具便不能操作。 • 溫馨提示 : 兩枚新鹼性電池的使用壽命約 7 個月。 內附電池的壽命可能會因爐具的庫存時間而受影響。 前面 1.5 伏特 D 型鹼性電池 x 2 保養 注意：待爐具完全冷卻後，才可進行任何保養及清潔。清潔時，亦應穿上手套保護雙手。 為妥善保養爐具，遵照以下指示定期清潔爐具： 請勿使用蒸氣清潔爐具； • 使用適當非研磨及非腐蝕性的清潔劑清潔金屬及搪瓷部份，避免使用含氯清潔劑（如漂白劑）； • 避免酸性或鹼性物質（如醋、鹽水、檸檬汁等）殘留在爐具； • 煮食時如有液體溢出，應待爐具冷卻後盡快清理； • 定期使用暖水及清潔劑清洗爐頭蓋，將污穢去除，並保持爐頭火孔暢通； • 清潔後須完全抹乾爐頭蓋，並確定爐頭火孔未被堵塞； • 將爐頭蓋正確放回爐頭座，確保沒有傾斜或反轉； • 定期檢查熄火安全感應器和點火電極，如有污物黏附，用軟刷將污物去除。 •... -
Page 13: 故障處理
故障處理 有些故障是可以由使用者處理，但如採取以下補救措施後仍無效，請致電煤氣公司客戶服務熱線 2880 6988。 故障 原因 處理方法 點火電極濕了。 以乾布抹乾點火電極。 1. 沒有點火 點火電極有污穢。 清理點火電極。 電池已耗盡。 更換電池。 電池電極方向錯誤。 重新放好電池。 仍未開啟煤氣錶閥及／或爐具供氣 完全開啟煤氣錶閥及／或爐具供氣閥。 2. 沒有火焰 閥。 錫紙阻塞爐頭蓋。 拿去錫紙。 點火電極有污穢。 清理點火電極。 未按盡控制旋鈕或控制旋鈕未轉至 按盡控制旋鈕及逆時針方向轉動至點火位置。 3. 不能保持爐火 點火位置。 熄火安全感應器有污穢。 清理熄火安全感應器。 小火時被風吹熄。 等待1分鐘，重新點火。 4. 使用中熄火 煮食溢出物阻塞爐頭蓋，引致不正 待爐具冷卻後，清潔和抹乾爐頭蓋，然後重新 常燃燒，啟動了防高溫保護裝置 。 點火。... - Page 14 故障處理 故障代碼 蜂鳴器 顯示器 爐頭 描述 原因 處理方法 咇 X 5 次 左(時間掣) 防高溫保護裝置啟動 溫度過高 等待 1 分鐘，然後重新啟 動 右 左(時間掣) 防高溫保護裝置啟動 回火 等待 1 分鐘，然後重新啟 動 右 中途熄火 咇 X 3 次 左(時間掣) 打不著火 仍未開啟煤氣錶控制 完全開啟煤氣錶控制閥 • • 閥及/或爐具供氣閥 及/或爐具供氣閥...
-
Page 15: 技術規格
技術規格 型號 TRTB72LT-C 氣體種類 香港煤氣 供氣壓力 1.5 千帕 穩壓器出口壓力 1.0 千帕 氣體入口接駁 ½吋英制陽螺紋 陶瓷玻璃厚度 4 毫米 至廚檯面 55 毫米 x 746 毫米 x 440 毫米 整體尺寸 至爐面 64 毫米 x 746 毫米 x 440 毫米 (高x闊x深) 至爐架 108.5 毫米 x 746 毫米 x 440 毫米... - Page 17 Contents Important Safety Instructions ….………………………………………… P. Installation Instructions ….…………………………………………………. P. Operation Instructions ….…………………………………………………... P. Change Battery ………………………………………………………………….. P. Maintenance ….…………………………………….………………………….… P. Troubleshooting ….…………………………………….……………………..Technical Specifications ….…………………………………………...……. P. Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be employed by registered gas contractors.
-
Page 18: Important Safety Instructions
Important Safety Instructions The following instructions are very important to safe operation of gas appliance. Please read through them carefully. Please contact Towngas 24-hour Customer Service Hotline on 2880 6988 for enquiry and services. Installation 1. Use approved gas tubing bearing EMSD approval marking (such as: 機電工程署批准 EMSD APPROVAL GTXXXX) or other appropriate methods accepted by EMSD. - Page 19 Important Safety Instructions 23. Clean burner caps regularly to ensure smooth passage of burner flame holes. In case of cooking spillage, clean appliance properly once it cools down. 24. If abnormal noise is observed, turn off flame. Check placement of burner caps and place them correctly after appliance cools down, reignite again.
-
Page 20: Installation Instructions
Installation Instructions Installation Position Install the appliance in a well-ventilated room but not at the location of strong wind. Keep it away from any flammable objects (such as paper, oil), sprays or pressurized containers. The appliance should be installed with a distance of more than 150mm away from surrounding combustible materials. Allow 650mm or more clearance above appliance. - Page 21 Installation Instructions Before Installation • After removing packing, make sure that the gas appliance and accessories are not damaged. In case of doubt, do not install the appliance. Contact Towngas Company for replacement. • Keep all the packing (e.g. plastic bags, cardboard, staples) away from children to avoid danger. •...
- Page 22 Installation Instructions Installation Procedures Caution: The top plate material of this appliance is Glass! • In order to avoid dangerous situation arising from breakage of glass, DO NOT apply heavy weight or strong impact on glass top. • DO NOT make any scratch at the bottom side of glass, it will cause glass breakage while in use.
- Page 23 Installation Instructions 6. Placement of burner caps • Insert bottom guide pin of burner caps into guide slot of burner bases. • Place the burner caps onto the burner bases without tilting. Burner cap Do not use appliance with burner caps positioned Guide pin improperly.
-
Page 24: Operation Instructions
Operation Instructions Ignition of Burner Ensure the control knob is at the off position Press and “ ” ● Off position turn the knob in anti-clockwise direction to ignition position. Sparks are maintained for around 10 seconds for ignition. After releasing the knob, make sure the flame persists. Attention: If the appliance has not been used for a long Ignition time, the first ignition may not succeed due to trapped... - Page 25 Operation Instructions Timer Function The timer function is applicable for the left burner only. Timer Setting Procedure 1. Ignition of gas burner Press and turn control knob anti-clockwise to ignite burner. “ 0:00 ”is shown on display when timer knob is pressed. Timer mode is 2.
-
Page 26: Change Battery
Change Battery Installation of Batteries • Battery box is located at the centre bottom of appliance. • Note the polarity of batteries. The appliance is not operative if the batteries are wrongly placed. Tips : Battery life is about 7 months for 2 new alkaline batteries. Life of accessory batteries may be affected by storage period of appliance. -
Page 27: Troubleshooting
Troubleshooting Some malfunctions can be handled by user. But if the following remedial actions are not effective, please call Towngas Customer Service Hotline at 2880 6988 . Fault Cause Remedy 1. No ignition Spark electrode is wet. Dry the electrode with dry cloth. Spark electrode has dirt. - Page 28 Troubleshooting ERROR CODE Buzzer Sound Display Burner Description Cause Remedy Left Pi x 5 times Overheat protection Overheat Operate again after (with timer) device is activated waiting for 1 minute Right Left Overheat protection Lighting-back Operate again after device is activated waiting for 1 minute (with timer) Right...
-
Page 29: Technical Specifications
Technical Specifications Model TRTB72LT-C Gas Type Hong Kong Town Gas Gas Supply Pressure 1.5 kPa Governor Outlet Pressure 1.0 kPa ½” B.S.P (Male) Gas Inlet Connection Ceramic Glass Thickness 4 mm To Bench Top 55 mm x 746 mm x 440 mm... - Page 31 202003...
