SIMONSWERK AN 172 3D Manual

Anselmi & C. S.r.l.
Via Ca' Morelli, 19
31056 Roncade (TV)
Italy
+39 0422 707426
www.anselmisrl.it
AN 172 3D
AN 192 3D
DIT_SP_034 rev.5 13/09/2023
2 850296 0 00000
30 20
3
21,5 36

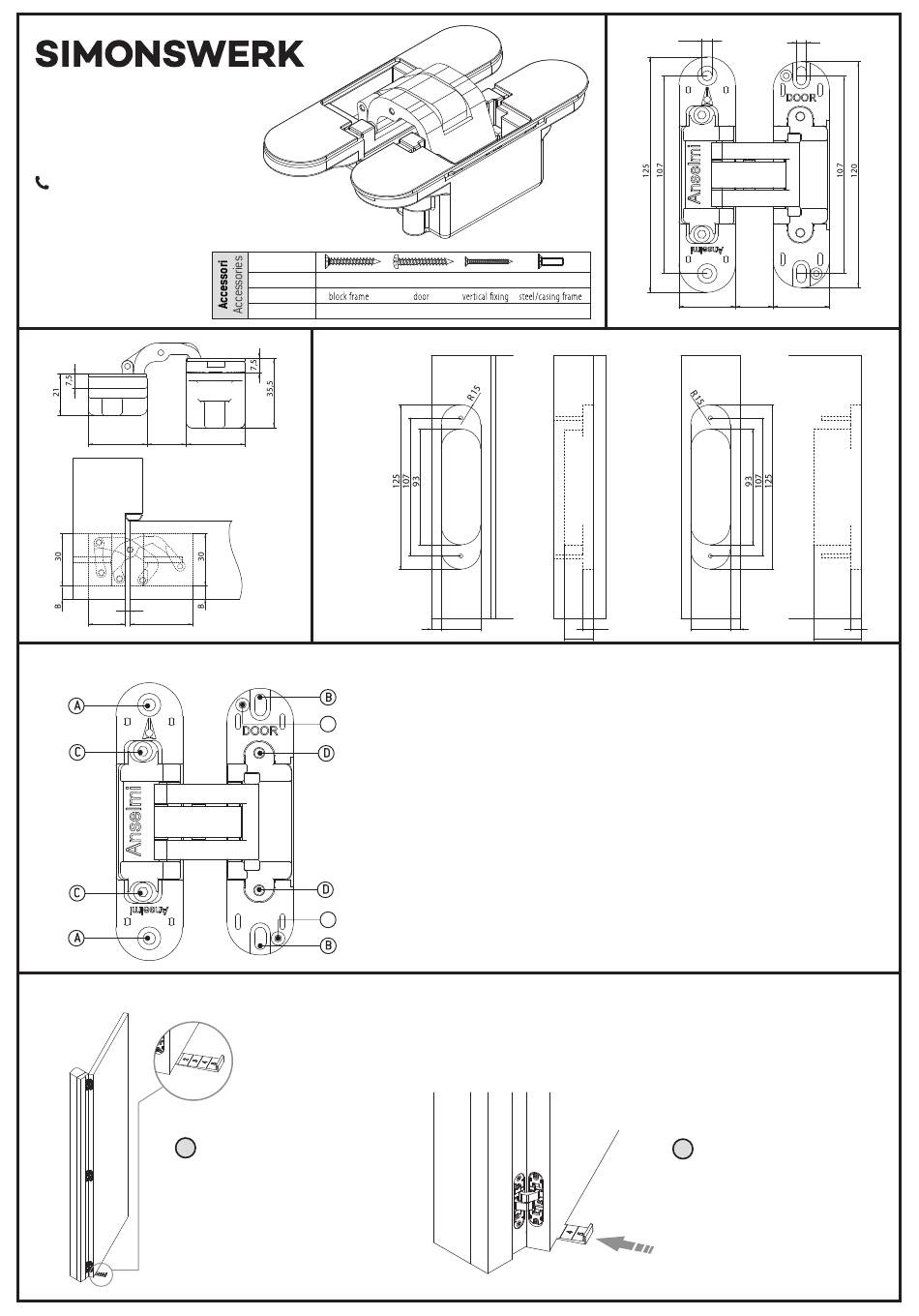

Istruzioni Regolazione
Regolazione Altezza
1
Inserire cuneo di regolazione sotto la
porta e svitare di un giro le viti di
fissaggio della cerniera sulla porta;
la porta si appoggia sul cuneo.
Secure door against sagging.
Screw slightly loosen.
screws
pc/hinge 2
application
measure 4,5X35
Fresature
30
B Max = 7,5 mm B Max = 7,5 mm
Adjustment Instructions
E
E
Height Adjustment
2 1 2
4,5X35 3X30 M5X16
Milling
Stipite Frame
B
30
21,5
A
Foro viti di fissaggio
della cerniera allo stipite.
Fixing hole for the hinge
to the frame.
B
Fori asolati per
regolazione verticale
e fissaggio alla porta.
Oval holes for vertical
adjustment and fixing
to the door.
Ø 5,5
30 20
Porta Door
7,5 B
30
C
Vite di fissaggio
regolazione profondità.
Fixing screw of
depth adjustment.
D
Vite per
regolazione laterale.
Screw for
lateral adjustment.
E
Vite opzionale D. 3 mm per
fissaggio verticale porta.
Optional D. 3 mm screw for
vertical fixing of the door.
2
Spingere il cuneo sotto la porta sino a
raggiungere la luce da terra desiderata;
bloccare nuovamente le viti.
Adjust door height and tighten screw.
5
30
7,5
36
