SIMONSWERK Anselmi AN 172 3D Quick Start Manual

Anselmi & C. srl
31056 Roncade (Treviso)
via Ca' Morelli 19
tel. +39 0422 707 426
fax +39 0422 840 836
www.anselmisrl.it

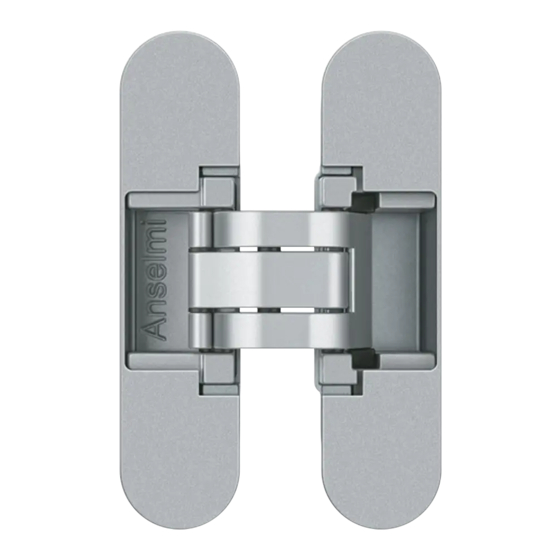

AN 172 3D
30 20
3
21,5 36
ISTRUZIONI REGOLAZIONE
Regolazione Altezza
1
Inserire cuneo di regolazione sotto la
porta e svitare di un giro le viti di
fissaggio della cerniera sulla porta;
la porta si appoggia.sul cuneo.
Insert the adjustment wedge under the
door and unscrew one turn the fixing
screws of the hinge on the door;
the door rests on the wedge.
FRESATURE
30
B Max = 7,5 mm B Max = 7,5 mm
Adjustment Instructions
E
E
Height Adjustment
DIT_SP_034 rev. 1 03/02/2021
MILLING
Stipite Frame
B
30
21,5
A
Foro viti di fissaggio
della cerniera allo stipite.
Fixing hole for the hinge
to the frame.
B
Fori asolati per
regolazione verticale
e fissaggio alla porta.
Oval holes for vertical
adjustment and fixing
to the door.
Ø 5,5
30 20
Porta Door
7,5 B
30
C
Vite di fissaggio
regolazione profondità.
Fixing screw of
depth adjustment.
D
Vite per
regolazione laterale.
Screw for
lateral adjustment.
E
Vite opzionale D. 3 mm per
fissaggio verticale porta.
Optional D. 3 mm screw for
vertical fixing of the door.
2
Spingere il cuneo sotto la porta sino a
raggiungere la luce da terra desiderata;
bloccare nuovamente le viti.
Slide the wedge under the door until
achieve the desired measure
from the ground; re-lock the screws.
5
30
7,5
36
