SIMONSWERK Anselmi AN 140 3D ALU Installation Instructions

Anselmi & C. srl
31056 Roncade (Treviso)
via Ca' Morelli 19
tel. +39 0422 707 426
fax +39 0422 840 836
www.anselmisrl.it
AN 140 3D ALU / AN 160 3D ALU
24 13 24
27 27
Min. 1,5 - Max 4,5

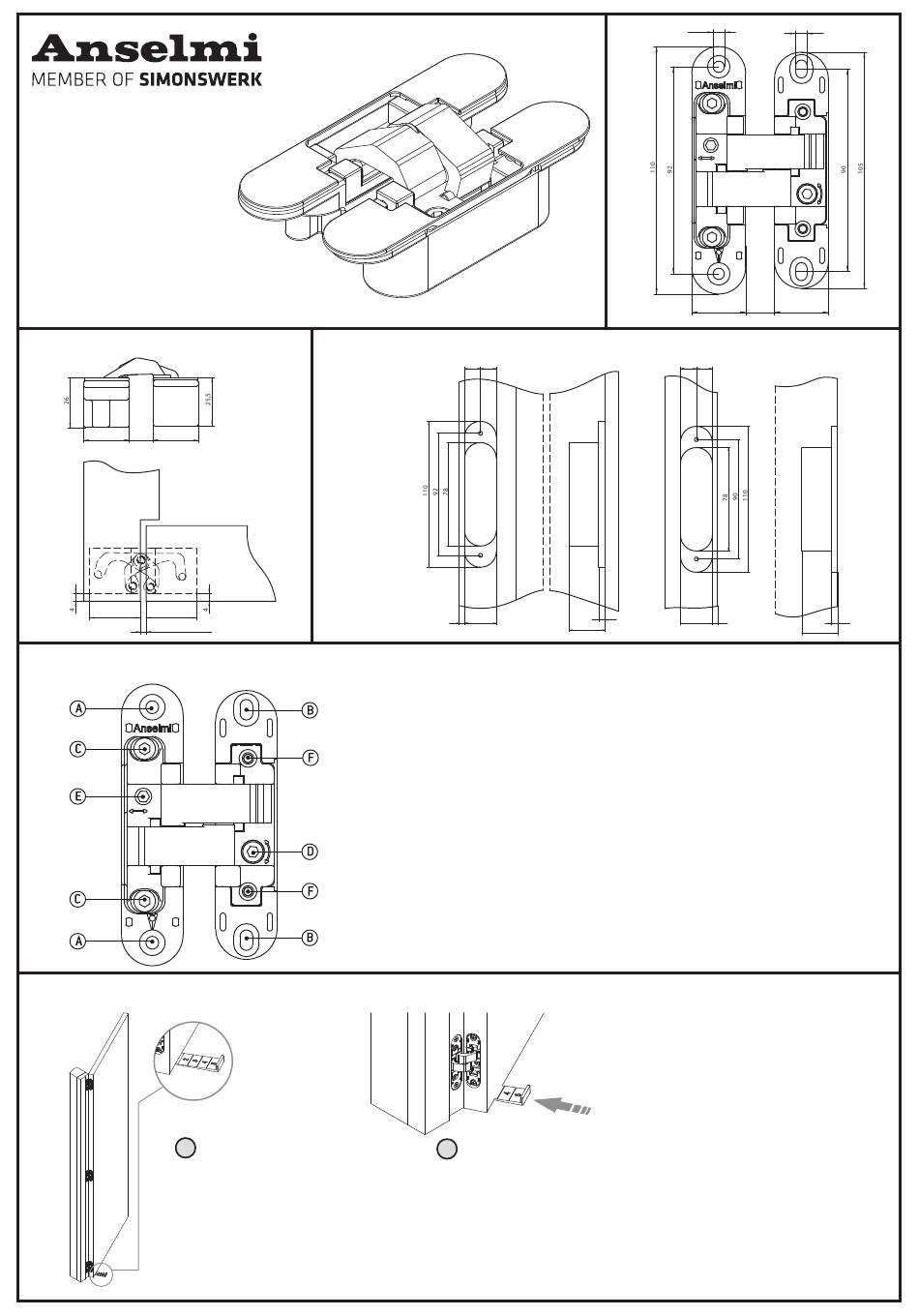

ISTRUZIONI REGOLAZIONE
Regolazione Altezza
1
Inserire cuneo di regolazione sotto la
porta e svitare di un giro le viti di
fissaggio della cerniera sulla porta;
la porta si appoggia sul cuneo.
Insert the adjustment wedge under the
door and unscrew one turn the fixing
screws of the hinge on the door;
the door rests on the wedge.
FRESATURE
Adjustment Instructions
Height Adjustment
DIT_SP_024 Rev.01 18/04/2018
MILLING
Stipite Frame
12 12
4 24
27
A
Foro viti di fissaggio
della cerniera allo stipite.
Fixing hole for the hinge
to the frame.
B
Fori asolati per
regolazione verticale
e fissaggio alla porta.
Oval holes for vertical
adjustment and fixing
to the door.
C
Vite di fissaggio
regolazione profondità.
Fixing screw of
depth adjustment.
2
Spingere il cuneo sotto la porta sino a
raggiungere la luce da terra desiderata;
bloccare nuovamente le viti.
Slide the wedge under the door until
achieve the desired measure
from the ground; re-lock the screws.
Ø 5
24 13
Porta
12 12
5
24 4
D
Vite autobloccante
per regolazione laterale.
Self-locking screw for
lateral adjustment.
E
Eccentrico per
regolazione profondità.
Excentric system for
depth adjustment.
F
Vite opzionale D.3,5 mm per
fissaggio verticale porta.
Optional D.3,5 mm screw for
vertical fixing of the door.
Opzionale
Optional
Avvitare la vite aggiuntiva D. 3,5 mm
per bloccaggio verticale fino al fermo
ed estrarre il cuneo di regolazione.
Screw in the optional screw D. 3.5 mm
for vertical fixing up to the stopper
and pull the adjustment wedge.
5
24
Door
4,5
27
