SIMONSWERK Anselmi AN 150 3D 28 Manual

Anselmi & C. srl
31056 Roncade (Treviso)
via Ca' Morelli 19
tel. +39 0422 707 426
fax +39 0422 840 836
www.anselmisrl.it

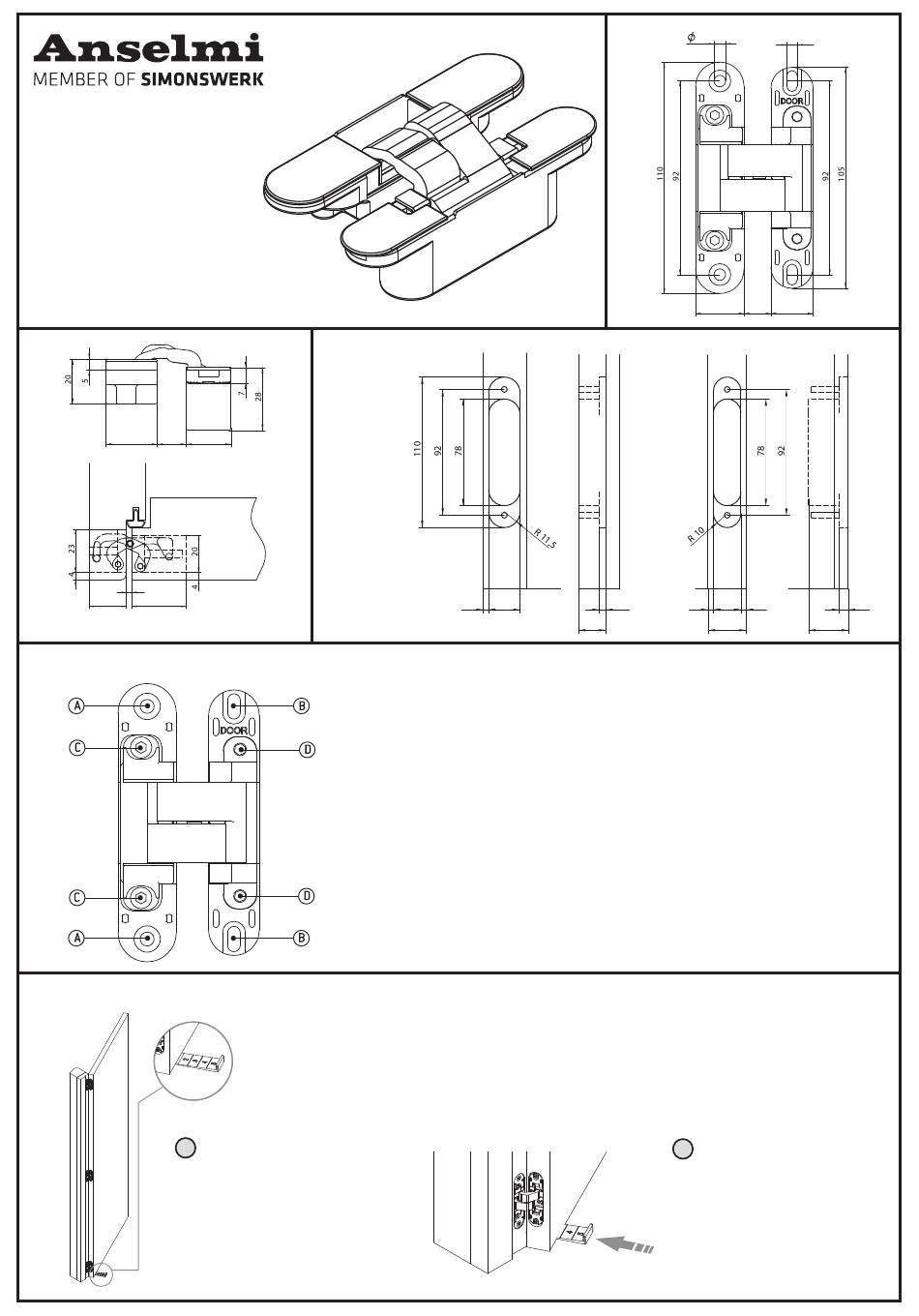

Mod. AN 150 3D 28
23 12,8 20
3
20 29
ISTRUZIONI REGOLAZIONE
Regolazione Altezza
1
Inserire cuneo di regolazione sotto la
porta e svitare di un giro le viti di
fissaggio della cerniera sulla porta;
la porta si appoggia.sul cuneo.
Insert the adjustment wedge under the
door and unscrew one turn the fixing
screws of the hinge on the door;
the door rests on the wedge.
FRESATURE
Adjustment Instructions
Height Adjustment
DIT_SP_029 Rev.0 25/07/2018
MILLING
Stipite Frame
4 23
20
A
Foro viti di fissaggio
della cerniera allo stipite.
Fixing hole for the hinge
to the frame.
B
Fori asolati per
regolazione verticale
e fissaggio alla porta.
Oval holes for vertical
adjustment and fixing
to the door.
5,5
23 12,8 20
Porta
5 4 20 4
28
C
Vite di fissaggio
regolazione profondità.
Fixing screw of
depth adjustment.
D
Vite autobloccante
per regolazione laterale.
Self-locking screw for
lateral adjustment.
2
Spingere il cuneo sotto la porta sino a
raggiungere la luce da terra desiderata;
bloccare nuovamente le viti.
Slide the wedge under the door until
achieve the desired measure
from the ground; re-lock the screws.
5
Door
7
29
