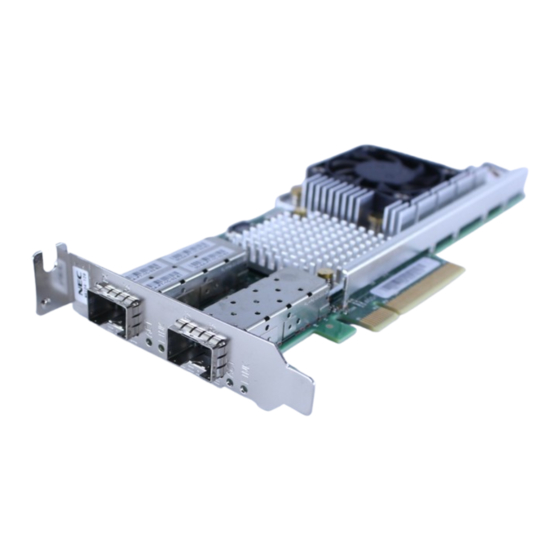

NEC NE3108-005 User Manual
NEC NE3108-005 User Manual

NEC NE3108-005 User Manual

Optical module for 10gbase sr

Advertisement

Quick Links

Optical module for 10GBASE SR
このたびは NE3108-005 10GBASE-SR 光モジュールをお買い上げいただきまことにありがとうございます。
本書は、NE3108-005 10GBASE-SR 光モジュール (以下「本製品」と呼びます)を正しく、安全に設置、使用する
ための手引きです。本製品を取り扱う前に必ずお読みください。また、本製品を使用する上でわからないこと、不具
合が起きたときにもぜひご利用ください。本書は、必要な時にすぐに参照できるように必ずお手元に保管してくださ
い。
本製品を取り付ける基本処理装置(以下「本体装置」と呼びます)の取り扱いについての説明は、本体装置に添
付されたユーザーズガイドを参照してください。また、本製品を取り扱う前に「使用上のご注意」、「取り扱い上のご
注意」を必ずお読みください。
Thank you very much for purchasing the NE3108-005 Optical module for 10GBASE SR.
This is a guide to the safe and proper use of the NE3108-005 Optical module for 10GBASE SR (hereafter,
this product). Be sure to read this guide before handling this controller. Please refer to this document if
there is something that you do not understand or a problem occurs while using this controller. Store this
guide close to this controller for easy reference.
For an explanation on the handling of the basic processing unit (hereafter, Computer) that this controller is
installed in, please refer to the User's Guide that came with the basic processing unit. In addition, be sure
to read the sections entitled "Safety Precautions" and "Precautions on Use" before handling this product.
本書は製品とともに大切に保管してください
Please keep this guide carefully with the product.
NE3108-005
10GBASE-SR 光モジュール
ユーザーズガイド
User's Guide
まえがき
Preface
ちゅう

Advertisement

Table of Contents
loading

Summary of Contents for NEC NE3108-005

  • Page 1 Thank you very much for purchasing the NE3108-005 Optical module for 10GBASE SR. This is a guide to the safe and proper use of the NE3108-005 Optical module for 10GBASE SR (hereafter, this product). Be sure to read this guide before handling this controller. Please refer to this document if there is something that you do not understand or a problem occurs while using this controller.
  • Page 2 (2)The content of this document may be changed without prior notice. (3)No part of this document may be revised or reproduced without the permission of NEC Corporation. (4)Although great care has been taken to ensure the accuracy and completeness of the information contained in this document, please contact the dealer you purchased this controller from if you have any questions or find mistakes or omissions.
  • Page 3 このユーザーズガイドは、必要なときすぐに参照できるように必ずお手元に保管してください。 「使用上のご注意」および「取り扱い上のご注意」を必ずお読みください。 使用上のご注意 ~ 必ずお読みください ~ 本製品を安全に正しくご使用になるために必要な情報が記載されています。また、本文中の名称について は、本書の「各部の名称と機能」の項をご参照ください。 安全にかかわる表示 本書では危険の程度を表す言葉として、「警告」と「注意」という用語を使用しています。それぞれの用語は 次のような意味を持つものとして定義されています。 警告 人が死亡する、または重傷を負うおそれがあることを示します。 注意 火傷や怪我などを負うおそれや物的損害を負うおそれがあることを示します。 表示は次の3種類の記号を使って表します。それぞれの記号は次のような意味を持つものものとして定義 されています。 (例) この記号は危険が発生するおそれがあることを表します。記号の 注意の喚起 中の絵表示は危険の内容を図案化したものです。 (感電注意) (例) この記号は行為の禁止を表します。記号の中や近くの絵表示は、 行為の禁止 してはならない行為の内容を図案化したものです。 (分解禁止) (例) この記号は行為の強制を表します。記号の中の絵表示は、しなけ 行為の強制 ればならない行為の内容を図案化したものです。危険を避けるた めにはこの行為が必要です。 (コードを抜け) 注意の喚起 特定しない一般的な注意・警告を示しま 高温による傷害を負うおそれがあることを す。 示します。 発煙または発火のおそれがあることを示し 感電のおそれがあることを示します。 ます。...
  • Page 4 安全上のご注意 本製品を安全にお使いいただくために、ここで説明する注意事項をよく読んでご理解し、安全にご活用くだ さい、記号の説明については巻頭の「安全にかかわる表示」の説明をご参照ください。 警告 人命に関わる業務や高度な信頼性を必要とする業務には使用しない 本製品は、医療機器、原子力設備や機器、航空宇宙機器、輸送設備や機器など、人命に関わる設備 や機器および高度な信頼性を必要とする設備や機器などへの組み込みやこれら機器の制御などを目 的とした使用は意図されておりません。これら設備や機器、制御システムなどに本製品を使用した結 果、人身事故、財産損傷などが生じても当社はいかなる責任も負いかねます。 ご自分で分解、修理、改造はしない 本書に記載されている場合を除き、絶対に分解したり、修理・改造を行ったりしないでください。装置が 正常に動作しなくなるばかりでなく、感電や火災の危険があります。故障の際はお買い求めの販売店 または保守サービス会社にご連絡ください。 電源プラグを差し込んだまま取り扱わない 本製品の取り付け/取り外しは、本体装置の電源を OFF にして、電源プラグをコンセントから抜いて行 ってください。たとえ電源を OFF にしても、電源コードを接続したまま装置内の部品やケーブル/コネク タに触ると感電したり、ショートにより火災を起こしたりすることがあります。また、ぬれた手で本装置の 取り付け・取り外しを行わないでください。故障するばかりでなく、感電するおそれがあります。 煙や異臭・異音がしたまま使用しない 万一、煙・異臭・異音などが生じた場合は、ただちに電源を OFF にして電源コードをコンセントから抜い てください。その後、お買い求めの販売店または保守サービス会社にご連絡ください。 そのまま使 用すると火災の原因となります。 注 意 ケーブル部を持って引き抜かない 本体装置の電源コードなどを抜くときはコネクタ部分およびタブを持ってまっすぐに引き抜いてくださ い。ケーブル部分を持って引っ張ったりコネクタ部分に無理な力を加えたりするとケーブル部分が破損 し、火災や感電の原因となります。 <次頁に続く> - 4 -...
  • Page 5 ・破損したケーブルを使用しない。 ・ケーブルを踏まない ・ケーブルの上にものを載せない ・ケーブルを改造・加工・修復しない また、Fibre Channel ケーブルを取り外すときは、ラッチを押さえて、コネクタ部分を持って真っ直ぐに引 き抜いてください。Fibre Channel ケーブルは、当社指定のものを使用し、接続先をよく確認した上で接 続してください。 Fibre Channel コネクタにカバーせず使用しない 常に Fibre Channel コネクタは付属の防塵カバーもしくは Fibre Channel ケーブルを接続した 状態で使用してください。異常故障が発生した場合にレーザ光で目や皮膚を傷めることがあ ります。 光線を直視しない NE3108-005 10GBASE-SR 光モジュールは通信にクラス 1 レーザ光線を使用しています。 このレーザ光線は、人体への影響はほとんどありませんが、動作中は光コネクタ端子をのぞ きこまないでください。 腐食性ガスの存在する環境で使用または保管しない 腐食性ガス(二酸化硫黄、硫化水素、二酸化窒素、塩素、アンモニア、オゾンなど)の存在する環境に 設置し、使用しないでください。また、ほこりや空気中に腐食を促進する成分(塩化ナトリウムや硫黄な ど)や導電性の金属などが含まれている環境へも設置しないでください。装置内部のプリント板が腐食 し、故障および発煙・発火の原因となるおそれがあります。もしご使用の環境で上記の疑いがある場合 は、販売店または保守サービス会社にご相談ください。 - 5 -...
  • Page 6: Safety Precautions - Read Carefully

    Keep this user’s guide on hand so that you can refer to it when necessary. Be sure to read the "Safety Precautions" and "Precautions on Use." Safety Precautions - Read carefully - This section offers essential information for the safe and proper use of this controller. Safety Symbols Follow all instructions in this User's Guide to ensure the safe operation of this controller This guide explains what areas pose a danger, what may result from not following safety instructions and how...
  • Page 7: Safety Precautions

    NEC assumes no liability for any accident resulting in personal injury, death, or property damage if this product has been used in the above conditions.
  • Page 8 Avoid direct look into the laser beam The “NE3108-005 Optical module for 10GBASE SR” is classified as a Class 1 Laser Product. A class 1 laser will not be harmful to the human body. However, do not look directly into the LAN port during operation.
  • Page 9 取り扱い上のご注意 ~本製品を正しく動作させるために~ 本製品を使用するときに注意していただきたいことを次に示します。これらの注意を無視して、本製品を使 用した場合、資産(データやその他の装置)が破壊されるおそれがありますので必ずお守りください。 本製品は静電気に弱い電子部品で構成されています。製品の取り付け・取り外しの際は、静電気によ る製品の故障を防止するため、帯電防止用リストストラップなどの装着により静電気を除去してくださ い。また、帯電防止用リストストラップを使用する場合は、接地された箇所に接続して使用してくださ い。 携帯電話やPHS、ポケットベルなどを近くで使用しないでください。電波による誤動作の原因となりま す。 本製品を落としたり物にぶつけたりしないでください、誤動作や故障するおそれがあります。 本書に記載されている説明をよくお読みになり、正しく取り扱ってください。 本体装置の PCI EXPRESS スロットにうまく本製品を取り付けられないときは、いったん本製品を取り 外してから取り付けなおしてください。過度の力を加えると破損するおそれがありますので注意してく ださい。 Precautions on Use - Operating this product properly - The following precautions must be observed when using this controller. Ignoring these precautions while using this controller will result in the destruction of assets (data and other devices).
  • Page 10 害を引き起こすことがあります。この場合には使用者が適切な対応を講ずるよう要 求されることがあります。 VCCI-A ◆ レーザ安全基準について 本製品に接続される NE3108-005 10GBASE-SR 光モジュールは、レーザに関する 安全基準(JIS・C-6802,IEC825)クラス 1 に適合しています。 Class 1 Laser Product NE3108-005 Optical module for 10GBASE SR has been designed and manufactured according to IEC60825-1 on the safety label of laser product. - 10 -...
  • Page 11: About This Guide

    About This Guide This guide explains how to setup and use the NE3108-005 Optical module for 10GBASE SR correctly. Be sure to read this guide before using the product, and keep the guide in a safe place after reading it. If the product is transferred to a third party, please transfer this guide along with it.
  • Page 12 梱包箱の中身について 梱包箱の中には本製品以外に添付品が入っています。「2.構成品」を参照し、全ての添付品がそろっていることを確 認してください。万一、足りないものや破損しているものがあった場合には、本製品をご購入された販売店にご連絡く ださい。 保証について 本製品には「保証書」が添付されています。「保証書」は販売店で所定事項を記入しお渡ししますので、記載内容を ご確認の上、大切に保管してください。保証期間中に故障した場合には、「保証書」の記載内容に基づき無償修理致 します。保証後の修理については、ご購入された販売店もしくはご契約されている保守サービス会社にご相談くださ い。 製品寿命について 本製品の製品寿命は5年です。本製品の交換については、本製品をご購入された販売店もしくはご契約されている 保守サービス会社へご相談ください。 第三者への譲渡について 本製品を第三者に譲渡(または売却)する時には、必ず本書を含む全ての添付品をあわせて譲渡(または売却)して ください。 ソフトウェアに関しては、譲渡した側は一切の複製物を所有しないでください。また、インストールした装置から削除し た後、譲渡してください。 輸送について 本製品を輸送する際は、構成品表を参考に本体装置から本製品を取り出し、本製品とすべての添付品を購入時の 梱包箱に入れてください。 データの保管について オペレータの操作ミス、衝撃や温度変化等による装置の故障によってデータが失われる可能性があります。万一に 備えて、ハードディスクドライブに保存されている大切なデータは、定期的にバックアップを行ってください。 廃棄について 本製品の廃棄については、各自治体の廃棄ルールに従って分別廃棄して下さい。詳しくは、各自治体にお問い合わ せ下さい。 ハードディスクドライブやバックアップデータカートリッジ、フロッピーディスク、その他書き込み可能 なメディア(CD-R/CD-RWなど)に保存されているデータは、第三者によって復元や再生、再 重要 利用されないようお客様の責任において確実に処分してから廃棄してください。個人のプライバシ ーや企業の機密情報を保護するために十分な配慮が必要です。 - 12 -...
  • Page 13 Packing Box Contents There are various other accessories included in the packing box besides this controller. Please refer to the "2. Components" to make sure that all parts are included. Contact the dealer that you bought this controller from if any parts are missing or damaged. Lifetime This product has a product lifetime of five years.
  • Page 14 1.仕様 NE3108-005 10GBASE-SR 光モジュール データ転送速度 10Gbps コネクタ LC コネクタ 動作電圧/消費電流 3.3V/0.25A 温度 0~45℃ 動作環境 ただし結露なきこと 湿度 5~85% 本製品は NE3108-004 2ch 10GBASE カード 専用の SFP+モジュールです。これ 重要 以外の製品への装着はサポートしません。 2.構成品 梱包箱には次のものが入っています。全てそろっていることをご確認ください。万一、不足や破損している ものがありましたら、本製品を購入された販売店にご連絡ください。 項番 品 名 数量 備考 10GBASE-SR 光モジュール モジュール本体(*1) 保証書 (*2) *1:本体装置組込でご購入の場合、本製品は本体装置内に搭載されています。...
  • Page 15 4.SFP+モジュール取り付け/取り外し手順 本製品の取り付け/取り外しは、NE3108-004 2ch 10GBASE カードを本体装置へ実装していない状態で実施し てください。 取り付け方 1. 本製品を取り付けるカードの SFP スロットからスロットカバーを外す。 取り外したスロットカバーは大切に保管してくださ 重要 い。 2. SFP スロットに本製品を挿入する。 SFP+モジュールのレバーは倒さずに挿入してく ださい。 重要 カチッと音がするまでしっかり挿入してください。 取り外したスロットカバーは大切に保管してくださ い。 取り外し方 1. 本製品のレバーを矢印方向に倒す。 2. SFP スロットから矢印方向に引き抜く。 カードには保管していたスロットカバーを取り付 重要 けて下さい。 - 15 -...
  • Page 16 5.ケーブル取り付け/取り外し手順 取り付け方 本製品から防塵カバーを取り外す。 取り外した防塵カバーは大切に保管してください。 重要 ケーブルを挿入する。 コネクタの接点部分が汚れていないことを確認し てください チェック 本体装置の端と干渉しないようケーブルのラッチ部分を押さえて、カチッとケーブル 重要 が固定されるまでしっかり押し込んでください。 注意 光線を直視しない NE3108-005 10GBASE-SR 光モジュール は通信にクラス1 レーザ光線を使用しています。こ のレーザ光線は、人体への影響はほとんどありませんが、動作中は光コネクタ端子をのぞきこ まないでください。 取り外し方 ケーブルラッチを押さえながらケーブルを引き抜く。 ケーブルを取り外した本製品には保管していた防塵カバーを取り付けてください。 重要 - 16 -...
  • Page 17: Specifications

    1. Specifications NE3108-005 Optical module for 10GBASE SR Data Transfer Rate 10Gbps Type of Connector LC-type Connector Voltage/Current 3.3V/0.25A Temperature(C) 0~45 Operating condition (no condensation) Humidity(%) 5~85 This product is a SFP+ module of NE3108-004 2Port 10GBASE LAN Card exclusive use. The connection with the other equipment is not supported.
  • Page 18: Sfp+ Module Installation

    5. SFP+ module installation It is required to remove NE3104-004 card from the computer when you install this product. Attach the SFP+ module 1. Remove the slot cover from the SFP slot of the card. Secure the removed the slot cover. Important 2.
  • Page 19: Cable Installation

    CAUTION Avoid direct look into the laser beam. The “NE3108-005 Optical module for 10GBASE SR” is classified as a Class 1 Laser Product. A class 1 laser will not be harmful to the human body. However, do not look directly into the LAN port during operation. Keep any vacant LC connector covered with a dust cover when you do not use it or you transport it.
  • Page 20 NE3108-005 10GBASE-SR 光モジュール ユーザーズガイド Optical module for 10GBASE SR User’s Guide 2013 年 4 月 初版 April 2013 First Edition 日 本 電 気 株 式 会 社 東京都港区芝五丁目7番1号 TEL (03) 3454-1111 (大代表) © NEC Corporation 2013 乱丁・落丁の場合は交換いたします。 - 20 -...
