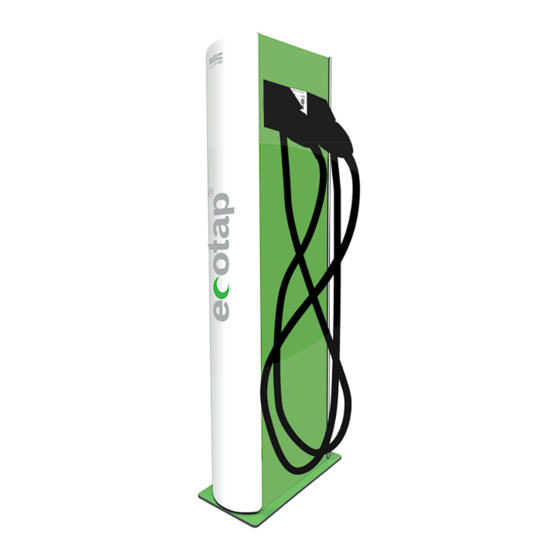

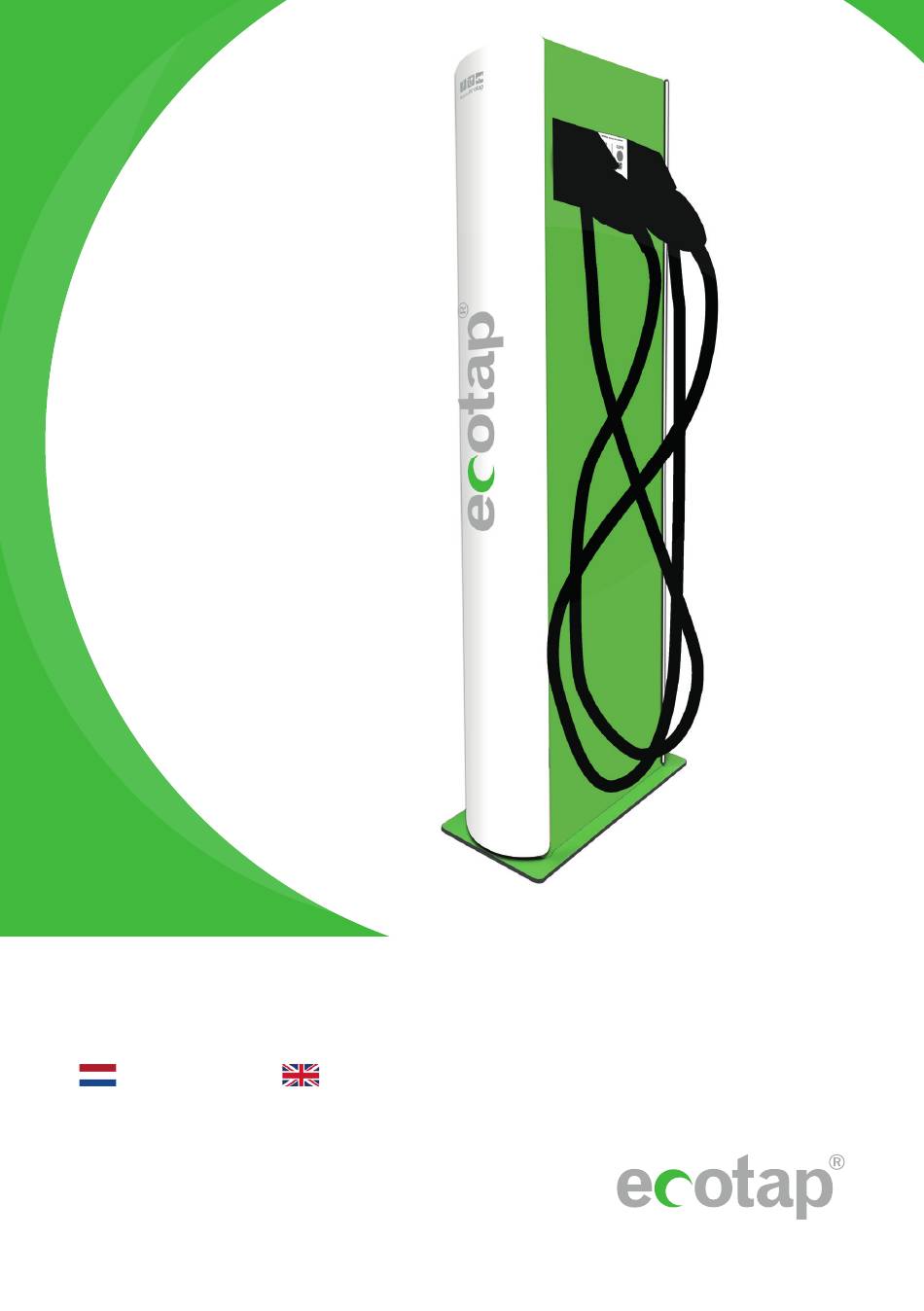

- Page 1 Duo Wide 2 x 44kW Handboek | Manual YOU’RE IN CHARGE...
- Page 2 NEDERLANDS...
-
Page 3: Table Of Contents
INHOUDSOPGAVE Inleiding Algemeen Garantie Symbolen in deze handleiding en laadsysteem Apparaat omschrijving Toepassing Accessoires Veiligheidsvoorzieningen Veiligheid Veiligheidsvoorschriften Verplichte controles voor ingebruikname Gebruik / installatie handleiding Montage op de fundatie Mantelbuis monteren Kabelinvoeren en vastzetten met trekontlasting Aansluiten van de voedingskabel Aansluiten van de aardpen/aarddraad Openen en sluiten van de oplaadzuil Onderhoud... -
Page 4: Inleiding
1. INLEIDING Hartelijk dank dat u heeft gekozen voor een laadzuil van Ecotap®. Deze handleiding beschrijft de laadzuil DUO Wide. In deze handleiding staat belangrijke informatie voor een goede en veilige installatie en gebruik van de laadzuil. De laadzuil is ontworpen om voertuigen die voorzien zijn van een mode 3 laadsysteem conform IEC 61851-1 (editie2.0) met stekkersysteem conform VDE-AR-E 2623-2-2 / IEC... -
Page 5: Algemeen
2.1 Garantie Hier gelden de Algemene leveringsvoorwaarde van Ecotap® B.V. Ecotap® B.V. kan niet aansprakelijk worden gesteld voor letsel of schade indien het laadsysteem wordt gewijzigd, beschadigd, omgebouwd of wordt uitgebreid met andere componenten of niet wordt gebruikt volgens de gestelde instructies en voorwaarden. -
Page 6: Accessoires
Draag tijdens de gehele handeling van het plaatsen en aansluiten goede en geschikte handschoenen bij bijzondere handelingen. Zorg te allen tijde dat bij het spanningsvrij maken van de installatie dat het meetinstrument dat voor het controleren hiervan meerdere malen wordt gecontroleerd of werking. 6. www.ecotap.nl 18-11-21... -
Page 7: Verplichte Controles Voor Ingebruikname
Dit geheel moet voldoen aan de NEN1010/EU/35. √ Controleer de stabiliteit van de geplaatste oplaadzuil. (als er gebruik wordt gemaakt van het Ecotap® fundatie systeem moet er minimaal 20kg beton worden gebruikt). √ Controleer of de afdichtingen van de laadzuil deksels goed zijn gemonteerd tijdens de montage, eventueel met siliconenkit de transparante kunststofdeksels nabehandelen. - Page 8 Houd er ook rekening mee dat er voldoende ruimte om het laadstation beschikbaar moet zijn en er voldoende bewegingsruimte is ten behoeve van de bediening van de laadpaal. Hiervoor adviseren wij ten minste 1 meter om het laadstation vrij te houden. T 1.0 8. www.ecotap.nl 18-11-21...
- Page 9 T 1.1...
- Page 10 T 1.2 10. www.ecotap.nl 18-11-21...
-
Page 11: Mantelbuis Monteren
Het plaatsen van de deksel met de europrofiel cilinders kan alleen met de bijbehorende sleutels. Standaard is er reeds 1 europrofiel cilinder geplaatst vanuit Ecotap®. Deze sleutel is alleen voor monteurs van Ecotap® bestemd. De andere cilinderpositie is opengelaten en kan met een dummy loper worden geopend. -
Page 12: Onderhoud
Contoleer de aansluitingen van de hoofdstroombekabeling en zorg voor een vaste verbinding van min. 4 tot 5 Nm. Beschadigingen aan de laadzuil behandelen met roestwerende verf in de juiste kleur (Ecotap® groen ral.6018 & wit ral.9016). Cilindersloten met grafietpoeder of geschikte olie gangbaar maken indien nodig. 12. www.ecotap.nl... -
Page 13: Transport En Opslag
9. STORING UITLEG Bij niet functioneren van de laadzuil DUO Wide, direct contact opnemen met de Ecotap® 24/7 beschikbare helpdesk. (telefoonnummer: 0031 (0) 411-745020) of een erkend installateur die beschikt over meet en test apparatuur met autosimulatie. -
Page 14: Technische Specificaties
Let op ! Aarding (aardverspreidingsweerstand) geheel volgens de geldende normeringen. Ecotap® B.V. behoudt zich het recht voor om zonder voorafgaande kennisgeving de bovenstaande technische gegevens te wijzigen als gevolg van voortgaande, innovatieve ontwikkelingen van het laadstation. De technische gegevens kunnen bovendien van land tot land verschillend zijn. -
Page 15: Contactgegevens Leverancier
13. EG-VERKLARING VAN OVEREENSTEMMING Verklaring van overeenstemming voor machines (richtlijn 2014/35/EU, Bijlage II blz.96/369) Hierbij verklaart Ecotap® B.V. Kruisbroeksestraat 23 4 5281RV Boxtel, dat de hierna genoemde Laadstations overeenstemt met de eisen van de Machinerichtlijn en de andere hierna genoemde richtlijnen en Normen. - Page 16 ENGLISH...
- Page 17 Connecting the power cable to the terminals 19.5 Connecting the grounding electrode/conductor 19.6 Opening and locking the charging station Maintenance Transportation and storage In case of malfunctions Operation of the charging system Technical specifications Contact details supplier EG conformity statement 17. www.ecotap.nl 18-11-21...
-
Page 18: Introduction
14. INTRODUCTION Thank you for choosing for an Ecotap® charging station. This manual is regarding the charge point DUO Wide. This manual contains important information for properly and safely installing and using the charging station. This charging station is designed for vehicles that are equipped with a mode 3 charging system that complies with IEC 61815-1 (version 2.0) and a plug system that complies with... -
Page 19: Symbols Used In This Manual And On The System
The following accessories will not be provided: tools, foundation. 16.3 Safety provisions - 2 half euro profile cylinders - Extra caps behind front cap - 12 Volt control voltage - Components comply with IP2 at least - Strain reliefs 19. www.ecotap.nl 18-11-21... -
Page 20: Safety
Check the insulation resistance of the various conductors in accordance with NEN1010 provision 61.3.3. Always perform the checks below before voltage is applied to the DUO charging station. 20. www.ecotap.nl 18-11-21... -
Page 21: User / Installation Manual
√ Make sure there are no obstacles surrounding the worksite. √ Before any voltage is applied to the charging station, make sure to contact Ecotap® B.V. by calling 0031 (0) 411-210210 so that we can activate that particular station’s software; we will need the station’s unique code to do so. - Page 22 Drawing 1.0 22. www.ecotap.nl 18-11-21...
- Page 23 Drawing 1.1 23. www.ecotap.nl 18-11-21...
- Page 24 Drawing 1.2 24. www.ecotap.nl 18-11-21...
-
Page 25: Installing The Protective Casing
It is only possible to mount the cover with the euro-profile cylinders using the keys supplied. One euro-profile cylinder is fitted by Ecotap® as standard. This key is intended only for use by Ecotap® technicians. The other cylinder position is left open and can be opened with a dummy master key. -
Page 26: Maintenance
4 and 5 Treat any minor damage to the charging station with corrosion-resistant paint in the right shades (Ecotap® green ral.6018 & white ral.9016). Treat the cylinder locks with graphite powder or a suitable oil product if they require any maintenance. -
Page 27: Transportation And Storage
This charging station is operated via a charging pass. The charging pass first needs to be registered in the Open Charge Point Protocol (OCPP). This necessary registration can be completed by phone by calling Ecotap® B.V. at 0031 (0) 411-210210 during office hours. -
Page 28: Technical Specifications
Pay attention ! Earthing (earth dispersion resistance) completely in accordance with the applicable standards. Ecotap® B.V. reserves the right to change any of the above technical specifications without prior notice as the result of the ongoing innovative development of the machine. Moreover, the technical specifications may differ from country to country. -
Page 29: Eg Conformity Statement
26. EC DECLARATION OF CONFORMITY EC Declaration of Conformity for machines (Directive 2014/35/EU, Annex II page 96/369) Ecotap® B.V. Industrieweg 4 5281RW Boxtel, The Netherlands, hereby declares that the charging stations stated below comply with the Machinery Directive and other regulations and standards mentioned. - Page 30 Contact Ecotap B.V. Kruisbroeksestraat 23 5281 RV Boxtel The Netherlands +31(0) 411 210 210 info@ecotap.nl www.ecotap.nl YOU’RE IN CHARGE...
