Geeignete bezugstoffmarken
• Berker by Hager
• Busch-Jaeger
• GIRA
• JUNG
*Die NIKO-Platte ist nicht im Lieferumfang enthalten und kann separat auf der EcoDim-Website über ED-10072

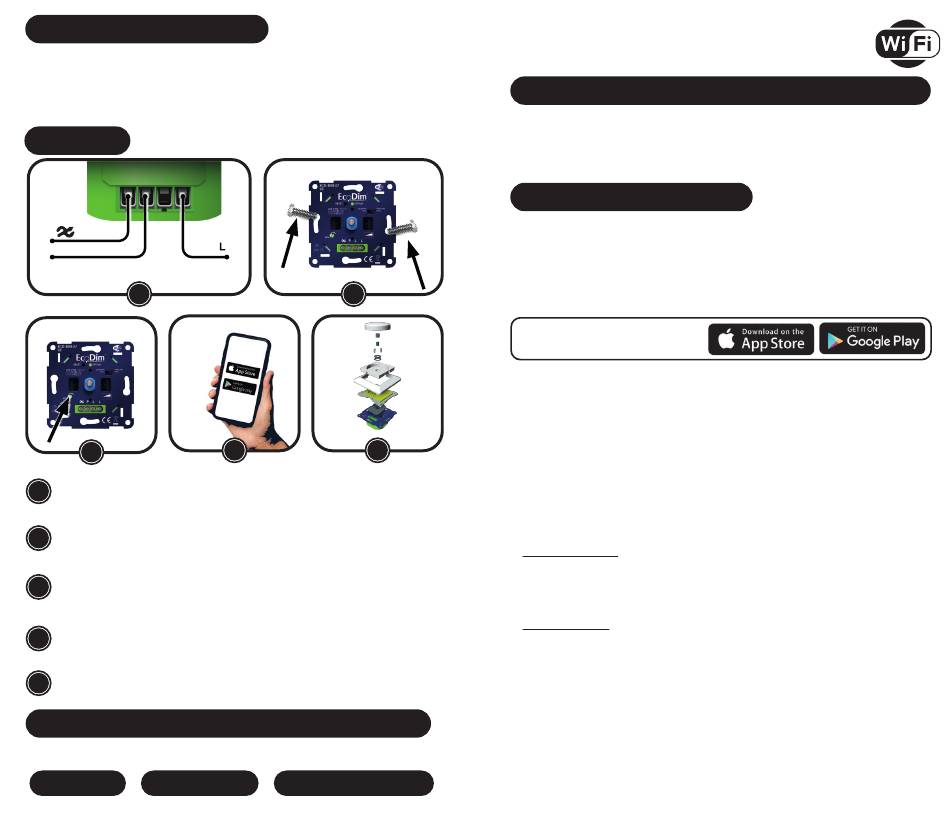

Installation
P
1
3
Schritt 1
1
Stellen Sie sicher, dass der Strom während der Installation ausgeschaltet ist. Sch-
ließen Sie dann die Stromkabel wie im "Schaltplan" gezeigt an.
Schritt 2
2
Installieren Sie nun den Dimmer in der Unterputzdose.
Schritt 3
3 Schalten Sie den Strom wieder ein. Schalten Sie die angeschlossenen Lampen mit
der Dimmerwelle ein. Stellen Sie nun die MIN ein, wie unter "Einstellung der Min-
destlichtstärke" angegeben.
4
Schritt 4
Verbinden Sie nun den Dimmer mit Ihrem SMART Home System.
Schritt 5
5
Setzen Sie den Abdeckrahmen, die Zentralplatte und die 2 Dimmertasten wieder auf
den Dimmer.
Verringerung der Anschlusskapazität durch PowerFactor
Berücksichtigen Sie bei der Berechnung der LED-Anschlussleistung des Dimmers den
PowerFactor der dimmbaren LED-Beleuchtung. Siehe dazu die globale Berechnung unten.
NOMINALE ANZAHL DER LED-
=
LEISTUNG LICHTQUELLEN
Zum beispiel: 10 Lampen * (5W pro Lampe / 0,8 PowerFactor) = 62,5 Watt
• Kopp
• Merten by Schneider
• Niko*
• PEHA
2
4 5
NENNLEISTUNG LED /
*
POWERFACTOR.
ECO-DIM.07 WiFi
Geeignet für WiFi-Smarthome-Anwendungen (Tuya)
• Google Assistant/ • Trust
Home • Woox
• Amazon Alexa • Hombli
• Nedis • Hoftronic
Einstellung der Dimmtechnik
Der WiFi-Dimmer ist mit Phasenan- und abschnitt dimmtechnik ausgestattet. Fragen Sie
Ihren Lampenlieferanten, welche Technik bei Ihren Lampen am besten funktioniert. Sie
können die Dimmtechnik selbst einstellen, indem Sie den Schieberegler am Dimmer auf die
RL- oder RC-Seite schieben.
RL = Phasenanschnitt, leading edge
RC = Phasenabschnitt, trailing edge
LADEN SIE DIE APP
HERUNTER UNTER:
Schritt 1
Laden Sie die App über den Apple App Store oder Google Play herunter.
Schritt 2
Prüfen Sie, ob Ihr Telefon mit einem 2.4 Wifi-Netzwerk gekoppelt ist (5G wird nicht
unterstützt).
Schritt 3
Nachdem Sie die App heruntergeladen und geöffnet haben, folgen Sie den Anweisungen
und erstellen Sie ein Konto, falls Sie noch keins haben.
Schritt 4: Geräte koppeln
Automatisch scannen: Tippen Sie auf + > Gerät hinzufügen > Automatischer Scan
Drücken Sie die Reset-Taste 2x, um den Dimmer in den Kopplungsmodus zu versetzen.
Die LED wird blau blinken. Die App beginnt nun mit der Suche nach dem Gerät. Wenn
das Gerät gefunden wurde, drücken Sie "Weiter" .
Manuell hinzufügen: Drücken Sie die Reset-Taste 2x, um den Dimmer in den Kopplungs-
modus zu versetzen. Die LED wird blau blinken. Drücken Sie dann das Plus (+) oben
rechts auf dem Bildschirm und wählen Sie in der linken Reihe die Lichtquelle (BLE+WiFi)
aus. Drücken Sie nun in der App auf Bestätigen. Der Suchmodus (Paring) startet nun, um
den WiFi-Dimmer auf diese Weise der App hinzuzufügen.
Schritt 5
Sobald die Kopplung erfolgreich war, können Sie dem WiFi-Dimmer in der App einen
eigenen Namen geben (optional).
• Calex
• Kruidvat
• LSC Smart connect
• Smart Life (Tuya)
