Summary of Contents for STUDIO DUE LED CANNON

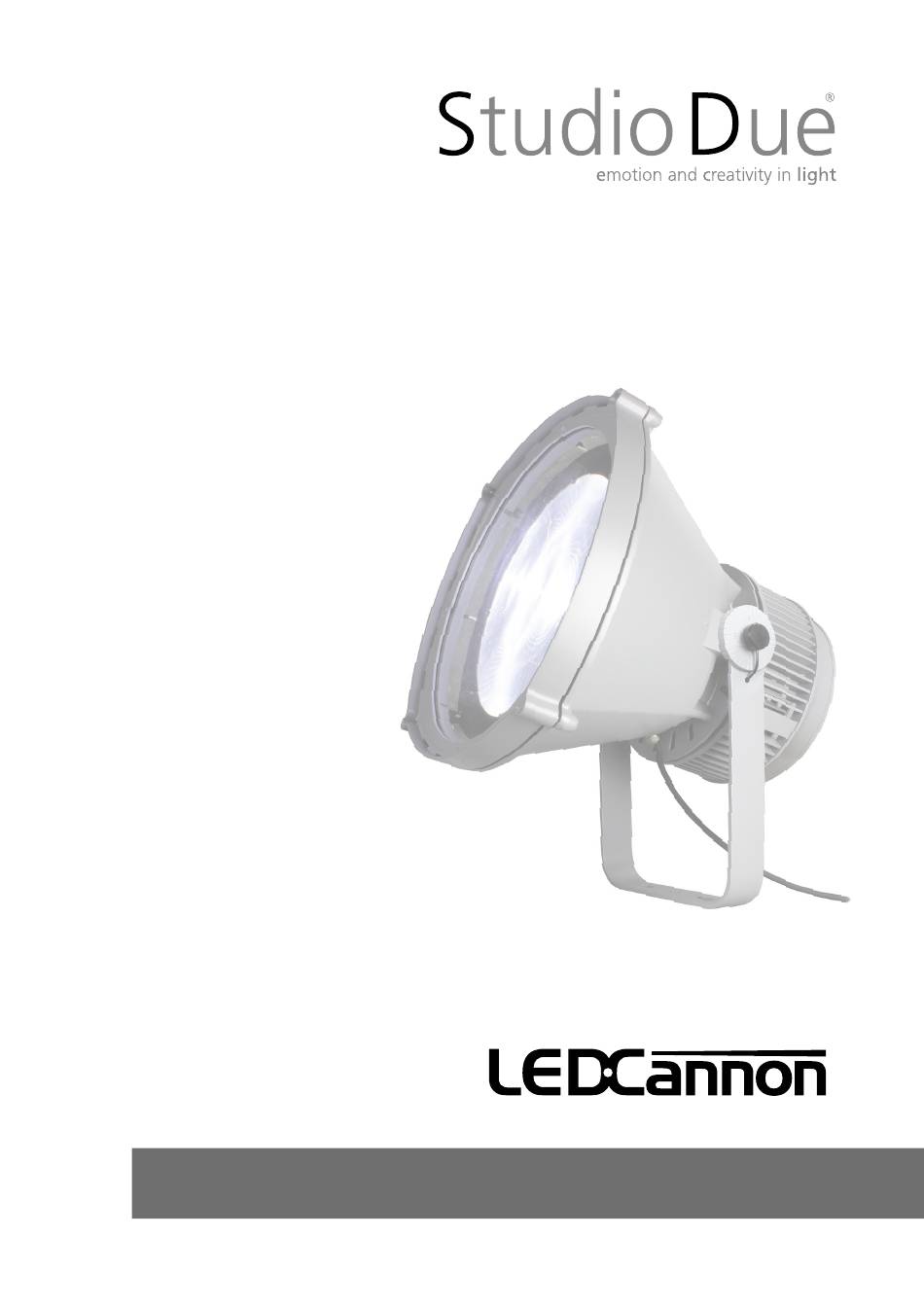

- Page 1 LEDCannon MONOCHROMATIC User manual Manuale d’uso...
- Page 2 CONNECTORS CONNECTORS art. 4 PIN/XLR MF male/female connectors are for INDOOR use are IP67 (optional) only art. 4 PIN/XLR MF connettori maschio/femmina questi connettori sono questi connettori (opzionale) solo per uso INTERNO sono IP67 rel. 4-11/23 - Studio Due...
- Page 3 Page 12 Setup and configuration by DRS / Configurazione con DRS Setup Page 14 Menu list / Lista menù Page 15 Physical / Dimensioni Page 16 CE standards / Certificazioni CE Page 17 Warranty / Garanzia rel. 4-11/23 - Studio Due...
- Page 4 2) Apparecchio di Classe I. Il conduttore di protezione deve far parte del cavo di alimentazione. 3) Disconnettere l’alimentazione prima di aprire l’apparecchio (personale di servizio). 4) Per la sostituzione dei LED contattare l’azienda: Studio Due. 5) Se il cavo flessibile esterno di questo apparecchio è danneggiato, deve essere sostituito esclusivamente dal costruttore, dal suo servizio di assistenza, o da personale qualificato equivalente, al fine di evitare pericoli.
- Page 5 ONLY THE CONSIGNEE (PERSON OR COMPANY) CAN CLAIM FOR THESE DAMAGES. Thanks for choosing our Led Cannon. It has been studied for particular applications where is needed to illuminate any kind of subjects positioned at very long distance from the fixture. Available in DMX-RDM or DALI version.
- Page 6 TECHNICAL FEATURES / CARATTERISTICHE TECNICHE Sede operativa: Strada Poggino, 100 - 01100 Viterbo (I) IT14078001006 LED CANNON (it. 203010) Spot LED compa�o monocroma�co molto potente con o�ca ultra-stre�a da 2,8°pensato per installazioni all’esterno. Grado di protezione IP 65. Temperatura di colore 6500K.
- Page 7 TECHNICAL FEATURES / CARATTERISTICHE TECNICHE Sede operativa: Strada Poggino, 100 - 01100 Viterbo (I) IT14078001006 LED CANNON DALI (it. 203020) Compact monochroma�c very powerful LED ultra spot with 2,8° ultra-narrow op�c designed for outdoor installa�ons. IP 65 protec�on ra�ng. Color temperature 6500K.
- Page 8 NOTE: BY CONNECTING THE DEVICE TO THE EXTERNAL DRIVER WITHOUT DMX CONNECTIONS, YOU HAVE THE PLUG-IN FUNCTION (MAXIMUM POWER) NOTA: COLLEGANDO L’APPARECCHIO AL DRIVER ESTERNO SENZA COLLEGAMENTI DMX SI HA LA FUNZIONE PLUG-IN (MASSIMA POTENZA) rel. 4-11/23 - Studio Due...
- Page 9 SE DOVETE REALIZZARE DEI CAVI DI COLLEGAMENTO AGGIUNTIVI (C), SEGUIRE LE SPECIFICHE DESCRITTE Check the right polarity / Verificare la corretta polarità RED / + POLARITY FEMALE BLACK / - POLARITY MALE GREEN-YELLOW / GROUND rel. 4-11/23 - Studio Due...
- Page 10 NOTE: BY CONNECTING THE DEVICE TO THE EXTERNAL DRIVER WITHOUT DMX CONNECTIONS, YOU HAVE THE PLUG-IN FUNCTION (MAXIMUM POWER) NOTA: COLLEGANDO L’APPARECCHIO AL DRIVER ESTERNO SENZA COLLEGAMENTI DMX SI HA LA FUNZIONE PLUG-IN (MASSIMA POTENZA) rel. 4-11/23 - Studio Due...
- Page 11 / fixture / fixture / fixture / fixture / fixture / apparecchio apparecchio apparecchio apparecchio apparecchio apparecchio apparecchio fixture 1 fixture 3 fixture 4 fixture 2 fixture 3 fixture 4 fixture 1 fixture 2 rel. 4-11/23 - Studio Due...
-
Page 12: Main Power
E’ possibile assegnare agli apprecchi collegati i canali DMX o utilizzazre la funzione Master/Slave. Il DRS è alimentato a batterie. example view DMX line XLR - 4pin connector Powered through battery RDM CONSOLE MAIN Power rel. 4-11/23 - Studio Due... - Page 13 • Il pulsante ENTER permettere di entrare in un menu o di confermare una opzione in caso di lampeggio del parametro • Il pulsante ESC annulla una operazione o torna al livello di menu inferiore. rel. 4-11/23 - Studio Due...
- Page 14 (OFF, On) Reset (rSEt) Execute a reset of the electronic section Esegue un reset della parte elettronica Format (FrMt) Restore the factory setting (Require confirmation) Ripristina le impostazioni di fabbrica (Viene chiesta conferma) rel. 4-11/23 - Studio Due...
- Page 15 PHYSICAL / DIMENSIONI 322,00 200,00 EXTERNAL DRIVER LED CANNON rel. 4-11/23 - Studio Due...
- Page 16 La ditta: The firm: dichiara sotto la propria responsabilità che il prodotto: declare under our sole responsability that the product: LED CANNON series IP65 art. 203010 (DMX-RDM) - 203020 (DALI) è conforme alle norme: is in conformity with the standard:...
-
Page 17: Warranty Card
Tutte le apparecchiature godono della garanzia di un anno contro difetti di fabbricazione o di materiali, sono esclusi dalla garanzia danni derivanti da un cattivo uso o installazione delle apparec- chiature. Le lampade restano comunque escluse dalla garanzia. Per ogni controversia è competente il Foro di Viterbo. rel. 4-11/23 - Studio Due... - Page 18 / questa pagina è stata lasciata intenzionalmente bianca rel. 4-11/23 - Studio Due...
- Page 19 / questa pagina è stata lasciata intenzionalmente bianca rel. 4-11/23 - Studio Due...
- Page 20 Head Office: STUDIO DUE s.r.l. (I) Str. Poggino, 100 - 01100 Viterbo (Italy) tel. +39.0761.352520 fax +39.0761.352653 info@studiodue.com STUDIO DUE (UK) 3 Encon Court Owl Close Moulton Park Industrial Estate Northampton England UK - NN3 6 HZ tel. +44.1933.650.820 info@studiodue.co.uk www.studiodue.com...
