Sound Devices MixPre II Series User Manual page 9

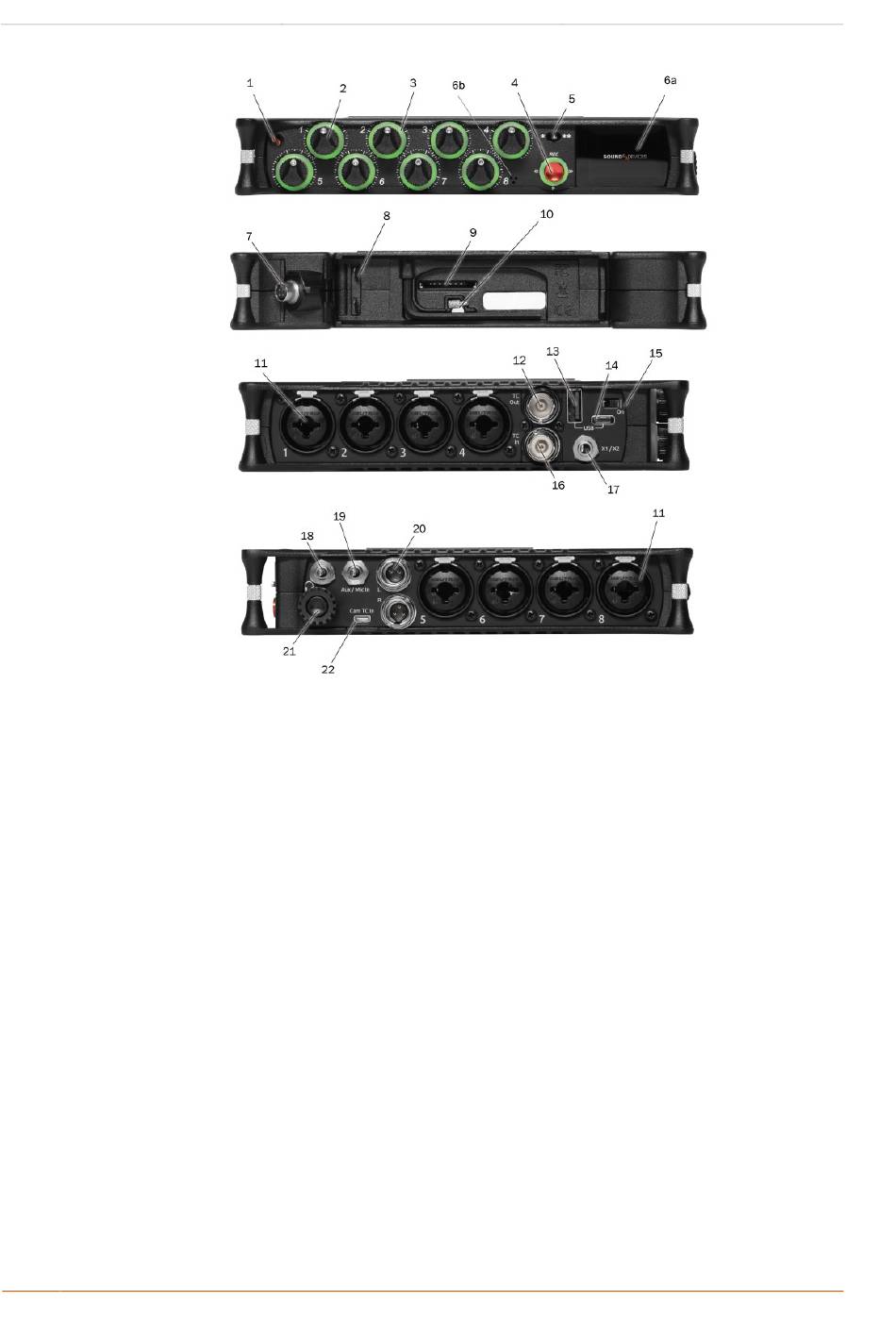

MixPre-10 II
1: Power LED
MixPre II の電源がオンになると点灯します。
2: Channel Knobs
チャンネルの入力ゲインを設定します。 ノブを押してチャンネル画面にアクセスします。 右側のサイドパネル
にあるヘッドフォンノブを同時に押すと、エクストラチャンネル画面に直接ジャンプします。
3: Channel LED Ring
チャンネル信号状態、ソロ、ミュートを視覚的に表示します。
4: Transport Controls
フロントパネルのジョイスティック (LED リングが点灯) を使用して、さまざまなトランスポート制御機能を実
行します。
5: Star (* & **) Switch
頻繁に使用する機能にユーザーが割り当て可能なハードウェア スイッチを提供します。
6a: Touch Screen
太陽光でも視認可能なタッチ スクリーンで MixPre II ユーザー インターフェイスの操作が可能です。
6b: Slate Mic
*/** スイッチを使用して有効化できる内蔵スレート マイク。
7: 4-Pin Hirose DC Input
電源として 10 ～ 17 V の DC 電圧を受け入れます。 [ピン 4=+、ピン 1=-] 付属の XL-WPH3 で動作しま
す。
8: Battery Contacts
MixPre II 用に設計されたパワー スレッド アクセサリを使用できます。 付属の MX-8AA などの AA または Sony
L マウント電池からの電力供給が可能です。
