IPC I 1610AO-M Original Instructions Manual
  1. Manuals
  2. Brands
  3. IPC Manuals
  4. Pressure Washer
  5. 1610AO-M
  6. Original instructions manual

IPC I 1610AO-M Original Instructions Manual

Cold water power-jet cleaner
Hide thumbs Also See for I 1610AO-M:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 15

Quick Links

Download this manual
FDV
PW-C23 I 1610 AO-M Pluss
Art.nr.: 146065
EAN: 7050481460650
FÖR DE TUFFASTE ARBETSUPPGIFTERNA
PW-C23 modell 1610 AO-M Pluss är en av marknadens mest kraftfulla maskiner för enfasström.
Maskinen kan anslutas till ett standarduttag med 16 A C- eller D-säkring. Maskinen för dig som
fokuserar på kvalitet i kombination med styrka. Med 160 bar och 600 liter/timme lämpar sig den
här mycket kraftfulla högtryckstvätten för de allra tuffaste rengöringsuppgifterna. Den höga
vattenmängden innebär att modellen är oerhört effektiv. Förstklassig högtryckspump av mässing
med pumpöverdel av aluminium. Den har gummihandtag och hjul, vilket gör den enkel att
förflytta över alla ytor. Högtryckstvätten har gott om lagringsutrymme för utrustningen. Den
levereras med två integrerade tvättmedelstankar, mängder av justeringsmöjligheter och en robust
slangvinda med tryckmätare.
Teknisk data
Spänning:
230 /16A V-Amp
Vikt:
25 kg
Mått:
38 X 33 x 84 cm
Foma Norge AS

Advertisement

loading

Related Manuals for IPC I 1610AO-M

Summary of Contents for IPC I 1610AO-M

  • Page 1 PW-C23 I 1610 AO-M Pluss Art.nr.: 146065 EAN: 7050481460650 FÖR DE TUFFASTE ARBETSUPPGIFTERNA PW-C23 modell 1610 AO-M Pluss är en av marknadens mest kraftfulla maskiner för enfasström. Maskinen kan anslutas till ett standarduttag med 16 A C- eller D-säkring. Maskinen för dig som fokuserar på...
  • Page 2 Teknisk service Produsent: Importør: Foma Norge AS Org. Nr.: 915 740 243 Adresse: Regnbueveien 6, 1405 Langhus, Norge Telefon: 64 91 70 00 Epost: Post@foma.no Web: foma.no Avfallshåndtering Foma Norge AS...
  • Page 3 Standardutstyr Pistol PW-C23 Turbolans PW-C23 Multireglans PW-C23 Högtrycksslang PW- 1610 1610 C23 12 m Art. nr: IPPR40012 Art. nr: LCPR40079 Art. nr: LCPR40074 Art. nr: TBAP40108 Reservedeler Vridsats PW-C23 Art. nr: KTRI40448 Foma Norge AS...
  • Page 4 IDROPULITRICE A FREDDO AD ALTA PRESSIONE Istruzioni Originali PW-C23P HIDROLIMPIADORA EN FRÍO DE ALTA PRESIÓN Instrucciones Originales Mod. I 1508AO-M / I 1610AO-M LAVADORA A FRIO A ALTA PRESSÃO Instruções originais G155-C P - I 1508AO-M ΠΛΥΣΤΙΚΟ ΜΗΧΑΝΗΜΑ ΚΡΥΟΥ ΝΕΡΟΥ ΥΨΗΛΗΣ ΠΙΕΣΗΣ...
  • Page 5 Lire attentivement les instructions avant la première utilisation de l'appareil. Read the instructions for use carefully before putting the appliance into operation for the first time. Vor der ersten Inbetriebnahme des Geräts die Betriebsanleitung sorgfältig durchlesen. Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'apparecchiatura per la prima volta. Léanse atentamente las instrucciones de uso antes de poner en funcionamiento este equipo por primera vez.
  • Page 6 PW-C23P_cAVTB_testOTT_cod. 92067FT-PLDC94338.indb 3 16/08/12 16.41...
  • Page 7 Ø13 PW-C23P_cAVTB_testOTT_cod. 92067FT-PLDC94338.indb 4 16/08/12 16.41...
  • Page 8 PW-C23P_cAVTB_testOTT_cod. 92067FT-PLDC94338.indb 5 16/08/12 16.42...
  • Page 9 1 ÷ 25 m 25 ÷ 50 m Volt 3 x 1,5 mm 3 x 2,5 mm P = 0 PW-C23P_cAVTB_testOTT_cod. 92067FT-PLDC94338.indb 6 16/08/12 16.42...
  • Page 10 Français INSTRUCTIONS POUR LA SÉCURITÉ 2.2.2 BRANCHEZ l’appareil uniquement sur une source d’électricité appropriée et conforme aux normes L’appareil que vous venez d’acheter est un produit de très haut en vigueur. D ANGER DE CHOC ŸLECTRIQUE niveau technologique réalisé par l’une des entreprises européennes les plus expertes en la fabrication de pompes à...
  • Page 11 Français Il est interdit de modifier l’appareil ; toute modification entraîne INFORMATIONS GÉNÉRALES FIG.1 l’invalidation de la déclaration de conformité et exonère le fabricant Utilisation du manuel de toute responsabilité civile et pénale. Ce manuel fait partie intégrante de l’appareil, le conserver pour Parties principales des consultations futures.
  • Page 12 Français Arrêt 5.4.2 Raccordement au réseau d’alimentation en eau public L’appareil ne peut être raccordé directement au réseau 1) Mettre le dispositif de mise en marche en pos. (OFF/0). public de distribution de l’ e au potable que si, dans la tuyau- 2) Ouvrir le pistolet et décharger la pression à...
  • Page 13 Français ANOMALIES DE FONCTIONNEMENT Anomalies Causes probables Solutions Buse usée Remplacer la buse Filtre de l’eau sale Nettoyer le filtre (L) (fig.5) Alimentation en eau insuffisante Ouvrir complètement le robinet La pompe n’atteint pas la pression Aspiration d’air Contrôler les raccords prescrite Éteindre l’appareil et actionner le pistolet jusqu’à...
  • Page 14 PW-C23P Mod. I 1508AO-M / I 1610AO-M M. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Personne autorisée à constituer le Dossier technique. IP CLEANING S.p.A. – Bureau d’études / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy...
  • Page 15 English SAFETY INSTRUCTIONS The appliance may cause network noise DURING startup. The appliance you have purchased is a technologically advanced product designed by one of the leading European manufacturers of high pressure pumps. To obtain the best performance from your provide additional protection for the operator (30 mA).
  • Page 16 English Main components GENERAL INFORMATION FIG.1 B1 Adjustable spray nozzle Use of the manual B2 Lance This manual forms an integral part of the appliance and should be B3 Gun with safety catch kept for future reference. Please read it carefully before installing/ B4 Power supply cable with plug using the unit.
  • Page 17 English Stopping the appliance 5.4.2 Connection to the mains water supply The appliance can be connected directly to the mains 1) Set the starter device switch on (OFF/0). drinking water supply only if the supply hose is fitted with 2) Depress the gun trigger and discharge the residual pressure a backflow preventer valve as per current regulations in inside the hoses.
  • Page 18 English TROUBLESHOOTING Problem Possible causes Remedy Nozzle worn Replace nozzle Water filter fouled Clean filter (L) (fig.5) Water supply pressure low Turn on water supply tap fully Air being sucked into system Check tightness of hose fittings Pump does not reach working Switch off the appliance and keep depressing and releas- pressure ing the gun trigger until the water comes out in a steady...
  • Page 19 PW-C23P Mod. I 1508AO-M / I 1610AO-M dott. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Person authorised to create the Technical File. IP CLEANING S.p.A. – U cio tecnico / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro VE Italy...
  • Page 20 Deutsch SICHERHEITSANWEISUNGEN 2.2.2 Das Gerät ausschließlich an eine geeignete und vorschriftsmäßige Stromquelle ANSCHLIESSEN. Bei dem von Ihnen erworbenen Produkt handelt es sich um TROMSCHLAGGEFAHR ein hochtechnisiertes Gerät eines der europaweit erfahrensten Hersteller von Hochdruckpumpen. Die optimale Nutzung der In der ANLAUFPHASE kann die Maschine Netzstörungen Geräteleistungen setzt die Kenntnis und Befolgung der nachste- verursachen.
  • Page 21 Deutsch Es ist verboten, anderes als das für das jeweilige Modell bestimmte ALLGEMEINE INFORMATIONEN ABB. 1 Originalzubehör zu verwenden. Gebrauch des Handbuchs Es ist verboten, am Gerät Änderungen vorzunehmen. Unbefugte Dieses Handbuch ist Bestandteil des Geräts. Es muss sorgfältig aufbe- Änderungen führen zum Erlöschen der Konformitätserklärung und befrei- wahrt werden, damit es auch künftig zu Rate gezogen werden kann.
  • Page 22 Deutsch Um Schäden am Gerät zu vermeiden, darf man es nicht trocken lau- 5.4.1 Anschlussstutzen fen lassen oder den Wasserstrahl bei eingeschaltetem Gerät länger ● Wasserauslass (OUTLET) als 10 Minuten unterbrechen (bei Modellen ohne TSS-Vorrichtung). ■ Wassereinlauf mit Filter (INLET) Ausschalten 5.4.2 Anschluss an die Wasserleitung...
  • Page 23 Deutsch INFORMATIONEN ZU BETRIEBSSTÖRUNGEN Fehlfunktionen Wahrscheinliche Ursachen Abhilfe Düse abgenutzt Düse ersetzen Wasserfilter verschmutzt Filter (L) reinigen (Abb. 5) Wasserhahn ganz öffnen Wasserzulauf ungenügend Es wird Luft angesaugt Pumpe erreicht vorgeschriebenen Anschlüsse überprüfen Druck nicht Gerät abschalten und Pistole betätigen, bis ein kontinuierlicher Luft in der Pumpe Wasserstrahl austritt.
  • Page 24 PW-C23P Mod. I 1508AO-M / I 1610AO-M Dr. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Zur Erstellung der technischen Unterlagen befugte Person. IP CLEANING S.p.A. – Technische Abteilung / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy Summaga di Portogruaro, 01.06.2012...
  • Page 25 Italiano ISTRUZIONI PER LA SICUREZZA 2.2.2 ALLACCIARE la macchina soltanto ad una sorgente di elettricità idonea e conforme alle normative La macchina da Voi acquistata è un prodotto ad alto contenuto tec- vigenti. P ERICOLO DI SHOCK ELETTRICO nologico realizzato da una delle più esperte ditte europee di pompe per alta pressione.
  • Page 26 Italiano Parti principali INFORMAZIONI GENERALI FIG.1 B1 Testina regolabile Uso del manuale B2 Lancia Il presente manuale è parte integrante della macchina; conservare B3 Pistola con sicura per future consultazioni. Leggere attentamente prima dell’installa- B4 Cavo elettrico con spina zione/uso. In caso di passaggi di proprietà il cedente ha l’obbligo di B5 Tubo alta pressione consegnare il manuale al nuovo proprietario.
  • Page 27 Italiano Arresto 5.4.2 Collegamento alla rete idrica pubblica La macchina può essere collegata direttamente alla rete 1) Mettere il dispositivo di avviamento in pos. (OFF/0). pubblica di distribuzione dell’acqua potabile solamente se 2) Aprire la pistola e scaricare la pressione all’interno delle tubazioni. nella tubazione di alimentazione è...
  • Page 28 Italiano INFORMAZIONI SUI GUASTI Inconvenienti Probabili cause Rimedi Ugello usurato Sostituire ugello Filtro acqua sporco Pulire il filtro (L) (fig.5) Alimentazione insufficiente acqua Aprire completamente il rubinetto La pompa non raggiunge la pres- Aspirazione d'aria Controllare i raccordi sione prescritta Spegnere la macchina ed azionare la pistola fino alla Aria nella pompa fuoriuscita di un getto continuo.
  • Page 29 PW-C23P Mod. I 1508AO-M / I 1610AO-M dott. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Persona autorizzata a costruire il Fascicolo Tecnico. IP CLEANING S.p.A. – U cio tecnico / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy...
  • Page 30 Español INSTRUCCIONES SOBRE SEGURIDAD 2.2.2 CONECTAR la máquina únicamente a una fuente de electricidad adecuada y conforme según La máquina que usted ha comprado presenta un elevado nivel lo establecido por las normas vigentes. P ELIGRO DE SUFRIR SHOCK tecnológico, está fabricada por una de las empresas europeas con ELŸCTRICO mayor experiencia en el sector de las bombas de alta presión.
  • Page 31 Español Partes principales INFORMACIONES DE CARÁCTER GENERAL FIG. 1 B1 Cabezal regulable Uso del manual B2 Lanza El presente manual es parte integrante de la máquina, por lo que deberá B3 Pistola con seguro conservarse para futuras consultas. Es indispensable leerlo atentamente B4 Cable eléctrico con enchufe antes de la instalación/uso.
  • Page 32 Español mentación se instala un dispositivo antirretorno con vaciado Parada conforme con lo dispuesto por las normas vigentes. Controlar 1) Disponer el dispositivo de arranque en pos. (OFF/0). que la sección del tubo sea de al menos Ø 13 mm y que el 2) Abrir la pistola y descargar la presión en el interior de las tuberías.
  • Page 33 Español INFORMACIONES SOBRE AVERÍAS Inconvenientes Probables causas Remedios Boquilla desgastada Sustituir la boquilla Filtro agua sucio Limpiar el filtro (L) (fig. 5) Alimentación agua insuficiente Abrir por completo el grifo La bomba no alcanza la presión Aspiración de aire Controlar los racores prescrita Apagar la máquina y accionar la pistola hasta obtener la salida Aire en la bomba...
  • Page 34 PW-C23P Mod. I 1508AO-M / I 1610AO-M Dr. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Persona autorizada para preparar el fascículo técnico. IP CLEANING S.p.A. – O cina técnica / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italiy Summaga di Portogruaro, 01/06/2012 GARANTÍA...
  • Page 35 Português INSTRUÇÕES PARA A SEGURANÇA 2.2.2 LIGUE a máquina somente com uma fonte de electricidade adequada e em conformidade com A máquina que adquiriu é um produto de alto conteúdo tecnológi- as normas vigentes. P ERIGO DE CHOQUE ELŸCTRICO co realizado por uma das empresas europeias mais especializadas em bombas para alta pressão.
  • Page 36 Português Partes principais INFORMAÇÕES GERAIS FIG.1 B1 Ponteira regulável Uso do manual B2 Lança O presente manual faz parte integrante da máquina e deve ser guar- B3 Pistola com dispositivo de segurança dado para toda futura consulta. Leia-o atentamente antes de instalar/ B4 Cabo eléctrico com tomada usar o aparelho.
  • Page 37 Português Paragem 5.4.2 Ligação à rede hídrica pública A máquina pode ser ligada directamente com a rede públi- 1) Ponha o dispositivo de arranque na pos. (OFF/0). ca de distribuição de água potável somente se na tubagem 2) Abra a pistola e descarregue a pressão presente no interior das de alimentação houver um dispositivo anti-refluxo com tubagens.
  • Page 38 Português INFORMAÇÕES SOBRE AS AVARIAS Soluções Problemas Causas prováveis Bico desgastado Substituir o bico Filtro de água sujo Limpar o filtro (L) (fig.5) Alimentação de água insuficiente Abrir completamente a torneira A bomba não alcança a pressão Aspiração de ar Controlar as juntas prescrita Desligar a máquina e accionar a pistola até...
  • Page 39 PW-C23P Mod. I 1508AO-M / I 1610AO-M Dr. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Pessoa autorizada a compilar o Processo Técnico. IP CLEANING S.p.A. – Departamento técnico / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy...
  • Page 40 Ελληνικά Ο∆ΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ 2.2.2 ΣΥΝΔΕΣΤΕ το μηχάνημα μόνο σε κατάλληλο δίκτυο ηλεκτροδότησης που συμμορφώνεται με Το μηχάνημα που αγοράσατε είναι ένα προϊόν εφοδιασμένο με τους ισχύοντες κανονισμούς. Κ ΎΏ ΫΎ Ό Ώ Ϊ ΏΆΫ Ώ ΉΎΈΨΪ ΠΎΉ Ϊ Χ υψηλής...
  • Page 41 Ελληνικά Κύρια μέρη ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΕΙΚ.1 B1 Ρυθμιζόμενη κεφαλή Χρήση του εγχειριδίου B2 Εκτοξευτήρας Το παρόν εγχειρίδιο αποτελεί αναπόσπαστο τμήμα του μηχανήματος, φυλάξτε B3 Πιστόλι με ασφάλεια το για μελλοντική αναφορά. Διαβάστε προσεκτικά πριν από την εγκατάσταση/ B4 Ηλεκτρικό καλώδιο με φις χρήση.
  • Page 42 Ελληνικά 5.4.2 Σύνδεση στο δίκτυο υδροδότησης 2) Ανοίξτε το πιστόλι και αδειάστε την πίεση από το εσωτερικό των σωληνώσεων. Το μηχάνημα μπορεί να συνδεθεί απευθείας στο δημόσιο δίκτυο υδροδότησης και διανομής πόσιμου νερού μόνο εφόσον 3) Βάλτε την ασφάλεια (D). στο...
  • Page 43 Ελληνικά ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΙΣ ΒΛΑΒΕΣ Προβλήματα Πιθανές αιτίες Διόρθωση Ακροφύσιο φθαρμένο Αντικαταστήστε το ακροφύσιο Βρώμικο φίλτρο νερού Καθαρίστε το φίλτρο (L) (εικ.5) Ανεπαρκής τροφοδοσία νερού Ανοίξτε εντελώς τη βάνα Η αντλία δεν φτάνει στην Αναρρόφηση αέρα Ελέγξτε τα ρακόρ προδιαγραφόμενη...
  • Page 44 δρ. Τζοβάννι Τσιάντσι Mod. I 1508AO-M / I 1610AO-M (Giovanni Cianci) G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Υπεύθυνος για την υλοποίηση του Τεχνικού Φακέλου. IP CLEANING S.p.A. – Τεχνικό Τμήμα / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy Summaga di Portogruaro, 01/06/2012 ΕΓΓΥΗΣΗ...
  • Page 45 Nederlands VEILIGHEIDSVOORSCHRIFTEN 2.2.2 machine uitsluitend worden AANGESLOTEN op een hiervoor geschikte De machine die u heeft aangeschaft is een product van hoog elektriciteitsvoorziening die overeenstemt met het geldende technologisch niveau, ontwikkeld door één van de meest ervaren normenstelsel. G EVAAR VOOR ELEKTRISCHE SCHOKKEN bedrijven in Europa op het gebied van hogedrukpompen.
  • Page 46 Nederlands Het gebruik van niet-originele en niet specifiek voor dit model bestemde ALGEMENE INFORMATIE FIG.1 onderdelen is verboden. Gebruik van de handleiding Het is verboden om wijzigingen op de machine aan te brengen; even- Deze handleiding is een geïntegreerd onderdeel van de machine en tuele wijzigingen zullen de Verklaring van Overeenstemming doen dient te worden bewaard om ook later te kunnen worden geraadpleegd.
  • Page 47 Nederlands Om schade aan de machine te voorkomen moet u een droog gebruik ■ Waterinlaat met filter (INLET) ervan vermijden en, bij een draaiende machine, de waterstraal nooit lan- 5.4.2 Aansluiting op het openbare waterleidingnet ger dan 10 minuten onderbreken (bij de modellen zonder TSS inrichting). De machine mag alleen dan rechtstreeks op het openbare drink- Stoppen waterleidingnet worden aangesloten als er in de toevoerleiding...
  • Page 48 Nederlands STORINGEN OPLOSSEN Problemen Mogelijke oorzaken Oplossingen Mondstuk versleten Vervang het mondstuk Waterfilter vies Reinig filter (L) (fig.5) Onvoldoende watertoevoer Draai de kraan volledig open De pomp bereikt de voorgeschreven Er wordt lucht aangezogen Controleer de verbindingen druk niet Schakel de machine uit en gebruik het pistool tot de straal Er is lucht in de pomp ononderbroken is.
  • Page 49 PW-C23P Mod. I 1508AO-M / I 1610AO-M dott. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M De persoon die gemachtigd is om de technisch documentatie op te stellen. IP CLEANING S.p.A. – Technische afdeling / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy...
  • Page 50 Dansk SIKKERHEDSREGLER Maskinen kan skabe spændingsforstyrrelser I FORBINDELSE MED START. Den maskine, De har købt, er et teknologisk avanceret produkt, der er fremstillet af en af Europas førende fabrikanter af højtrykspum- per. For at opnå den optimale ydelse bedes De læse denne bro- beskyttelse for operatøren (30 mA).
  • Page 51 Dansk Hovedkomponenter GENERELLE OPLYSNINGER FIG. 1 B1 Justerbar strålespids Brug af vejledningen B2 Lanse Denne vejledning udgør en vigtig del af maskinens udstyr og skal B3 Pistol med sikkerhedsgreb opbevares til senere brug. Læs vejledningen omhyggeligt inden B4 Ledning med stik installation og brug.
  • Page 52 Dansk Genstart Kontrollér, at slangen er forstærket og har en diameter 1) Løsn sikkerhedsgrebet (D). på min. 13 mm. 2) Åben pistolen og fjern luften fra slangerne. JUSTERINGER FIG. 3 3) Indstil startanordningen i pos. (1 ON). Justering af strålespids (hvis dette er muligt) Opbevaring Drej den justerbare strålespids (E) for at justere vandstrålen.
  • Page 53 Dansk FEJLFINDING Mulig årsag Forslag Problem Den roterende dyse er slidt. Udskift den roterende dyse. Vandfilteret er snavset. Rens filteret (L) (fig. 5). Åben vandhanen helt. Vandforsyningen er utilstrækkelig. Der suges luft ind i systemet. Kontrollér forsyningskoblingerne. Pumpen kører ikke med det fore- skrevne tryk.
  • Page 54 Model: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Navn og adresse på den person, der har bemyndigelse til at udarbejde det tekniske dossier. IP CLEANING S.p.A. – Teknisk afd. / Technical Dep.
  • Page 55 Norsk SIKKERHETSREGLER For modellene uten støpsel må installasjonen utføres av kvalifisert Maskinen du har anskaffet, er et teknologisk avansert produkt kon- personale. struert av en av Europas ledende fabrikanter av høytrykkspumper. Bruk kun godkjente skjøteledninger med et egnet tverrsnitt. For å oppnå best mulig resultat med maskinen din bør du lese 2.2.3 denne bruksanvisningen grundig og følge instruksjonene hver gang du bruker maskinen.
  • Page 56 Norsk 4.4.1 Tilbehør (hvis følger med leveringen - se fig. 1) GENERELL INFORMASJON FIG. 1 C1 Verktøy for rengjøring av sprøytedyse Hvordan bruke håndboken C2 Høytrykkssett med rotordyse Denne håndboken utgjør en viktig del av maskinen og må tas C3 Håndtak godt vare på...
  • Page 57 Norsk Justering av vaskemiddel (for modeller som er utstyrt med 4) Slipp ut resttrykket ved å presse inn pistolhåndtaket inntil det ikke lenger kommer vann ut av sprøytedysen. denne muligheten) 5) Tøm og vask vaskemiddeltanken etter bruk. Vask tanken med Drei på...
  • Page 58 Norsk FEILSØKING Mulige årsaker Løsninger Problem Slitt rotordyse. Skift ut rotordysen. Tilsmusset vannfilter. Rengjør filteret (L) (fig. 5). Åpne vannkranen helt. For lavt vanntrykk. Luft suges inn i systemet. Sjekk at slangekoplingene er tette. Pumpen virker ikke ved foreskre- vet trykk. Slå...
  • Page 59 KALDTVANNSHØYTRYKKSSPYLER Modell: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Person som er autorisert til å utarbeide teknisk dossier. IP CLEANING S.p.A. – Teknisk avd. / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy...
  • Page 60 Suomi TURVAOHJEET lisäsuojan. Hankkimasi kone on tekniikaltaan korkeatasoinen tuote, jonka Ellei mallissa ole pistotulppaa, sen saa asentaa ainoastaan on suunnitellut yksi Euroopan johtava painepesurien valmistaja. ammattitaitoinen henkilö. Jotta saat parhaan hyödyn laitteestasi, lue tämä kirjanen huolel- Käytä ainoastaan valtuutettuja jatkojohtoja, joiden johdinläpimitta lisesti ja noudata siinä...
  • Page 61 Suomi 4.4.1 Varusteet (jos sisältyvät pakkaukseen - ks. kuva 1). YLEISET OHJEET KUVA 1 C1 Suuttimen puhdistustyökalu Käyttöoppaan käyttö C2 Pyörivä suutinsarja Käyttöopas kuuluu tärkeänä osana koneen varusteisiin ja se on C3 Kahva säilytettävä huolellisesti tulevaa käyttöä varten. Lue se huolellisesti C4 Harja ennen asennusta ja käyttöä.
  • Page 62 Suomi Pesuaineen säätö (jos käytössä) säiliön pesuun puhdasta vettä, älä pesuainetta. Säädä pesuaineen määrä säätimestä (F). 6) Aseta pesupistoolin turvakatkaisin (D). Pesuaineen täyttö ja käyttö Pesuaineen syötön säätö Aseta säädettävä (E) suutin " " -asentoon syöttääksesi pesuainetta Pesuaine tulee syöttää säädettävä suutin " "...
  • Page 63 Suomi VIANETSINTÄ Vika Mahdollinen syy Korjaus Pyörivä suutin kulunut. Vaihda pyörivä suutin. Vedensuodatin likainen. Puhdista suodatin (L) (kuva 5). Veden syöttöpaine liian alhainen. Avaa vesihana kokonaan. Pumppu ei tuota määriteltyä Ilmaa pääsee järjestelmään. Tarkista liitokset. painetta. Pysäytä kone ja laske pesupistoolista vettä, kunnes vesi Pumpussa ilmaa.
  • Page 64 KYLMÄVESIPAINEPESURI Malli: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Teknisen tiedoston laatijaksi valtuutettu henkilö. IP CLEANING S.p.A. – Tekninen osasto / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy Summaga di Portogruaro, 01/06/2012 - virheellinen tai sopimaton käyttö, laiminlyönti,...
  • Page 65 Svenska SÄKERHETSBESTÄMMELSER Maskinen kan orsaka nätstörningar I SAMBAND MED Maskinen som du har anskaffat är en tekniskt högklassig produkt, START. vilken är konstruerad av en av Europas ledande pumptillverkare. För att få den bästa nyttan av din maskin, läs noggrant dessa rader och skydd.
  • Page 66 Svenska B3 Tvättpistol med spärr ALLMÄN INFORMATION FIG. 1 B4 Elkabel med stickkontakt Användning av bruksanvisningen B5 Högtrycksslang Denna bruksanvisning är en viktig del av maskinen och ska sparas B6 Behållare för rengöringsmedel (om denna finns) för framtida konsultation. Läs igenom bruksanvisningen före instal- 4.4.1 Tillbehör (om de medföljer vid leveransen - se fig.
  • Page 67 Svenska Återstart til med tömningsmöjlighet enligt gällande standarder. Kontrollera att slangens diameter är minst 13 mm och att 1) Frigör spärren (D). den är förstärkt. 2) Öppna tvättpistolen och släpp ut luften i rörledningen. 3) Placera startanordningen i läge (1 ON). INSTÄLLNING FIG.
  • Page 68 Svenska FELSÖKNING Åtgärd Orsak Det roterande munstycket är slitet. Byt ut det roterande munstycket. Vattenfiltret är smutsigt. Rengör filtret (L) (fig. 5). Inloppstrycket är för lågt. Öppna vattenkranen helt. Pumpen arbetar inte med inställt Luft läcker in i systemet. Kontrollera kopplingarna. tryck.
  • Page 69 HÖGTRYCKSTVÄTT FÖR KALLVATTEN Modell: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Person behörig att skapa den tekniska len. IP CLEANING S.p.A. – Tekniska avdelningen / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy...
  • Page 70 Čeština BEZPEČNOSTNÍ POKYNY Přístroj MŮŽE BÝT PŘIPOJEN POUZE k 2.2.2 odpovídajícímu zdroji napájení, který je v souladu Přístroj, který jste si právě zakoupili, je technologicky moderní se všemi platnými předpisovými požadavky. H Ý Ý NEBEZPEĴ ÊRAZU výrobek, zkonstruovaný předním evropským výrobcem ELEKTRICKÝM PROUDEM vysokotlakých čerpadel.
  • Page 71 Čeština Hlavní součásti přístroje VŠEOBECNÉ INFORMACE OBR. 1 B1 Nastavitelná rozstřikovací tryska Využití příručky B2 Trubka Tato příručka tvoří nedílnou součást přístroje a měli byste si ji uchovat B3 Stříkací pistole s bezpečnostní západkou pro budoucí potřebu. Před instalováním/použitím přístroje si ji B4 Napájecí...
  • Page 72 Čeština Připojení přístroje k hlavnímu vodovodnímu potrubí Vypnutí přístroje 5.4.2 Přístroj je možné připojit přímo k vodovodnímu potrubí 1) Otočte spínačem startéru do polohy (OFF/0). s pitnou vodou pouze v případě, že přívodní hadice je 2) Stiskněte spoušť stříkací pistole a uvolněte zbytkový tlak uvnitř opatřena zpětným ochranným ventilem, na základě...
  • Page 73 Čeština ŘEŠENÍ PROBLÉMŮ Problém Pravděpodobná příčina Náprava Tryska je opotřebovaná Vyměňte trysku Znečištěný vodní filtr Vyčistěte filtr (L) (obr. 5) Nízký tlak přívodu vody Zcela otevřete kohout přívodu vody Do systému je nasáván vzduch Zkontrolujte utěsnění spojek hadic Čerpadlo nedosahuje pracovního Vypněte přístroj a střídavě...
  • Page 74 STUDENOVODNÍ VYSOKOTLAKÝ ČISTIČ Model: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Osoba oprávněná vytvářet technický soubor. IP CLEANING S.p.A. – Technické oddělení / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy Summaga di Portogruaro, 01/06/2012 ZÁRUKA...
  • Page 75 Polski INSTRUKCJE BEZPIECZEŃSTWA 2.2.2 Urządzenie MOŻNA PODŁĄCZAĆ TYLKO do odpowiedniego źródła zasilania zgodnie z Zakupione urządzenie to zaawansowany technologicznie produkt obowiązującymi przepisami. R YZYKO PORAŻENIA PRĪ DEM zaprojektowany przez jednego z wiodących w Europie producentów pomp wysokociśnieniowych. Aby osiągnąć najlepsze efekty podczas PODCZAS uruchomienia urządzenie może spowodować...
  • Page 76 Polski Główne elementy INFORMACJE OGÓLNE RYS.1 B1 Regulowana dysza rozpylająca Korzystanie z podręcznika B2 Lanca Niniejszy podręcznik stanowi integralną część niniejszego urządzenia i B3 Pistolet z zatrzaskiem bezpieczeństwa powinien być trzymany w bezpiecznym miejscu w celu konsultacji. Należy B4 Przewód zasilający z wtyczką zapoznać...
  • Page 77 Polski 5.4.2 Podłączenie do punktu ujęcia wody Zatrzymywanie urządzenia Urządzenie można podłączyć bezpośrednio do ujęcia 1) Ustawić przełącznik startera w pozycji (OFF/0). wody pitnej pod warunkiem, że wąż wyposażony jest w 2) Nacisnąć spust pistoletu i zlikwidować ciśnienie szczątkowe w wężach. zawór zwrotny zapobiegający cofaniu się...
  • Page 78 Polski ROZWIĄZYWANIE PROBLEMÓW Problem Możliwe przyczyny Rozwiązanie Zużyta dysza Wymienić dyszę Zanieczyszczony filtr wody Wyczyść filtr (L) (rys. 5) Niskie ciśnienie dopływu wody Otworzyć całkowicie zawór ujęcia wody Zasysanie powietrza do systemu Sprawdzić szczelność złączek węża Pompa nie osiąga ciśnienia roboczego Wyłączyć...
  • Page 79 PW-C23P Mod. I 1508AO-M / I 1610AO-M dott. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Osoba upoważniona do sporządzania Dokumentacji Technicznej. IP CLEANING S.p.A. – Dział Techniczny / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) ITALY Summaga di Portogruaro, 01.06.2012...
  • Page 80 Slovenščina VARNOSTNA NAVODILA Naprava lahko MED zagonom povzroči motnje v Naprava, ki ste jo kupili, je tehnološko napreden izdelek, ki ga je omrežju. zasnoval eden od vodilnih evropskih proizvajalcev visokotlačnih črpalk. Za najboljšo učinkovitost naprave pozorno preberite dodatno zaščito uporabnika (30 mA). to knjižico in sledite navodilom ob sleherni uporabi naprave.
  • Page 81 Slovenščina B1 Prilagodljiv pršilni cevni nastavek SPLOŠNE INFORMACIJE SLIKA 1 B2 Cevni podaljšek Uporaba navodil za uporabo B3 Pištola z varnostnim zapahom Ta navodila so sestavni del te naprave, zato jih shranite za rabo v B4 Napajalni kabel z vtičem prihodnje.
  • Page 82 Slovenščina Napravo priključite neposredno na omrežje s pitno Izklop naprave vodo samo, če je dovodna cev opremljena z ventilom 1) Stikalo obrnite v položaj (OFF/0). za preprečitev nasprotnega dotoka vode v skladu z 2) Pritisnite sprožilec pištole in sprostite preostali pritisk v ceveh. veljavnimi predpisi.
  • Page 83 Slovenščina ODPRAVLJANJE TEŽAV Težava Mogoči vzroki Odprava Obrabljen cevni nastavek Zamenjajte cevni nastavek Umazan vodni filter Očistite filter (L) (slika 5) Nizek pritisk dovoda vode Popolnoma odprite dovodno pipo V sistem vsesan zrak Preverite trdnost namestitve cevi Črpalka ne doseže delovnega Izklopite napravo in pritiskajte ter sproščajte sprožilec pritiska Zrak v črpalki...
  • Page 84 HLADNOVODNI ČISTILNIK Z RAZPRŠILNO CEVJO POWER-JET Model: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M g. Giovanni Cianci Oseba, pooblaščena za pripravo tehničnega dokumenta. IP CLEANING S.p.A. – Tehnični oddelek / Technical Dep.
  • Page 85 Slovensky BEZPEČNOSTNÉ POKYNY 2.2.2 Zariadenie MUSÍ BYŤ PRIPOJENÉ k vhodnému zdroju elektrickej energie v súlade s platnými Zariadenie, ktoré ste si zakúpili, je technologicky pokrokovým predpismi. N EBEZPEĴENSTVO ÊRAZU ELEKTRICKÝM PRÊDOM produktom od jedného z popredných európskych výrobcov vysokotlakových čerpadiel. Ak chcete dosiahnuť najlepší výkon Zariadenie môže POČAS spúšťania spôsobiť...
  • Page 86 Slovensky Hlavné časti VŠEOBECNÉ INFORMÁCIE OBR. 1 B1 Nastaviteľná rozprašovacia tryska Použitie návodu B2 Bodec Tento návod tvorí súčasť tvorí súčasť zariadenia a mali by ste si B3 Pištoľ s bezpečnostnou poistkou ho ponechať pre prípad potreby v budúcnosti. Pred inštaláciou/ B4 Napájací...
  • Page 87 Slovensky Opätovné spustenie INFORMÁCIE O NASTAVENÍ OBR. 3 1) Uvoľnite bezpečnostnú poistku (D). Nastavenie rozprašovacej trysky (pre modely s touto 2) Zatlačte spúšť pištole a uvoľnite zvyšný vzduch v hadiciach. funkciou) 3) Prepnite štartovacie zariadenie do polohy (ON/1). Prúd vody sa reguluje nastavením trysky (E). Skladovanie Nastavenie čistiaceho prostriedku (pre modely s touto 1) Vypnite zariadenie (OFF/0).
  • Page 88 Slovensky RIEŠENIE PROBLÉMOV Problém Možné príčiny Riešenie Opotrebovaná tryska Vymeňte trysku Zanesený vodný filter Vyčistite filter (L) (obr. 5) Nízky tlak privádzanej vody Naplno otvorte ventil prívodu vody Vzduch v systéme Skontrolujte pevnosť utesnenia hadíc Čerpadlo nedosahuje pracovný Vypnite zariadenie a naďalej stláčajte a uvoľňujte spúšť tlak Vzduch v čerpadle pištole, kým voda nevyteká...
  • Page 89 STUDENOVODNÝ VYSOKOTLAKOVÝ ČISTIČ Model: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Osoba oprávnená na vytvorenie technickej dokumentácie. IP CLEANING S.p.A. – technické odd. / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy Summaga di Portogruaro, 1.6.2012...
  • Page 90 Lietuviškai SAUGOS INSTRUKCIJOS 2.2.2 Įrenginį galima PRIJUNGTI TIKTAI prie tinkamo maitinimo šaltinio, atitinkančio visus taikomus Įrenginys, kurį jūs įsigijote, yra pažangios technologijos produktas, reikalavimus. G ALIMA SUKELTI ELEKTROS SMȲGŚ kurį jums pristato viena iš pirmaujančių Europoje aukšto slėgio siurblių gamybos įmonių. Norėdami maksimaliai išnaudoti PALEIDŽIAMAS šis prietaisas gali sukelti triukšmą...
  • Page 91 Lietuviškai Pagrindiniai komponentai BENDROJI INFORMACIJA 1 PAV. B1 Reguliuojamo purškimo intensyvumo purkštukas Instrukcijos naudojimas B2 Strypas Ši instrukcija yra įrenginio pakuotės dalis, ją reikia išsaugoti, kad B3 Pistoletas su saugikliu prireikus galima būtų pasinaudoti ateityje. Prieš montuodami B4 Maitinimo kabelis su kištuku ir naudodami įrenginį, atidžiai ją...
  • Page 92 Lietuviškai Įrenginio išjungimas 5.4.2 Prijungimas prie pagrindinio vandens tiekimo rezervuaro Įrenginį tiesiogiai prie geriamo vandens tiekimo šaltinio 1) Nustatykite starterio jungiklį į padėtį (OFF/0 – išjungta). galima prijungti tik tuo atveju, jeigu tiekimo žarnoje 2) Nuspauskite pistoleto jungiklį ir išleiskite žarnose likusį slėgį. įtaisytas apsauginis atbulinis vožtuvas, reguliuojantis 3) Užfiksuokite apsauginį...
  • Page 93 Lietuviškai TRIKČIŲ DIAGNOSTIKA Problema Galimos priežastys Ką daryti Nusidėvėjo purkštukas Pakeiskite purkštuką Užsikimšo vandens filtras Išplaukite filtrą (L) (5 pav.) Žemas tiekiamo vandens slėgis Iki galo atsukite vandens čiaupą Į sistemą traukiama oro Patikrinkite žarnos guolių priveržimus Siurblys nepasiekia darbinio slėgio Išjunkite įrenginį, pakaitomis nuspauskite ir atleiskite pistoleto Siurblyje yra oro mygtuką, kol vanduo ims tekėti tolydžia srove.
  • Page 94 ŠALTO VANDENS SRAUTO VALYTUVAS Modelis: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Dr. Giovanni Cianci Techninius dokumentus kurti įgaliotas asmuo. IP CLEANING S.p.A. –Techninis skyrius. / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy...
  • Page 95 Български 2.2.2 Уредът ДА СЕ ВКЛЮЧВА САМО към подходящо ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ електрозахранване в съответствие с всички Уредът, който сте закупили, представлява продукт с авангардна действащи нормативни изисквания. О Ы ЯЫ П СН О СТ О Т Ћ Р С технология, проектиран...
  • Page 96 Български Главни компоненти ОБЩИ СВЕДЕНИЯ ФИГ. 1 B1 Регулируем накрайник с дюза Използване на ръководството B2 Удължителна тръба Настоящото ръководство представлява неделима част от уреда и трябва B3 Пистолет с предпазител да се пази за бъдещи справки. Прочетете го внимателно, преди да B4 Захранващ...
  • Page 97 Български снабден с клапан за спиране на обратния поток, в съответствие Рестартиране с действащата нормативна уредба. Маркучът трябва да е с 1) Освободете предпазителя (D). диаметър поне 13 мм и да е армиран. 2) Натиснете спусъка на пистолета и изпуснете останалия вътре в маркучите...
  • Page 98 Български ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Проблем Възможни причини Отстраняване Износен накрайник Заменете накрайника Неизправен воден филтър Почистете филтъра (L) на входа (фиг. 5) Ниско налягане на подаваната вода Отворете докрай крана за подаване на вода В системата се всмуква въздух Проверете непропускливостта на съединенията на маркучите Помпата...
  • Page 99 PW-C23P Mod. I 1508AO-M / I 1610AO-M dott. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Лице, упълномощено да състави техническото досие. IP CLEANING S.p.A. – Технически отдел / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) Italy Summaga di Portogruaro, 01.06.2012 г.
  • Page 100 Русский ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЯ: ВЫПОЛНИТЬ 2.2.1 Все токопроводящие части ДОЛЖНЫ БЫТЬ ЗАЩИЩЕНЫ Приобретенный вами прибор - это изделие с высоким от попадания воды. О Ы Ю Ы Ґ Ы содержанием технологии, изготовленное одной из самых П СН О СТ Ь К О РО Т К О О...
  • Page 101 Русский Основные части ОБЩИЕ СВЕДЕНИЯ РИС.1 B1 Регулируемая головка Пользование руководством B2 Удлинитель Руководство по ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ - это составная B3 Пистолет с предохранителем часть вашего прибора; сохраните его для пользования в будущем. Перед B4 Электрический шнур с вилкой установкой...
  • Page 102 Русский 5.4.2 Подключение к городской водопроводной сети Повторное включение Прибор может быть подключен непосредственно к городской 1) Снимите пистолет с предохранителя (D). водопроводной сети питьевой воды лишь только в том случае, если 2) Откройте пистолет и выпустите остаточный воздух из шлангов. на...
  • Page 103 Русский ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ Неисправность Возможная причина Способ устранения Износ форсунки Заменить форсунку Загрязнение фильтра воды Очистите фильтр (L) (рис. 5) Недостаточное питание водой Полностью открыть кран Насос не достигает установленного Всасывание воздуха Проверить соединения давления Выключить прибор и включить пистолет до получения Воздух...
  • Page 104 МОЕЧНАЯ МАШИНА НА ХОЛОДНОЙ ВОДЕ ВЫСОКОГО ДАВЛЕНИЯ Модель: PW-C23P Mod. I 1508AO-M / I 1610AO-M Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Джованни Чанчи Организация, получившая разрешение на разработку Технической документации. IP CLEANING S.p.A. – Проектное бюро / Technical Dep.
  • Page 105 Magyar BIZTONSÁGI ELŐÍRÁSOK A készüléket CSAK az érvényes szabványoknak 2.2.2 és előírásoknak megfelelő elektromos hálózathoz Az Ön által megvásárolt készülék Európa egyik vezető nagynyomású szabad csatlakoztatni. Á RAMÜTŸSVESZŸLY szivattyúkat készítő gyártója által tervezett, fejlett technológiájú termék. A lehető legjobb teljesítmény elérésének érdekében kérjük, A készülék indítás KÖZBEN hálózati zajt okozhat.
  • Page 106 Magyar Főbb részegységek ÁLTALÁNOS INFORMÁCIÓ 1. ÁBRA B1 Állítható porlasztó fúvóka A kézikönyv használata B2 Toldócső EZ A KÉZIKÖNYV a készülék szerves tartozéka, ezért azt a későbbi B3 Szórópisztoly biztonsági kapcsolóval használathoz gondosan meg kell őrizni. Olvassa át figyelmesen a B4 Tápkábel csatlakozódugóval kézikönyvet a készülék beüzemelése/használata előtt.
  • Page 107 Magyar 1) Állítsa a kapcsolót ( OFF/0 (KI)) állásba. 5.4.2 Csatlakozás a vízvezetékhez A készülék csak akkor csatlakoztatható közvetlenül az ivóvíz- 2) Nyomásmentesítse a tömlőket az elsütőbillentyű lenyomásával. hálózathoz, ha a tömlő az érvényben lévő előírásoknak 3) Kapcsolja be a biztonsági kapcsolót (D). megfelelően visszafolyás-gátló...
  • Page 108 Magyar HIBAKERESÉS ÉS ELHÁRÍTÁS Probléma Lehetséges okok Ellenintézkedés A fúvóka elhasználódott Cserélje ki a fúvókát A vízszűrő eldugult Tisztítsa meg a szűrőt (L) (5. ábra) A víznyomás alacsony Nyissa ki teljesen a csapot Levegő került a rendszerbe Ellenőrizze a tömlő csatlakozásainak tömítéseit A szivattyú...
  • Page 109 PW-C23P Mod. I 1508AO-M / I 1610AO-M dott. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M A műszaki dokumentáció kiállítására jogosult személy: IP CLEANING S.p.A. – műszaki rŽszleg / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro VE Olaszország Summaga di Portogruaro, 2012.06.01.
  • Page 110 Română INSTRUCŢIUNI DE SIGURANŢĂ Aparatul TREBUIE CONECTAT NUMAI la o sursă de 2.2.2 alimentare cu curent adecvată, în concordanţă cu Aparatul pe care l-aţi cumpărat este un produs avansat din punct toate reglementările în vigoare. P ERICOL DE ELECTROCUTARE de vedere tehnologic, proiectat de unul din producătorii de vârf din Europa de pompe de mare presiune.
  • Page 111 Română Părţile componente INFORMAŢII GENERALE FIG.1 B1 Duză de pulverizare ajustabilă Utilizarea manualului B2 Ţeavă Acest manual este parte integrantă a aparatului și trebuie păstrat pentru B3 Pistol cu dispozitiv de siguranţă consultarea pe viitor. Vă rugăm să-l citiţi cu atenţie înainte de a instala/ B4 Cablu de alimentare cu ștecher utiliza aparatul.
  • Page 112 Română supapă de reţinere în conformitate cu prevederile în vigoare. 2) Apăsaţi dispozitivul de deblocare a pistolului și eliminaţi presiunea Aveţi grijă ca furtunul să fie de cel puţin Ø 13 mm și să fie rigid. reziduală din interiorul furtunurilor. 3) Cuplaţi dispozitivul de siguranţă...
  • Page 113 Română REMEDIEREA DEFECŢIUNILOR Problemă Cauze posibile Remediere Duza este uzată Înlocuiţi duza Filtru de apă murdar Curăţaţi filtrul (L) (fig.5) Presiunea apei de alimentare este redusă Deschideţi robinetul de alimentare cu apă în întregime Este aspirat aer în sistem Verificaţi etanșeitatea fitingurilor furtunului Pompa nu ajunge la presiunea de lucru Opriţi aparatul și apăsaţi și eliberaţi dispozitivul de deblocare a Aer în interiorul pompei...
  • Page 114 ECHIPAMENT DE CURĂŢARE CU JET DE APĂ RECE SUB PRESIUNE RIDICATĂ Model: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Persoana autorizată să întocmească această Fișă Tehnică. IP CLEANING S.p.A. – Dep. Tehnic. / Technical Dep.
  • Page 115 Türkçe EMNİYET BİLGİLERİ 2.2.2 Mak ney sadece elver şl ve yürürlükte olan yönetmel klere uygun b r elektr k kaynağına Satın almış olduğunuz yüksek basınçlı mak ne, yüksek basınç BAĞLAYIN. ELEKTRİK ŞOKU TEHLİKESİ pompaları hususunda Avrupa’nın en uzman f rmalarından b r tarafından gerçekleşt r lm ş, yüksek teknoloj çer kl b r üründür.
  • Page 116 Türkçe Ana parçalar GENEL BİLGİLER RES.1 B1 Ayarlanabilir kafa Kılavuzun kullanımı B2 Nozül İşbu kılavuz makinenin temizleyicinin tamamlayıcı kısmıdır, gelecekteki B3 Emniyet mandallı tabanca danışmalar için kılavuzu saklayınız. Kurmadan/kullanmadan önce B4 Fişli elektrik kablosu dikkatlice okuyunuz. El değiştirme durumunda, devredenin, kullanım B5 Yüksek basınç...
  • Page 117 Türkçe Durma 5.4.2 Kamu su şebekesine bağlantı 1) Çalıştırma mekanizmasını, (OFF/0) pozisyonuna getirin. Makine, sadece besleme borusuna yürürlükteki normlara uygun boşaltmalı akım önleme düzeni monte edilmiş 2) Tabancayı açın ve boruların içindeki basıncı boşaltın. ise, direkt olarak içme suyu dağıtım kamu şebekesine 3) Emniyet mandalını...
  • Page 118 Türkçe ARIZALAR HAKKINDA BİLGİLER Problemler Olası nedenler Çözümler Meme aşınmış Memeyi değiştirin Su filtresi kirli Filtreyi (L) temizleyiniz (res.5) Su beslemesi yetersiz Musluğu tamamen açın Pompa öngörülen basınca Hava emmesi Rakorları kontrol edin ulaşmıyor Makineyi kapatın ve sürekli bir püskürtme çıkışı oluşana Pompada hava kadar tabancayı...
  • Page 119 Mod. I 1508AO-M / I 1610AO-M Doktor G ovann C anc G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Tekn k Fas külü oluşturmak ç n yetk l k ş . IP CLEANING S.p.A. – Tekn k Büro / Techn cal Dep.
  • Page 120 Hrvatski SIGURNOSNE UPUTE 2.2.2 Uređaj MORA BITI SPOJEN SAMO na ispravan izvor električne energije u skladu s propisima. O PASNOST Uređaj koji ste nabavili je proizvod dizajniran prema najnovijim OD STRUJNOG UDARA tehnološkim zahtjevima vodećih europskih proizvođača visokotlačnih pumpi. Za postizanje optimalnog rada vašeg uređaja, Uređaj može izazvati šumove u mreži TIJEKOM pozorno pročitajte ovu brošuru i slijedite navedene upute pri pokretanja.
  • Page 121 Hrvatski Glavne komponente OPĆE INFORMACIJE SLIKA 1 B1 Podesiva mlaznica za raspršivanje Korištenje priručnika B2 Bacač Ovaj priručnik je sastavni dio opreme uređaja, zadržite ga u slučaju B3 Pištolj sa sigurnosnim osiguračem da vam zatreba nekom drugom prilikom. Pročitajte ga pažljivo prije B4 Električni kabel s utikačem montiranja/korištenja uređaja.
  • Page 122 Hrvatski Zaustavljanje uređaja 5.4.2 Spajanje na dovod vode Uređaj može biti spojen direktno na glavni dovod pitke 1) Stavite prekidač u položaj (OFF/0). vode samo ako je dovodna cijev opremljena ventilom za 2) Pritiskom na okidač pištolja oslobodite preostali tlak iz cijevi. sprječavanje otjecanja u skladu sa zakonskim propisima 3) Aktivirajte osigurač...
  • Page 123 Hrvatski RJEŠAVANJE PROBLEMA Problem Mogući uzroci Rješenja Istrošena mlaznica Promijenite mlaznicu Filtar za vodu je zaprljan Očistite filtar (L) (slika 5) Tlak vode u dovodu je nizak Potpuno otvorite slavinu za dovod vode Usisavanje zraka u sustav Provjerite jesu li spojevi cijevi čvrsti Pumpa ne radi pod propisanim IIsključite uređaj i pritišćite i otpuštajte pištolj sve dok tlakom...
  • Page 124 PW-C23P Mod. I 1508AO-M / I 1610AO-M dott. Giovanni Cianci G155-CP- I 1508AO-M / G165-CP - I 1610AO-M Osoba ovlaštena za izradu tehničke dokumentacije. IP CLEANING S.p.A. – Tehnički odjel / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) ITALY Summaga di Portogruaro, 01.06.2012...
  • Page 125 Latviešu DROŠĪBAS NOTEIKUMI Ierīce tās palaides LAIKĀ var radīt elektriskā tīkla troksni. 1.1. Ierīce, kuru jūs esat iegādājies, ir jaunāko tehnoloģiju produkts, ko izstrādājis viens no Eiropas vadošajiem augstspiediena sūkņu ražotājiem. Lai nodrošinātu kvalitatīvu ierīces darbību, uzmanīgi operatoram nodrošina papildu aizsardzību (30 mA). izlasiet bukletu un ievērojiet norādījumus katrā...
  • Page 126 Latviešu Galvenās sastāvdaļas VISPĀRĒJĀ INFORMĀCIJA 1.ATTĒLS B1 Regulējams izsmidzināšanas uzgalis Rokasgrāmatas lietošana B2 Pūtes (injekcijas) aparāts Šī rokasgrāmata ir ierīces neatņemama sastāvdaļa, kas jāsaglabā B3 Sprausla ar drošības sajūgu visā ierīces lietošanas laikā. Lūdzam pirms vienības uzstādīšanas B4 Strāvas vads ar spraudni un lietošanas rūpīgi izlasīt rokasgrāmatu.
  • Page 127 Latviešu Ierīces izslēgšana 5.4.2 Pieslēgums ūdens padeves vadam Ierīci iespējams pieslēgt tieši dzeramā ūdens vadam 1) Pagrieziet slēdzi stāvoklī (OFF/0). tikai tad, ja padeves caurule aprīkota ar atpakaļplūsmas 2) Nospiediet sprauslas palaidēju un izlaidiet atlikušo spiedienu blokvārstu atbilstoši attiecīgajiem spēkā esošajiem no caurulēm.
  • Page 128 Latviešu TRAUCĒJUMMEKLĒŠANA Problēma Iespējamie cēloņi Risinājums Nolietojies uzgalis Nomainiet uzgali Aizsērējis ūdens filtrs Iztīriet filtru (L) (5. att.) Zems ūdens padeves spiediens Līdz galam ieslēdziet ūdens padeves tapu Sistēmā tiek iesūkts gaiss Pārbaudiet cauruļu savienojumu blīvējumu Sūkņa spiediens nesasniedz darba Izslēdziet ierīci un vairākas reizes atlaidiet un nospiediet spiediena līmeni Gaiss sūknī...
  • Page 129 AUKSTĀ ŪDENS AUGSTSPIEDIENA MAZGĀŠANAS IEKĀRTA Modelis: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Persona, kura pilnvarota izveidot produkta tehnisko lietu. IP CLEANING S.p.A. – Tehniskā nod. / Technical Dep.
  • Page 130 Eesti OHUTUSNÕUDED Seade võib KÄIVITAMISE AJAL põhjustada müra. Teie poolt ostetud seade on kõrgtehnoloogiline toode, mis on loodud ühe Euroopa juhtiva kõrgsurvepumpasid tootva firma poolt. Parima tulemuse saavutamiseks lugege tähelepanelikult (30 mA). käesolevat brošüüri ning sellega pestes järgige alati seadme Ilma korgita mudelid peab paigaldama kvalifitseeritud personal.
  • Page 131 Eesti Põhikomponendid ÜLDTEAVE JOONIS 1 B1 Reguleeritav pihustiotsik Kasutusjuhendi kasutamine B2 Püstolitoru pikendus Käesolev kasutusjuhend on seadme lahutamatu osa, hoidke see B3 Püstol koos turvakaitsega kindlasti alles! Enne seadme paigaldamist ning kasutamist lugege B4 Toitekaabel koos pistikuga juhend hoolikalt läbi. Seadme müümisel tuleb uuele omanikule B5 Kõrgsurvevoolik kaasa anda ka seadme juurde kuuluv kasutusjuhend.
  • Page 132 Eesti Hoiustamine REGULEERIMISTEAVE JOONIS 3 1) Lülitage seade välja (OFF/0). Pihustiotsiku reguleerimine (vastava funktsiooniga mudelite 2) Eemaldage pistik vooluvõrgust. puhul) 3) Sulgege veevõtukraan. Veejuga saab reguleerida otsiku (E) abil. 4) Vabastage püstolisse jäänud õhk, kuni ka otsik on veest tühi. Pesuaine juurdevool (vastava funktsiooniga mudelite puhul) 5) Tühjendage ja loputage pesuainepaak pärast töö...
  • Page 133 Eesti TÕRKEOTSING Probleem Võimalikud põhjused Kõrvaldamine Pihustiotsik on kulunud Paigaldage uus otsik Veefilter on ummistunud Puhastage filter (L) (joon. 5) Veevarustusallika surve on liiga madal Keerake veekraan lõpuni lahti Süsteemi on sattunud õhk Kontrollige vooliku ühendusi Pumbas puudub tööks vajalik Lülitage seade välja ning klõpsutage püstoli päästikut, surve Pumbas on õhk...
  • Page 134 KÜLMA VEE KÕRGSURVE PESUR Mudel: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Isik, kellel on volitused tehnilise faili koostamiseks. IP CLEANING S.p.A. – Tehniline osakond / Technical Dep. V.le Treviso, 63 – 30026 Portogruaro (VE) ITALY...
  • Page 135 Українська ІНСТРУКЦІЇ З БЕЗПЕКИ ПРАВИЛА „НЕОБХІДНО” 2.2.1 Усі електропровідники ПОВИННІ БУТИ ЗАХИЩЕНІ Придбаний Вами пристрій – це виріб високих технологій, від потрапляння струменю води. Н Ь Ы Ю розроблений однією з провідних європейських компаній - Е ЕЗ ПЕК К О РО Т К О О...
  • Page 136 Українська Основні компоненти ЗАГАЛЬНА ІНФОРМАЦІЯ МАЛ. 1 B1 Насадка-розпилювач з можливістю регулювання Використання посібника B2 Трубка Цей посібник невід’ємною частиною цього пристрою, тому зберігайте B3 Пістолет-розпилювач із запобіжником його для подальшого використання. Прочитайте його уважно перед B4 Кабель живлення із штепсельною вилкою тим, як...
  • Page 137 Українська 5.4.2 Під’єднання до подачі води з водопроводу Вимкнення пристрою Пристрій можна приєднати до водопроводу з питною водою 1) Встановіть пусковий перемикач у положення (OFF/0). лише у тому випадку, коли згідно чинних норм шланг подачі 2) Натисніть спусковий важіль пістолета-розпилювача, щоб скинути обладнано...
  • Page 138 Українська УСУНЕННЯ НЕСПРАВНОСТЕЙ Проблема Можливі причини Вирішення Зношена насадка-розпилювач Замінити насадку-розпилювач Забруднення фільтра води Почистіть фільтр (L) (мал. 5) Низький тиск подачі води Повністю відкрити кран подачі води Всмоктування повітря в систему Перевірити щільність під’єднання шлангів Насос не досягає рівня робочого тиску Вимкніть...
  • Page 139 МИЙКА ВИСОКОГО ТИСКУ ДЛЯ ХОЛОДНОЇ ВОДИ Модель: PW-C23P Mod. I 1508AO-M / I 1610AO-M G155-CP- I 1508AO-M / G165-CP - I 1610AO-M dott. Giovanni Cianci Ім’я та прізвище особи, відповідальної за випуск технічної документації. IP CLEANING S.p.A. – технічний відділ / Technical Dep.
  • Page 140 ✍ PW-C23P_cAVTB_testOTT_cod. 92067FT-PLDC94338.indb 137 16/08/12 16.43...
  • Page 141 ✍ PW-C23P_cAVTB_testOTT_cod. 92067FT-PLDC94338.indb 138 16/08/12 16.43...
  • Page 142 ✍ PW-C23P_cAVTB_testOTT_cod. 92067FT-PLDC94338.indb 139 16/08/12 16.43...
  • Page 143 Sede Legale - Registered O ce Sede Amministrativa - Administration V.le Treviso, 63 30026 Summaga di Portogruaro (Venezia) ITALY Tel. +39 0421 205511 Fax +39 0421 204227 www.ipcleaning.com info@ipcleaning.com PW-C23P_cAVTB_testOTT_cod. 92067FT-PLDC94338.indb 140 16/08/12 16.43...

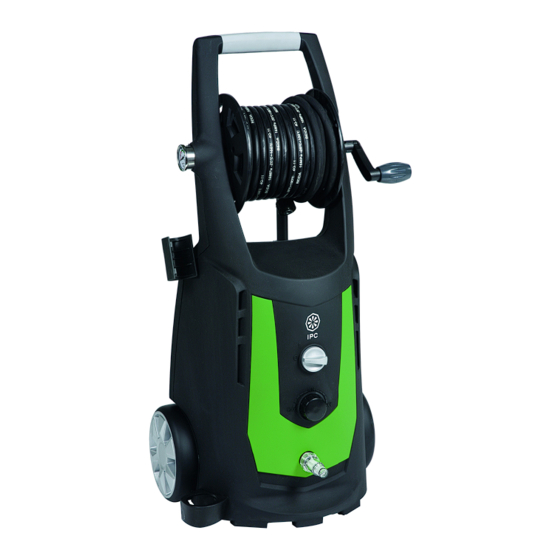

  • Page 144 Spare parts list Ref: IDAF94231 Model: H.P. CLEANER PW-C23PI1610AO 230/50 IPC...
  • Page 145 Table: COVER Progressive number: 1 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0001 MPVR40463 HANDLE PW-C23 ANT.GR. 1,00 0002 MPVR40508 HOOD PW-C23 BK. 1,00 0003 MPVR40465 SWITCH KNOB PW-C23 1,00 0004 MPVR40466 SUPPORT PW-C23 BK. 1,00 0005 MPVR40474...
  • Page 146 Table: COVER Progressive number: 1 Ref. Part n. Part n. 2 Description Reference Price KTRI40448 KIT PX 4- 9 ADAP. G.LINE AR 0031 0032 Date: 09/12/2019 Selected part: IDAF94231 Page 3...
  • Page 147 Table: PUMP Progressive number: 2 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0001 PVVR40099 CAP 3/8 M HRM 1,00 0002 MFVR40059 HEAD AR C23 OT 1,00 0003 VTVT28306 SCREW TCCE UNI 5931 8X45 ZB 3,00 0004 RCDS40150 CONNECTOR G151...
  • Page 148 Table: MOTOR Progressive number: 3 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0001 VTVT06237 SCREW TCEI 6X20 UNI5931 1,00 0002 VTRS40018 WASHER D. 6 X10 GROWER 1,00 0003 PVVR40361 CAP G161 1,00 0004 VEVR40011 IMPELLER C23 1,00 0005 VTVR40046...
  • Page 149 Table: ACCESSORIES Progressive number: 4 Validity Ref. K Part n. Part n. 2 Description Quantity From Price 0001 IPPR40012 GUN BIT +P270 +M22 M 1,00 0002 LCPR40079 LANCE R.POWER P 440 +M22 D.1.07 1,00 0003 LCPR40074 LANCE M.REG P 440 +M22 D.1,07GR 1,00 0004 TBAP40108...

This manual is also suitable for:

Portotecnica g155-c pPortotecnica g165-c pI 1508ao-mPortotecnica pw-c23Pw-c23I pw-c23p ... Show all
