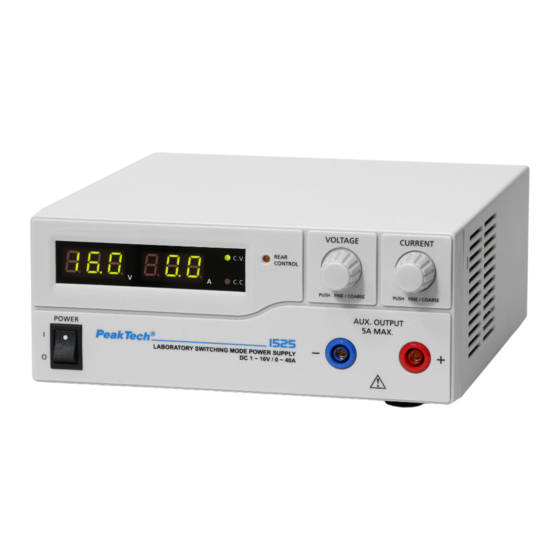

PeakTech 1525 Operation Manual

Switching mode dc power supplies
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
®
PeakTech
1525/1530/1535/1560
Bedienungsanleitung /
Operation manual
DC - Schaltnetzteile /
Switching Mode DC Power Supplies

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1525 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PeakTech 1525

Summary of Contents for PeakTech 1525

  • Page 1 ® PeakTech 1525/1530/1535/1560 Bedienungsanleitung / Operation manual DC - Schaltnetzteile / Switching Mode DC Power Supplies...
  • Page 2 Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) Das Gerät nicht mit Strömen über 40 A (P 1525), 30 A (P 1560 ), 60 A (P 1530) oder 20 A (P 1535) belasten, ansonsten könnte dies zu Beschädigungen des Gerätes führen.

  • Page 3: Technische Merkmale

    Schaltnetzteile hohe Effizienz von bis zu 85% (P 1525/1535); 87% (P 1530); 86% (P 1560) Überlastschutz durch Dauerstrombegrenzung. Begrenzt Strom und Spannung bei Übertemperatur auf einen sicheren Wert und verhindert somit die Beschädigung interner Schaltkreise. Überspannungsschutz schützt Schaltnetzteil und Last gegen Schäden bei einer zu hohen Ausgangsspannung Hochstabil gegen HF-Störspannungen...
  • Page 4 Die maximale Strombelastung beträgt 40 A (P 1525) bzw. 20 A (P 1535) (AUX+Hauptausgang) 7. Anschlüsse des Hauptausgangs an der Rückseite für Strombelastungen bis 40 A (P 1525) bzw. 20 A (P 1535) 8. Auswahlschalter für Modus Normal, Preset, Remote Control oder Set 9.
  • Page 5 4. Anschlüsse und Bedienelemente am Gerät (P 1530 und 1560) 1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen 2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote Control oder Set Mode ausgewählt wurden 3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und AUX-Ausgangs 4.
  • Page 6 Auswechseln einer defekten Sicherung Ursache des Defektes bestimmen und defekte Sicherung nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. (P 1525/1535 = T4AL250V; P 1530/1560 = T8AL250V) bei Schäden am flexiblen Anschlusskabel des Netzgerätes neues Kabel nur beim Hersteller oder einem autorisierten Fachhändler bestellen.

  • Page 7: Zusätzliche Funktionen

    2. Schaltnetzteil einschalten und die für das externe Gerät erforderliche Ausgangsspannung einstellen. Schaltnetzteil daraufhin wieder ausschalten. 3. Das mit Spannung zu versorgende externe Gerät an das Schaltnetzteil anschließen. Rote Anschlussleitung an die Plusseite (+) und schwarze Anschlussleitung an die Minusseite des externen Gerätes anschließen.
  • Page 8 Das Netzgerät verfügt über 4 Betriebsmodi: Normal, Preset (Voreingestellt), Set (Einstellen) und Remote Control (Fernbedienung). Stellen Sie den Moduswähler 8 (P 1525/1535) bzw. 9 (P 1530/1560) auf den gewünschten Modus. Das Netzgerät ist werkseitig auf den Normal-Modus mit maximalem Ausgangsstrom eingestellt.

  • Page 9: Betrieb

    Anschluss (10) siehe Abschnitt 8. 7. Betrieb 7.1. Diese Serie aus drei Modellen verfügt über verschiedene Ausgangsspannungen und Ströme. Modell Ausgangsspannung Maximaler Belastungsstrom ® PeakTech 1525 0-40 A 1 – 16 V ® PeakTech 1530 0-60 A ® PeakTech 1535 0-20 A 1 –...
  • Page 10 7.2. Vor der Verwendung bitte sicherstellen, dass das richtige Modell gewählt wurde. 7.3. Modus-Auswahlschalter in Stellung „NORMAL“ 7.4. Das Netzgerät führt nach dem Einschalten eine Reihe von Selbsttests durch. Die LED und andere Anzeigen auf der Vorderseite leuchten abwechselnd. Beim Prüfen des Lüfters sind durch hohe Geschwindigkeit hervorgerufene Windgeräusche zu hören.
  • Page 11 8.6. Nach Beendigung der Messarbeiten, schalten Sie zuerst das extern verbundene Gerät aus und danach das Netzgerät. 9. Fernsteuerung 9.1 Fernsteuerung (P 1525 / 1535) Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern die Stromfernsteuerung, damit der Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus...
  • Page 12 Schließen sie den Haupt-Ausgang mit einer 10AWG-Leitung (2,5mm ) des PeakTech 1525/1535 kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externe Spannungswerte verändern. Methode B: Verwenden Sie zwei 0-5kOhm Potentiometer Hinweis: Potentiometer 5kOhm PIN-Belegung des Remote-Steckers für Potentiometer...
  • Page 13 Steckerteils PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Steckers markiert c.) Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. d.) Stecken Sie den Remote-Stecker in die Buchse an der Rückseite des PeakTech 1530/1560. -12-...
  • Page 14 5. Schalten Sie das PeakTech 1530/1560 aus. Methode B: Verwenden eines 5kOhm Potentiometers 1. Stellen Sie sicher, dass die Last von den Anschlüssen des PeakTech 1530/1560 vollständig getrennt ist. 2. Verbinden Sie ein Potentiometer mit den Leitungen der PIN 1, 2 und 4.
  • Page 15 Remote-Steckers markiert Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. Stecken Sie den Remote-Stecker in die Buchse an der Rückseite des PeakTech 1530/1560. Sichern Sie den Remote-Stecker mit Hilfe der Arretierung am Stecker. Außenring...
  • Page 16 4. Schalten Sie das PeakTech 1530/1560 ein. 5. Variieren Sie mit der externen Eingangsspannung zwischen 0 und 5 V, zur Überprüfung des vollen Ausgangsspannungsbereiches des PeakTech 1530/1560. 6. Schalten Sie das PeakTech 1530/1560 aus und entfernen Sie die Kurzschlussleitung vom Hauptausgang des Gerätes. Methode B: Verwenden eines 5kOhm Potentiometers 1.
  • Page 17 6. Schalten Sie das PeakTech 1530/1560 aus und entfernen Sie die Kurzschlussleitung vom Hauptausgang des Gerätes. 9.5 Fernsteuerung (PeakTech 1530/1560) Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern Stromfernsteuerung, damit Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus arbeiten.
  • Page 18 Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spannungsquellen, indem Sie die Spannungen der externen Spannungsquellen verändern. Schließen sie den Haupt- Ausgang mit einer 8AWG-Leitung (10mm2) des PeakTech 1530/1560 kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externe Spannungswerte verändern.

  • Page 19: Störungen Und Fehlerbehebung

    10. Störungen und Fehlerbehebung 10.1 OUP: Überspannungsschutz Das Gerät verfügt über eine integrierte Schutzvorrichtung zur Vermeidung von Überspannung. Sollte die Ausgangsspannung den eingestellten Wert (s. angegebenen Bereich in der Spezifikationstabelle) überschreiten, wird Schutzfunktion ausgelöst Ausgangsstrom ausgeschaltet. Im Display erscheint die OUP-Warnmeldung wie unten abgebildet.
  • Page 20 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 06/2012/Ho/Th. -19-...

  • Page 21: Safety Precautions

    Do not exceed the maximum permissible input ratings (danger of serious injury and/or destruction of the equipment). Do not exceed maximum load ratings of 40 A (P 1525), 30 A (P 1560), 60 A (P 1530) or 20 A (P 1535), otherwise it may damage the power supply.
  • Page 22 Comparing with linear mode power with the same power output, it is much lighter and smaller. High Efficiency: The unit is operated with efficiency over 85 % (P 1525/1535); 87 % (P 1530); 86 % (P 1560); under the best condition.
  • Page 23 5. Power ON/OFF Switch 6. Aux. output terminal (max 5A) Note : The total rated current is 40 A (P 1525) resp. 20 A (P 1535) (Aux.+Main) 7. Output Terminal 8. Mode Selection Switch (Normal, Preset, Remote Control, Set Modes) 9.
  • Page 24 4. Controls and Indications (P 1530 and P 1560) 1. LED panel meter display with CC/CV Indictor 2. Rear Control Indicator (lights up when using Preset/ Remote Control/ Set mode) 3. Output Voltage Control Knob (control both the main and auxiliary output voltage) 4.

  • Page 25: Installation

    Do not replace the fuse before ceasing problems and the assigned value of fuse must be used in place. (P 1525/1535 = T4L250V; P 1530/1560 = T8AL250V) If the external flexible cable or cord of this power supply is damaged, it shall be replaced by a special cord or assembly available from the manufacturer or his service agent.

  • Page 26: Additional Functions

    6.2 Control Mode Selection There are 4 modes, Normal, Preset, Set and Remote Control mode for the power supply. Slide the Mode Selection Switch (8) P 1525/1535 or (9) P 1530/1560 to your desired Mode. The power supply is factory preset to Normal Mode with maximum current level CC.
  • Page 27 4. End user can set his own output rating, please refer to paragraph 7.3. Recall No. Output Voltage Output Current maximum 13,8V maximum PeakTech 1525: 16V PeakTech 1530: 16V maximum PeakTech 1535: 32V PeakTech 1560: 25V 6.5 Set Mode First enter into the Set Mode by pushing Switch (8) to Set Mode slot.

  • Page 28: Using The Power Supply

    7.1. This series has 3 models. Make sure you have used the correct one. They have different output voltage range and current as following: Model Number Output Voltage Range Total Rated Current ® PeakTech 1525 0-40 A 1 – 16 V ® PeakTech 1530 0-60 A ®...

  • Page 29: Using The Control Knobs

    Below table to show the self test sequence Self test display and Sequence Test contents To show software version Segment check C.V. Indicator check C.C. Indicator check Rear control indicator check Return to C.V. Start to check Over voltage protection check Over load protection check Over temperature protection check Fan check...

  • Page 30: Remote Control Mode

    9. Remote Control Mode 9.1 Remote Control Mode (P 1525 / 1535) There are two methods for remote control of current and voltage adjustment. Both methods require current remote control part to be set up in order for remote control mode to be functional, otherwise unit will be in CC mode all the time.
  • Page 31 Short circuit the main output with 10AWG wire to check the display for CC setting by adjusting the variable resistor. 9.2 Remote Output ON/OFF Control (PeakTech 1525/1535) This remote output on/off control can be activated in any of the modes Normal, Preset, Remote and Set mode.
  • Page 32 9.3 Remote Control (PeakTech 1530/1560) You can use the voltage and current remote control at the same time or separately. Set up the provided remote connector plug. a.) Remove the black portion of the remote control connector plug by removing the screw.
  • Page 33 2. Use Only wires from port 2 and 4. Then, connect port 2 to positive polarity of the external voltage source and port 4 to negative polarity of the external voltage source. 3. Switch on the power supply. 4. Vary the external input voltage 0 – 5 V to check and verify for the full output voltage range of power supply.
  • Page 34 b.) Solder 3 wires (22AWG) to PORT 1, 3 & 4 of black portion as shown. Port numbers are marked on the black portion. c.) Make sure the load is disconnected and the power supply is OFF. d.) Plug the remote connector plug into the remote control terminal of the power supply. e.) Secure the remote connector plug to the terminal socket by locking connector ring.
  • Page 35 Method B: Using 5 kΩ Variable Resistor 1. Make sure the load is disconnected and the power supply is OFF. 2. Prepare a 5 kΩ variable resistor and use wires from port 1, 3 and 4. PIN 2 PIN 1 PIN 4 VVVV 3.
  • Page 36 Check the output voltage range of the power supply by adjusting the 5Kohm variable resistor. Short circuit the main output with 8AWG(10 mm²) wire to check the display for CC setting by adjusting the variable resistor. 9.6 Specifications model P 1525 P 1530 P 1535 P 1560 output variable output voltage 1 –...

  • Page 37: Faults And Troubleshooting

    Overload, Short Circuit by Constant Current, Output Protections Tracking Over Voltage, Over Temperature 3 User defined VI preset, Remote control V, I and Special Features output on-off Dimensions (WxHxD) in mm 200x90x255 200x90x325 200x90x255 200x90x315 Weight 2,6kg 3,2kg 2,6kg 3,2kg 10.
  • Page 38 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. ® © PeakTech 06/2012/Ho/Th. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 –DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
