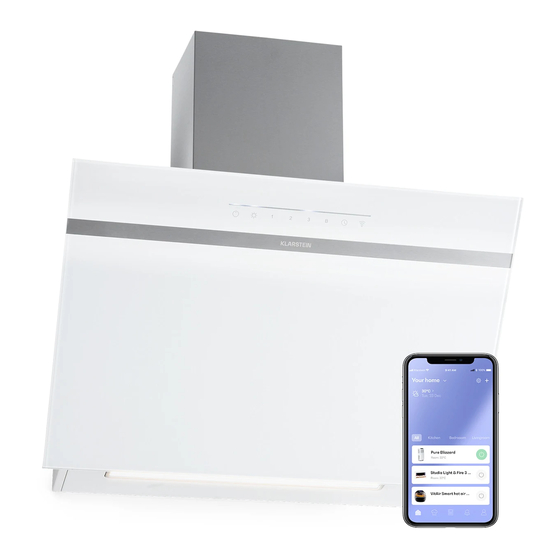

- Page 1 AVA 60/90 SMART Dunstabzugshaube Cooker hood Campana extractora Hotte aspirante Cappa aspirante 10041167 10041168 10041169 10041170 www.klarstein.com...
-
Page 3: Table Of Contents
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Page 4: Technische Daten
Stromversorgung 220-240 V ~ 50/60 Hz Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10030727 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dafür unsere Webseite: www.klarstein.de SICHERHEITSHINWEISE • Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf. - Page 5 • Flambieren Sie nicht unter der Abzugshaube. • Achtung: Die Geräteoberfl äche kann während des Betriebs heiß werden. Wichtige Hinweise zur Installation • Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoff en verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zurückführen).
-
Page 6: Installation
INSTALLATION Wichtige Informationen vor der Installation des Geräts • Reinigen Sie die Umgebung vor und nach der Installation gründlich, damit bei der Inbetriebnahme kein Staub oder Bauschutt angesaugt werden kann. • Stellen Sie das Gerät ausschließlich an einem geeigneten Ort auf. •... -
Page 7: Wandmontage
Umrüstung der Dunstabzugshaube in eine Umlufthaube: • Wenn Sie die Dunstabzugshaube als Umlufthaube nutzen möchten, müssen Sie den/die Aktivkohlefilter vor der Nutzung der Haube am Lüftermotor montieren. Falls nicht im Lieferumfang enthalten, müssen Sie den/die Aktivkohlefilter über den Lieferanten Ihrer Dunstabzugshaube beziehen. WANDMONTAGE Stromanschluss •... - Page 8 Montage der Dunstabzugshaube Schraube (4 x 30 mm) Wandlöcher Dübel Wandhalterung • Bohren Sie 3 x 8 mm Löcher für die Wandhalterung. • Befestigen Sie die Halterung mit Dübeln und Schrauben an der Wand und ziehen Sie diese fest. • Heben Sie die Dunstabzugshaube an und hängen Sie diese an der Wandhalterung auf.
- Page 9 • Öffnen Sie die Glasabdeckung (1) und entfernen Sie den Metallfettfilter (2-3). Markieren Sie die vier Montagelöcher von der Innenseite der Dunstabzugshaube aus. • Nehmen Sie die Dunstabzugshaube wieder ab. Bohren Sie an den markierten Stellen vier Löcher mit einem Durchmesser von 8 mm in die Wand und stecken Sie Dübel in die Löcher hinein.
- Page 10 • Setzen Sie den Schacht auf das Gehäuse der Dunstabzugshaube. • Markieren Sie die Montagelöcher an der Wand und und bohren Sie an den Markierungen die Löcher vor. • Befestigen Sie die untere Schachthalterung mit 2 Dübeln und Schrauben (4 mm x 30 mm) an der Wand.
-
Page 11: Informationen Zum Luftstrom
INFORMATIONEN ZUM LUFTSTROM Hinweis: Die Abbildungen dienen nur als Referenz. Das von Ihnen erworbene Produkt und die örtlichen Gegebenheiten können von diesen abweichen. Abluft ins Freie Abluft über Neigungswinkel der Abluftleitung Luftschacht/Kamin • Die Abluftleitung sollte so kurz und gerade wie möglich sein. •... -
Page 12: Aktivkohlefilter Einbauen (Optional)
AKTIVKOHLEFILTER EINBAUEN (OPTIONAL) Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10030727 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dafür unsere Webseite: www.klarstein.de • Entfernen Sie den Metall-Fettfilter. • Der Kohlefilter ist in zwei Teilen rechts und links vom Motor montiert. Prüfen Sie, ob die Zähne mit der Drehrichtung der jeweiligen Seite übereinstimmen. -
Page 13: Inbetriebnahme
INBETRIEBNAHME Vor der ersten Verwendung • Stellen Sie sicher, dass die Dunstabzugshaube durch den Transport nicht beschädigt wurde. • Installation und Anschluss an die Stromversorgung muss durch hierfür qualifizierte Personen, gemäß der Bedienungsanleitung und unter Beachtung der lokalen Anforderungen, erfolgen. Hinweise zur Verwendung •... -
Page 14: Bedienung
Wenn die Dunstabzugshaube im Umluftbetrieb verwendet wird, kann gleichzeitig ein raumluftabhängiges Feuer betrieben werden. Es wird empfohlen, das Gerät einige Minuten vor Beginn des Kochvorgangs einzuschalten. Um die Leistung der Dunstabzugshaube zu verbessern, sollten Sie den Dampfsammler (sofern vorhanden) herausziehen. Stellen Sie die Leistungsstufe entsprechend der abzusaugenden Dampf- und Geruchsmenge ein. -
Page 15: Hinweise Zum Umweltschutz
Booster-Funktion • Nach 5 Minuten wechselt die Geschwindigkeit automatisch auf Stufe 3. Automatisches Ausschalten • Drücken Sie diese Taste kurz, um das Gerät nach 5 Minuten automatisch auszuschalten. Halten Sie die Taste lange gedrückt, um das automatische Ausschalten zu deaktivieren. WLAN-Taste •... -
Page 16: Gerätesteuerung Per Smartphone
GERÄTESTEUERUNG PER SMARTPHONE Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführenden Informationen. - Page 17 Fehlerbehebung bei Verbindungsproblemen Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes: Das Gerät ist nicht eingesteckt. Stellen Sie sicher, dass Ihr Gerät an eine Steckdose angeschlossen ist. Das Gerät befindet sich nicht im Kopplungsmodus. Stellen Sie sicher, dass die WiFi-Anzeige (LED) auf dem Bedienfeld des Smart-Geräts blinkt, wie in der...
-
Page 18: Reinigung Und Wartung
REINIGUNG UND WARTUNG VORSICHT Stromschlaggefahr! Verwenden Sie zur Reinigung keinen Dampfreiniger. • Vergewissern Sie sich, dass das Gerät ausgeschaltet ist. • Ziehen Sie vor der Reinigung des Geräts den Netzstecker. • Lassen Sie das Gerät und dessen Komponenten immer abkühlen, bevor Sie diese reinigen. - Page 19 Monatliche Reinigung der Fettfilter Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt Fett, Rauch und Staub und beeinflusst somit die Effizienz der Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dort Fettreste. So reinigen Sie die Fettfilter: •...
-
Page 20: Demontage Der Dunstabzugshaube
Lampe austauschen • Die Lampe darf nur von einer qualifizierten Elektrofachkraft ausgetauscht werden. • Trennen Sie vor dem Öffnen des Geräts alle Stromanschlüsse. • Es besteht Verbrennungsgefahr! Lassen Sie die Lampe immer abkühlen, bevor Sie sie auswechseln. • Verwenden Sie immer Handschuhe oder ein Tuch, um direkten Kontakt mit Ihren Händen zu vermeiden. -
Page 21: Fehlerbehebung
FEHLERBEHEBUNG • Reparaturen an der Elektrik dürfen nur von einer qualifizierten Elektrofachkraft durchgeführt werden, wobei die örtlichen Vorschriften zu beachten sind. Wenden Sie sich im Zweifelsfall an den Hersteller, Kundendienst oder einen autorisierten Fachbetrieb. • Trennen Sie alle Stromanschlüsse, bevor Sie das Gerät öffnen. Fehler Mögliche Ursache Lösung... -
Page 22: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. -
Page 23: Spezielle Entsorgungshinweise Für Verbraucher In Deutschland
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten: • Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elek- tronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. - Page 24 • Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“...
-
Page 25: Produktdatenblatt
PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Artikelnummer 10041167, 10041168 10041169, 10041170 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch AEC hood 12,1 kWh/Jahr Energieeffizienzklasse Fluiddynamische Effizienz FDE hood 31,7 Klasse für die fluiddynamische Effizienz Beleuchtungseffizienz LE hood Lux/W... - Page 27 Dear Customer, Congratulations on your purchase. Please read the following instructions carefully and follow them to prevent potential damage. We accept no liability for damage caused by disregarding the instructions and improper use. Please scan the QR code to access the latest operating instructions and further information about the product.
-
Page 28: Technical Data
Power supply 220-240 V ~ 50/60 Hz Note: You can also purchase an activated carbon filter for this cooker hood under item number 10030727. To do so, visit our website: www.klarstein.co.uk SAFETY INSTRUCTIONS • Read all instructions carefully before use and keep the user manual in a safe place for future reference. - Page 29 Important instructions for installation • The air must not be discharged into a fl ue used for extracting fl ue gases from gas or other fuels (does not apply to appliances that only return the air to the room). • Observe all regional regulations for the installation of ventilation systems.
-
Page 30: Installation
INSTALLATION Important information before installing the appliance • Clean the surrounding area thoroughly before and after installation so that no dust or construction debris can be sucked in during commissioning. • Only place the appliance in a suitable location. • Check the wall for its load-bearing capacity. -
Page 31: Wall Mounting
Conversion of the cooker bonnet into a recirculation bonnet: • If you want to use the cooker bonnet as a recirculation bonnet, you must fit the activated charcoal filter(s) to the fan motor before using the bonnet. If not included in the scope of delivery, you must obtain the activated charcoal filter(s) from the supplier of your cooker bonnet. - Page 32 Mounting the cooker bonnet Screw (4 x 30 mm) Wall holes Dowel Wall mount • Drill 3 x 8 mm holes for the wall bracket. • Fix the bracket to the wall with dowels and screws and tighten. • Lift the cooker bonnet and hang it on the wall bracket.
- Page 33 • Open the glass cover (1) and remove the metal grease filter (2-3). Mark the four mounting holes from the inside of the cooker bonnet. • Remove the cooker bonnet again. Drill four holes with a diameter of 8 mm into the wall at the marked points and insert dowels into the holes.
- Page 34 • Place the shaft on the housing of the cooker bonnet. • Mark the mounting holes on the wall and pre-drill the holes at the marks. • Fix the lower shaft bracket to the wall with 2 dowels and screws (4 mm x 30 mm).
-
Page 35: Airflow Information
AIRFLOW INFORMATION Note: The illustrations are for reference only. The product you have purchased and the local conditions may differ from these. Exhaust air Exhaust air via Angle of inclination into the open air shaft/chimney of the exhaust air duct •... -
Page 36: Install Activated Carbon Filter (Optional)
INSTALL ACTIVATED CARBON FILTER (OPTIONAL) Note: You can purchase an additional activated charcoal filter for this cooker bonnet under item number 10030727. To do so, visit our website: www.klarstein.co.uk • Remove the metal grease filter. • The carbon filter is mounted in two parts to the right and left of the motor. -
Page 37: Getting Started
GETTING STARTED Before first use • Make sure that the cooker bonnet has not been damaged during transport. • Installation and connection to the power supply must be carried out by qualified persons in accordance with the operating instructions and in compliance with local requirements. -
Page 38: Operation
It is recommended to switch on the appliance a few minutes before starting to cook. To improve the performance of the cooker bonnet, you should pull out the steam collector (if present). Set the power level according to the amount of steam and odour to be extracted. -
Page 39: Notes On Environmental Protection
Automatic switch-off • Press this button briefly to switch the appliance off automatically after 5 minutes. Hold the button down for a long time to deactivate the automatic switch-off. WLAN button • In standby mode, press and hold the Wi-Fi button to activate the Wi-Fi function. -
Page 40: Device Control Via Smartphone
If you integrate your Klarstein appliance into your home WLAN, you can operate it conveniently via the associated Klarstein app. The app not only allows you to control the appliance remotely via your smartphone, but also gives you access to recipes and further information. - Page 41 Check the firewall settings of your WiFi network. The firewall setting of your WiFi network may not allow the Klarstein App to configure the WiFi settings on your smart device. Please ensure that you do not use a public WiFi network, e.g.
-
Page 42: Cleaning And Maintenance
CLEANING AND MAINTENANCE CAUTION Risk of electric shock! Do not use a steam cleaner for the cleaning. • Make sure that the appliance is switched off . • Unplug the appliance before cleaning it. • Always allow the appliance and its components to cool down before cleaning them. - Page 43 Monthly cleaning of the grease filters Clean the filter every month to avoid a fire hazard. The filter collects grease, smoke and dust and thus influences the efficiency of the cooker hood. If the filter is not cleaned, grease residues will collect there. To clean the grease filters: •...
-
Page 44: Dismantling The Cooker Bonnet
Replacing the lamp • The lamp may only be replaced by a qualified electrician. • Disconnect all power connections before opening the appliance. • There is a risk of burns! Always allow the lamp to cool down before replacing • Always use gloves or a cloth to avoid direct contact with your hands. -
Page 45: Troubleshooting
TROUBLESHOOTING • Repairs to the electrical system may only be carried out by a qualified electrician, and local regulations must be observed. If in doubt, contact the manufacturer, customer service or an authorised specialist company. • Disconnect all power connections before opening the appliance. Problem Potential cause Solution... -
Page 46: Disposal Considerations
DISPOSAL CONSIDERATIONS If there is a legal regulation for the disposal of electrical and electronic devices in your country, this symbol on the product or on the packaging indicates that this product must not be disposed of with household waste. Instead, it must be taken to a collection point for the recycling of electrical and electronic equipment. -
Page 47: Product Data Sheet
PRODUCT DATA SHEET Information according to Regulation (EU) No. 65/2014 Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2 011+A11:2014+A12:2015 Item number 10041167, 10041168 10041169, 10041170 Description Symbol Value Unit Annual Energy Consumption AEC hood 12.1 kWh/a Energy Efficiency class Fluid Dynamic Efficiency FDE hood 31.7 Fluid Dynamic Efficiency class... - Page 49 Cher client, chère cliente, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d’emploi afin d’éviter d’éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil.
-
Page 50: Fiche Technique
220-240 V ~ 50/60 Hz Remarque : vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10030727. Pour ce faire, rendez-vous notre site Web : www.klarstein.fr CONSIGNES DE SÉCURITÉ • Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez le mode d'emploi pour vous y référer ultérieurement. - Page 51 Importants conseils d'installation • L'air ne doit pas être acheminé vers une évacuation de fumée utilisée pour extraire les gaz de combustion du gaz ou d'autres combustibles (ne s'applique pas aux appareils qui ne font que faire circuler de l'air dans la pièce). •...
-
Page 52: Installation
INSTALLATION Informations importantes avant l'installation de l'appareil • Nettoyez soigneusement l'environnement avant et après l'installation afin d'éviter que la poussière ou les gravats ne soient aspirés lors de la mise en service. • Placez l'appareil dans un endroit adapté exclusivement. •... -
Page 53: Montage Mural
Conversion de la hotte aspirante en hotte à recyclage d'air : • Pour utiliser une hotte convertible en mode de recyclage d'air, installez le(s) filtre(s) à charbon actif sur le moteur du ventilateur avant d'utiliser la hotte. Si le filtre à charbon actif n'est pas fourni, procurez-vous le auprès du fournisseur de votre hotte. - Page 54 Montage de la hotte aspirante Trous dans (4 x 30 mm) les murs Cheville Support mural • Percez des trous de 3 x 8 mm pour le support mural. • Fixez le support au mur grâce aux chevilles et vis fournies et serrez-les bien. •...
- Page 55 • Ouvrez le couvercle en verre (1) et retirez le filtre à graisse métallique (2-3). Marquez les quatre trous de montage depuis l'intérieur de la hotte. • Retirez à nouveau la hotte aspirante. Percez 4 trous d'un diamètre de 8 mm dans le mur puis insérez les chevilles dans les trous.
- Page 56 • Placez le puits sur le corps de la hotte. • Marquez les trous de montage sur le mur et pré-percez les trous au niveau des marquages. • Fixez le support inférieur de puits au mur à l'aide de 2 chevilles et vis (4 mm x 30 mm).
-
Page 57: Informations Sur Le Flux D'air
INFORMATIONS SUR LE FLUX D'AIR Remarque : Les illustrations sont à titre indicatif uniquement. Le produit que vous avez acheté et les conditions locales peuvent différer de celles-ci. Évacuation de l'air Évacuation de Angle d'inclinaison du conduit vers l'extérieur l'air par puits d'évacuation d'aération/ cheminée... -
Page 58: Installation Du Filtre À Charbon Actif (Facultatif)
INSTALLATION DU FILTRE À CHARBON ACTIF (FACULTATIF) Remarque : vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10030727. Pour ce faire, rendez-vous notre site Web : www.klarstein.fr • Retirez le filtre à graisse métallique. •... -
Page 59: Mise En Marche
MISE EN MARCHE Avant la première utilisation • Assurez-vous que la hotte aspirante n'a pas été endommagée pendant le transport. • L'installation et le raccordement à l'alimentation électrique doivent être effectués par des personnes qualifiées à cet effet, conformément au mode d'emploi et dans le respect des exigences locales. -
Page 60: Utilisation
Si la hotte est utilisée en mode recyclage, vous pouvez en même temps utiliser un feu dépendant de l'air ambiant. Il est recommandé d'allumer l'appareil quelques minutes avant le début de la cuisson. Pour améliorer les performances de la hotte, il est conseillé de retirer le collecteur de vapeur (le cas échéant). -
Page 61: Remarques Sur La Protection De L'environnement
Fonction booster • Après 5 minutes, la vitesse passe automatiquement au niveau 3. Arrêt automatique : • Appuyez brièvement sur cette touche pour éteindre automatiquement l'appareil au bout de 5 minutes. Maintenez longuement cette touche pour désactiver l'arrêt automatique. Touche Wifi •... -
Page 62: Contrôle De L'appareil Par Smartphone
CONTRÔLE DE L'APPAREIL PAR SMARTPHONE Si vous intégrez votre appareil Klarstein à votre Wi-Fi domestique, vous pouvez le contrôler confortablement à l'aide de l'application Klarstein associée. L'application vous permet non seulement de contrôler l'appareil à distance sur votre smartphone, mais vous donne également accès à des recettes et à d'autres informations. - Page 63 Vérifiez les paramètres du pare-feu de votre réseau WiFi. Le paramétrage de pare-feu de votre réseau Wi-Fi peut ne pas permettre à l'application Klarstein de configurer les paramètres Wi-Fi sur votre appareil connecté. Veuillez vous assurer que vous n'utilisez pas un réseau WiFi public, par ex. aéroports, dortoirs, entreprises, etc.
-
Page 64: Nettoyage Et Maintenance
NETTOYAGE ET MAINTENANCE ATTENTION Risque d'électrocution ! N'utilisez pas de nettoyeur à vapeur pour le nettoyage. • Assurez-vous que l'appareil est éteint. • Débranchez la fi che d'alimentation avant de nettoyer de l'appareil. • Laissez toujours refroidir l'appareil et ses composants avant de les nettoyer. •... - Page 65 Nettoyage mensuel des filtres à graisse Nettoyez le filtre à graisse tous les mois pour éviter les risques d'incendie. Les graisses, la fumée et la poussière s'accumulent dans le filtre qui influence ainsi l'efficacité de la hotte. Si le filtre n'est pas nettoyé, des résidus de graisse s'y accumulent.
-
Page 66: Démontage De La Hotte Aspirante
Remplacement de la lampe • La lampe ne peut être remplacée que par un électricien qualifié. • Débranchez toutes les prises d'alimentation avant d'ouvrir l'appareil. • Risque de brûlure ! Laissez toujours refroidir la lampe avant de la remplacer. • Utilisez toujours des gants ou un chiffon pour éviter tout contact direct avec vos mains. -
Page 67: Résolution Des Problèmes
RÉSOLUTION DES PROBLÈMES • Les réparations électriques ne doivent être effectuées que par un électricien qualifié, dans le respect des réglementations locales. En cas de doute, adressez-vous au fabricant, au service après-vente ou à une entreprise spécialisée agréée. • Débranchez toutes les connexions électriques avant d'ouvrir l'appareil. Problème Cause possible Solution... -
Page 68: Conseils Pour Le Recyclage
CONSEILS POUR LE RECYCLAGE S‘il existe une réglementation pour l‘élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l‘emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. -
Page 69: Fiche De Données Produit
FICHE DE DONNÉES PRODUIT Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Numéro d‘article 10041167, 10041168 10041169, 10041170 Description Symbole Valeur Unité Consommation annuelle AEC hood 12,1 kWh/ d'énergie Année Classe d'efficacité... - Page 71 Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto: ÍNDICE...
-
Page 72: Datos Técnicos
220-240 V ~ 50/60 Hz Indicaciones: con esta campana extractora y el número de artículo 10030727 podrá adquirir adicionalmente un filtro de carbón activo. Para ello, visite nuestro sitio web: www.klarstein.es INDICACIONES DE SEGURIDAD • Lea atentamente todas las instrucciones antes de utilizarlo y guarde el manual en un lugar seguro para futuras consultas. - Page 73 • Atención: la superfi cie del aparato puede calentarse durante el funcionamiento. Indicaciones importantes sobre la instalación • No desvíe el aire a un conducto que se use para extraer los gases de combustión de gas u otros combustibles (no se aplica a los aparatos que solo devuelven el aire a la habitación).
-
Page 74: Instalación
INSTALACIÓN Información importante antes de instalar la unidad • Limpie a fondo la zona circundante antes y después de la instalación para que no se pueda aspirar polvo o restos de construcción durante la puesta en marcha. • Si no va a utilizar el aparato, guárdelo en un lugar adecuado. •... -
Page 75: Montaje En Pared
Conversión de la campana extractora en una campana de recirculación: • Si desea utilizar la campana extractora como campana de recirculación, debe colocar el/los filtro/s de carbón activo en el motor del ventilador antes de ponerlo en marcha. Si no está incluido en el suministro, deberá obtener el o los filtros de carbón activo del proveedor de su campana extractora. - Page 76 Montaje de la campana extractora Tornillo (4 x 30 mm) Agujeros en la pared Taco Montaje en la pared • Taladre agujeros de 3 x 8 mm para el soporte de la pared. • Fije el soporte en la pared con tacos y tornillos. •...
- Page 77 • Abra la tapa de cristal (1) y retire el filtro metálico de grasas (2-3). Marque los cuatro orificios de montaje desde el interior de la campana extractora. • Vuelva a quitar la campana. Perfore cuatro orificios con un diámetro de 8 mm en las marcas de la pared antes de insertar los tacos en los orificios.
- Page 78 • Coloque el extractor en la carcasa de la campana extractora. • Marque los agujeros de montaje en la pared y taladre los agujeros en las marcas. • Fije el soporte del extractor inferior a la pared con 2 tacos y tornillos (4 mm x 30 mm).
-
Page 79: Información Sobre El Flujo De Aire
INFORMACIÓN SOBRE EL FLUJO DE AIRE Nota: la información de la tabla es solo orientativa. El producto que ha comprado y las condiciones locales pueden diferir de estos. Salida al exterior Salida por Ángulo de inclinación del conducto extractor/ de salida del aire chimenea •... -
Page 80: Instalar El Filtro De Carbón Activo (Opcional)
INSTALAR EL FILTRO DE CARBÓN ACTIVO (OPCIONAL) Nota: puede adquirir por separado un filtro de carbón activo para esta campana extractora con el número de artículo 10030727. Para ello, visite nuestro sitio web: www.klarstein.es • Retire el filtro metálico de grasa. •... -
Page 81: Puesta En Marcha
PUESTA EN MARCHA Antes del primer uso • Asegúrese de que la campana extractora no se ha dañado durante el transporte. • La instalación y la conexión a la red eléctrica deben ser realizadas por personas cualificadas de acuerdo con las instrucciones de uso y respetando los requisitos locales. -
Page 82: Funcionamiento
De emplearse la campana extractora en modo de recirculación, puede usarse al mismo tiempo un fuego dependiente del aire ambiente. Se recomienda encender el aparato unos minutos antes de empezar a cocinar. Para mejorar el rendimiento de la campana extractora, debe extraer el colector de vapor (de estar presente). -
Page 83: Notas Sobre La Protección Del Medio Ambiente
Apagado automático • Pulse brevemente este botón para que el aparato se apague automáticamente tras 5 minutos. Mantenga pulsado el botón para desactivar la desconexión automática. Botón Wifi (o Wifi) • En el modo de espera, mantenga pulsado el botón Wifi para activar la función Wifi. -
Page 84: Control Del Aparato A Través Del Smartphone
CONTROL DEL APARATO A TRAVÉS DEL SMARTPHONE Si conecta su aparato Klarstein a la red Wifi de su casa, podrá manejarlo cómodamente a través de la aplicación «Klarstein». La aplicación no solo permite controlar el aparato a distancia a través del smartphone, sino que también da acceso a recetas y a más información. - Page 85 Solución de problemas de conexión Si el aparato de Klarstein no puede conectarse a la red Wifi, compruebe lo siguiente: El aparato no está enchufado. Asegúrese de que su dispositivo esté conectado a un enchufe. El aparato no se encuentra en modo sincronización. Asegúrese de que el indicador de Wifi (LED) parpadea en el panel de control del dispositivo inteligente, tal y como se describe en las instrucciones «Restablecer la...
-
Page 86: Limpieza Y Mantenimiento
LIMPIEZA Y MANTENIMIENTO PRECAUCIÓN ¡Peligro de descarga eléctrica! No utilice un limpiador de vapor para la limpieza. • Compruebe que el aparato está apagado. • Desconecte siempre el enchufe antes de la limpieza. • Deje siempre que el aparato y sus componentes se enfríen antes de limpiarlos. - Page 87 Limpieza mensual del filtro antigrasa Limpie el filtro cada mes para evitar incendios. El filtro acumula grasa, humo y polvo, lo cual afecta a la eficiencia de la campana extractora. Si el filtro no se limpia, se acumulan restos de grasa en él. Para limpiar los filtros de grasa: •...
-
Page 88: Desmontaje De La Campana Extractora
Sustituir la bombilla • La bombilla sólo puede ser sustituida por un electricista cualificado. • Desconecte todas las conexiones eléctricas antes de abrir la unidad. • ¡Riesgo de quemaduras! Deje siempre que la bombilla se enfríe antes de sustituirla. • Utilice siempre guantes o un paño para evitar el contacto directo con las manos. -
Page 89: Reparación De Anomalías
REPARACIÓN DE ANOMALÍAS • Las reparaciones de la instalación eléctrica sólo pueden ser realizadas por un electricista cualificado y deben respetarse las normas locales. En caso de duda, póngase en contacto con el fabricante, el servicio de atención al cliente o una empresa especializada autorizada. -
Page 90: Indicaciones Sobre La Retirada Del Aparato
INDICACIONES SOBRE LA RETIRADA DEL APARATO Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. -
Page 91: Ficha Técnica Del Producto
FICHA TÉCNICA DEL PRODUCTO Información según el Reglamento (UE) nº 65/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014 +A12:2015 Número de artículo 10041167, 10041168 10041169, 10041170 Descripción Símbolo Valor Unidad Consumo anual de energía AEC hood 12,1 kWh/Año Clase de eficiencia energética eficiencia fluidodinámica FDE hood 31,7... - Page 93 Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.
-
Page 94: Dati Tecnici
Alimentazione 220-240 V ~ 50/60 Hz Nota: con il codice articolo 10030727 è possibile acquistare un filtro ai carboni attivi per questa cappa aspirante. Visitare il sito: www.klarstein.it AVVERTENZE DI SICUREZZA • Leggere attentamente tutte le avvertenze prima dell'uso e conservare il manuale per consultazioni future. - Page 95 Note importanti per l'installazione • L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza). • Rispettare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.
-
Page 96: Installazione
INSTALLAZIONE Informazioni importanti prima di installare il dispositivo • Pulire a fondo l'area circostante prima e dopo l'installazione, in modo che non vengano aspirati polvere o calcinacci durante la messa in funzione. • Posizionare il dispositivo esclusivamente in un luogo adeguato. •... -
Page 97: Montaggio A Parete
Modificare la cappa per la funzione di ricircolo: • Se si desidera utilizzare la cappa in funzione di ricircolo, è necessario montare il/i filtro/i a carboni attivi sul motore della ventola prima dell'uso. Se il/i filtro/i a carboni attivi non è/sono in dotazione, rivolgersi al fornitore della cappa aspirante. - Page 98 Montaggio della cappa aspirante Vite Fori sulla parete (4 x 30 mm) Tasselli Montaggio a parete • Realizzare dei fori da 3 x 8 mm per il supporto a parete. • Fissare il supporto alla parete con tasselli e viti e stringerle saldamente. •...
- Page 99 • Aprire la copertura di vetro (1) e rimuovere il filtro antigrasso in metallo (2- 3). Segnare i quattro fori di montaggio dall'interno della cappa aspirante. • Rimuovere nuovamente la cappa. Realizzare quattro fori di 8 mm di diametro sui punti segnati sulla parete e inserire i tasselli. •...
- Page 100 • Posizionare la canna sull'alloggiamento della cappa spirante. • Segnare i fori di montaggio sulla parete e realizzarli in corrispondenza dei segni. • Fissare il supporto inferiore della canna alla parete con 2 tasselli e viti (4 x 30 mm). Vite (4 x 8 mm) Tasselli Vite (4 x 30 mm)
-
Page 101: Informazioni Sul Flusso D'aria
INFORMAZIONI SUL FLUSSO D'ARIA Nota: le immagini servono solo come riferimento. Il prodotto acquistato e le condizioni locali possono differire dalle immagini. Scarico all'aperto Scarico tramite Inclinazione del condotto di scarico canna/camino dell'aria • Il condotto di scarico deve essere il più corto e diritto possibile. •... -
Page 102: Montare Il Filtro Ai Carboni Attivi (Opzionale)
MONTARE IL FILTRO AI CARBONI ATTIVI (OPZIONALE) Nota: con il codice articolo 10030727 è possibile acquistare un filtro ai carboni attivi per questa cappa aspirante. Visitare il sito: www.klarstein.it • Rimuovere il filtro antigrasso in metallo. • Il filtro ai carboni è montato in due parti sui lati destro e sinistro del motore. -
Page 103: Messa In Funzione
MESSA IN FUNZIONE Prima di procedere all'utilizzo • Assicurarsi che la cappa non sia stata danneggiata durante il trasporto. • Installazione e allacciamento alla rete elettrica devono essere realizzate da una persona qualificata, nel rispetto del manuale d'uso e delle normative locali. -
Page 104: Utilizzo
Si consiglia di attivare il dispositivo qualche minuto prima di iniziare a cucinare. Per migliorare le prestazioni della cappa, estrarre il collettore del vapore (se presente). Regolare la potenza della cappa in base alla quantità di vapori e odori da aspirare. Lasciare in funzione la cappa per 5/10 minuti dopo aver terminato la cottura. -
Page 105: Note Per La Tutela Dell'ambiente
Tasto WiFi • Per attivare la funzione WiFi, tenere premuto a lungo il tasto WiFi in modalità standby. Il simbolo WiFi inizia a lampeggiare. Stabilire la connessione alla rete WiFi (v. paragrafo "Controllo del dispositivo con smartphone"). Non appena la connessione è stata stabilita con successo, il simbolo WiFi rimane costantemente acceso. -
Page 106: Controllo Del Dispositivo Con Smartphone
CONTROLLO DEL DISPOSITIVO CON SMARTPHONE Se si collega il dispositivo Klarstein con la rete WiFi di casa, è possibile utilizzarlo comodamente con l’apposita app di Klarstein. La app non permette solo di controllare il dispositivo a distanza con lo smartphone, ma offre anche accesso a utili informazioni. - Page 107 Correzione degli errori in caso di problemi di connessione Se non è possibile trovare il dispositivo Klarstein nella rete WiFi, controllare i seguenti punti: La spina non è collegata. Assicurarsi che il dispositivo sia collegato a una presa elettrica. Il dispositivo non si trova in modalità di accoppiamento. Assicurarsi che l'indicazione WiFi (LED) sul pannello di controllo del dispositivo smart lampeggi come descritto alla voce "Resettare le impostazioni WiFi"...
-
Page 108: Pulizia E Manutenzione
PULIZIA E MANUTENZIONE ATTENZIONE Pericolo di scossa elettrica! Non usare pulitori a vapore per la pulizia del dispositivo. • Assicurarsi che il dispositivo sia spento. • Staccare la spina dalla presa prima di pulire il dispositivo. • Attendere sempre che dispositivo e componenti si siano raff reddati prima di procedere alla pulizia. - Page 109 Pulizia mensile dei filtri antigrasso Pulire il filtro ogni mese per evitare pericoli di incendio. Il filtro raccoglie grasso, fumo e polvere, influenzando così l'efficacia della cappa aspirante. Se il filtro non viene pulito, si accumulano residui di grasso. Come pulire il filtro antigrasso: •...
-
Page 110: Smontare La Cappa Aspirante
Sostituire la lampada • La lampada può essere sostituita solo da un elettricista qualificato. • Interrompere tutti i collegamenti con l'alimentazione elettrica prima di aprire il dispositivo. • Pericolo di ustioni! Lasciare sempre raffreddare la lampada prima della sostituzione. • Utilizzare guanti o un panno per evitare il diretto contatto con le mani. -
Page 111: Risoluzione Dei Problemi
RISOLUZIONE DEI PROBLEMI • Riparazioni ai componenti elettrici devono essere realizzate da elettricisti qualificati, nel rispetto delle normative locali. In caso di dubbi, rivolgersi al produttore, al servizio di assistenza ai clienti o a un'azienda tecnica autorizzata. • Prima di aprire il dispositivo, interrompere tutti i collegamenti elettrici. Errore Possibile causa Soluzione... -
Page 112: Smaltimento
SMALTIMENTO Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifi uti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. -
Page 113: Scheda Dati Del Prodotto
SCHEDA DATI DEL PRODOTTO Indicazioni conformi alla direttiva (UE) N° 65/2014 Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11: 2014+A12:2015 Numero articolo 10041167, 10041168 10041169, 10041170 Definizione Simbolo Valore Unità Consumo energetico annuale AEC hood 12,1 kWh/Anno Classe di efficienza energetica Efficienza fluidodinamica FDE hood 31,7...
