11
12
Open the tool.
Loosen the flap locator.
Klapppositionierer
Werkzeug öffnen.
lösen.
MAINTENANCE /
WARTUNG
The tool has to be kept clean and oiled occasionally. Referring to the results of the
life-time simulation we recommend the exchange of the locator after 1000 cycles at
the latest. Furthermore we recommend checking the tool regularly by measuring the
dimensions indicated in the specifications of the crimped contact.
Das Werkzeug muss unbedingt sauber gehalten und gelegentlich geölt werden.
Bezugnehmend auf die Resultate des Lebensdauertests empfehlen wir den
Austausch der Locator spätestens nach 1000 Zyklen. Weiterhin empfehlen wir, das
Werkzeug in regelmäßigen Abständen durch Messen der in der Spezifikation des
Crimpkontaktes angegebenen Maße zu überprüfen.
13
Remove the crimped
contact.
Gecrimpten Kontakt
entnehmen.

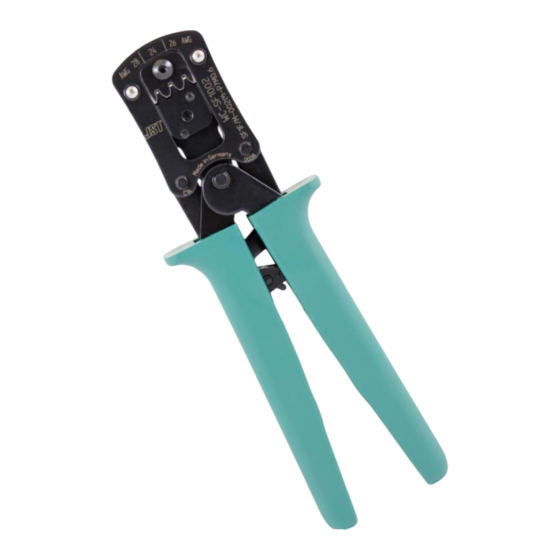

Instruction
Manual/Bedienungsanleitung
Crimp
Tool/Crimp-Werkzeug
Application/Anwendungsbereich:
Mit d
For processing of JST contacts
Zur Verarbeitung der JST Kontakte
SF1F-002T-P0.6
AWG 28 -24
SF1M-002T-M0.6
CS 10 - WC – SF1002
