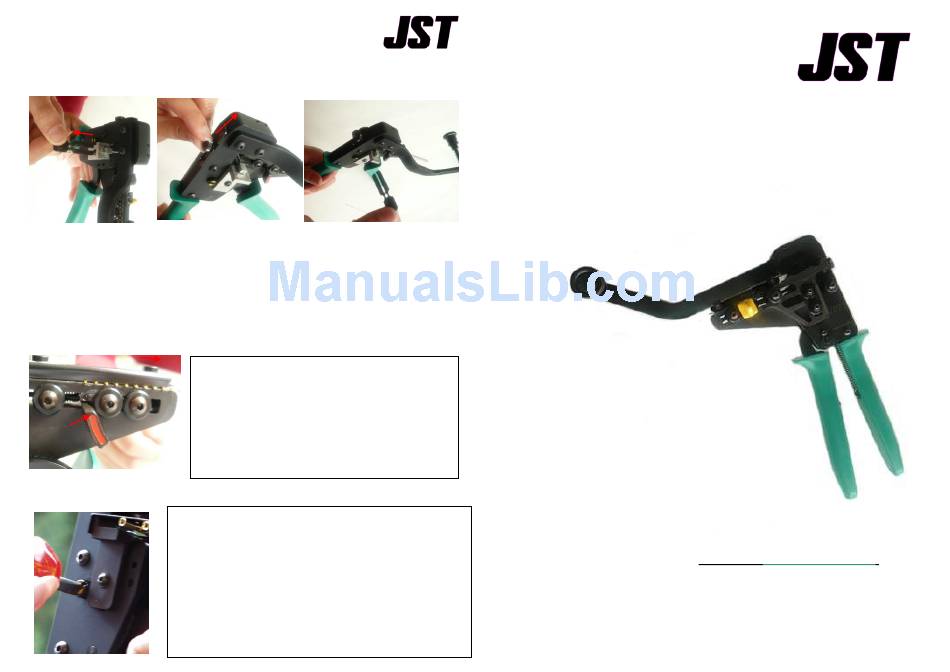

JST WC – SH 2832 Instruction Manual

Crimp height adjustment/Crimphöheneinstellung:
The crimp height of the tool can be modified by application of exchangeable distance plates:
Die Crimphöhe des Werkzeuges kann durch die auswechselbaren Distanzplatten verändert
werden:
Extract the distance Release the knurled screw;
plate by open pliers. remove the dimensional differing
Distanzplatte bei geöffneter plate for the crimp height
Handzange herausziehen. adjustment out of the parking
station.
Rändelschraube lösen;
entsprechende Distanzplatte für
die Höhenverstellung aus der
Aufnahmestation entnehmen.
Remove of the contact strip/Kontaktstreifen entfernen:
- Push forward the strip of contacts (in direction of the
profile) until the shift lever releases.
- Swivel the locking lever (E) in direction of arrow.
E
- Remove the strip of contacts in direction of arrow.
- Den Kontaktstreifen nach vorne drücken (in Richtung
des Profils) bis der Schalthebel sich löst.
- Entriegelungshebel (E) in Richtung des Pfeils drehen.
- Kontaktstreifen in Richtung des Pfeils entnehmen.
Premature release/vorzeitiges Entriegeln:
In case of mishandling the tool can be opened prematurely:
- Close the grips slightly until the lever is released.
- Turn the stop unit in direction of arrow and open the tool at the
same time.
Das Werkzeug kann bei falscher Handhabung vorzeitig
entriegelt werden:
- Griffe leicht schließen bis der Hebel sich löst.
- Anschlag in Richtung Pfeil drehen und Werkzeug zur gleichen
Zeit öffnen.
Insert the removed distance plate in
locator until stop. Insert the plate in
parking station and mount it with the
knurled screw.
Distanzplatte bis zum Ende in
Positionierer einschieben. Die nicht
benötigte Distanzplatte in Auf-
nahmestation einstecken und
Rändelschraube anziehen.
Instruction Manual/Bedienungsanleitung

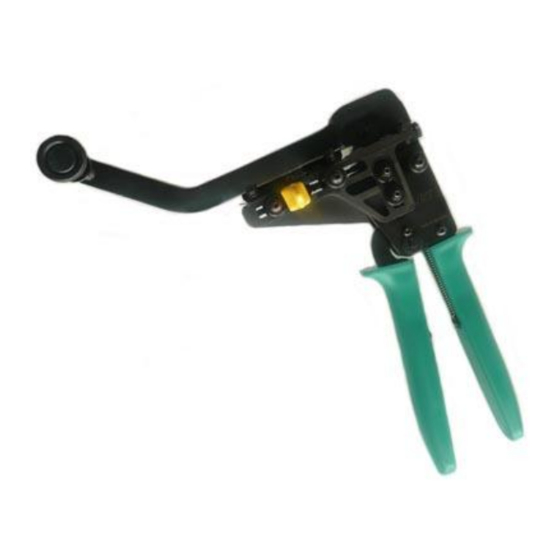

Crimp Tool/Crimp-Werkzeug
Application/Anwendungsbereich:
Mit d For processing of JST contacts
Zur Verarbeitung der JST Kontakte
SSH-003T-P0.2
WC – SH 2832
AWG 32, 30, 28
